Четырёхламповый трёхдиапазонный приёмник RX204080EMF TUBE

[US5MSQ]

Здравствуйте.
Маловато шасси, силовик слишком близко к ЭМФ, возможно его придётся покрутить под разными углами для устранения наводок.
Я бы развернул на 180 град. плату и сместил её в угол, КПЕ разместил около стабилизатора

[Vladimir-dl7pga]

Набор для сборки приёмника, хоть и не без приключений, приехал. Вопрос касается корпуса приёмника - должен быть застёгнутым на все пуговицы, закрытым, или всё же необходимы вентиляционные отверстия? Насколько сильно влияние типa корпуса на его тепловой режим и стабильность ГПД?

[US5MSQ]

Здравствуйте.
Здесь, как и в любой многоламповой конструкции, требуется вентиляция. Для корпуса малого объёма число отверстий вентиляции должно быть больше, для большего корпуса - меньше. Нагретый воздух желательно пустить подальше от деталей ГПД. оптимальным, на мой взгляд, буде вертикальное расположение платы, при котором ГПД находится снизу.

[Vladimir-dl7pga]

Имеется корпус, верхняя крышка которого выглядит вот так. К сожалению, корпус маловат. Но в магазине стройматериалов OBI (или Bauhaus, Hagebaumarkt) можно приобрести (неокрашенные) перфорированные алюминиевые пластины достаточно большого размера, чтобы вырезать из них крышку и/или дно корпуса. Не примерялся, можно ли согнуть П-образно, чтобы и боковины получились. Если плату монтировать вертикально, то и корпус надо ваять совершенно иначе.

[US5MSQ]

При такой перфорированной крышке вентиляция будет более чем достаточно и при горизонтальном расположении платы.

[Vladimir-dl7pga]

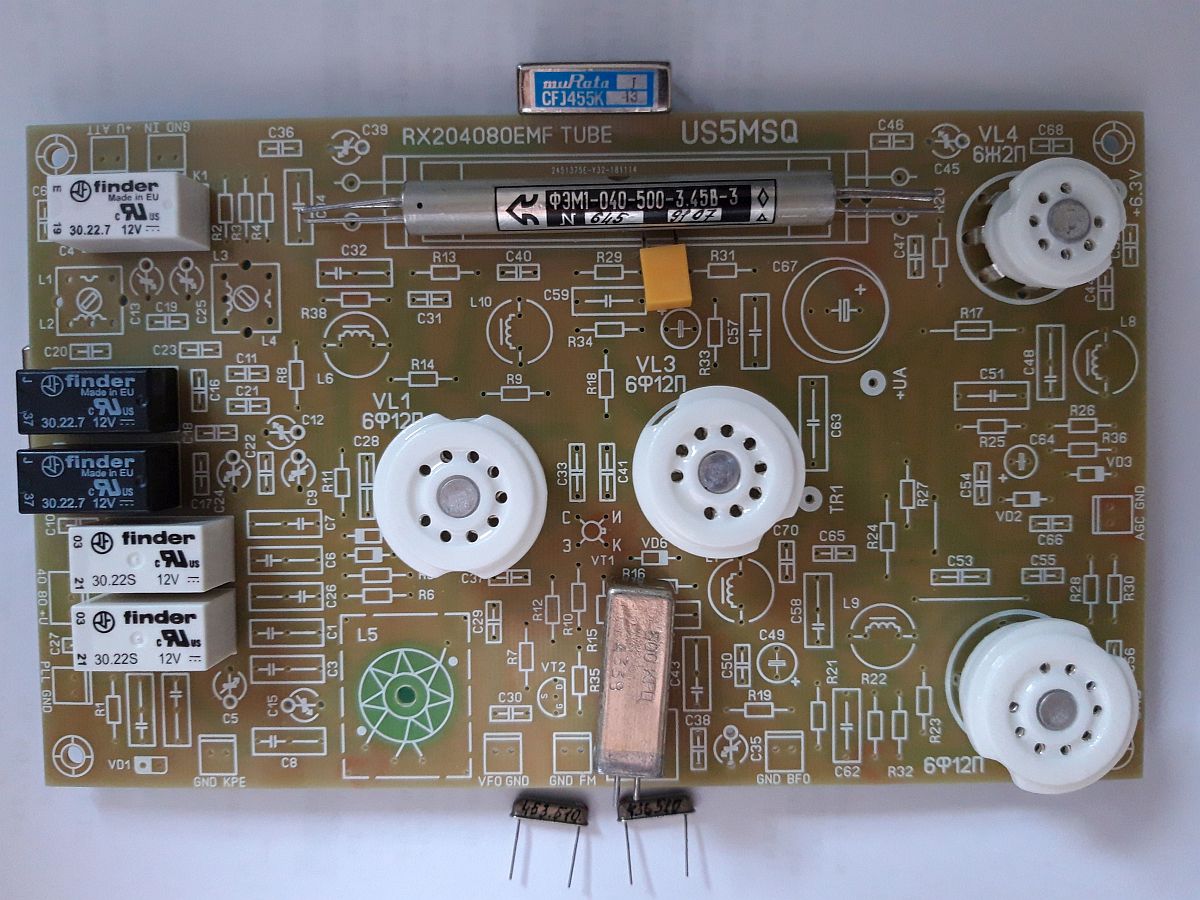

Состоялась первая примерка (раскладка). ЭМФ на фото, думаю, не надо представлять. Опорный кварц на 500 кгц типа РГ-02, такой стоял в "Электронике 160RX".
Маленькое-синенькое выше ЭМФа - керамический фильтр для SSB фирмы Murata с полосой пропускания 2.7 кГц, опорные кварцы к нему внизу картинки (как возможный вариант исполнения ПЧ на 455 кгц) приводится только для сравнения, ЭМФ фирмы Аверс ещё меньше.
Что касается реле фирмы Finder, то они тут просто так, имеют такие же посадочные размеры и схему включения, как и реле из набора. 2 реле в нижнем ряду были выпущены годами раньше и на 1.5 мм выше, чем реле позднего выпуска.

[US5MSQ]

Здравствуйте.

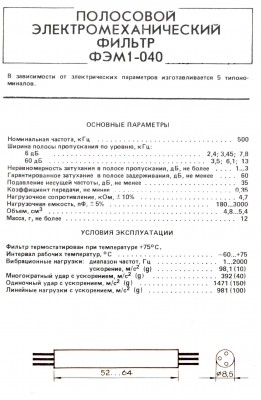

ФЭМ1-40 сюда не годится, т.к. низкоомный и резонансные емкости могут достигать 3000 пф (см. приложение)

[Vladimir-dl7pga]

Здравствуйте.

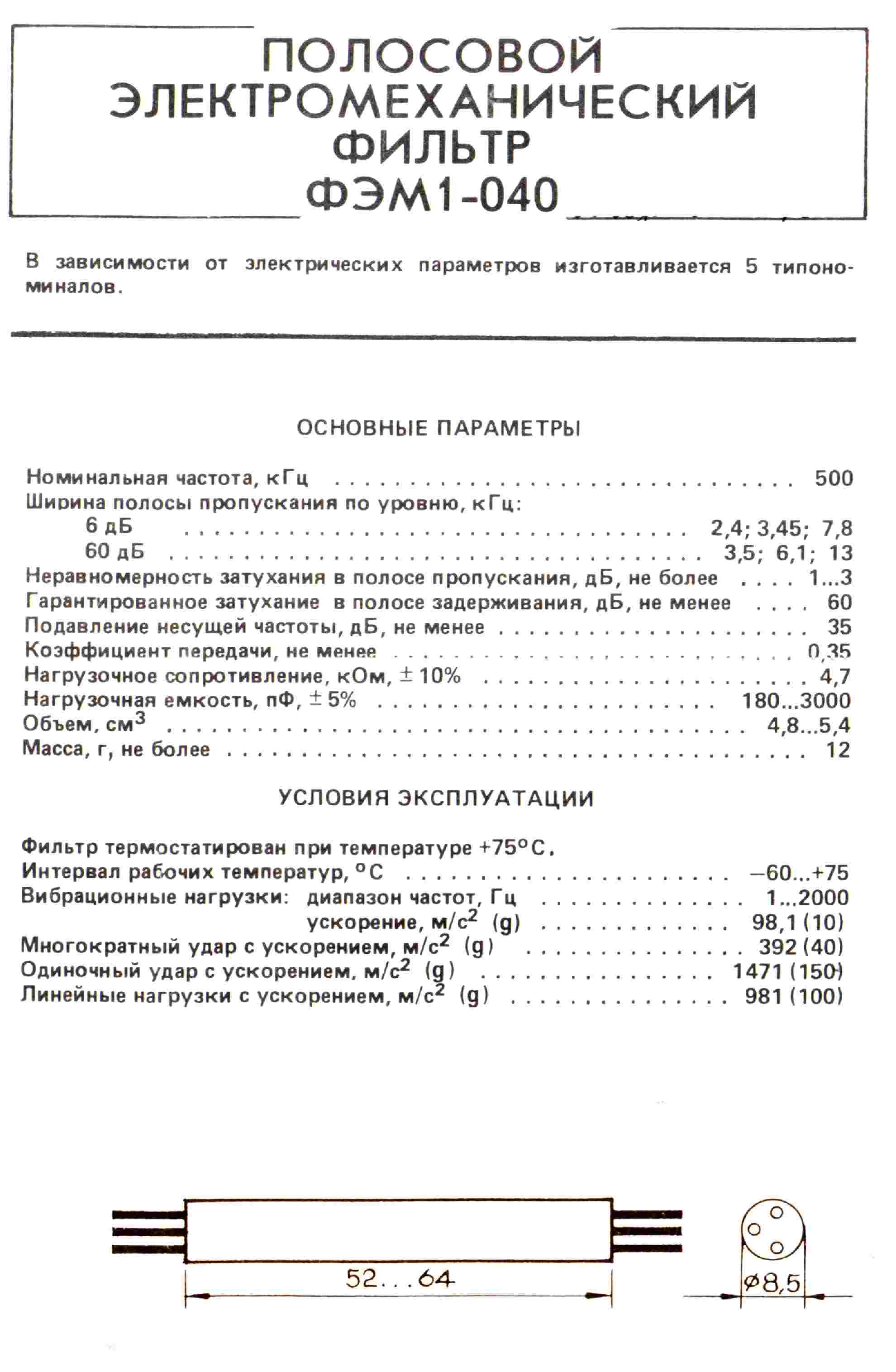

ФЭМ1-40 сюда не годится, т.к. низкоомный и резонансные емкости могут достигать 3000 пф (см. приложение)

Здравствуйте Сергей! Этот даташит знаю. У имеющегося ЭМФ этого типа на полосу 2.4 кгц был приложен обрывок паспорта. Емкости настройки 440 и 470 пф. Это не означает, конечно, что и у других такие же "низкие" значения.

[Solarisys]

Как купить в России данный набор? Кто то продает?

[US5MSQ]

Здравствуйте.
Обратитесь к Вячеславу http://radio-kits.ucoz.ru/
