Приемник наблюдателя Полякова ж.Радио, 1976,№2

[US5MSQ]

Нельзя так изменять схему, нарушится её работа.
Делайте любую, доступную Вам по компонентом, но без изменений.

[US5MSQ]

"Ув. Сергей! Подскажите пожалуйста как грамотно подключить Ваш громкоговорящий унч на германиевых транзисторах к приёмнику коротковолновика Полякова 1976г номер 2 из Радиожурнала.Я собрал его с Вашими доработками но подключить унч от ППП на германии не получилось возбуд от перегруза и искажения по нч.Очень неразборчивый приём SSB.С ув. Сергей."
Здравствуйте.
По цепи питания мощного двухтактного УНЧ возможны большие пульсации напряжения, особенно при питания от батарей. Поэтому нужно в цепи питания приемника поставить развязывающий RC фильтр (резистор 220-470 Ом и емкость 470-1000 мкФ) подобный показанному на рис. 1 статьи https://us5msq.com.ua/gromkogovoryashhi ... nzistorax/
а ещё лучше запитать УМЗЧ от 12В, а приемник через стабилизатор напряжения на 8-9В, выполненные на КРЕНке или подобный показанному там же на схеме рис.4

[Sany69]

[Sany69]

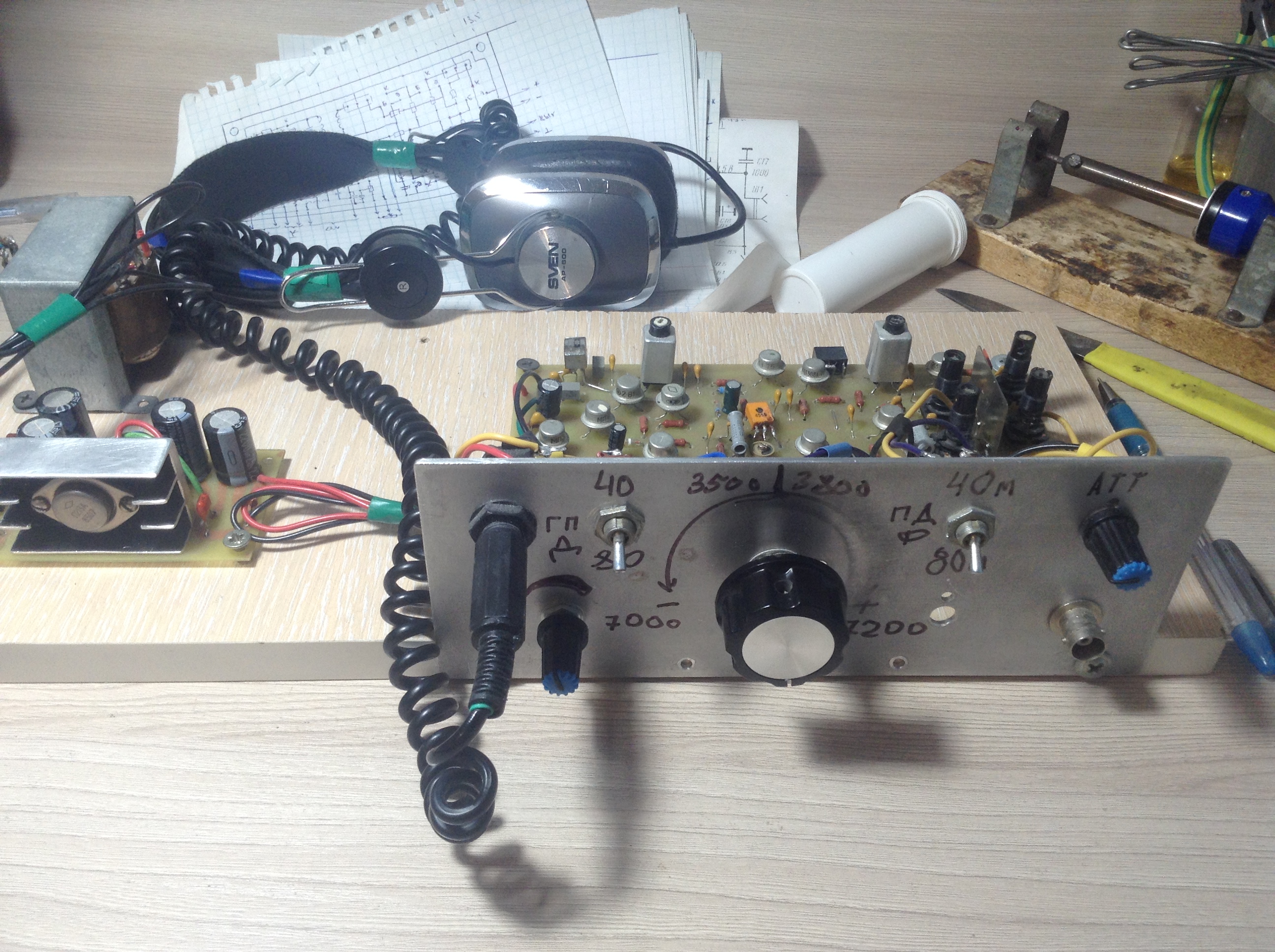

Всем здравствуйте. Полтора года прошло с постройки этого приемника , а до логического завершения я его так и не довёл.То переезд, то смена работы, то лень , то некогда. В общем работает и ладно. В общем решил я все-таки его завершить. Вернее пересобрать заново . Так как после постройки громкоговорящего ППП слушать на наушники уже совсем не хочется буду добовлять Унч с Ару и s-метром, а также 20м диапазон ну и цифровую шкалу до кучи.

[Sany69]

Сергей Эдуардович, сдравстуйте. Подскажите по ГПД. 1) при настройки обратил внимание что уменьшение величины резистора р8 приводит к увеличению диапазона перестройки гпд, чем и воспользовался в предыдущем варианте в ведя дополнительный переключатель. Свой резистор на каждый диапазон. На сколько правильное такое решение? Или все-таки КПЕ и растягивающие конденсаторы? Но все-таки хочется оставить многооборотный резистор. 2) получится ли подключить цифровую шкалу к эмиттеру vt2 черезь трансформатор как в ППП? Или как это лучше сделать? И ещё, если в тракте ПЧ вместо второго ЛС контура применить ещё один пф фильтр это улучшит или ухудшит характеристики приемника? С уважением , Александр.

[Sany69]

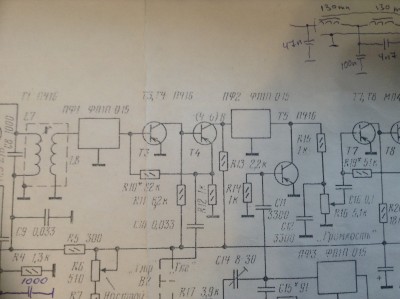

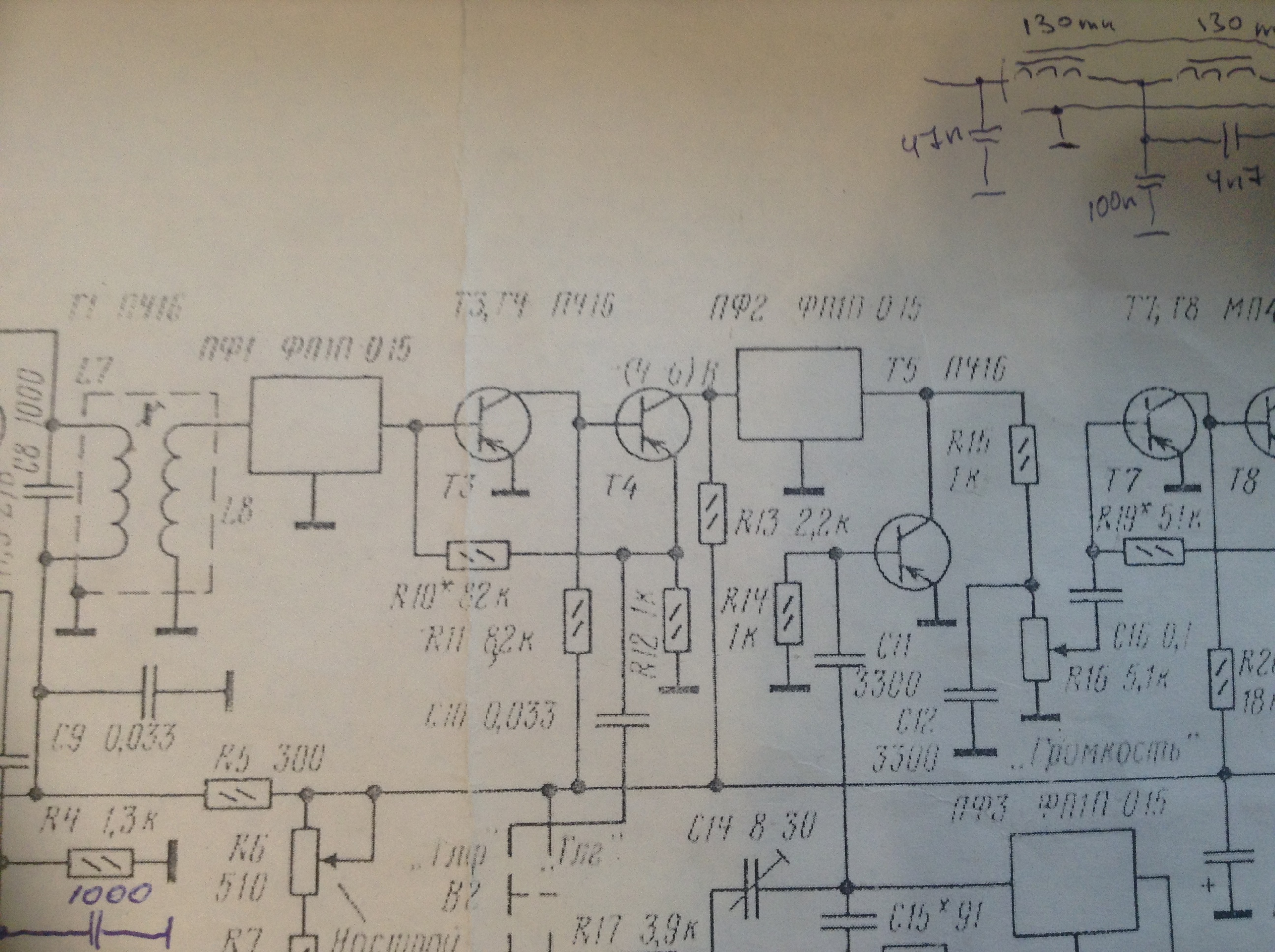

Забыл схему ПЧ тракта прикрепить. Просто есть фильтры на 4 кГц . Вот и подумал может два будет лучше.

[US5MSQ]

Сергей Эдуардович, сдравстуйте. Подскажите по ГПД. 1) при настройки обратил внимание что уменьшение величины резистора р8 приводит к увеличению диапазона перестройки гпд, чем и воспользовался в предыдущем варианте в ведя дополнительный переключатель. Свой резистор на каждый диапазон. На сколько правильное такое решение? Или все-таки КПЕ и растягивающие конденсаторы? Но все-таки хочется оставить многооборотный резистор. 2) получится ли подключить цифровую шкалу к эмиттеру vt2 черезь трансформатор как в ППП? Или как это лучше сделать? И ещё, если в тракте ПЧ вместо второго ЛС контура применить ещё один пф фильтр это улучшит или ухудшит характеристики приемника? С уважением , Александр.

Здравствуйте.

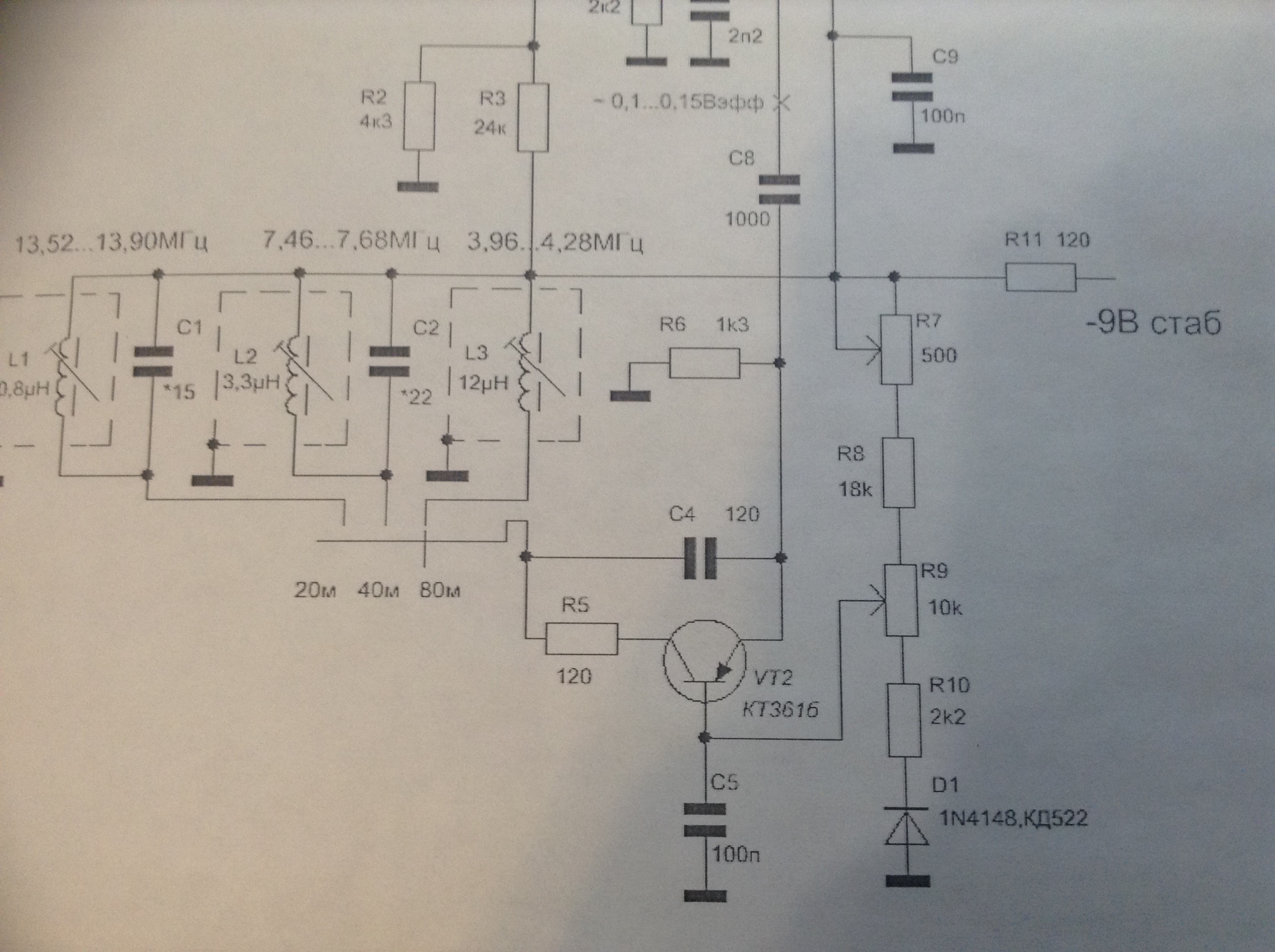

1. Лучше сделать, как показано на приведённой моей схеме преобразователя- настройка проводится одним общим резистором, а укладка диапазонов - подстроечниками сердечников катушек
2. Да, с моей ЦШ должно нормально получиться
3.Для такого тракта ПЧ можно поставить и 2 фильтра, усиление тракта ПЧ немного упадёт (но его и так с избытком), а селективность заметно вырастет

[Sany69]

Сергей Эдуардович , спасибо.

[Sany69]

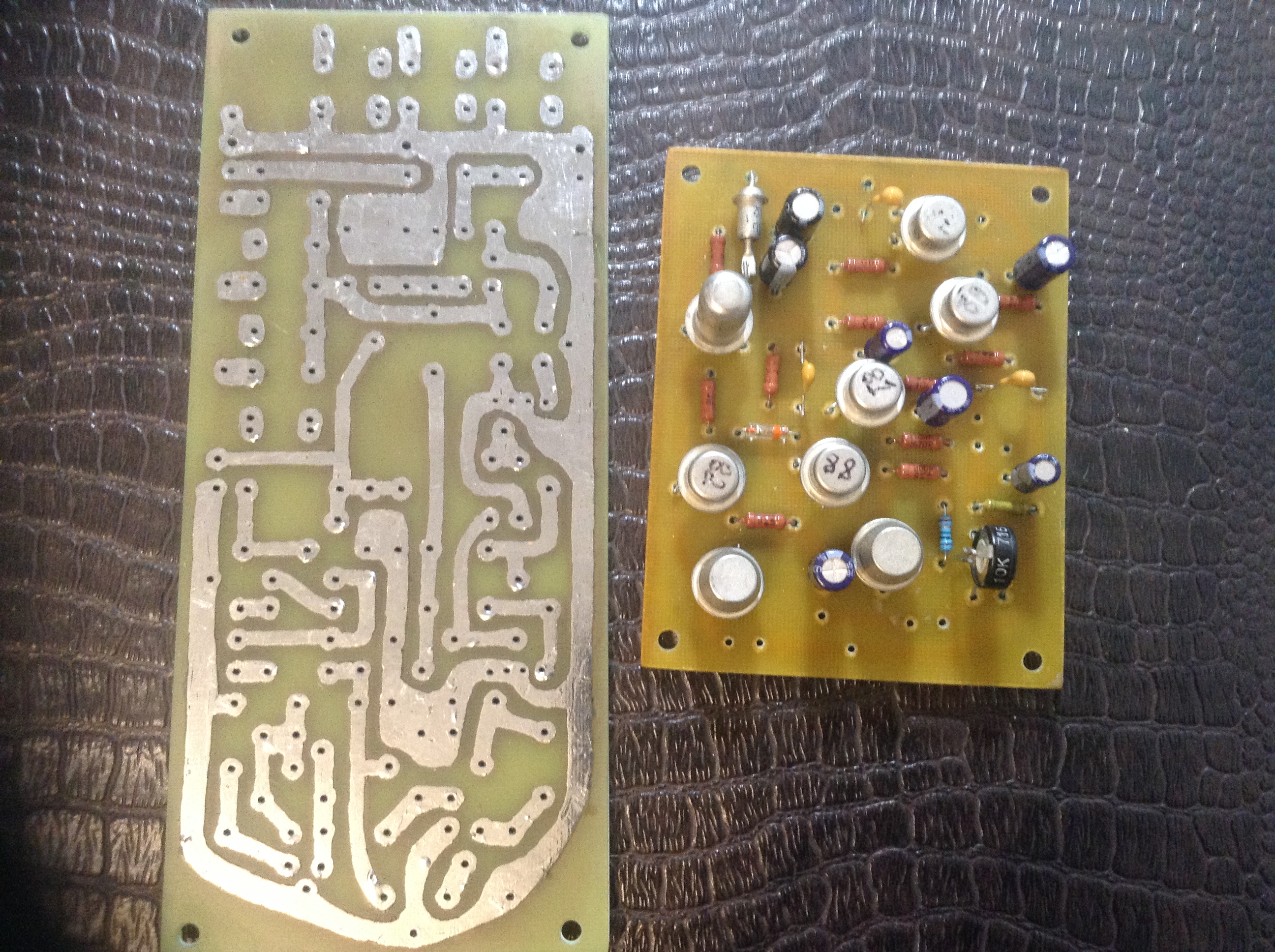

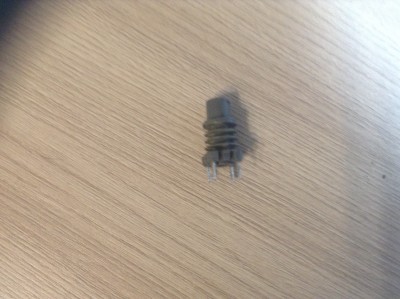

Сергей Эдуардович , здравствуйте. Плату УНЧ с АРУ и стабилизатором на 9 вольт собрал и настроил. Плату приемника нарисовал и протравил . Пора собирать. Но есть проблема , нет корпусов катушек для ПЧ тракта. Возможно ли намотатька на обычных каркасах без ферритовых трубок. Есть каркасы диаметром 4 мм . Подстроичный сердечник 600-200 . Хотябы приблизительное количество витков , так как индуктивность замерить нечем. Каркасы соответственно в экранах.
