Тестовый стенд КФ US5MSQ

[US5MSQ]

Вполне приличный КФ, потери практически типовые для SW, так что добротность нормальная.

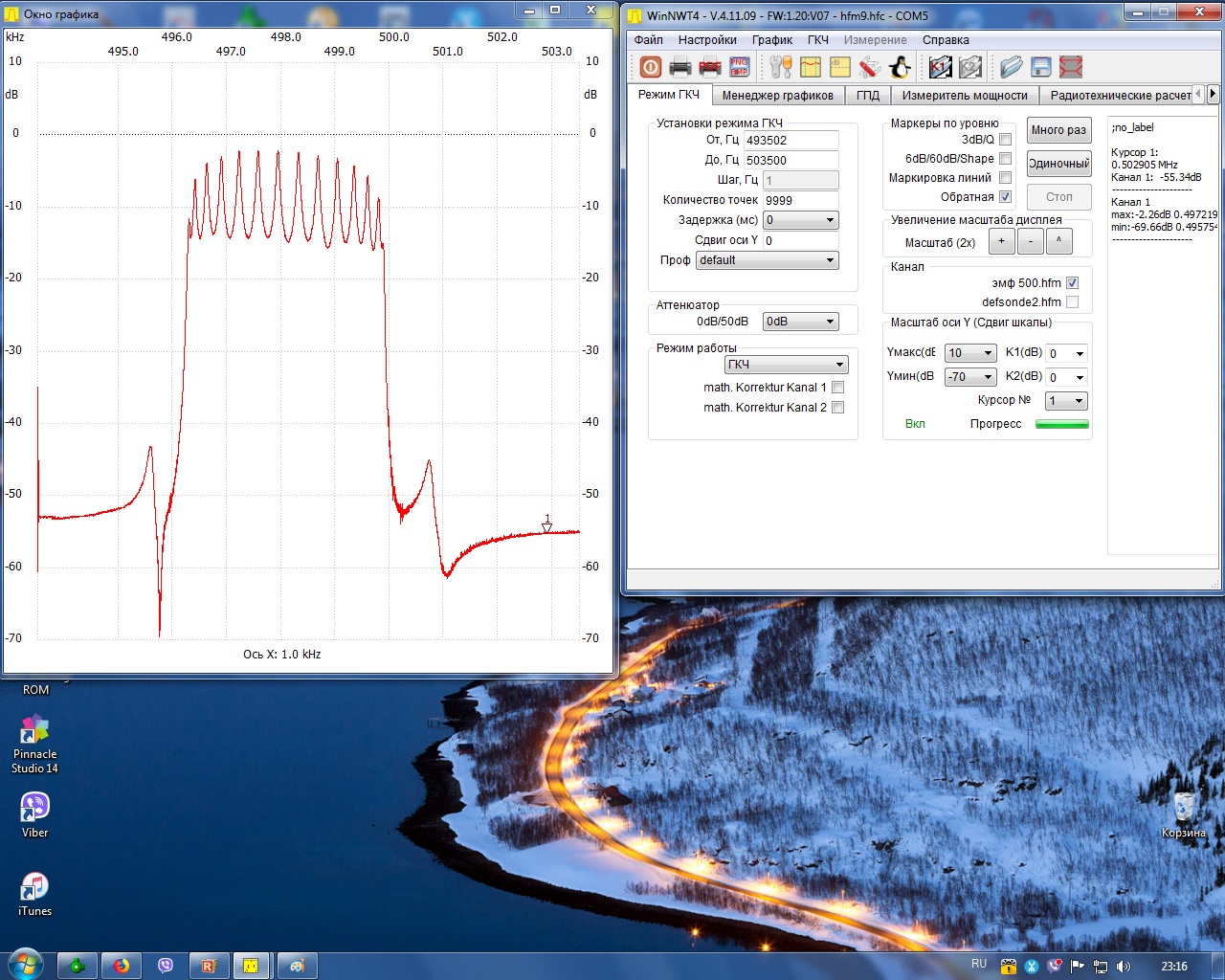

На последней картинке выбросов никаких нет, а 2 небольших горба по краям, это не дефекты, они обусловлены особенностями архитектуры спроектированных КФ - всё строго по теории

[RC3ZQ]

они обусловлены особенностями архитектуры спроектированных КФ - всё строго по теории

Сергей Эдуардович, Добрый вечер.
Можно чуть этот момент подробней? А то что грыз форум на cqham так и ничего по этому поводу " не нагрыз"

[US5MSQ]

Посмотрите литературу, хотя бы справочник коротковолновика Бунина, Яйленко. Там приведены типовые АЧХ,

[rk3qj]

Сергей Эдуардович извините что не по теме.Собрал плату(http://www.cqham.ru/trx75_23.htm).Но работать не хочет идет одно шипение что при вставленном фильтре что без него.После фильтра если касаюсь отерткой идет такой сильный скрежет что срабатывает ару.Грешу на 74 ас 74 .По схеме одно по печатке другое.
Подскажите правильное подключение 74 ас 74 для этого.Как по печатке есть фото.Могу отправить по почте.Ножки14.4.1.10.13-5 вольт.3 и 11 через делитель это пол питания - синтезатор 0.8 вольт 2.12.6-диоды А1. 5-диоды К1.8-диоды К2.9-диоды А2 (А и К -аноды и катоды подключения)

[US5MSQ]

Здравствуйте.
Это лучше спрашивать у автора. если вкратце, дабы не сильно здесь оффтопить:
Включение 74АС74 нужно проверять по даташиту, напряжение синтезатора 0,8В маловато, но даже при неработающем смесителе должен быть слышен первый каскад УПЧ - при касании базы VT5 и далее выходной обмотки Tr1 должен быть слышен усиленный сигнал(шум). Если это не так, то ищите ошибки монтажа в коммутации RX|TX или неисправен КФ.

[morse]

Сергей Эдуардович,здравствуйте! поделитесь пожалуйста полной инфой по вашему стенду ! схема ,печатка, описание ,настройка если у вас это есть!
С уважением Андрей

[US5MSQ]

Здравствуйте.
Печатка не разрабатывалась, всё остальное есть здесь на форуме.

[morse]

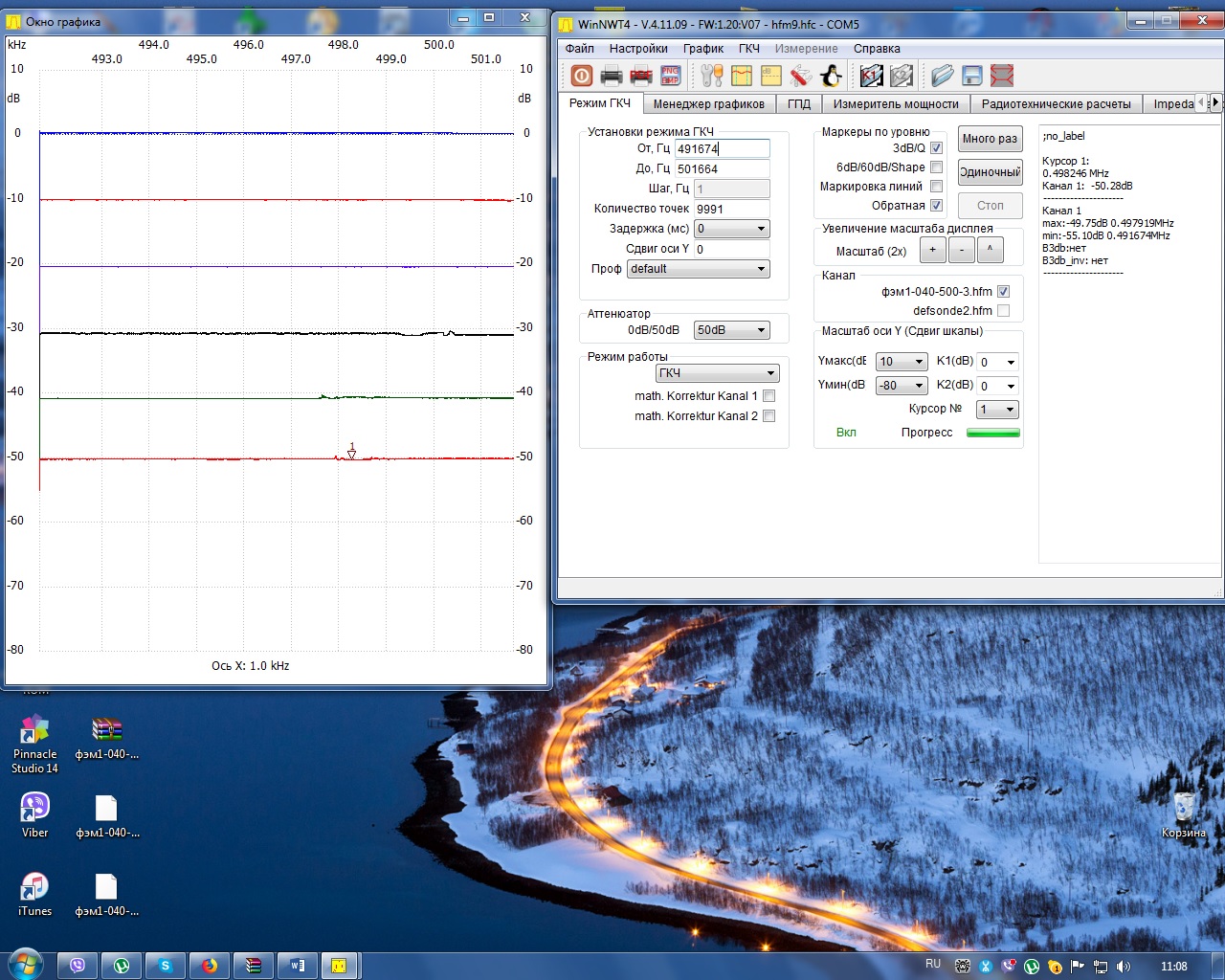

Сергей Эдуардович, Доброй Ночи! собрал вашу приставочку! на Т2 выстовил 4.7вольт ,откалибровался! атт все хороше проходит! поставил на измерение фэм1-040-500-3.45н-3 выдает вот что! научите пожалуйста или подскажите какаким образом расчитывать резисторы и емкость RФ=R2=R3 и CФ=СФ2

С уважением Андрей

[US5MSQ]

Самый простой это посмотреть справочные данные (см. приложение) - конечно если они есть
Если таковых нет, то для определения резонансной емкости надо измерить индуктивность обмоток возбуждения, а оптимальные нагрузочные сопротивления определить экспериментально по наилучшей АЧХ, временно подключив переменные/подстроечные резисторы общим сопротивлением 50-100 кОм

[morse]

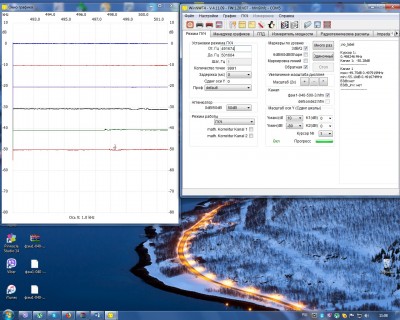

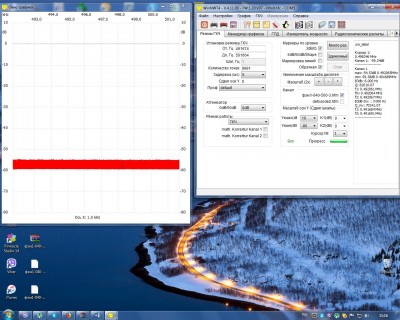

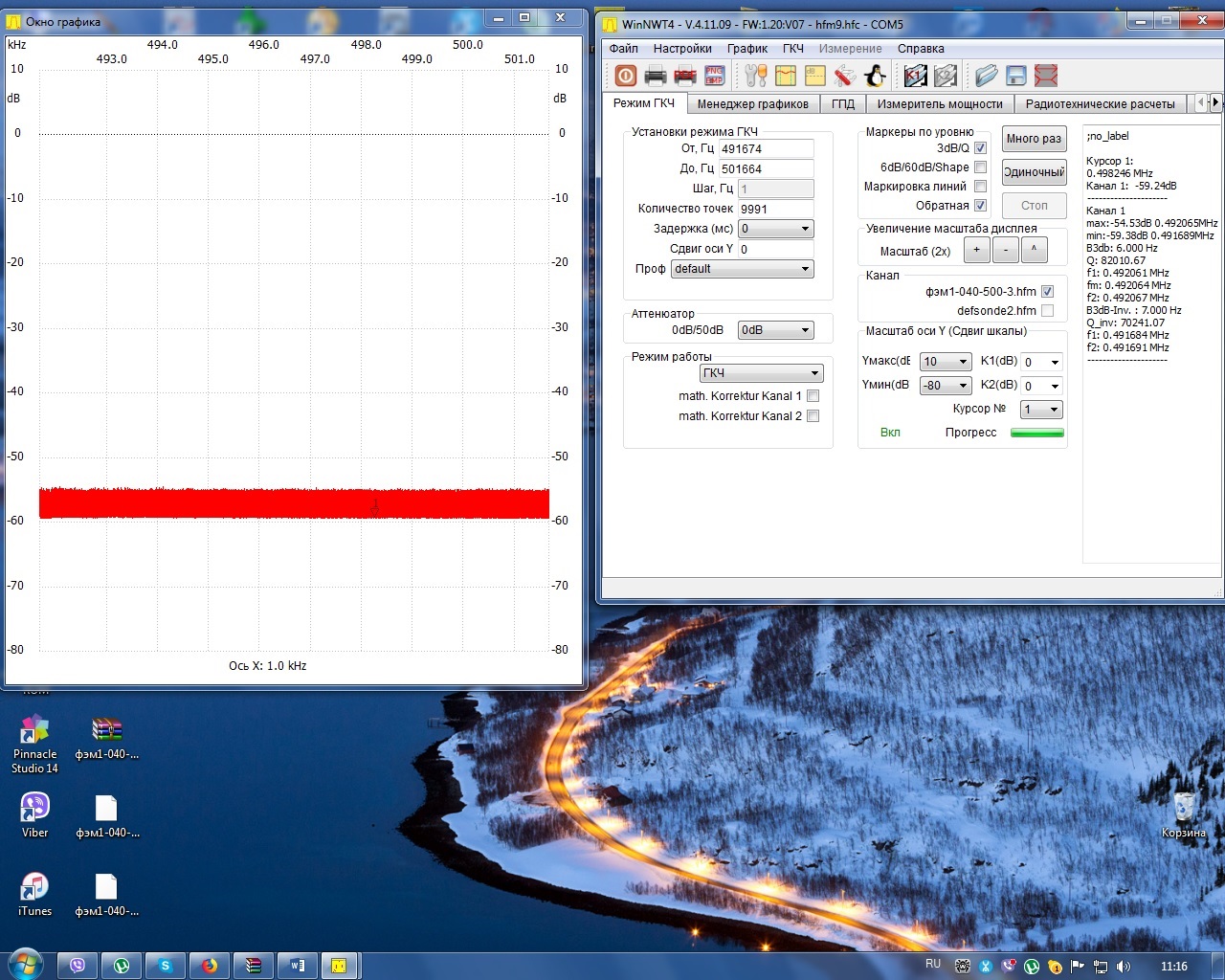

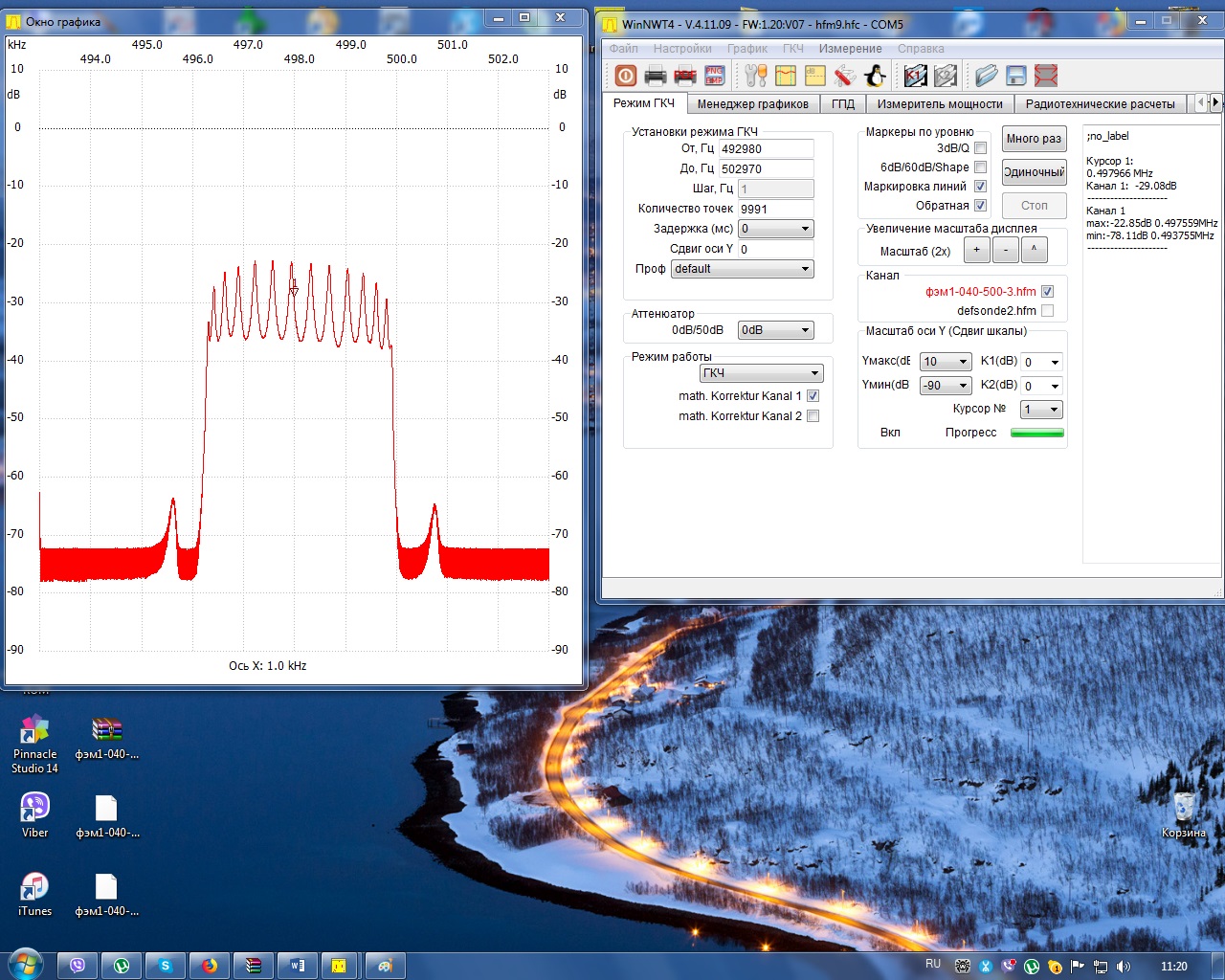

Сергей Эдуардович Спасибо вам за подсказки и советы! все это откладывается в голове! вот провел опыты с фэм1-040-500-3.45н-3 поставил резисторы 4.7ком и кондетсаторы 200р ! ну и произвел калибровку стенда ! вот что получилось
и еще вопрос! на Т2 напряжение надо выставлять на холостом ходу не подключяя не чего и никуда или всеже подключить к NWT и повесить фильтр? просто на холостом ходу не могу выстовить а когда все подключено выставил 4.7 вольт!
