Здравствуйте.
ГПД для промежуточной 455кгц:

20м - 13,54-13,89 МГц
40м - 7,45 - 7,66МГц
80м - 3,95 - 4,26 МГц
Это расчётные значения. Но на практике, как правило, делают небольшой запас по краям - порядка 20-50 кГц.

Благодарю, Сергей.
Вращение переменного резистора приводит к изменению амплитуды, но я не заметил, чтобы частота менялась. Смотрел по осцилографу. Катушка дает изменение.

Смотрите частотомером. Изменение частоты на 3-4% осциллографом трудно заметить, тем паче не измерить.

Диаппазо 80 метров это изменение почти 300кгц, неужели на осцилографе не видно?Приедет частотометр, посмотрю.

VladimirLL писал(а):Диаппазо 80 метров это изменение почти 300кгц, неужели на осцилографе не видно?Приедет частотометр, посмотрю.

Владимир, определить и настроить частоту ГПД можно с помощью трансивера или приёмника с цифровой шкалой, поднеся антенну поближе к ГПД. Вращая ручку настройки приёмника или трансивера, находим тон генератора и определяем по шкале на какой частоте работает ваш ГПД и подстраиваем его.

Доброго. Спасибо за участие.
В этом месяце должен собрать приемник с цифровой шкалой. Но интересно же самому настроить. Вот играюсь с ГПД и тем, что под рукой и вижу странные вещи, возникают вопросы. (Катушки просто оказались с неудачной намоткой, поэтому ГПД не мог запустится, заработали).

Чтобы не быть голословным

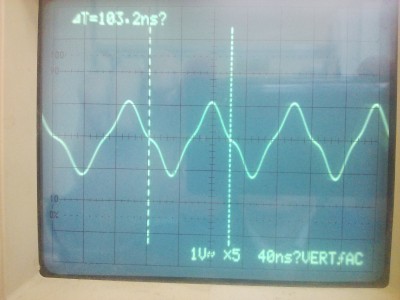

Вот, что меня удивило:

Ну такой осциллограф с цифровым отсчётом значений периода - фактически частотомер и должен - фиксировать изменения частоты с точностью как минимум 1 %, т.е. изменения частоты в авторском ГПД (до3-4%) или в моём варианте (на 80м диапазоне до 10%, на верхних до 3%) должен фиксировать.
Какой транзистор применили в ГПД? По какой схеме собран? Какие пределы изменения напряжения смещения на базе?

Схема Ваша, со стабилизирующим диодом и 120 ом в коллекторе,
транзистор 361 б.
Напряжение питания 9,11V, крона, без емкостей фильтрации.
На базе от 5,35 до 8,02.
База -эммитер 0,48-0,41 V.

Судя по картинке, частота генерации порядка 10 МГц вместо почти 14 МГц. Вероятно, что измерительный кабель, емкость которого порядка 100-120 пФ, осциллографа подключаете на коллектор. В результате емкость контура удвоилась, соответственно изменения частоты уменьшились до трудно различимых величин. Попробуйте переключить осциллограф к емкостному отводу - на эмиттер
