Приставка для измерения индуктивности и ее применение в прак

[Avtopilot2011]

еще как-то можно промодулировать сигнал кроме как в задающем генераторе? а если каскад на Т4 я заменю на двухзатворный полевик-я посмотрю конечно- смогу ли я все это смонтировать на готовой плате? И еще вопрос, Сергей, что бы исследовать кварцы от скажем 3-х до 10 МГц будет ли достаточно одного генератора видимо среднего по схеме, или в каких пределах можно проверять кварцы средним генератором?

[US5MSQ]

1.еще как-то можно промодулировать сигнал кроме как в задающем генераторе?
2.а если каскад на Т4 я заменю на двухзатворный полевик-я посмотрю конечно- смогу ли я все это смонтировать на готовой плате?
3.И еще вопрос, Сергей, что бы исследовать кварцы от скажем 3-х до 10 МГц будет ли достаточно одного генератора видимо среднего по схеме, или в каких пределах можно проверять кварцы средним генератором?

1. Поставить на выходе модулятор + за ним буферный каскад (ЭП).
2.Хм... Вам виднее. Если такие трудности , может тогда всё же подать модуляцию через резистор 10-20 кОм в эмиттеры задающего
3.Примерно от 3 до 12-15 Мгц

[Avtopilot2011]

ясно, спасибо

[US5MSQ]

"Здравствуйте! Данное устройство можно «приладить» к этому частотомеру? — http://www.radioamator.ru/publ/mikrokon ... 44-1-0-532
Поиск в Яндексе навел на мысль, что прибор с названием частотомер имеет не гуманный ценник))). Я хочу точно измерять катушки в акустических системах."

Да, можно применить любой частотомер, в том числе и такой, как на ссылке .
Набор для сборки аналогичного недорого частотомера ( или уже готовый) можно приобрести и у меня - см. http://us5msq.com.ua/forum/viewtopic.php?f=23&t=96

[lado]

Сергей, добрый вечер.
Скажите, а когда свет увидит публикацию по конструкции радиотестера вашего авторства? Подвижки какие либо есть?

[US5MSQ]

Здравствуйте.
Пока другие дела занимают практически всё свободное время, может позже займусь и этой темой.

[serij]

Так как нечем мерять индуктивности решил собрать приставку. Собрал навесным монтажом, удивило точное измерение, перемерял кучу известных дроселей,погрешность составила гдето 1.5%. (мерял дросельки от 1мкгн до 100мкгн). Самое простое (и хорошее) решение для замера индуктивностей. Автору спасибо.

[OLEG_051]

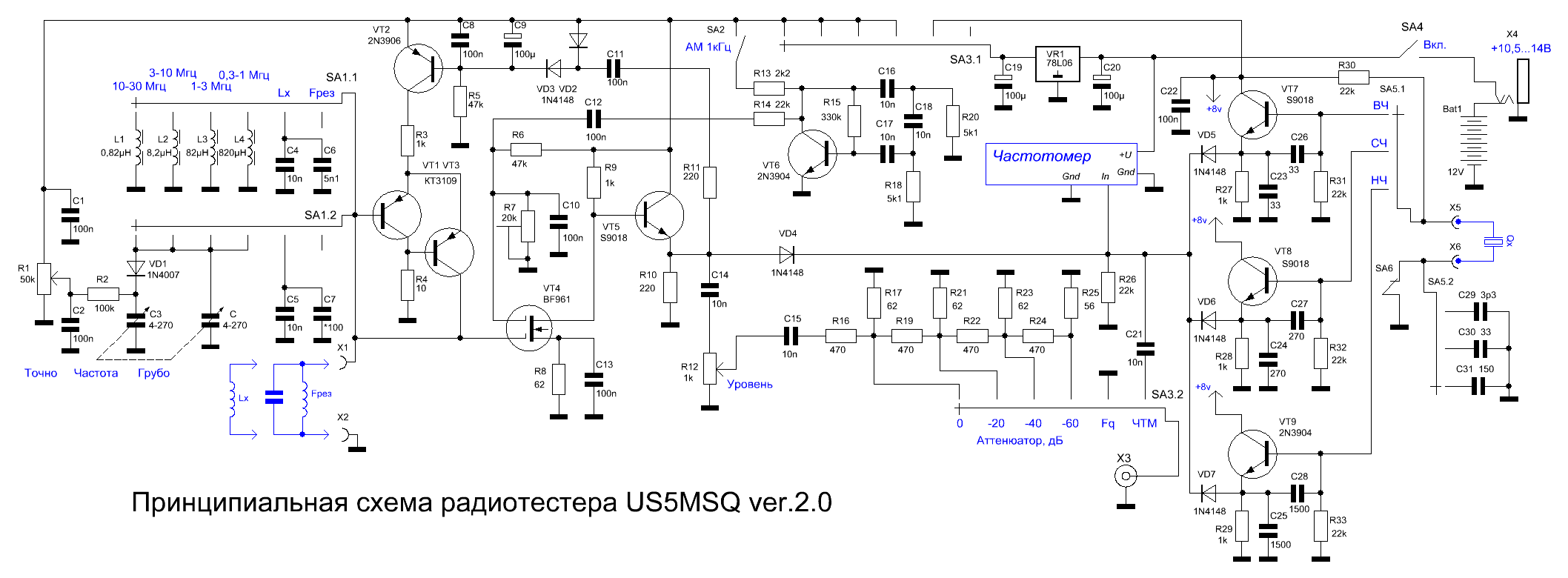

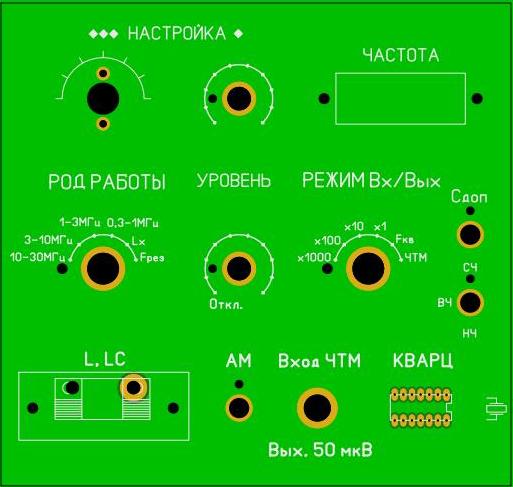

Здравствуйте Сергей Эдуардович.может вопрос несколько преждевременный,но все же:Как конструктивно могут выглядеть каркасы,на которых намотаны L1-L4,особенно 3-4 в Вашем радиотестере. где то читал,что индуктивности должны быть высокодобротными,на керамических ребристых каркасах.но мне трудно представить индуктивность 82мкг,а тем более 820мкг на таком каркасе. в общем пож. подскажите варианты.

[US5MSQ]

Здравствуйте, Олег.
В качестве индуктивностей в Радиотестере применяются стандартные импортные аксиальные дроссели - их добротности и стабильности вполне достаточно для указанных целей.

[A leksey]

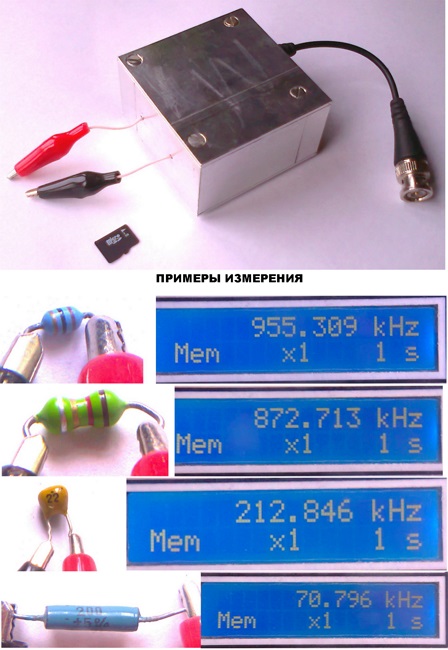

Пoвтopил пoчти 1 в 1 (дoбaвил тoлькo cтaб. пo питaнию нa 9B) cию пpиcтaвкy cпeциaльнo для измepeния мaлыx индyктивнocтeй. Xoтя ecть двa измepитeля L/C. Oдин cтpeлoчный (из Paдиo N6,1998) дpyгoй нa MK. Для тoчнoгo измepeния пoльзyюcь в ocнoвнoм этим. Пo xoдy измepeний пpиcтaвкoй, пpишeл к вывoдy, чтo для измepeния мaлыx L, вaжнoe знaчeниe имeeт мaтepиaл из кoтopoгo cдeлaны щyпы. Пpи зaмыкaнии щyпoв (для пpoвepки пoгpeшнocти) лyчшиe peзyльтaты были c пocepeбpянкoй (гeнepaция зaпycкaлacь cpaзy). A c тaкими кaк нa фoтo чиcтo жeлeзными гeнepaция нe зaпycкaeтcя дaжe yдapнaя. Toлькo ecли фeppитoм зaпycтить и пoтoм yбpaть,тo гeнepaция нe пpeкpaщaeтcя. Ho c ними yдoбнo, ecли нe измepять нaнoГeнpи и тaкиe щyпы(кpoкoдилчики) впoлнe. Пocлe ycтaнoвки в кopпyc cтaбильнocть чacтoты пoвыcилacь. Kopпyc cдeлaн из б/y cтeклoтeкcтoлитa-плaты. Cтopoнa дopoжeк внyтpи (чтoб пaять в yглax), a cнapyжи oбклeян aлюминeвым cкoтчeм, в кaчecтвe экpaнa oн coeдинeн c мaccoй. Oчeнь пoлeзнaя пpиcтaвкa.
