Стабилизированный блок питания

[Aleksey Dupanov]

Доброго времени суток.

Собрал блок питания согласно схеме, но из своих деталей. Трансформатор взял от какого-то старого лампового приёмника. На выходе - примерно 220 переменки.
Остальные детали установлены согласно принципиальной схеме. Плата самодельная.
Блок заработал. Настроил на 150 В. Проверял на нагрузке с током 100 мА.
НО. Возникла проблема - самовозбуждение. Причём не при каждом включении. Собственно, вопрос - как бороться? Поставил пару конденсаторов - по выходу и параллельно стабилитрону VD13, но не помогло.
Есть какой-нибудь метод борьбы?

[US5MSQ]

Здравствуйте.
Хорошо бы выложить подробное фото монтажа

[Aleksey Dupanov]

Да, этот момент (монтаж) я упустил из вида. На столе (в процессе пайки и первичной проверки) , когда отдельные части схемы были расположены далеко друг от друга и соединены относительно длинными проводами, всё нормально работало. Когда смонтировал на основание корпуса, то провода оставил прежними. (см. фото 1)
Хотелось побыстрее уже закончить монтаж БП и приступить к проверке собранных частей приёмника.
Ну и не особо стал трогать провода, а как раз они и создавали самовозбуждение.
Переделал монтаж, силовой транзистор анодного напряжения поместил под основание. Заработало нормально, без возбуждения. Правда, всё равно, при включении и спустя некоторое время после выключения раздаётся короткое "похрюкивание". Но это я уже слышу на динамике. Смонтирован только выходной каскад приёмника.
Надеюсь, информация пригодится в теме "как НЕ надо делать".
Ну и с наступило счастье , когда увидел, как светится лампа.

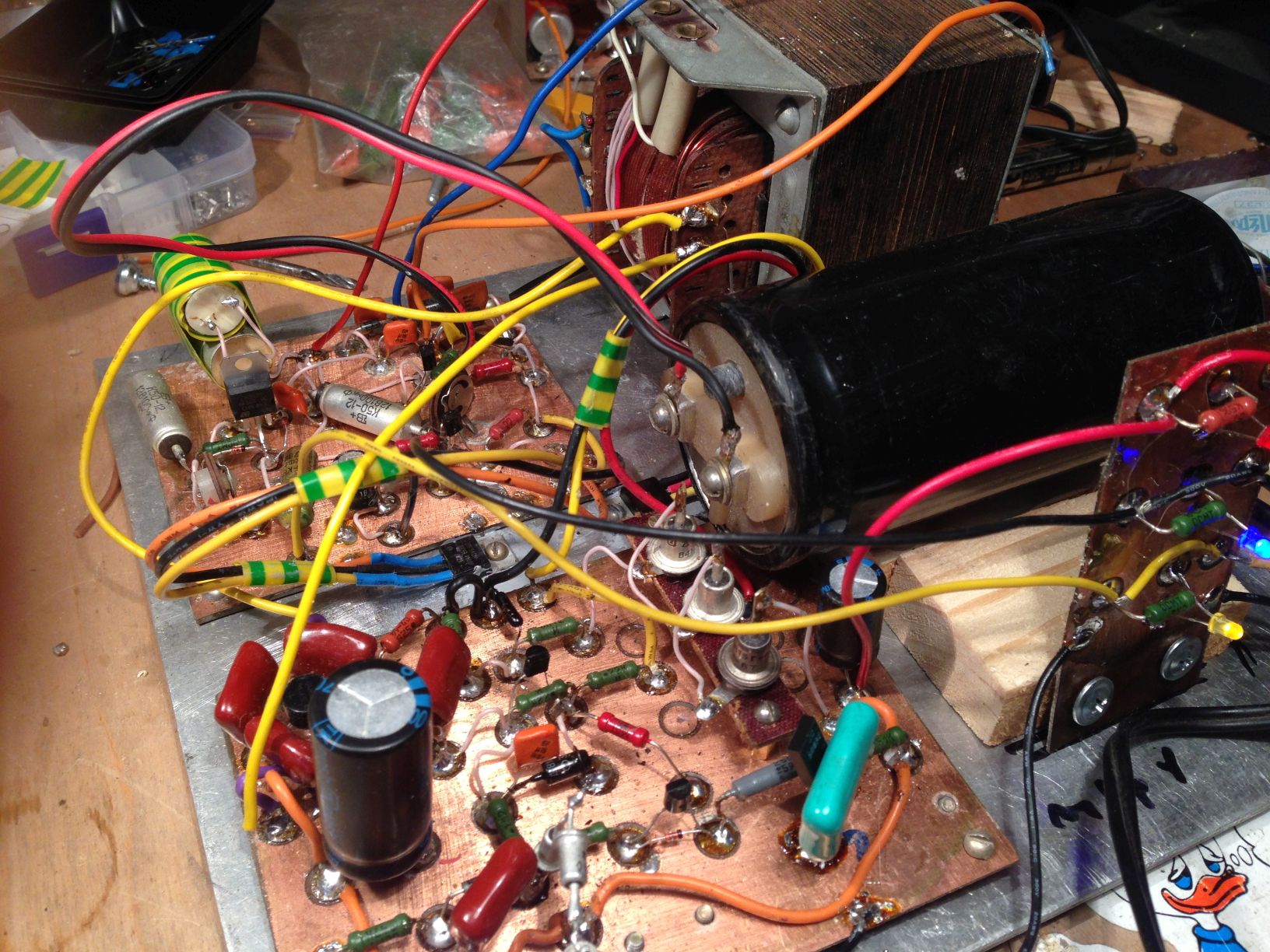

Длинные провода. Наводки от трансформатора.

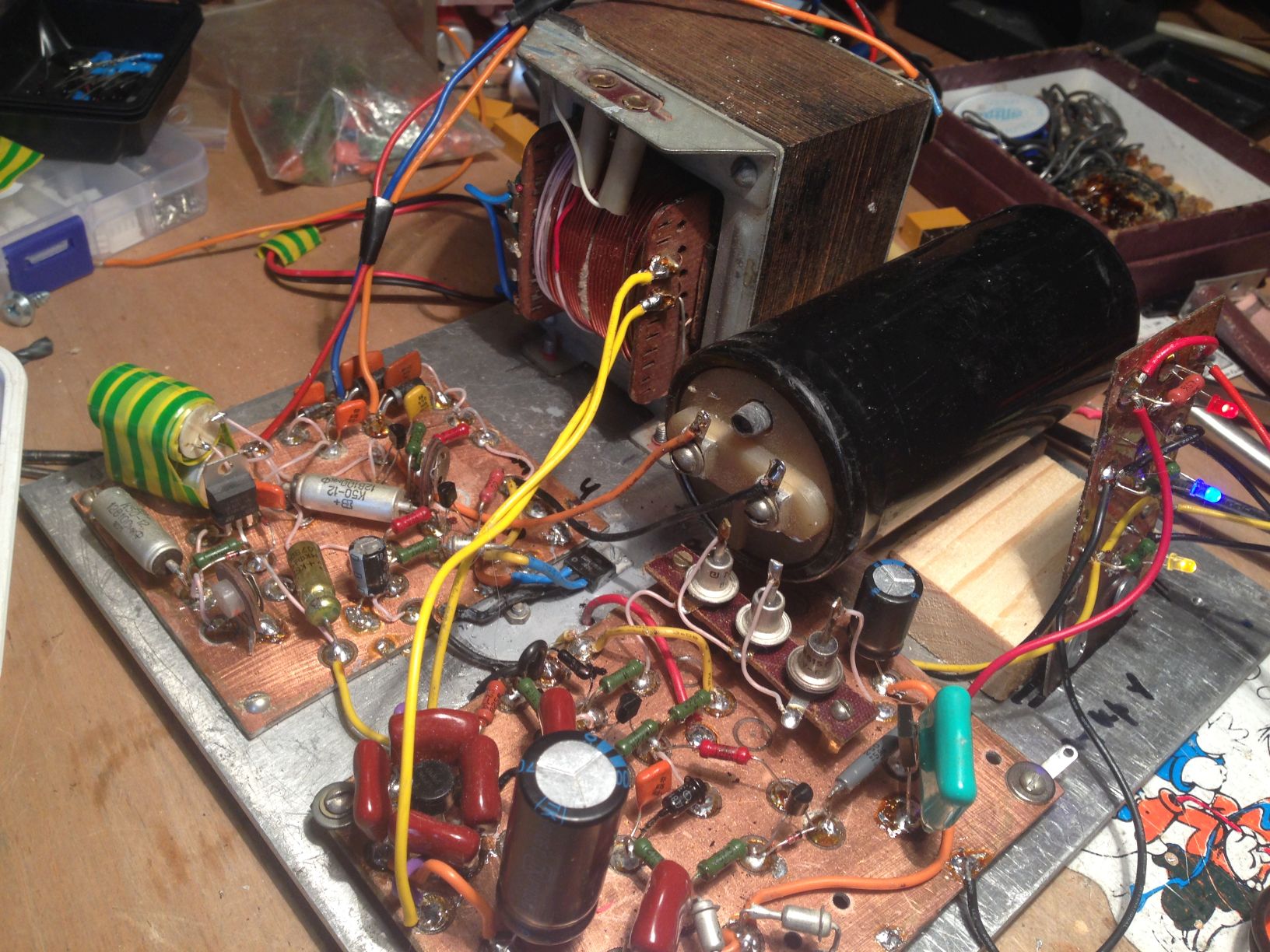

Максимально сократилась длина проводов

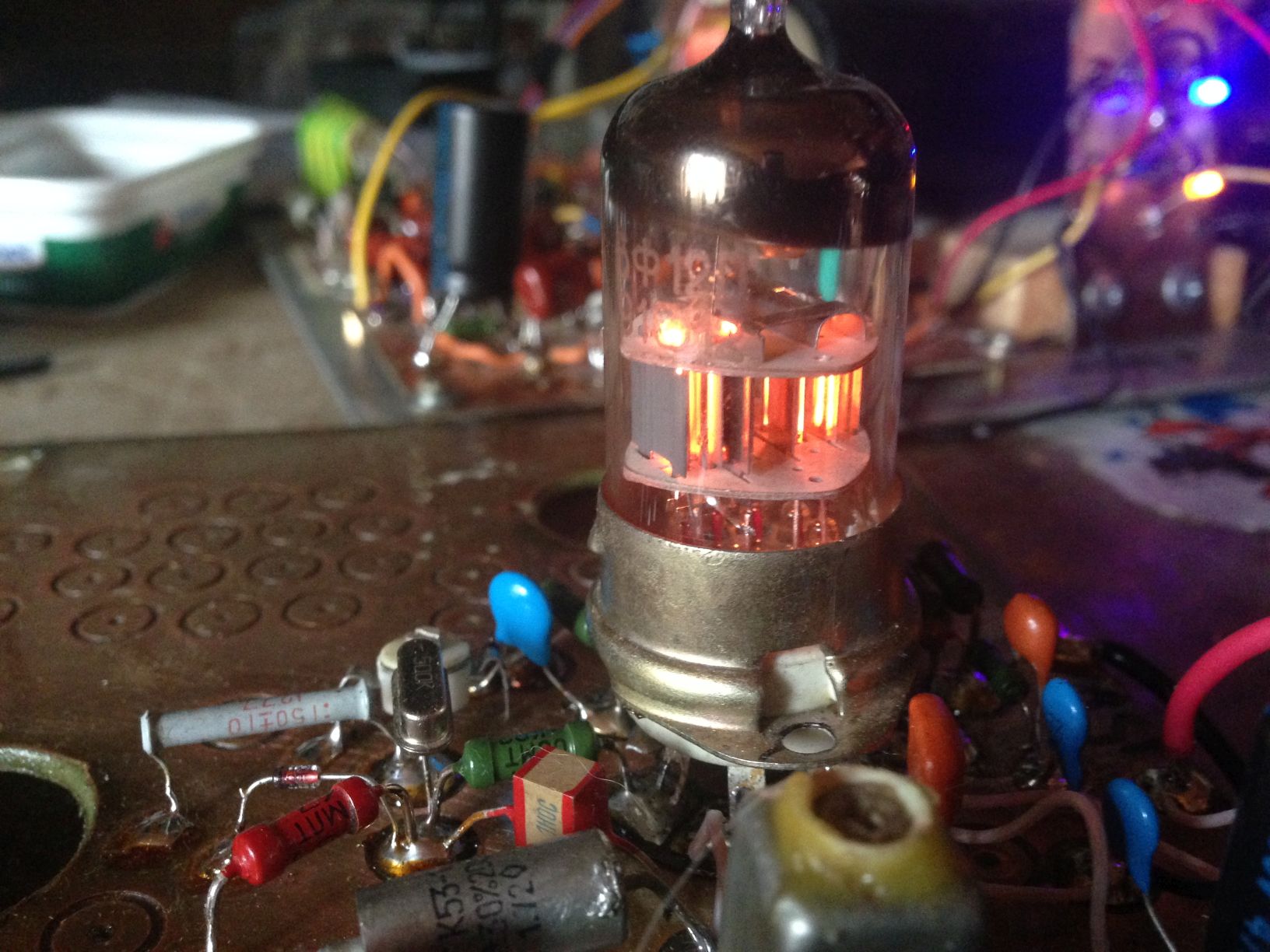

Она светится )

[US5MSQ]

Вот и славно.
И ещё важно, чтобы антипаразитный резистор 22-47 кОм припаивался непосредственно к затвору регулирующего транзистора

[GROMOV]

Сергей Эдуардович, здравствуйте. Входное напряжение 325В, напряжение стабилизации 300В. У меня получаются VD7 и VD13 одинаковыми - BZT03C150 с током стаб. 5мА. По приведённым вами формулам выходного напряжения получается R7 и R16 по 24кОм. Уточняю на предмет ошибки или опечатки в формуле расчёта.
И ещё вопрос по дросселю L1. Так получилось, что вместо 390мкГн (ближайший больший, что был) прислали 3900мкГн. Можно ли его применить в вашей схеме?

[US5MSQ]

Здравствуйте.
Расчёт правильный, только резисторы должны рассеивать примерно 750 мВт, т.е. нужно ставить минимум на 1 Вт, а лучше 2х ватные.
Дроссель на схеме указан 220 мкГн, допустимо 150-500 мкГн, другие не пробовал

[GROMOV]

Сергей Эдуардович, здравствуйте. Если можно, позвольте задать вам вопрос не по конкретно вашей схеме стабилизатора, но аналогичного.
Для питания авиационного передатчика необходимо напряжение 27В 10А. Выбрал схему по ссылке. Стабилизатор напряжения с защитой по току. Собственно вопрос - кроме подбора R11, R13 и электролитов на соответствующие напряжения, больше ничего для перевода схемы на 27В не надо изменять?
Заранее спасибо.
https://qrz.if.ua/tech/173-power_source_irf3205.html

[US5MSQ]

Здравствуйте.
Да, всё верно, ну и транзистор VТ1 выбрать на соответствующее напряжение

[OLEG_051]

Здравствуйте. ранее на форуме встречал схему стабилизированного блока питания 13,8в и 3а разработанную на базе этого блока.сейчас понадобилась-не могу найти...возможно у кого то под рукой есть ссылка на схему и описание-ткните пож.

[US5MSQ]

Здравствуйте.

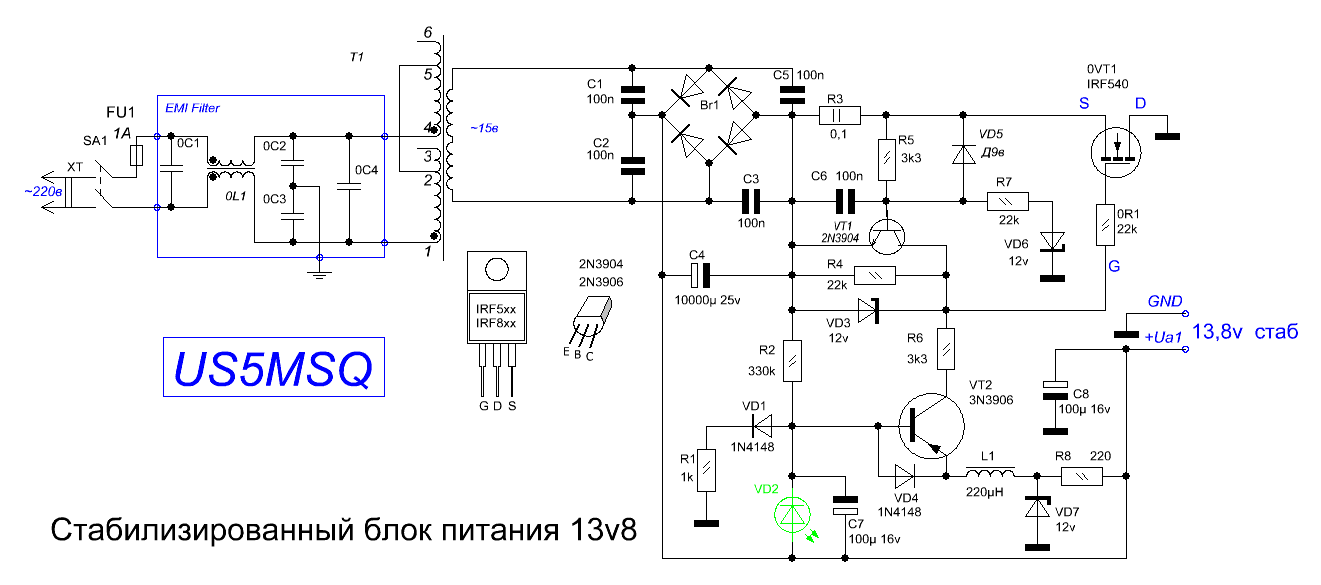

Вероятно, речь идёт об этой схеме. Ток срабатывания задаёт R3 по формуле 0,6/R3
