Одноламповый регенератор, двухламповый супергетеродин...

[leo63]

http://full-chip.net/analogovaya-elektr ... metra.html
вот ссылка на первый пробник который был у меня
дроссель точно 1милигенри
полосатик

[US5MSQ]

http://full-chip.net/analogovaya-elektronika/24-vch-voltmetr-iz-obychnogo-cifrovogo-multimetra.html
вот ссылка на первый пробник который был у меня
дроссель точно 1милигенри
полосатик

Неудачная схема, для измерений не годится, только для индикации, причины я описал выше.
Дроссель L3 должнен быть не 1миллигенри=1000 мкГн, а один микрогенри!

[leo63]

виноват перепутал с L5
L3 1мкгн вроде бы полоски коричневая чёрная и серебристая
пробовал подпаивать 10 пф как говорили результат ноль нет генерации ((

[US5MSQ]

виноват перепутал с L5
L3 1мкгн вроде бы полоски коричневая чёрная и серебристая
пробовал подпаивать 10 пф как говорили результат ноль нет генерации ((

Тогда уберите этот конденсатор и проведите второй опыт - как описано выше

[leo63]

вот появилась генерация когда подпаял конденсатор 2200пф на плате
вч напряжение появилось чуть поменьше чем на остальных диапазонах

[US5MSQ]

вот появилась генерация когда подпаял конденсатор 2200пф на плате
вч напряжение появилось чуть поменьше чем на остальных диапазонах

Замечательно!
теперь понятно, где "собака порылась".
Чтобы Вам не сильно переделывать конструкцию давайте сделаем так - этот конденсатор (2200 пФ) оставляем, параллельно ему подпаиваем резистор 330кОм -1 МОм. В разрыв между нижним выводом L3 и анодом триода впаиваем диод 1N4007 анодом к дросселю (проще говоря поднимаем нижний (по схеме)вывод дросселя и впаиваем между этим выводом и платой диод). Остальное без изменений.
Этот диод будет выполнять функцию электронного (диодного) переключателя и позволит исключить прохождение ВЧ токов гетеродина через длинные провода, идущие к переключателю диапазонов, а следовательно их вредное влияние на частоту резонанса анодного контура.

[leo63]

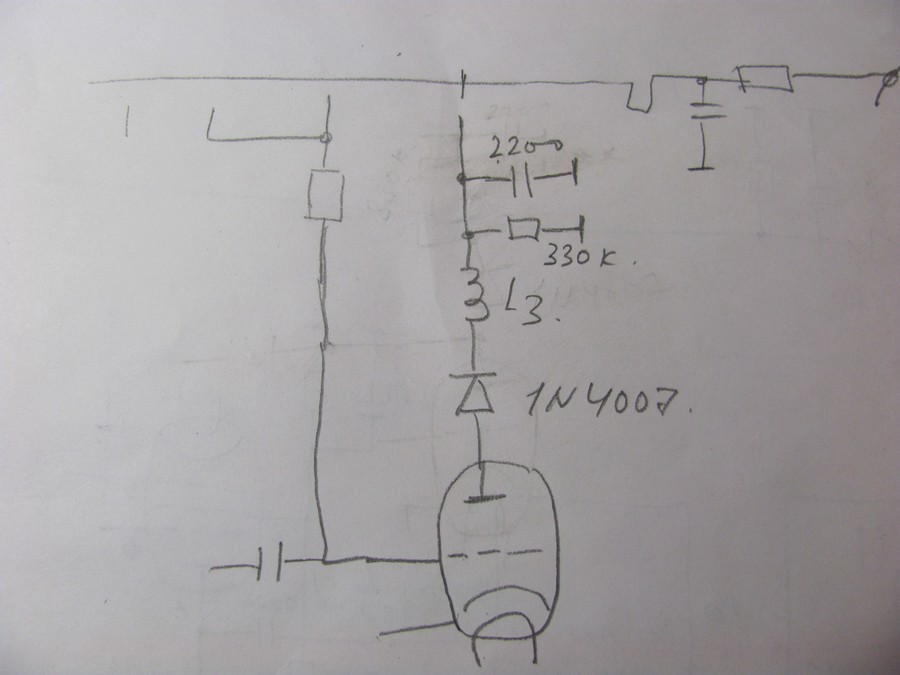

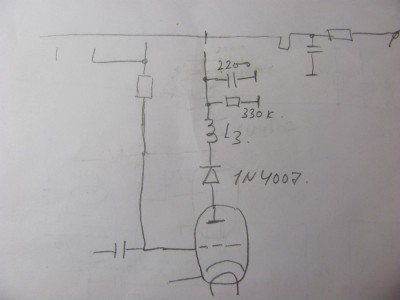

вот так будет ?

[US5MSQ]

вот так будет ?

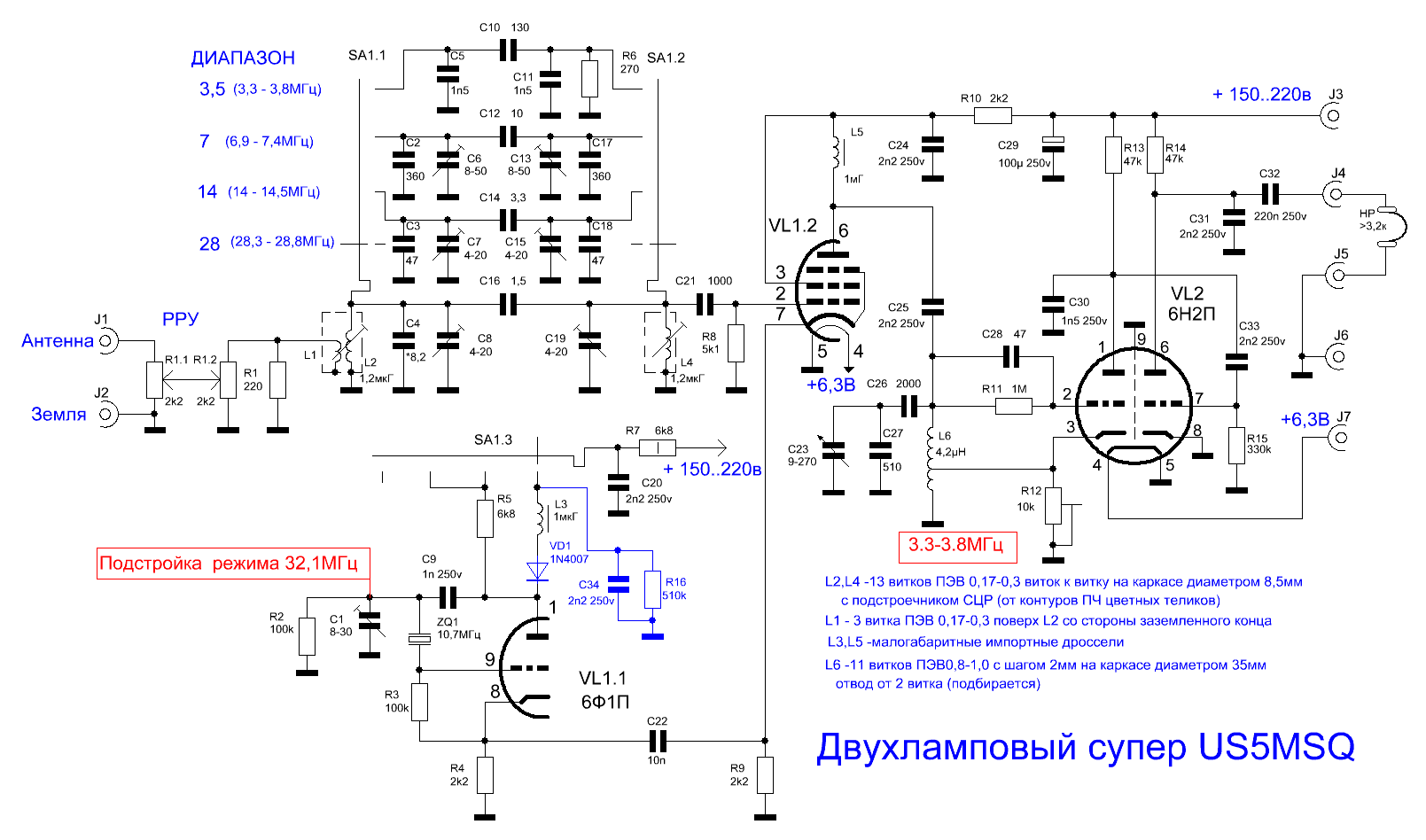

Вот так - изменения отмечены синим цветом

[leo63]

что то снова не стало генерации на 10ке когда сделал с диодом
паралельно конденсатору подпаял резистор 470ком
на 40 и 20 всё нормально
устал я что то бороться с радио уже много времени с ним занимаюсь и не получается довести до ума (

ну да ладно всё равно сделаю его )
спасибо Вам за помощь а так мне подсказать больше некому
с наступающим праздником Вас

[leo63]

Сергей здравствуйте
ну вот всё заработало есть генерация на 10ке и услышал станции местные довольно громко
но сороковка так и не работает
