Одноламповый регенератор, двухламповый супергетеродин...

[US5MSQ]

Задаем вопросы и обсуждаем статью "Одноламповый регенератор, двухламповый супергетеродин..."
Полный текст статьи: http://us5msq.com.ua/odnolampovyj-regen ... geterodin/
Вспомогательные программы и материалы в приложении

[leo63]

Сергей здравствуйте
по Вашей ссылке перешёл на этот сайт
у меня снова вопросы по приёмнику
не все диапазоны работают
80м нормально работает громко 20 метров нормально тоже громко
40 метров почти не слышно и почему то 80ка на сороковке слышно да и очень громко
пробовал в диапазонном фильтре на 40м подпаять вместо конденсаторов постоянных кпе покрутил нашёл самое громкое положение отпаял измерял ну и припаял постоянные такой же ёмкости
80м и 40 метров работают только с вертикалом 18 метров штырь 4 противовеса по 18 метров и всё это дело на 3м мачте на 9ти этажке запитано двухпроводной линией 450ом и строится антенна симметричным тюнером для приёмника является хорошим преселектором казалось бы всё не так плохо а вот 40м не работает как надо
10 м тоже не работает да и он как то мне не особо нужен
не могу понять в чём дело
пожалуйста подскажите как это устранить
заранее благодарен
как сделаю радио выложу фотографии сюда

[US5MSQ]

Сергей здравствуйте
по Вашей ссылке перешёл на этот сайт

Здравствуйте.
Не знаю Вашего имени. Правильно сделали, что зашли.

у меня снова вопросы по приёмнику
не все диапазоны работают...

не могу понять в чём дело
пожалуйста подскажите как это устранить
заранее благодарен
как сделаю радио выложу фотографии сюда

Давайте попробуем вместе разобраться в чём проблема.
Судя по всему, у Вас не правильно настроен ПДФ и, возможно, не работает гетеродин на 3-й гармонике - потому нет приёма на десятке.
Напомните, какие измерительные приборы у Вас есть, были ли отступления в конструкции (прежде всего, катушек) и какие именно? Все ли этапы настройки, приведённые в описании, получились?
И подробные фото монтажа не помешали бы.

[leo63]

Меня зовут Леонид
для настройки дпф пользовался гсс и вч вольтметром
изменений в схеме не было всё так же как у Вас
единственно контурную катушку одну на входе которая перемотал и немного индуктивность помень ше стала примерно 1.1мкг настроил 80 сначала потом 20 после 40 и 10 не настраивается похоже что опорник не работает

[leo63]

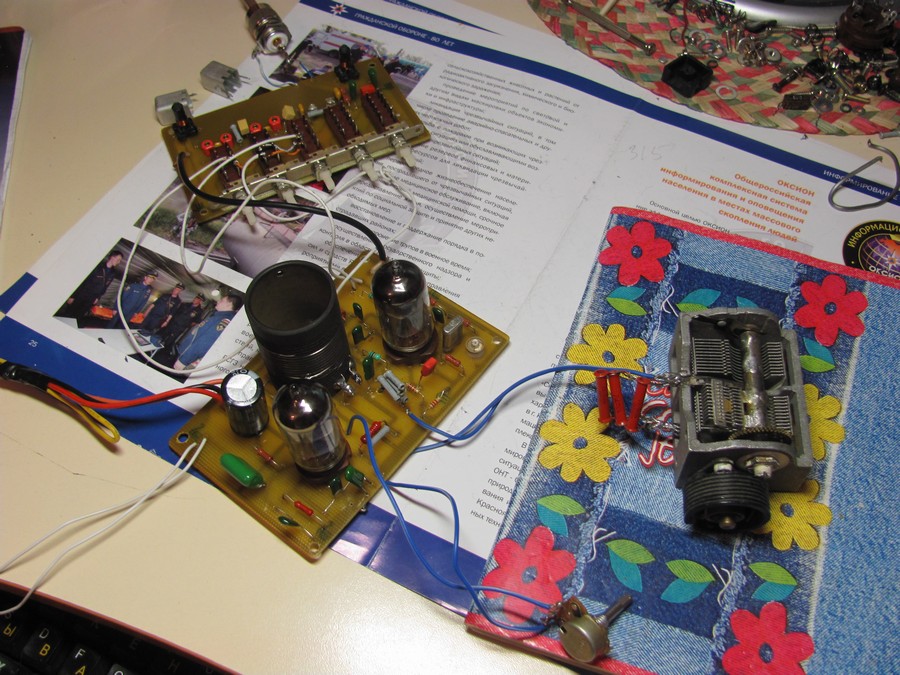

вот некоторые фото плат

[US5MSQ]

Меня зовут Леонид
для настройки дпф пользовался гсс и вч вольтметром
изменений в схеме не было всё так же как у Вас
единственно контурную катушку одну на входе которая перемотал и немного индуктивность помень ше стала примерно 1.1мкг настроил 80 сначала потом 20 после 40 и 10 не настраивается похоже что опорник не работает

Леонид, укажите названия (марку) измерительных приборов и есть в наличии осциллограф, частотомер (цифровая шкала).
Какие лампы применяете и какие режимы по постоянному току на анодах и катоде ламп ( при установке диапазона 80м и движке регулятора регенерации R12 в верхнем по схеме положении), какова величина напряжения гетеродина в катоде на диапазонах 40 и 20 м?
Какой выставили частотный диапазон перестройки регенератора ?

[US5MSQ]


вот некоторые фото плат

красиво!
А можно показать покрупнее плату ПДФ?

[leo63]

лампы 6ф1п и 6н2п
напряжение на аноде дриодной части лампы 83в 1 нога
на аноде пентода 176в 6 нога
на аноде 6н2п 1 нога 137в на аноде 6 нога 115в
на движке переменика регенерация 43 мв
измерения при включенном диапазоне 20 метров
остальные параметры не смогу замерять приборами пользовался не своими к сожалению

[leo63]

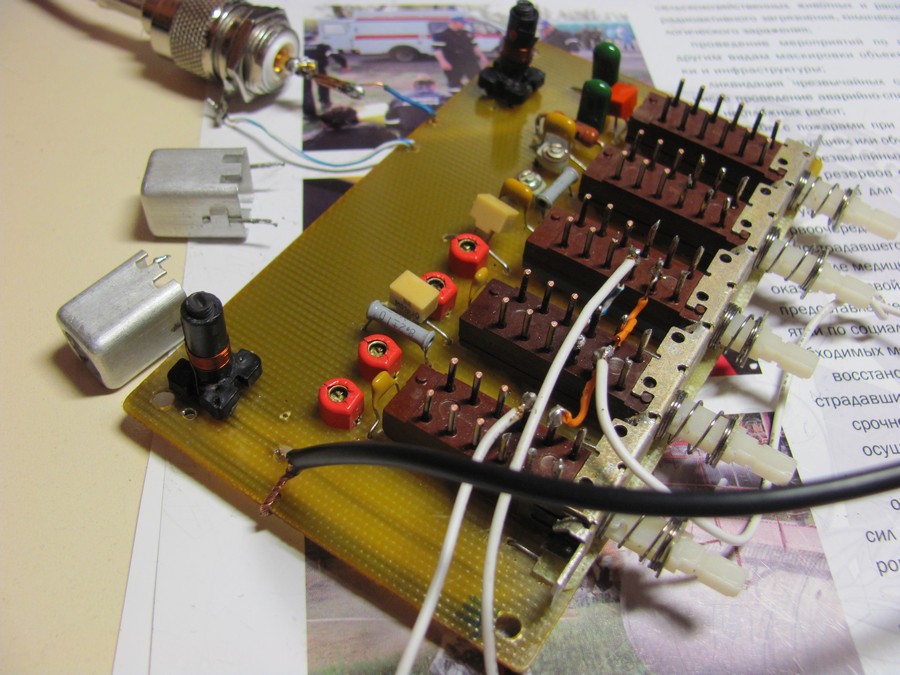

плата пдф

[US5MSQ]

лампы 6ф1п и 6н2п
напряжение на аноде дриодной части лампы 83в 1 нога
на аноде пентода 176в 6 нога
на аноде 6н2п 1 нога 137в на аноде 6 нога 115в
на движке переменика регенерация 43 мв
измерения при включенном диапазоне 20 метров
остальные параметры не смогу замерять приборами пользовался не своими к сожалению

Т.е. сейчас приборов нет никаких? Даже мультиметра? Если есть - то какие именно? Может есть приемник(трансивер) в цифровой шкалой?
И напряжение гетеродина ( на катодах VL1 на диапазонах 20,40 и 10м) Вы не измеряли?
Диапазон перестройки по частоте регенератора (контур L6) выставили какой? Или тоже не проверяли?
