Простой трехдиапазонный ППП

[anv49]

Да переменник в положении мах. и сердечник в середине каркаса. Через некоторое время попробую вывернуть в верхнюю точку и замерить на сколько изменится частоте и отпишусь

[anv49]

Сергей Эдуардович при вывернутом сердечнике частотный диапазон таков: 6176 начало небольшого свиста с 6207 по 6213 достаточно сильное прохождение несущей переходящий в свист с эффектом терменвокса (при касании экрана катушки) . Далее постепенное снижение свиста до 6339. Прошелся до 7300 - в этом интервале ничего не услышал.
Жду дальнейших рекомендаций.

[US5MSQ]

Число витков всех катушек надо уменьшить на 10 %

[anv49]

Число витков всех катушек надо уменьшить на 10 %

Т.е. для ГПД -16 с отводом от 5? . И для L2 - L3? А L1 без изменения

[US5MSQ]

Всё верно

[anv49]

Понял спасибо. После перемотки и проверки частоты ГПД отпишусь

[anv49]

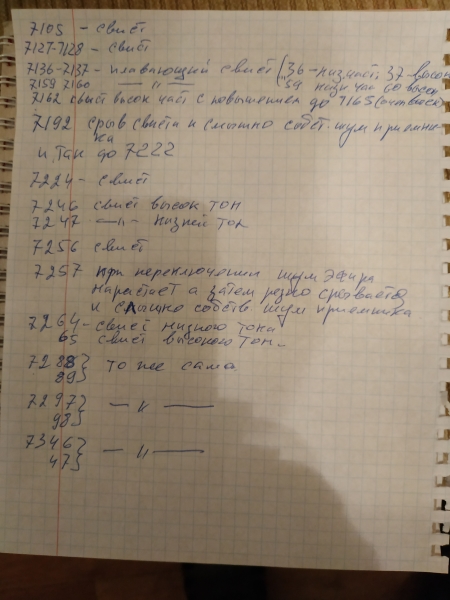

Сергей Эдуардович перемотал катушки и попытался настроить ГПД по вашей методе - настроил контрольный приемник на 6980 КГц сердечником катушки получил четкий свист при мах. емкости переменника. Перевел переменник в полож. мин. емкости и стал увеличивать частоту на контрольном приемнике и начиная с 7105 до 7347 записывал точки свиста низкой и высокой частоты.

Посмотрите что не так сделано

[US5MSQ]

Не знаю, что и сказать... не уж-то так трудно отличить сигнал испытуемого ГПД от эфирных шумов?
Если слабый сигнал - расположите провод-антенну ближе к ГПД, чтобы индикатор уровня приемника зашкаливал, второй признак -уход частоты ГПД (изменение тона в приемнике) при поднесении к нему руки, третий способ - настроить приемник на частоту ближе к верхнему концу, например 7150 кГц ожидаемого диапазона и подстройкой КПЕ ГПД добиться приема, затем ещё немного перестроить приемник вверх и опять КПЕ подстроить сигнал и так маленькими шагами дойти до края диапазона перестройки ...

[anv49]

Сергей Эдуардович здравствуйте!

Если слабый сигнал - расположите провод-антенну ближе к ГПД, чтобы индикатор уровня приемника зашкаливал, второй признак -уход частоты ГПД (изменение тона в приемнике) при поднесении к нему руки, третий способ - настроить приемник на частоту ближе к верхнему концу, например 7150 кГц ожидаемого диапазона и подстройкой КПЕ ГПД добиться приема, затем ещё немного перестроить приемник вверх и опять КПЕ подстроить сигнал и так маленькими шагами дойти до края диапазона перестройки ...

Еще раз разъясните технологию настройки - у меня контрольный приемник с цифровой шкалой.
Настройку я начинал с нижней частоты 6980 КГц (выставил на контрольном приемнике) таким образом чтобы частоты совпали - при подходе к ней снизу сначала появился тон высокой частоты затем ( при выкручивании сердечника) тон перешел в низкочастотный и наконец наступило "затишье" - я это и посчитал как совпадение частот (резонанс). А дальше перевел КПЕ на мин. емкость..... Но потом пришло ваше предложение двигаться шагами в сторону высокочастотной части так и сделал с шагом 10КГц дошел до 7190 Кгц (миним емкость переменника)
Настройку веду первый раз - если можете подскажите как правильно

[US5MSQ]

сейчас всё правильно сделали , диапазон перестройки ГПД похож на правду.
