Сегодня закончил последние наладки на макетной плате.
Макет работает прекрасно, даже жалко разбирать.
Чувствительность получилась превосходной, резистор регулировки громкости всегда на минимуме.
Звук приятный и чистый, может чуть узковат эмф, но не критично.
Вообщем минусов нет, одни огромные плюсы.
Как приемник оформлю в корпус, обязательно сниму видео.
Ну и последний вопрос по приемнику: Стоит ли заменить R9,R19,R22 на дроссели 200-300uH? Или это доработка не имеет смысла?

[US5MSQ]

На дроссель можно попробовать заменить только R9, остальные нельзя.

[Sl]

Так и сделаю. Спосибо за чудесною конструкцию!

[Petero]

Сергей Эдуардович, скажите, а стабильность частоты ГПД зависит от качества намотки контура, или есть еще что-то, что влияет на это? Я выпаивал и перематывал по-разному контур раз 5, в том числе наматывал начиная от верхнего по схеме вывода катушки, и БФ-2 заливал, просушивая пару суток, но никак не удается получить стабильность на диапазоне 20 метров.
Надеялся, ЦАПЧ поможет, но нет, странно ведет себя ЦАПЧ "макеевской" шкалы, что с 6-сегментным ЖК индикатором, напряжение на КВ132А выствлял подбором емкости, что между варикапом и RX в пределах 5 вольт, индикация захвата частоты появляется, но ЦАПЧ проходит мимо захваченной частоты то вверх, то вниз герц на 500-600..

На 80 и 40 метров стабильность приемлема, и ЦАПЧ особо и не требуется.

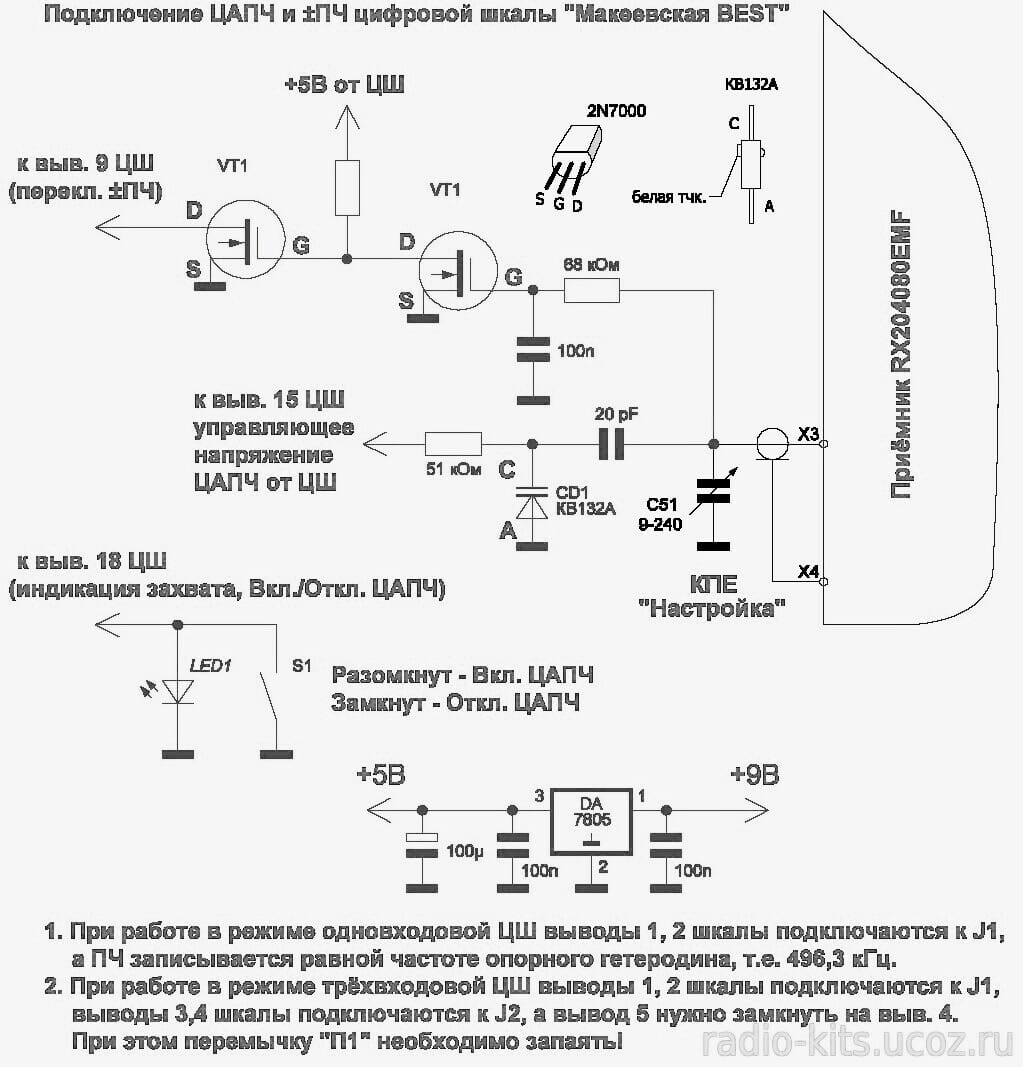

Подключал шкалу по этой схеме

[US5MSQ]

Здравствуйте.
Наматывать катушку нужно так, как я ранее описывал. И более ничего делать не нужно. Конечно суперстабильности от неё ждать не приходится, но для наблюдения за станциями её вполне достаточно даже на 20 м диапазоне (разумеется после прогрева 5-10 минут), а всякие пропитки клеем и прочее здесь как мёртвому припарки.
Если на 40 и 80м диапазонах стабильность частоты нормальная, значит дело не в катушке, а в некачественных контурных конденсаторах С18,С19 и С22 (вероятнее всего С19 и С22) не термостабильные группы NP0, а X7R. на нижних диапазонах к ним подстёгиваются нормальные дополнительные конденсаторы большей емкости и их вклад в нестабильность резко уменьшается.
Чтобы ЦАПЧ нормально работал нужно выполнить 2 условия:
- изменение частоты должно быть плавное без резких рывков и собственная нестабильнсть ГПД не должна превышать порядка 30 Гц в секунду, а у Вас на 20м диапазоне, похоже, это не выполняется
- амплитуда ВЧ напряжения на варикапе не должна превышать запирающее (управляющее) напряжение более чем на 0,5В (напряжение отпирания кремниевого перехода), иначе варикап начнёт отпираться на пиках напряжения и работать как диод.
Что нужно сделать:
- сначала без подключения ЦАПЧ добиться выполнения первого условия и начать это с замены заменить С19 и С22
- затем подключить цепь ЦАПЧ и в случае неустойчивой работы уменьшить включение варикапа в контур

[Sl]

вероятнее всего С19 и С22) не термостабильные группы NP0, а X7R

Здравствуйте. Как можно отличить NP0 от других smd концентраторов? Заказал в Китае набор, так у них цвет диэлектрика разный, да и сами ленты отличаются.

[US5MSQ]

Здравствуйте. Как можно отличить NP0 от других smd концентраторов? Заказал в Китае набор, так у них цвет диэлектрика разный, да и сами ленты отличаются.

Здравствуйте.
Цвет диэлектрика, увы, не показатель...
Конденсаторы группы NP0 (или COG) отличаются от более дешёвых и менее стабильных диэлектриков групп X7R, Y5V и т.п.
1. добротностью не менее 750 против не менее 40(X7R), а то 25(Y5V)!!!
2. Термостабильностью
3. Отсутствием зависимости ёмкости от приложенного постоянного напряжения
Вот по этим критериям и нужно различать.
Самым простым в домашних условиях способом является проверка по термостабильности. Для этого подойдёт или цифровой LC-метр с автокалибровкой (позволяющей достаточно точно измерять единицы пФ) или собранный на макетке LC-генератор и подключенным частотомером (ЦШ), в качестве контурной емкости которого будет испытуемый конденсатор. Для конденсаторов группы NP0 (или COG) показания приборов (измеренная емкость или частота генерации)должны быть достаточно стабильны, "не плыть", а при нагреве конденсатора, например паяльником, на несколько десятков градусов ёмкость не должна изменяться более, чем на 1%, а частота генерации не более 0,5%.

[Sl]

Спосибо. Проверил как вы сказали, грел сигаретой , так как паяльник искажал показания. До сто пф включительно концентраторы оказались МП0, все что больше с большим отрицательным ТКЕ. Получилось так что все концентраторы с белым диэлектриком оказались МП0.
Ещё маленький вопрос : Как Вы считаете допустимо использования SMD конденсаторов в КФ ?

[US5MSQ]

Ещё маленький вопрос : Как Вы считаете допустимо использования SMD концентраторов в КФ ?

Конденсаторы SMD NP0 можно смело применять, а вот насчёт концентраторов не уверен...

[Sl]

Спосибо за помощь.

а вот насчёт концентраторов не уверен...

Поправил.
