Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[US5MSQ]

Задаем вопросы и обсуждаем статью "Простые супергетеродинные приемники на двухзатворных полевых транзисторах. Часть 2"
Полный текст статьи: http://us5msq.com.ua/prostye-supergeter ... x-chast-2/

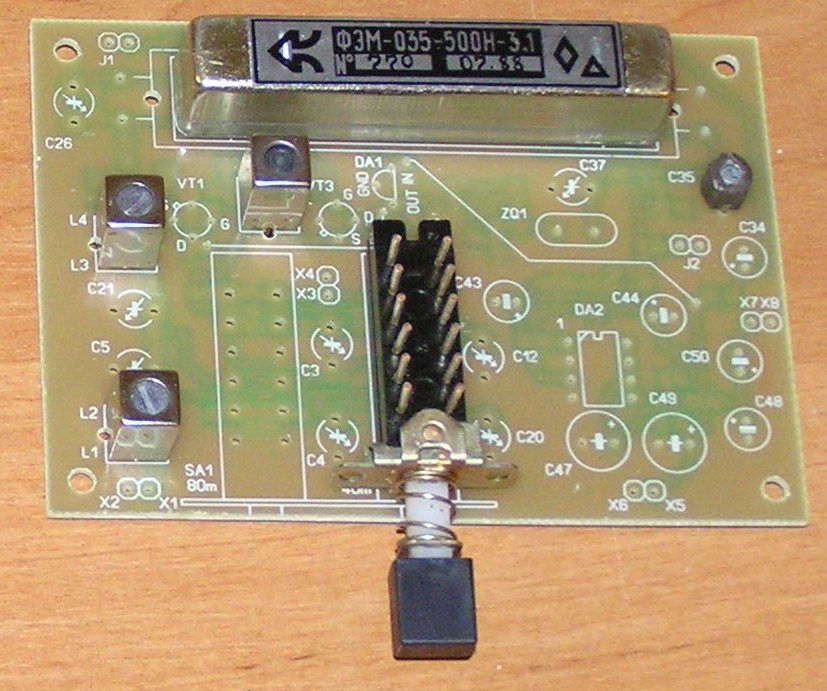

Авторский чертёж печатной платы трёхдиапазонного варианта в формате lay в архиве

[US5MSQ]

Приветствую всех.

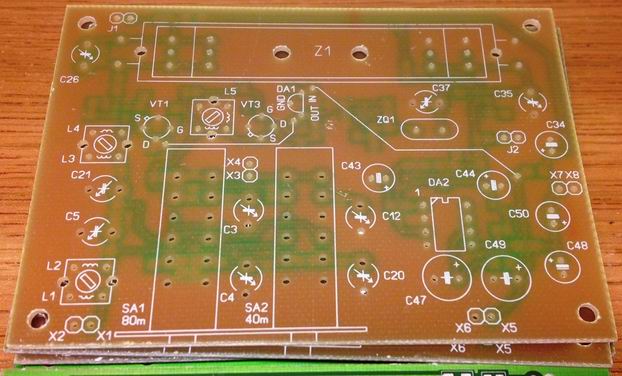

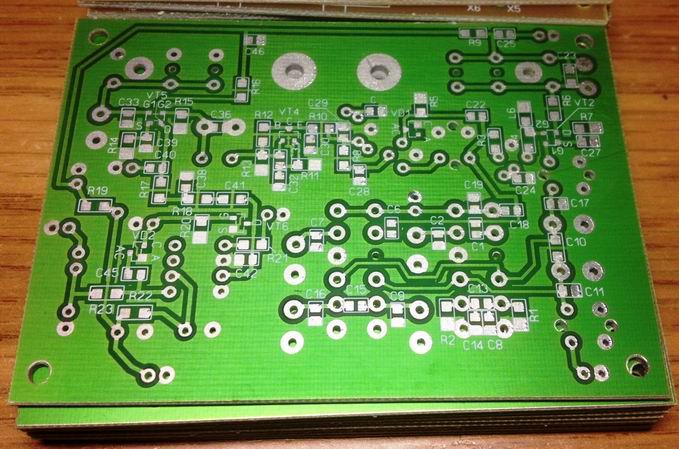

Получил намедни заводские печатные платы с маской и маркировкой. Качество изготовления хорошее. Цена этой платы 100 грн.
Желающие приобрести могут обращаться ко мне в личку.
сейчас прорабатывается вопрос комплектации наборов для сборки в двух вариантах( см. приложение):
- печатная плата с маской и маркировкой + комплект деталей, устанавливаемых на неё
- печатная плата с маской и маркировкой + полный комплект деталей (кроме блока КПЕ), включая все органы регулировки, разъёмы,провода.

[Mikail56]

Здравствуйте Сергей Эдуардович! Вы рекомендуете применять китайские контурные катушки. На Кубанском форуме рекомендовали убирать встроенные конденсаторы. Вы на этом никогда не заостряли внимание. Ёмкость я убрал. Проверил индуктивность на Вашем измерителе индуктивности. Частота бегает. На советских катушках частота изменяется гораздо медленнее. Что Вы посоветуете?

[US5MSQ]

Здравствуйте Сергей Эдуардович! Вы рекомендуете применять китайские контурные катушки. На Кубанском форуме рекомендовали убирать встроенные конденсаторы. Вы на этом никогда не заостряли внимание. Ёмкость я убрал. Проверил индуктивность на Вашем измерителе индуктивности. Частота бегает. На советских катушках частота изменяется гораздо медленнее. Что Вы посоветуете?

Здравствуйте Михаил.
Я никогда не рекомендовал ставить китайские или просто импортные каркасы от контуров ПЧ 455 кГц в гетеродинные контура. Им там не место в виду низкой механической прочности. В крайнем случае допустимо их применение, на мой взгляд, в контурах опорников на низких частотах (128-200 кГц).

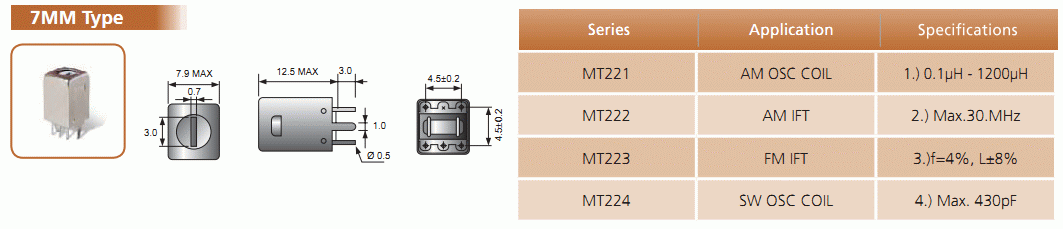

Я советовал их использовать в резонансных контурах и ПДФ, потому как фактически это броневые сердечники из карбонильного железа и по проницаемости и величине потерь - почти аналоги наших типа СБ-9а, СБ12а и пр. Так имеющиеся у меня каркасы контуров ПЧ МТ222 (см. приложение) весьма серьёзный изготовитель рекомендует использовать (и использует в промышленных конструкциях) вплоть до 30 Мгц. У меня аппетиты скромнее - поэтому применяю не выше 14-15 Мгц. А встроенные конденсаторы, за редким исключением примением контуров ПЧ по прямому назначению, надо убирать.

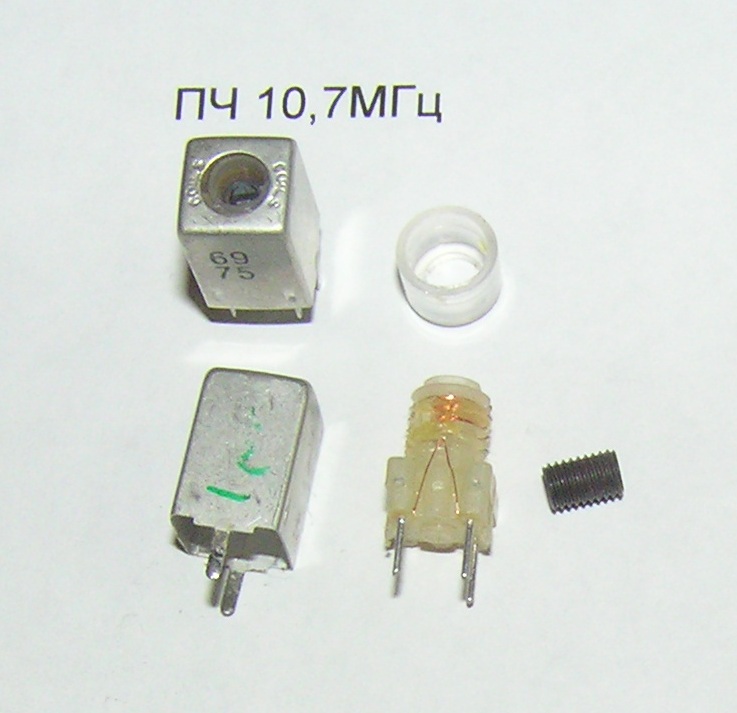

А в ГПД всех своих малогабаритных приёмников я ставлю, чего и всем советую, импортные малогабаритные секционированные каркасы (типа показанного на фото), подобные применялись когда-то в контурах ПЧ 10,7 МГц.

[Mikail56]

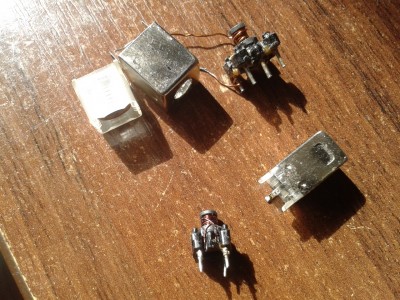

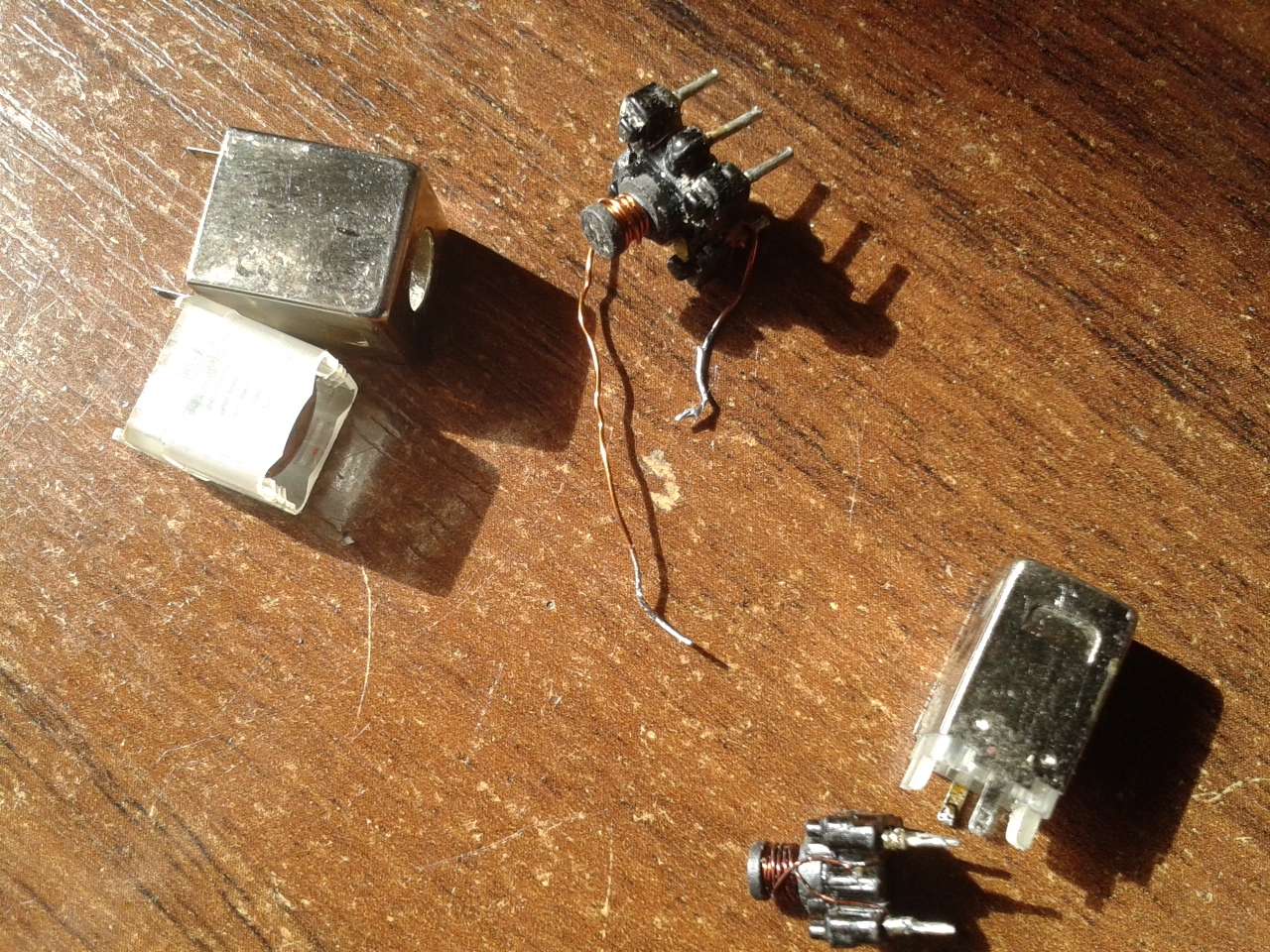

Здравствуйте Сергей Эдуардович! Как у Вас на фото, я, в своё время искал, но не смог найти. Картинки я вставлять не умею, но в информации написано: оранжевый - фильтр ПЧ-ЧМ 10,7 МГц.
Я и попробовал, а так я ставлю выше 3 МГц контура от блоков цветности, чем сейчас и займусь. Спасибо за консультацию. Сергей Эдуардович! Не могли ли Вы на своём сайте выделить страницу для вопросов по таким тонкостям? А то ведь на таких тонкостях такие, как я и попадают и ничего не получается.

[US7ILY]

В ПДФ я применяю вот эти, от китайских RX . Только прежде испытую на добротность. Применяю, у которых добротность больше 90.

[/b]И работают на ОК! Затухание в полосе не более 3дб, а то и лучше.

[Mikail56]

У меня такие-же. Как Вы меряете добротность?

[US7ILY]

У меня такие-же. Как Вы меряете добротность?

Добрый день. Добротность измеряю с помощью щупа к NWT. Щуп-приставка к NWT для тестирования контуров. Измерять необходимо на частоте, на которой будет работать контур. http://us5msq.com.ua/page/2/

[ut5lp]

Импортные контуры,к нам попадают,как правило,из разборки импортных устройств.Ориентировочно определить,
на какую частоту настраивал их дядюшка Ляо,можно по количеству витков,на них намотанных(все равно,ведь,перематывать) А в таких контурах,как на фото US7ILY есть еще один признак.В контурах на 455,щечки на шпулях толще.

[US7ILY]

Импортные контуры,к нам попадают,как правило,из разборки импортных устройств.Ориентировочно определить,
на какую частоту настраивал их дядюшка Ляо,можно по количеству витков,на них намотанных(все равно,ведь,перематывать) А в таких контурах,как на фото US7ILY есть еще один признак.В контурах на 455,щечки на шпулях толще.

Сергей, спасибо за инфо, на этот нюанс как то не обращал внимание.
