Трансивер RA3AAE на 160 м

[Ivan_Ivanov]

Сергей Эдуардович, спасибо.
Дело в том, что "на антресолях", вместе с платой ТПП, лежала собранная плата УМ.
Вот и возникла идея вместо родного УМ, воспользоваться старинной заготовкой.
У меня ещё "завалялась" пачка новеньких КТ903Б.
Это ведь хобби, которое приносит удовольствие, так что, буду пробовать разные варианты.

[Ivan_Ivanov]

Сергей Эдуардович, выручайте.
Решил перетянуть трансивер на 80-ти метровый диапазон и заблудился в "трёх соснах".
ГПД вогнал без проблем, а вот с умножителем, хотя там всего три детали, "лыжи не едут".
Напряжение с ГПД, на базу Т4 приходит с частотй 1800 кГц и 150 мВ, а вот на выходном контуре, всего 20 мВ и никакого умножения.
Монтаж и номиналы проверил на три раза.
Резистры R18 - 1К, R19 - 22К. Напряжения на транзисторе Т4, база - 8.2, эмиттер - 8.2, коллектор - 0 вольт.
Индуктивность L8 -44 мкГн, ёмкость С32 - 47 пикофарад.
Транзистор заперт. Как его открыть? В чём заковыка?

[US5MSQ]

Мы, вероятно, о разных схемах говорим, я ориентируюсь на схему из Радио,1982,№10, где умножитель выполнен на V20.
Чтобы он нормально заработал, на него должно поступать переменное напряжение не менее 0,5Вэфф (1,5В Up-p).
Так что проблему нужно искать в ГПД - вероятно низкая добротность контура (катушки? конденсаторов?)

[Ivan_Ivanov]

Спасибо.
Я ориентируюсь по схеме из книги "Трансиверы прямого преобразования" 1984 г.
Но если Вам будет удобно, то можно и по публикации из журнала "Радио".
Самое интересное, что никаких изменений, кроме уменьшения индуктивности и ёмкости, я в каскад не вносил и на 160 метрах, он таки работал.
Буду пробовать увеличить амплитуду входного сигнала. О результатах отпишусь.

[Ivan_Ivanov]

Сергей Эдуардович, спасибо за подсказку.
Всё оказалось так, как Вы и говорили. Причина оказалась действительно в малой амплитуде сигнала с ГПД.
Поменяв индуктивность и ёмкости в контуре ГПД, я забыл поменять значение емкостей в емкостном делителе.
Соответственно амплитуда сигнала достаточная для 160 метров, резко просела при переходе на 80 метров.
Новые значения конденсаторов С36, С37 вместо 2400 пФ - 1000 пФ. (по журналу "Радио").
Уже послушал 80 метров - полёт нормальный. Сегодня вечером или завтра утром постараюсь выложить аудио запись эфира.

[Ivan_Ivanov]

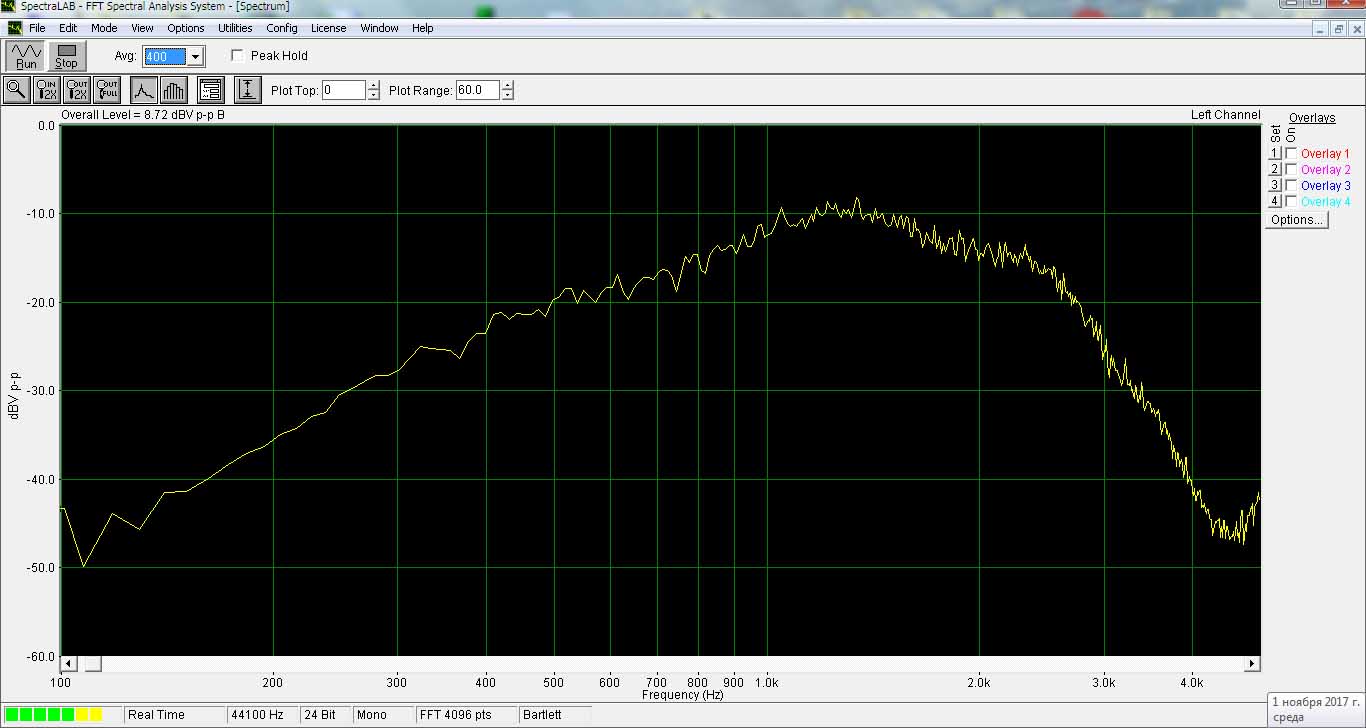

АЧХ трансивера с эфира в Спектралаб.

АЧХ

[Ivan_Ivanov]

Запись эфира. Диапазон 80 метров. Телефон.

Телефон 80 метров.zip

(1.22 МБ) 207 скачиваний

[US5MSQ]

Эфир шумноват, а может прохода не было, а так хорошо звучит ваш ТПП и настройка стабильна.

[Ivan_Ivanov]

Шумный эфир, это самое начало вечернего прохода. Ближе к полуночи становится немного чище.

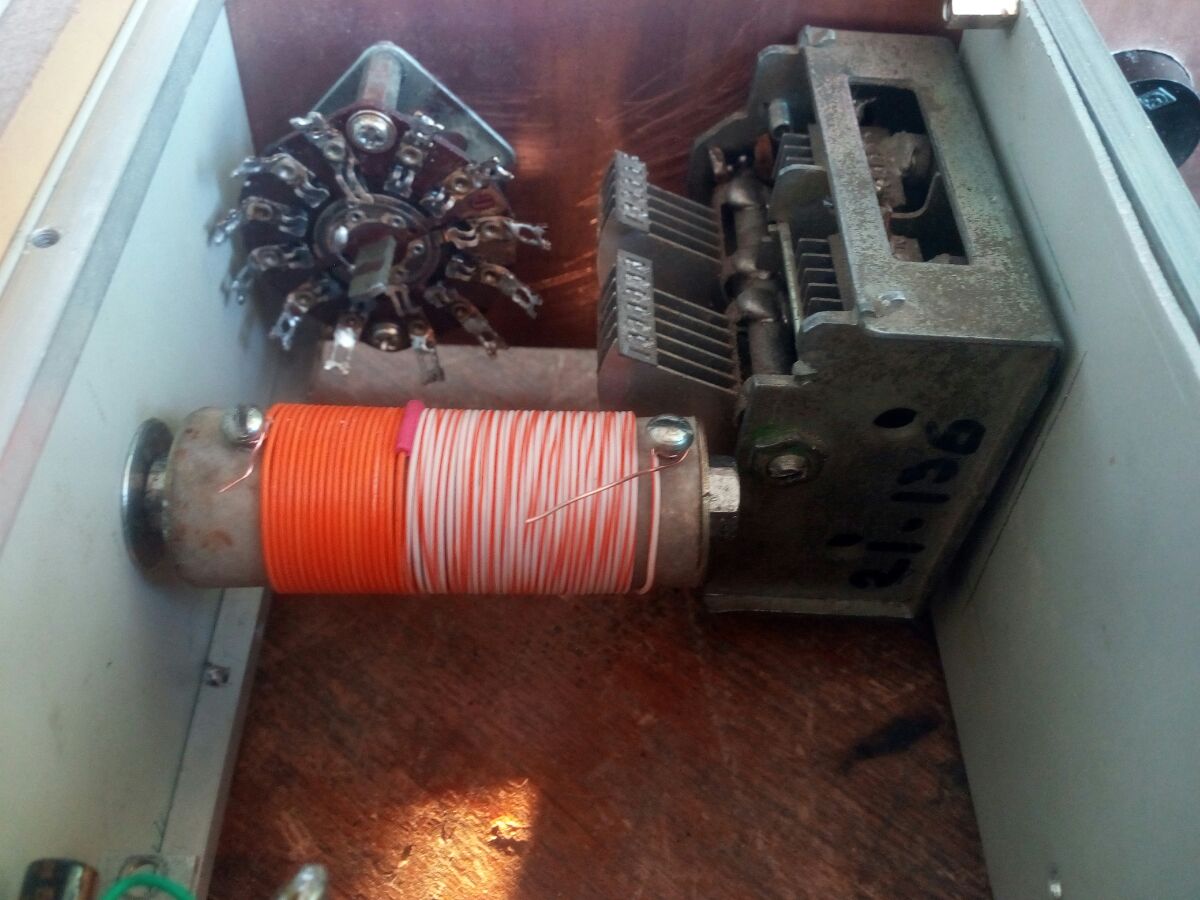

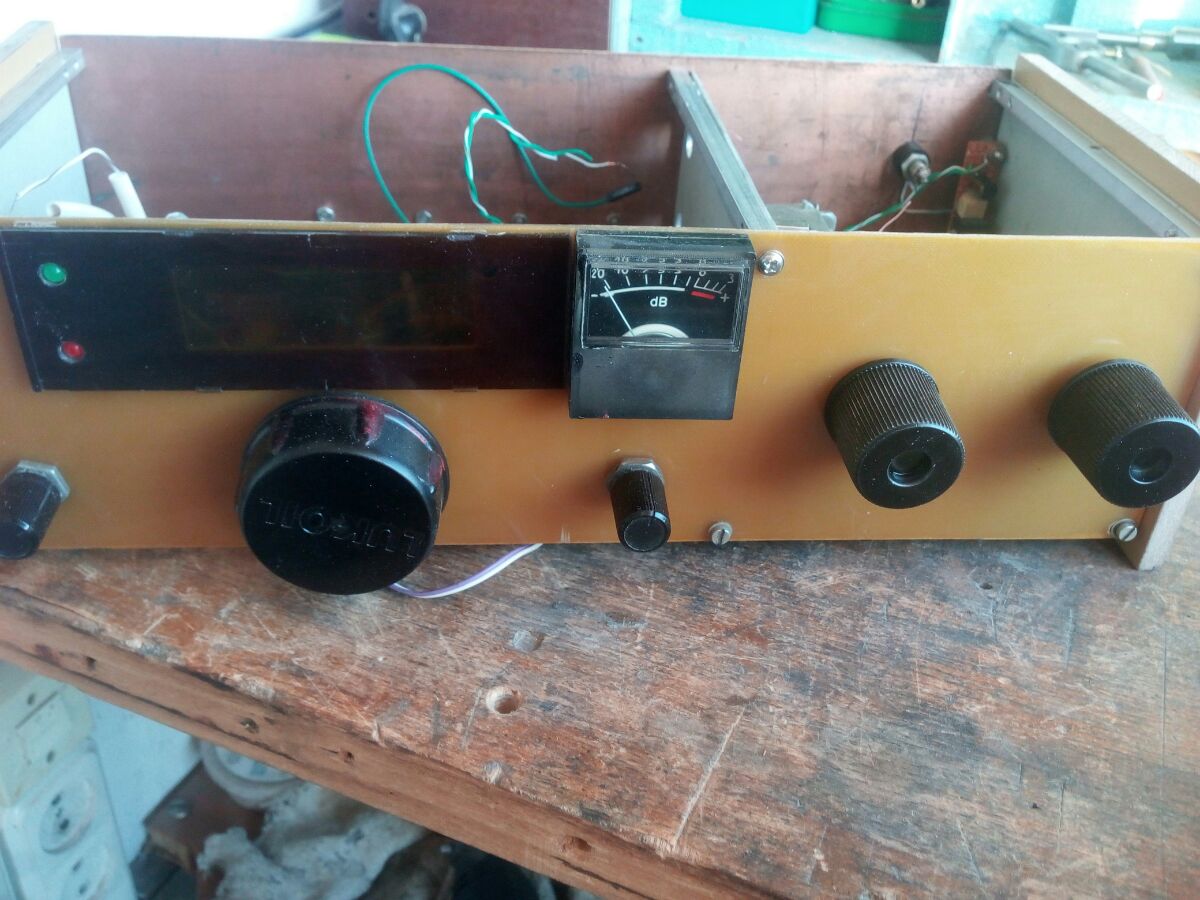

Ну и ещё немного фотографий аппаратика в "процессе".

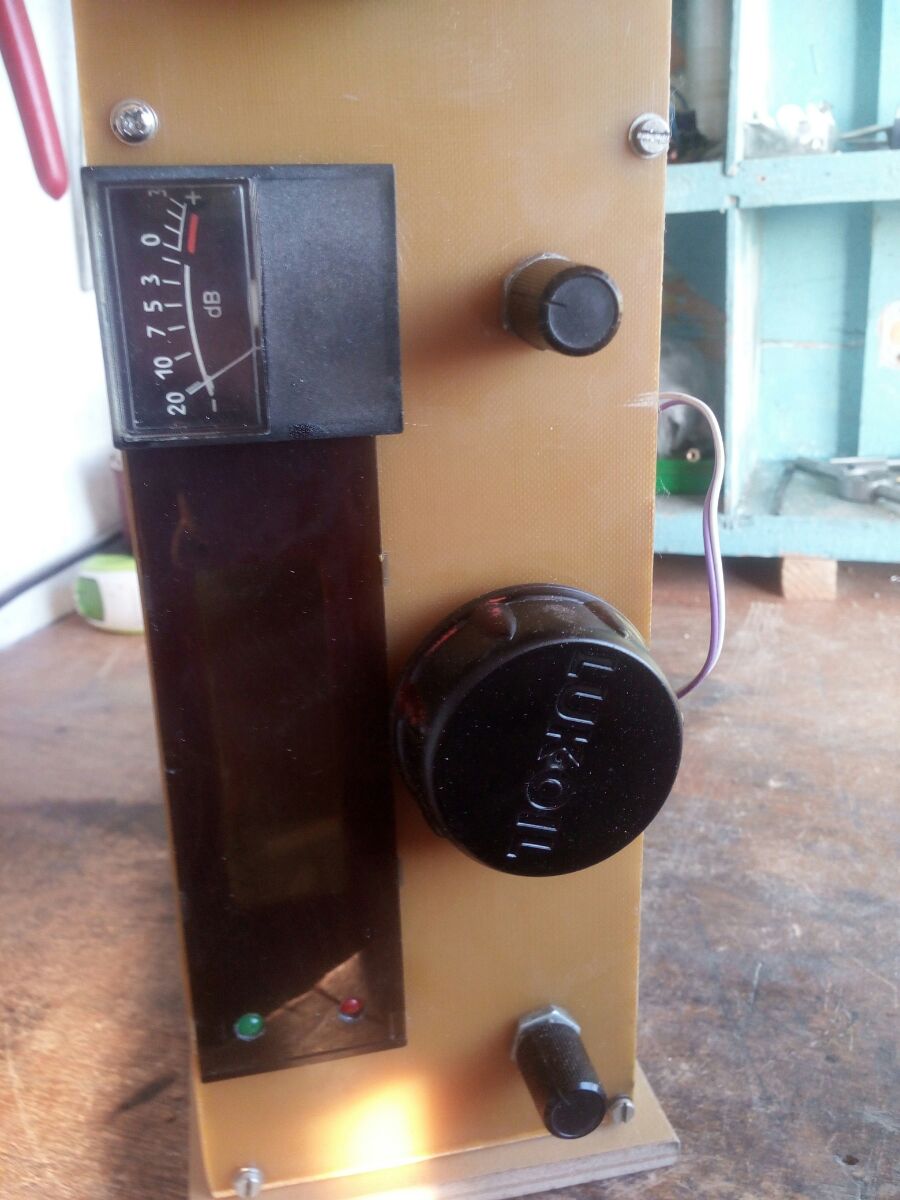

Морда лица.

[Ivan_Ivanov]

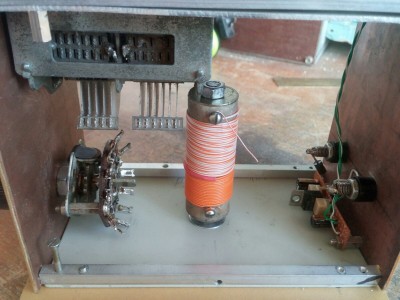

От затеи с УМ от "Радио-76" пришлось отказаться.
В отсеке УМ, оказалось слишком мало места.
