Малоламповый TRX

[US5MSQ]

Ну если уже применяется цифровой делитель, а смеситель выполнен на цифровых ключах, то при одинаковом напряжении питании обоих узлов проще и оптимальнее подавать сигнал напрямую, без всяких переходных устройств (фильтров и т.п.)

[UT6MAL]

Спасибо, Сергей.
Значит применю делитель без фнч и увч.
Я опасался, что напряжения на на входе(5) смесителя может не хватить.
Сейчас перечитываю форум на qrz.ru, выписываю в ворд вопросы и ответы.
Николай.

[UT6MAL]

Здравствуйте, Сергей!
Извините, может мои вопросы и глупые, но не с кем посоветоваться,
а своих знаний увы не хватает.
Просмотрел форум по мл тrх.
Так общем всё понятно, но так как я в основном "слушатель",
то появилась мысль сделать чисто приёмник и в одном корпусе
отдельный тракт на передачу т.е. линейка УР1(3)-ЭМФ-к574-ЭМФ-SA612 и далее.
Использовать на передачу только 1см приёмника и дпф.
Опорник и ТГ остаются на месте.
Задумка такая, в центре корпуса ГПД-Р107м с делителем, по одну сторону плата rx, по другую-tx. Корпус готовый есть, места хватит. Деталюшки фактически все есть,
и для rx и для tx. КФ "ленинградский", ADG774-2 шт., ДПФ типовой от Дружбы с увч и атт., ламп достаточно, транс правда великоват тан-46, но места хватит.
Подскажите, как рационально изменить схему в таком случае.
Например 6ж52п оставить только для tx или всё же использовать и качестве увч rx?
Да, Сергей, если у вас есть проблемы со временем, то по свободе прокомментируйте
мой "опус", подожду.
Николай.

[monashek]

Здравствуйте, Сергей Эдуардович. Перерыл всю ветку на cqham-е по этому трансиверу и нашел вот 2 эти поста:
Схема и печатка смесителей http://www.cqham.ru/forum/showthread.ph ... post448076
Схема и печатка основной платы http://www.cqham.ru/forum/showthread.ph ... post451375
Это окончательные варианты схем и плат или были еще изменения? Если это не последние варианты то может у вас есть последняя информация по МЛTRX собранная в одном месте? Если есть то выложите пожалуйста для скачивания.

[US5MSQ]

Здравствуйте.
Выложил на первой странице во втором сообщении в архиве всю имеющуюся у меня информацию по МЛ ТРХ

[monashek]

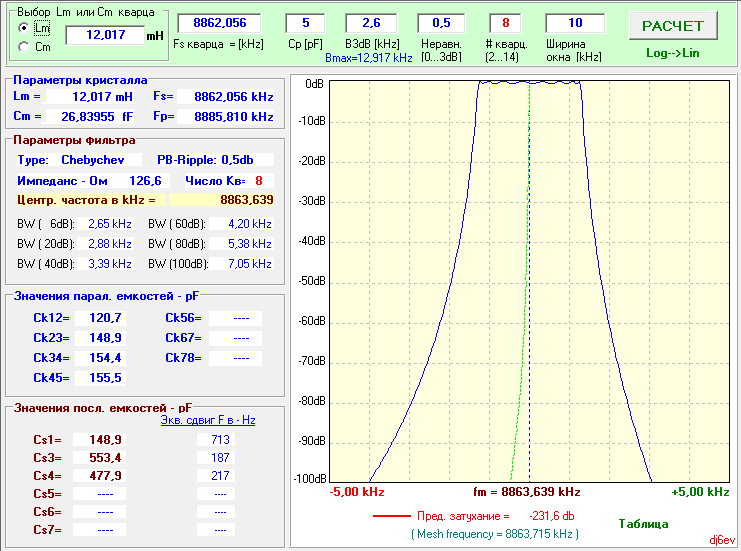

Здравствуйте. Решил повторение МЛTRX начать с создания кварцевого фильтра. Вот такие расчеты у меня получились.

Не нашел информацию как рассчитать Rф и Cф для стенда http://us5msq.com.ua/forum/viewtopic.php?f=16&t=153. Подскажите где почитать как их рассчитать?

[US5MSQ]

Здравствуйте.
Всё правильно: танцевать нужно от печки, а делать трансивер/приемник с КФ

[monashek]

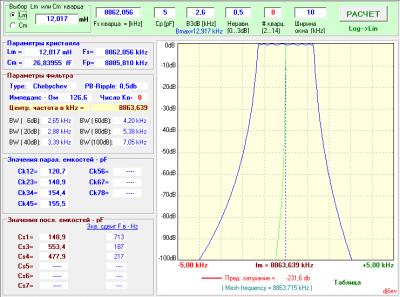

Не нашел информацию как рассчитать Rф и Cф для тестового стенда КФ http://us5msq.com.ua/forum/viewtopic.php?f=16&t=153. Подскажите где почитать как их рассчитать?

[US5MSQ]

Ну так в расчётной таблице Дишала указано Rф=126,6 Ом, а Сф отсутствует, т.е. Сф=0.
Т.о.Вам нужно выбрать R2=100 Ом и R3=130 Ом

[monashek]

Понятно теперь, спасибо за подсказку
