Трансивер STEP II

[US5MSQ]

Можно вставлять картинки ( и другие типы файлов -см. допустимые форматы )прямо здесь в своём сообщении.
Для этого нажимаем внизу экрана кнопку "добавить вложение", в открывшемся окошке выбираем файл, то бишь указываем к нему путь и нажимаем кнопку "добавить файл".
Вот и вся премудрость

[ul-hant]

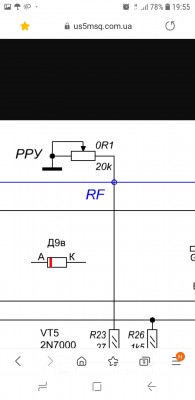

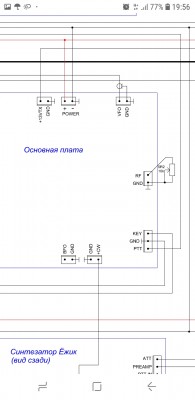

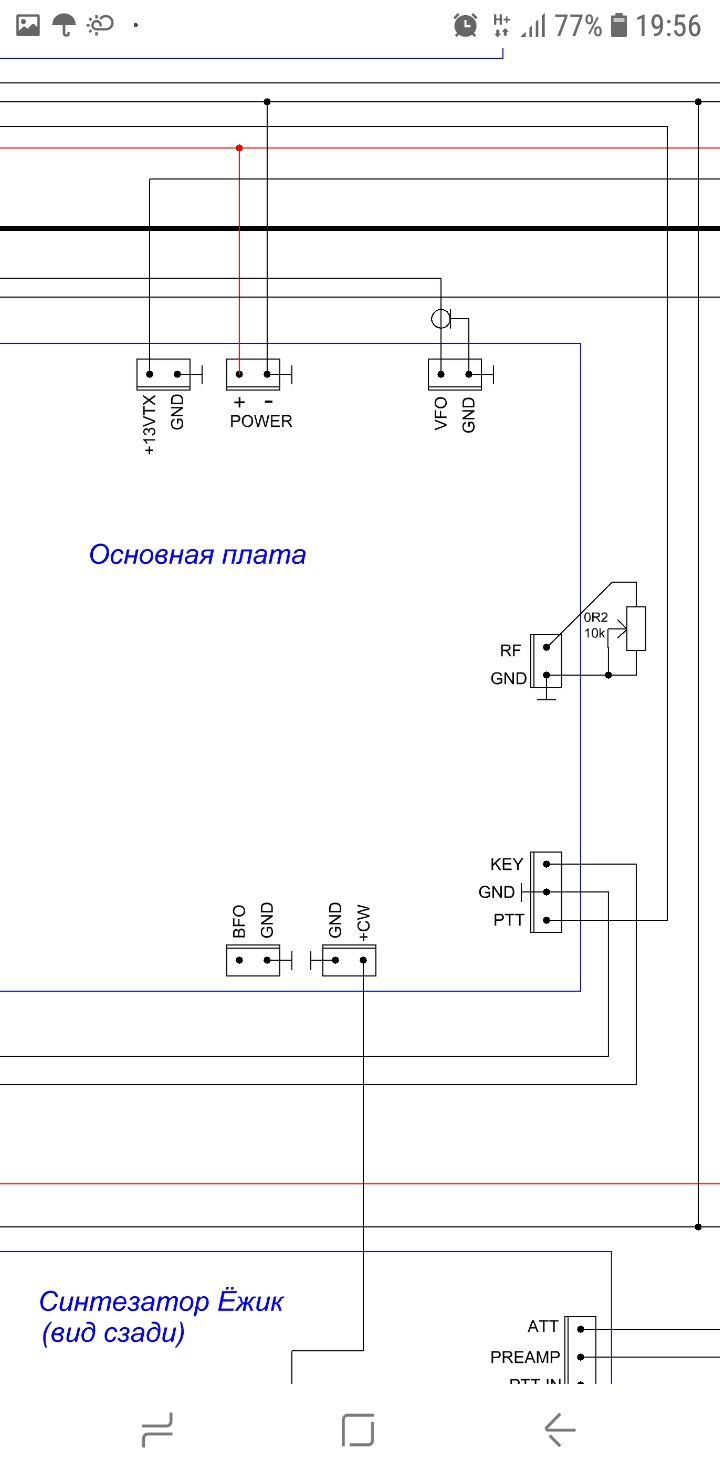

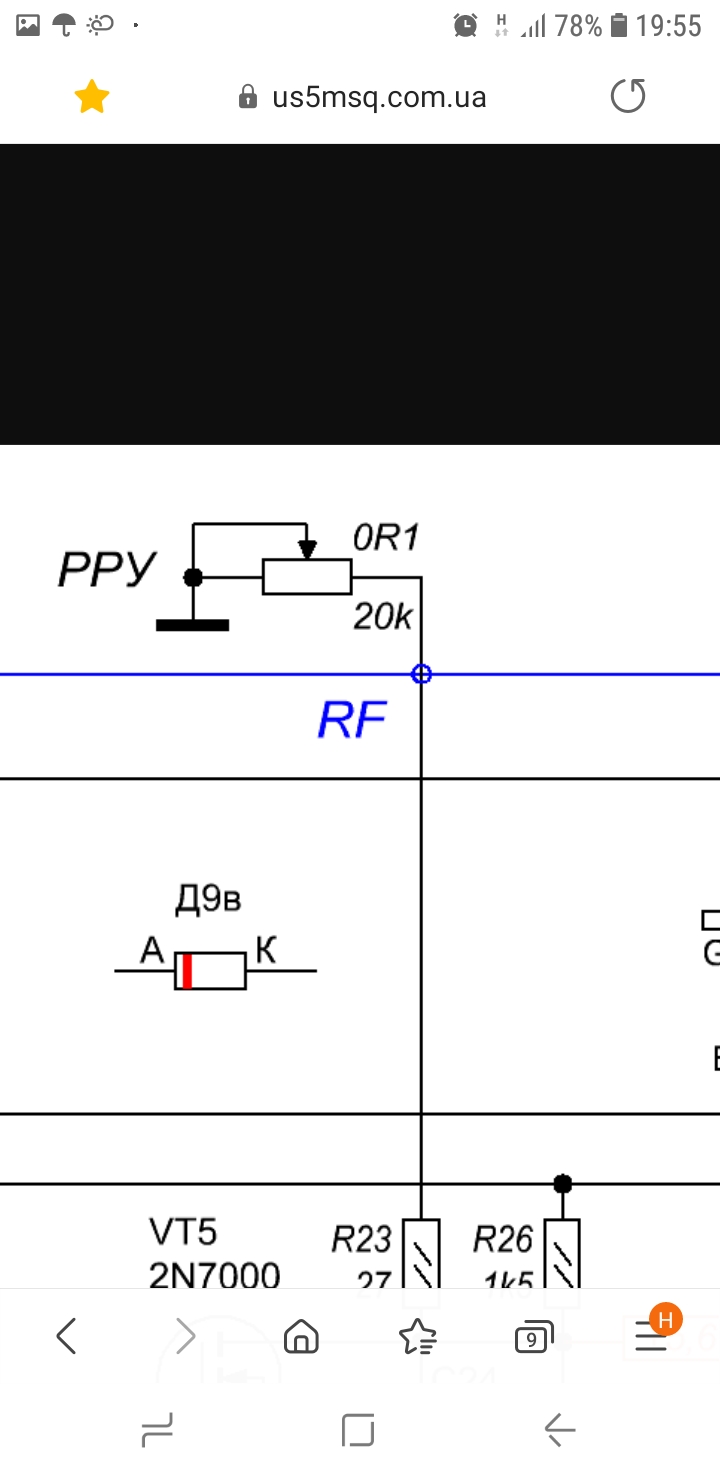

Доброго вечера всем! Давно читаю ваш форум, но написать решился только сейчас, Сергей Эдуардович, а почему на схеме основной платы резистор РРУ 0R1 20к, а схеме внешних соединений он же но уже с номиналом 10к. Где правильно?

[US5MSQ]

Здравствуйте.
Это я прозевал , правильно должно быть 20к, но в общем-то не критично, будет нормально работать и с 10к.

[UT5ULJ]

Доброго вечера всем! Давно читаю ваш форум, но написать решился только сейчас, Сергей Эдуардович, а почему на схеме основной платы резистор РРУ 0R1 20к, а схеме внешних соединений он же но уже с номиналом 10к. Где правильно?

Єто не критично. В єтом месте будет работать тот и тот

[UT5ULJ]

https://youtu.be/8Aqqp6Cx3-k

[UT5ULJ]

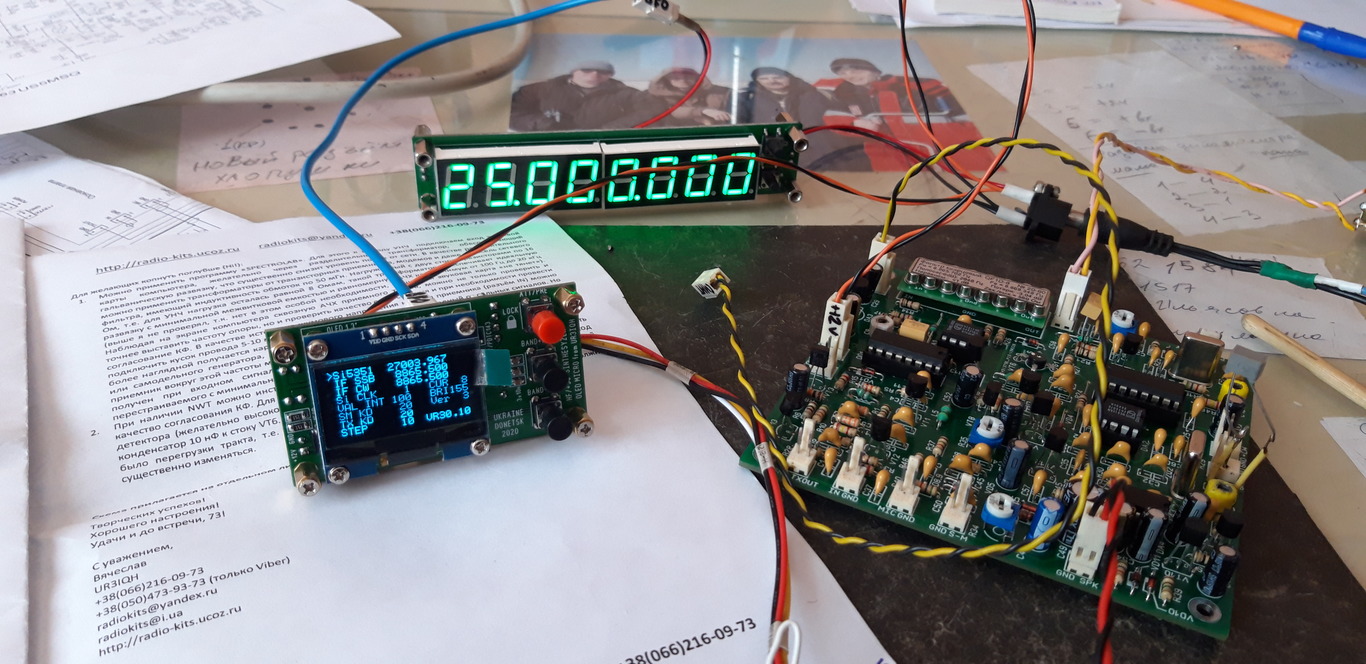

YНачал сборку.

https://youtu.be/8Aqqp6Cx3-k

[US5MSQ]

UT5ULJ
Спасибо за видео, с удовольствием посмотрел, надеюсь на продолжение

[UT5ULJ]

UT5ULJ
Спасибо за видео, с удовольствием посмотрел, надеюсь на продолжение

Да я сам надеюсь. Пока собераю платы в голове вынашива идею шаси, оптимальній размер и компоновка внутри.

[ul-hant]

Здравствуйте.
Это я прозевал , правильно должно быть 20к, но в общем-то не критично, будет нормально работать и с 10к.

Спасибо за ответ, тоже начал сборку Вашего трансивера, пока собрана только основная плата, синтезатор покупал уже собраный.

[ul-hant]

Еще просьба ко всем кто собрал данный трансивер, подскажите как Вы разводили питание. Лучше с фото. На схеме внешних соединений показано, что в первую очередь 13,8в заходит на УМ, а вот на остальные блоки как реализовать соединения? Тупо с платы УМа по 4 провода на "+" и по 4 провода на "-". Или поставить какой нибудь клеммник на 10 клемм, запаралелить по 5 клемм на + и -. Хочется сделать правильно и красиво. И какое сечение проводов должно быть.
