Настройка транзисторного радио при помощи NWT-7

[wowscheg]

Сергей Эдуардович, увидел схему высокоомного приставки-щупа для NWT.

С помощью такого щупа можно настраивать ДПФ, например для приемника на двухзатворных транзисторах?
Я правильно понимаю?

[US5MSQ]

правильно понимаете
Для настройки ПДФ этого приемника, выход NWT подаете прямо на вход ПДФ, катушку гетеродина, дабы он не мешал, замыкаем накоротко, а выходной сигнал на высокоомный пробник снимаем с разъема J1. Уровень сигнала выбираем таким ( у меня это обычно -20...-30 дБ), чтобы не было перегрузки испытуемого тракта (и процессе работы не забываем регулярно проверять отсутствие перегрузки тракта!) - проверка проста: при включение доп. аттенюатора форма АЧХ не должна заметно меняться.

[wowscheg]

Спаял щуп-приставку, подаю на нее питание, подключаю ее вход к выходу NWT и запускаю режим ГПД на 10 МГц. Так вот, при подключенном входе приставки к выходу NWT просаживается синус с 200 мВ до 35 мВ. На выходе приставки, точно так же 35 мВ, выход пока никуда не подключен. Правильно ли работает, так и должно быть?

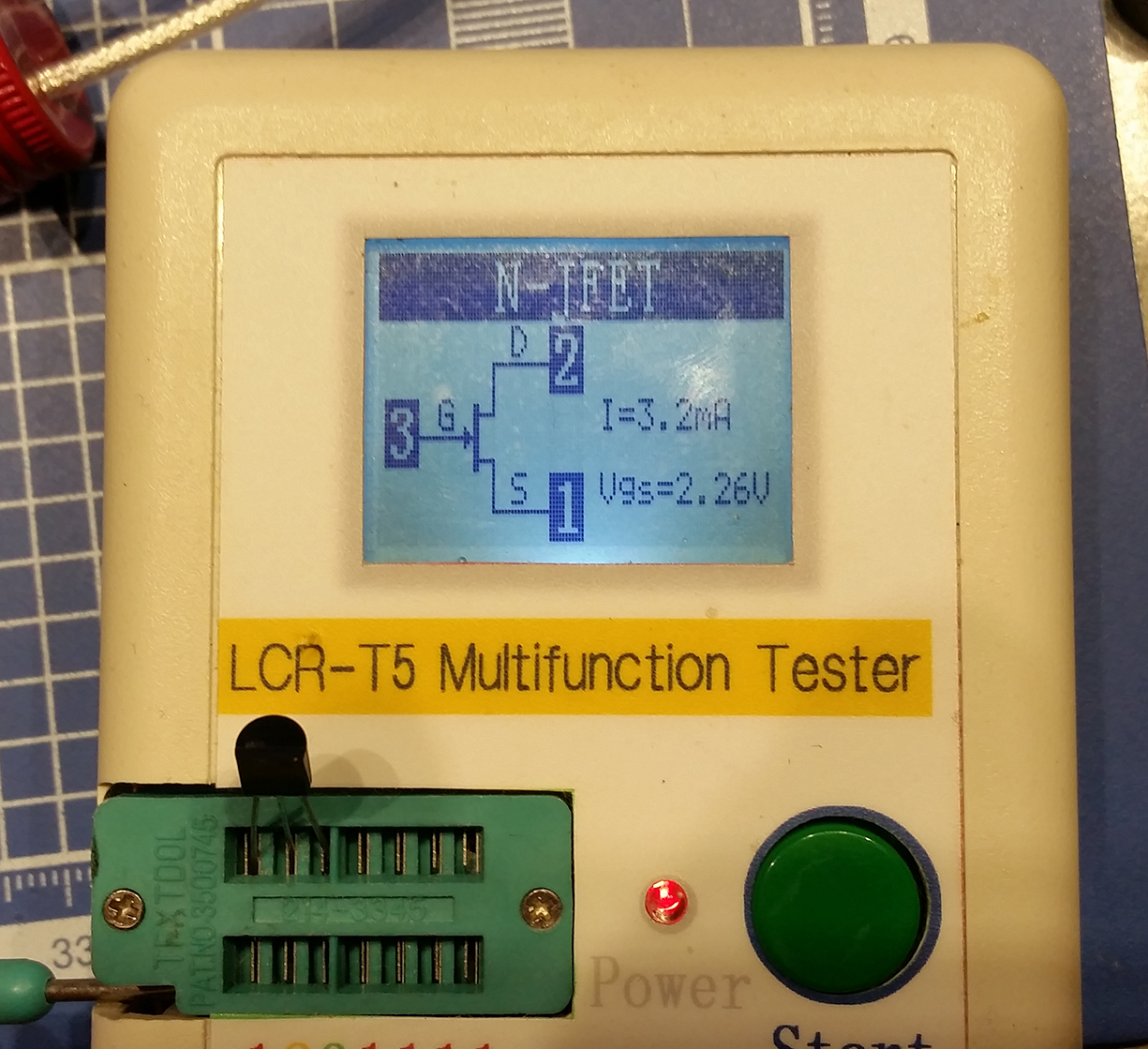

Подозрения у меня на поддельные J310 так как отличаются цоколевкой от даташита. Или приборчик врет...

[US5MSQ]

По даташиту сток и исток наоборот.
Прежде чем подключать к прибору, нужно проверить правильность монтажа, режимы по постоянному току и при необходимости выставить требуемые. Кстати легко измерить и входное сопротивление щупа - на низкой частоте (1 МГц) оно примерно равно 300 кОм, т.е. если подключить его вход к выходу генератора, то на выходе напряжение упадёт примерно в 2 раза.
Очевидно, что на входе Вашего щупа низкое сопротивление - ищите причину, вероятно, ошибку в монтаже.

[wowscheg]

Потребление по 12 вольтам вышло 35 мА
На коллекторе 3906 4.7 вольта при резисторе R2 360 Ом.

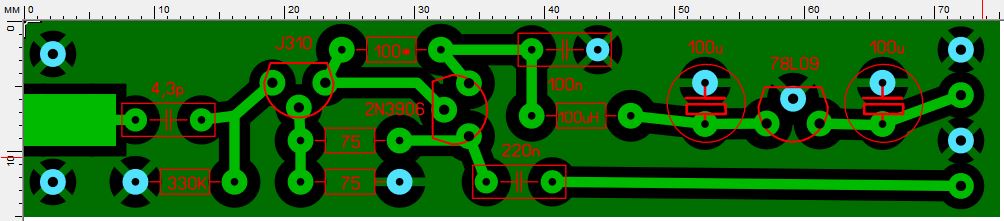

Монтаж проверил, вроде все правильно, на всякий случай картинку платы:

Нашел причину сильной просадки, коротош был на плате.
Теперь, если вход щупа подключить на выход NWT то никакой просадки нет. Проверял на 1 МГц. Теперь если на входе щупа-приставки 150 мВ то на выходе 180 мВ. Причем если поменять местами сток и исток, картина не меняется. Как такое возможно?
Спасибо.

[US5MSQ]

Возможно, особенно на достаточно низких частотах, т.к. у многих современных полевиков симметричная структура канала, но лучше делать по даташиту

[mr.Woland]

та же проблема с полевиком и у меня http://us5msq.com.ua/forum/viewtopic.ph ... 5&start=10
одинаково работает что меняю сток с истоком, что не меняю
но запаян не по даташиту ,к сожалнию запаял в корпус щуп уже...

[mr.Woland]

Cергей Эдуардович тренируюсь,испытываю щуп для настройки контуров
подключил его паралельно обмоткам эмф Р76 увидел резонанс на 800кгц
подключил паралельно обмотке переменный конденсатор
но почему то на частоте 500 кгц есть какой то паразитный резонанс,в не зависимости от основного
чем ближе к 500 кгц я сдвигаю резонанс тем больше он становиться
когда сдвигаю основной резонанс на 500кгц горб совсем кривой становиться
что это может быть?
видео: https://youtu.be/vVYJeNp__BY

[US5MSQ]

Неудачный предмет выбрали для тренировки
Этот щуп предназначен для тестирования отдельных ( не связанных в ФСС) контуров, а ЭМФ - это связка резонаторов-контуров высокой добротности ( сотни единиц, а может и тысячи!), возбуждаемых (а, следовательно, имеющим сильную связь с ними) низкодобротным (примерно 10-15) контуром и потестировать ( увидеть АЧХ) его на этом фоне не реально.

[vitah]

Здравствуйте Сергей Эдуардович!У меня есть прибор nvt-200 .Я сделал плату высокоомного пробника по схеме Соболя Андрея ,а у Вас другая схема .Каким из этих пробников лучше пользоваться?
