Простой трехдиапазонный ППП

[US5MSQ]

Коллеги, не знаю что и ответить - собран уже не один десяток этих ППП и о подобной проблеме никто мне не писал....
Может быть неправильно наматываете катушку?
Начинать намотку нужно снизу каркаса, с "горячего" конца, так чтобы "земляной" конец и, разумеется, отвод (или катушка связи) разместились вверху каркаса, накрываемого сверху ферритовой чашкой. В этой части каркаса величина магнитного потока максимальна и постоянна, мало зависит от положения сердечника и, соответственно, максимальна и постоянна магнитная связь между частями катушки (и с катушкой связи в т.ч.).

[Ivan_Ivanov]

Я и сам чувствую себя неловко.
Простая схема, минимум деталей, у всех работает, а у меня не запускается.
Катушку мотал начиная снизу от "землянного" конца, четыре витка и отвод, затем остальные восемь наверх к "горячему" концу.
Сергей, последую Вашему совету и перемотаю "задом наперёд". О результате отчитаюсь.
ЗЫ.
В моём каркасе вместо ферритовой чашки стоит капроновая. Может проблема в этом?

[US5MSQ]

ну конечно, для капроновой гильзы намоточные данные другие - приведены в статье - витков должно быть 18!
И экран должен быть алюминиевый (не магнитится магнитом) - это важно! В распространённых в последнее время китайских каркасах (подобных каркасу тип 3 -см.http://us5msq.com.ua/forum/viewtopic.php?f=23&t=103 ) экран железный (магнитится) и обладает повышенными потерями, т.е. добротность катушки с таким экраном без ферритовой чашки будет крайне низкой и это может быть причиной плохого запуска гетеродина.

[Boris]

ну конечно, для капроновой гильзы намоточные данные другие - приведены в статье - витков должно быть 18!
И экран должен быть алюминиевый (не магнитится магнитом) - это важно! ...

Пошёл посмотреть.
Точно, у меня экран железный! Вот где собака порылась...
А гильза ферритовая, 19 витков дают приблизительно 1 мкГн.
Спасибо, Сергей, за науку.

[Ivan_Ivanov]

ну конечно, для капроновой гильзы намоточные данные другие - приведены в статье - витков должно быть 18!
И экран должен быть алюминиевый (не магнитится магнитом) - это важно! В распространённых в последнее время китайских каркасах (подобных каркасу тип 3 -см.http://us5msq.com.ua/forum/viewtopic.php?f=23&t=103 ) экран железный (магнитится) и обладает повышенными потерями, т.е. добротность катушки с таким экраном без ферритовой чашки будет крайне низкой и это может быть причиной плохого запуска гетеродина.

Перемотал катушку, "горячим" концом снизу, поменял капроновую юбку на ферритовую, экран снял.
Всё равно не заводится.

[Ivan_Ivanov]

Из какого материала экран не знаю, но когда одеваю его на катушку, её индуктивность падает с 1,58 микрогенри до 1-0,99 микрогенри.

[Ivan_Ivanov]

Ну наконец-то запустил.
Одел ферритовую юбку и экран, транзистор заменил на КП302БМ.
Частота 5482 кГц, размах около 5 вольт пик ту пик. Транзистор ощутимо греется.
Буду воевать дальше. Надо отматывать витки.

[Ivan_Ivanov]

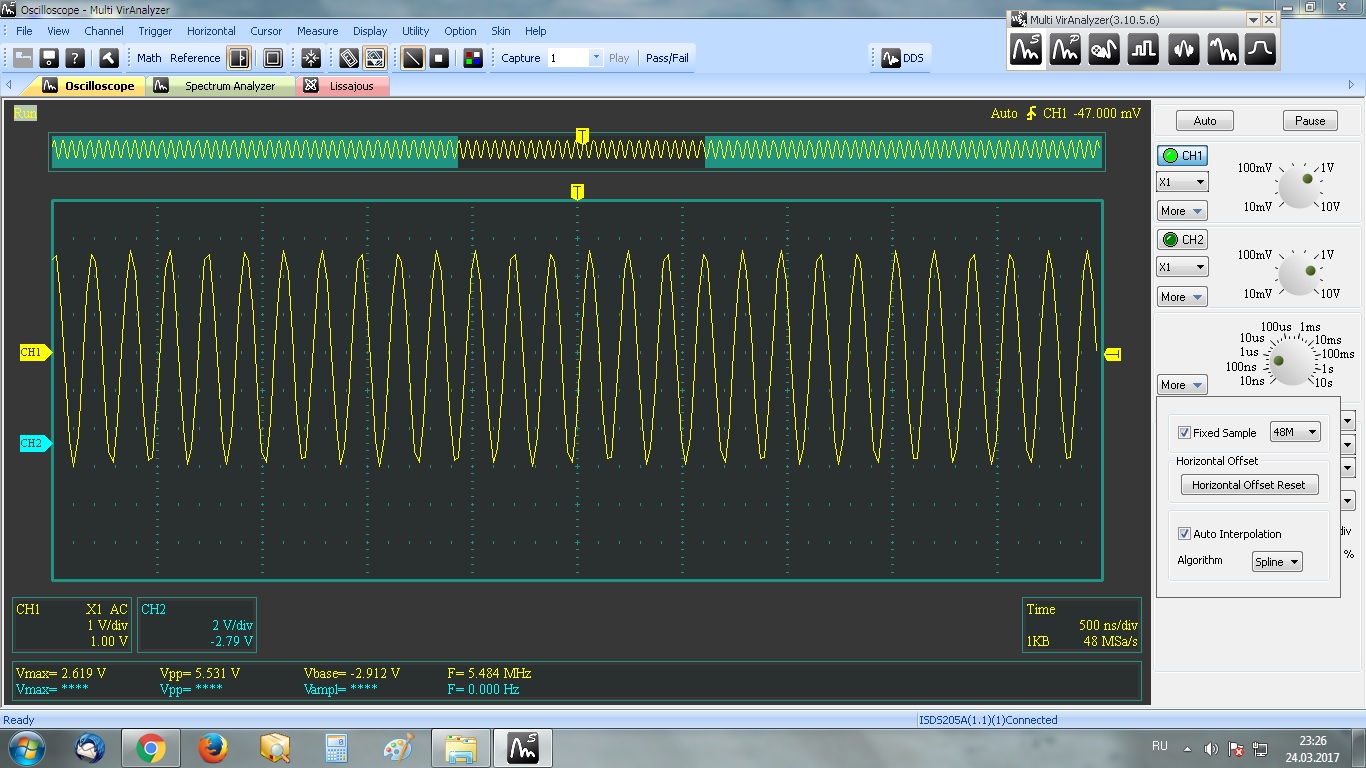

Картинка с USB-осциллографа.

[Ivan_Ivanov]

Всем добрый день.

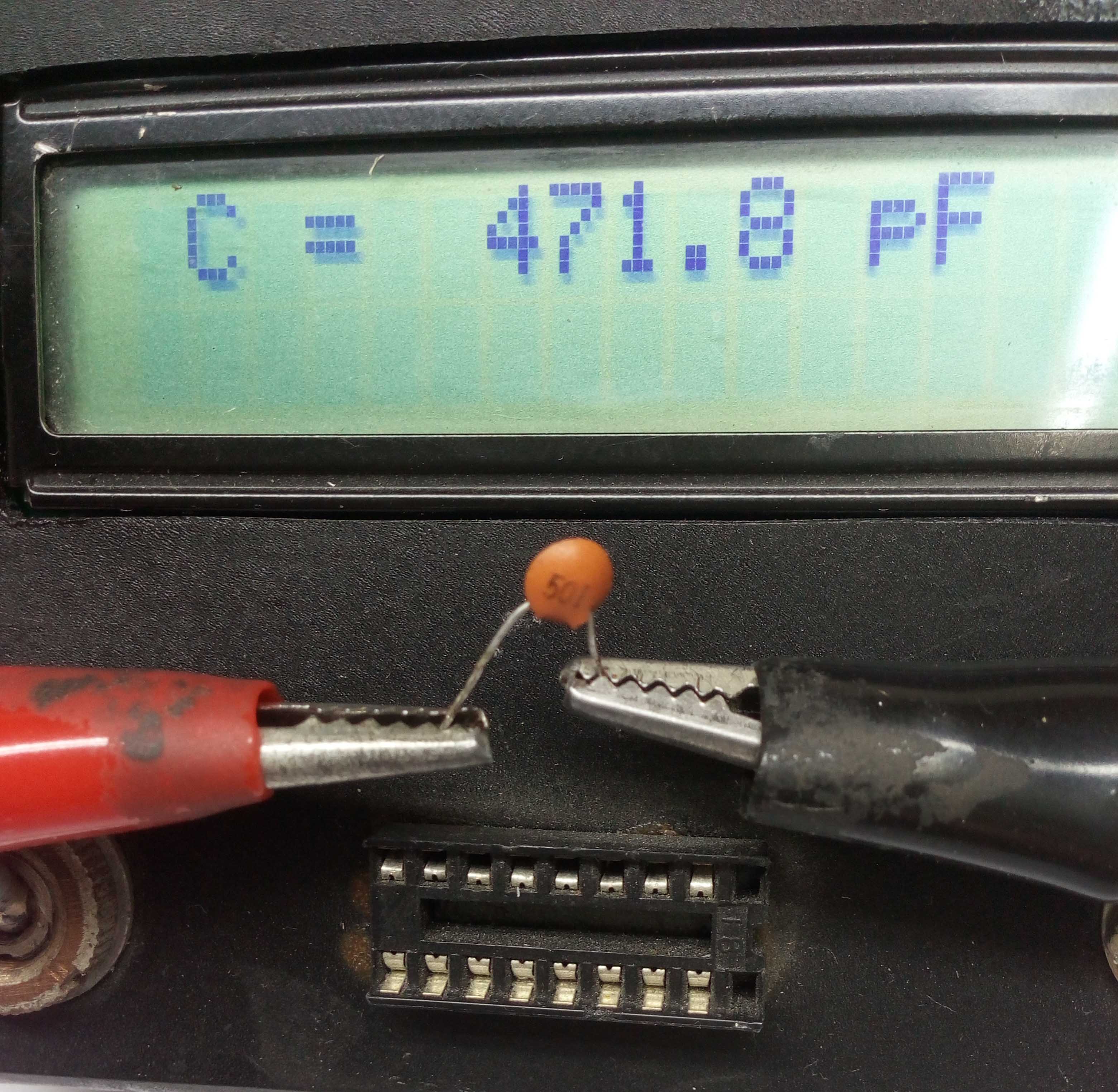

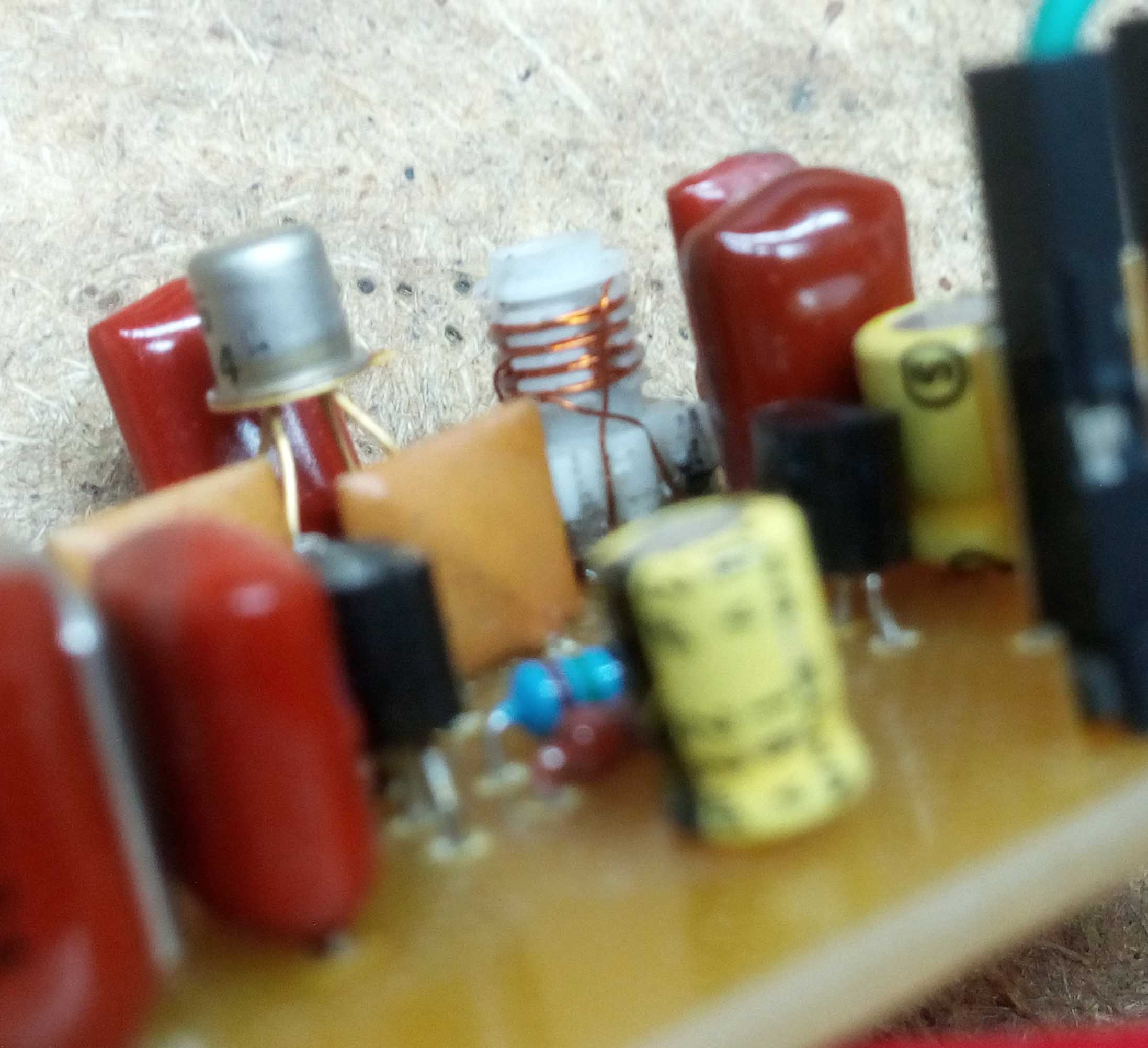

Поборол проблему с ГПД. Виновником оказался контурный конденсатор С13.
При нормальной ёмкости, он наглухо заваливал добротность контура.

[Ivan_Ivanov]

Распаял и настроил полосовики на 40 метров, слушаю какой-то контест.
Приём уверенный, но надо делать аттюнератор.
Через звуковую карту сделал запись эфира, в формате WMA, но не могу её прицепить.
Помогите, кто может!
