Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[rm4hq]

Подскажите схему не компромиссных ДПФ на 80 и 40м с нормальным (полным) переключением и перекрытием по частоте.
Желательно без контурных катушек

Здравствуйте.
А разве контура без контурных катушек бывают???

Без катушек связи я имел ввиду

[US5MSQ]

Со стандартными аксиальным дросселями устроит?
Тогда лучше всего подходит схема ПДФ приемника Junior. Для диапазона 40м
L1,L3= 4,7 мкГн
С1=10...12 пФ
С5,С10=82 пФ
С4=С13=8-50 пФ
С9=9,1...10 пф
1й затвор посадить на землю через резистор 3,9 Ком и подключать его к ПДФ через керамику 1..10 нФ

[rm4hq]

Благодарю.

[R1BAC]

Добрый день, уважаемый Сергей!

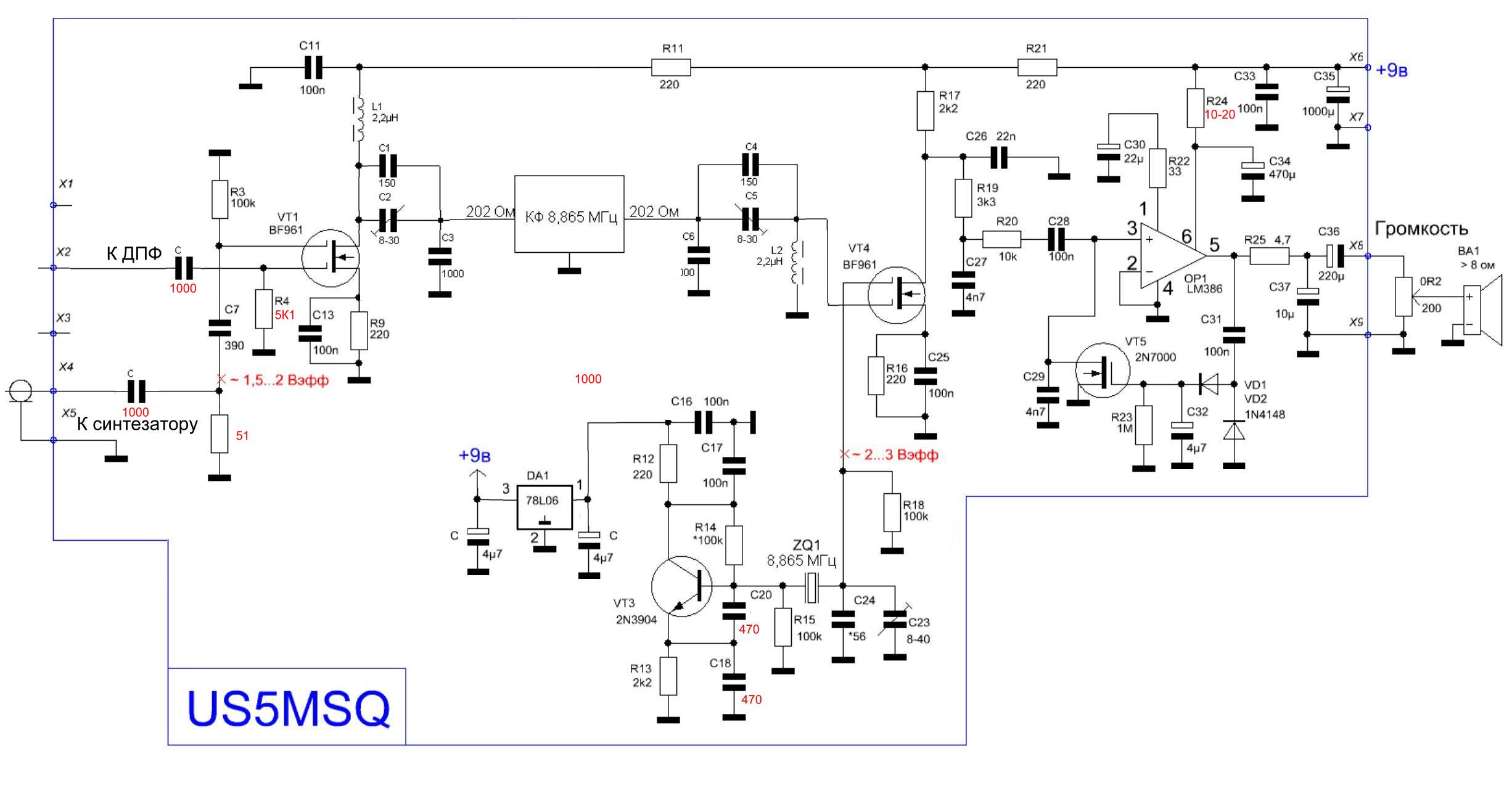

Если не затруднит - посмотрите пожалуйста, правильно ли я перерисовал схему под кварцевый фильтр и синтезатор для простейшего варианта приемника? К сожалению, на форуме готовой схемы не нашел.
ДПФ предполагаются от Вашего конвертера.
Спасибо! 73!

[US5MSQ]

Здравствуйте.
С7,R3 лишние. R18 лучше подключить через емкость 470-1000 пФ к базе VT3, потому как схема опорника может быть разной: показанная на схеме годится только, если в КФ применены кварцы-лодочки (HC-49S), а кварц опорника в высоком корпусе HC-49U. А если кварцы одинаковые, то для смещения частоты опоры на нижний скат АЧХ КФ вместо С23,С24 нужно поставить индуктивность порядка 3-10 мкГн (точное значение подбирается или подстраивается при настройке)

[R1BAC]

Здравствуйте.
С7,R3 лишние. R18 лучше подключить через емкость 470-1000 пФ к базе VT3, потому как схема опорника может быть разной: показанная на схеме годится только, если в КФ применены кварцы-лодочки (HC-49S), а кварц опорника в высоком корпусе HC-49U. А если кварцы одинаковые, то для смещения частоты опоры на нижний скат АЧХ КФ вместо С23,С24 нужно поставить индуктивность порядка 3-10 мкГн (точное значение подбирается или подстраивается при настройке)

Спасибо, принято!

[Radiosluhach]

Если не затруднит - посмотрите пожалуйста, правильно ли я перерисовал схему под кварцевый фильтр и синтезатор для простейшего варианта приемника? К сожалению, на форуме готовой схемы не нашел.
ДПФ предполагаются от Вашего конвертера.
Спасибо! 73!

Предлагаю свой вариант макетных плат под КФ импортные контура и синтезатор на Si5351 может кому годится . Платы испытанные и откатанные в железе два года назад на кварцах 10.7МГц .

[Micro]

Доброго дня всем! Подскажите какие полевые транзисторы в СМД исполнении можно использовать в 1 гетеродине? Использовал 2SK711, но амплитуду сигнала (измерял осцилографом) смог поднять только до 4 вольт, я так понимаю, что этого в пересчете на Vэфф этого явно маловато

[US5MSQ]

Здравствуйте.
Крутой транзистор применили, но у него маловато напряжение отсечки. Впрочем 4В размаха соответствуют примерно 1,3 Вэфф, вполне допустимый уровень. С учётом того что крутизна преобразования изменяется примерно пропорционально кубическому корню из соотношения амплитуд сигнала ГПД, снижение общего усиления приемника будет всего в 1.3 раза. Эту разницу можно будет заметить только с помощью калиброванных приборов, а на слух никак
А из SMD здесь можно применить MMBFJ310, MMBFJ309,MMBF5458, BF545b

[Micro]

Да и запустить стабильно на нем гетеродин оказалось возможным только уменьшив сопротивление в затворе до 22кОм и сделав отвод от 6го витка
