Настройка транзисторного радио при помощи NWT-7

[US5MSQ]

Можно согласовывать и так (емкостным делителем напряжения) и этак( емкостным делителем тока).
Точные значения конденсаторов можно посчитать при помощи простой программки-таблички (см. приложение)

[mr.Woland]

у меня почему то програмка экселя не хочет считать
вписываю цифры и ничего не считаеться
ещё незнаю какое значение R задавать
так же на схеме в програмке указаны по одному конденсатору
а если я использую схему согласования к примеру с делителем
общую то ёмкость я посчитаю ,а как выбрать нужную степень деления?

[US5MSQ]

В табличке есть ссылка на статью, где всё подробно изложено, а сама табличка лишь дополнение к этой статье, упрощающая расчёты по приведённым там формулам двух типов согласования ЭМФ.
Что же здесь сложного?
Вносим в верхние ячейки исходные данные для расчёта и получаем результат - значения емкостей делеителя

[mr.Woland]

сначала неувидел что в экселе есть закладки,оказалось что расчёт в первой закладке,а я пытался чтото посчитать во второй
снова непонятно
что такое Ск
,в табличке R2 выбран 15 ком,мне что выбрать? эмф у меня 9д-500-3в
так же непонятно какое сопротивление R1 вписать, в даташите на микросхему ненашёл входного сопротивления

[mr.Woland]

Сергей Эдуардович...помогите разобраться..

[US5MSQ]

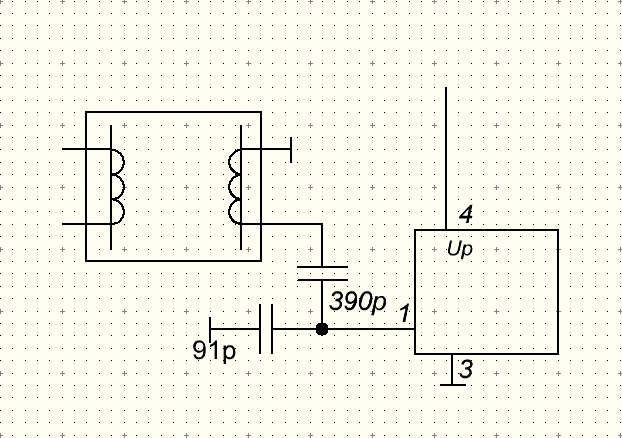

Ну хорошо, если уж совсем по простому - к обмотке ЭМФ 9д-500-3в подключаете последовательно включенные конденсаторы 91 пФ и 390пФ, а Ваш усилитель на микросхеме к нижнему конденсатору (390 пФ) этого емкостного делителя.При наличии АЧХметра и желании "половить блох", то бишь максимально снизить неравномерность АЧХ в полосе пропускания, емкость 91 можно составить из параллельно включенных постоянного 68пФ и триммера 6-30 пФ, но особой необходимости в этом нет, т.к. эффект от такой подстройки невелик.

[mr.Woland]

я правильно понял,вот так?

[US5MSQ]

Нет, конденсаторы нужно поменять местами

[mr.Woland]

согласовал по вашим расчётам
разница есть ,но почему то не сильно критичная

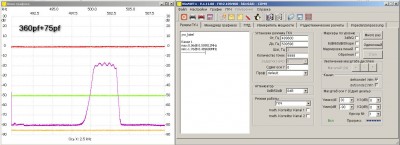

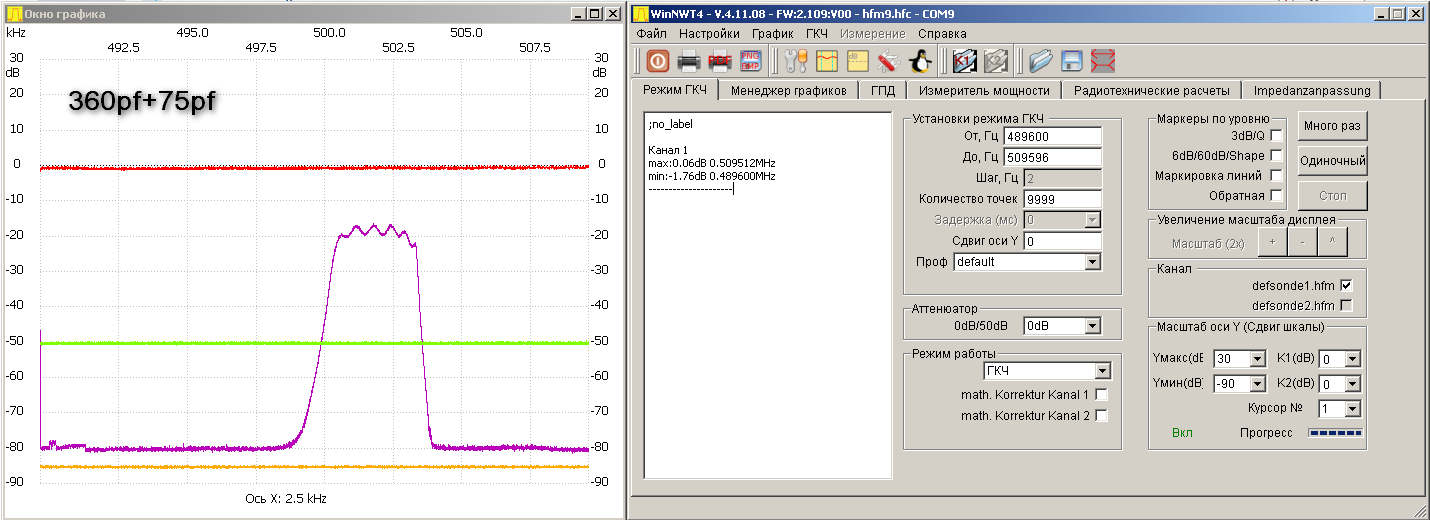

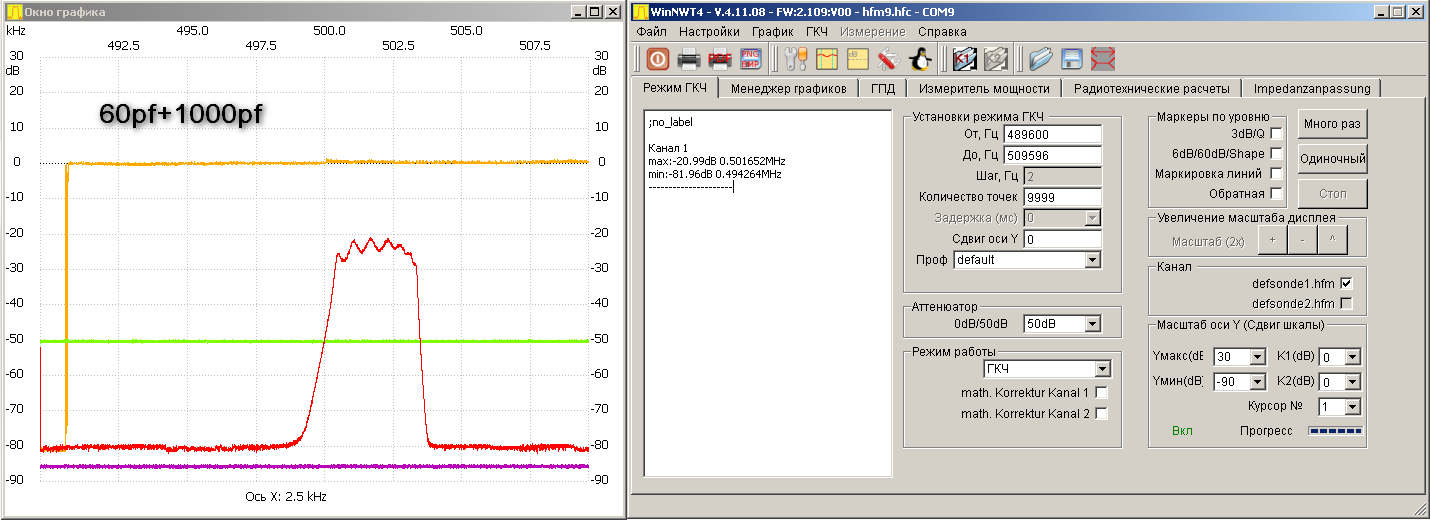

скриншоты с номиналами конденсаторов,2 замера

[US5MSQ]

Как подключали NWT к ЭМФ?
Что поставили по входу и что по выходу?
