Приемник наблюдателя Полякова ж.Радио, 1976,№2

[said-97]

Доброго вечера Сергей Эдуардович! Подскажите пожалуйста по поводу фильтров ФП1П1-61. А вопрос вот в чем, имеет ли большое значение в их цоколевке? Если поменять местами выводы 1 и 3 это как то скажется на работе схемы? Начал рисовать плату и обратил внимание на справочные данные этих фильтров и их цоколевку! 1-я это выход, 2-я земля, 3-я вход! Недавно собрал вашу схему генератора на 465 на этом фильтре и там под схемой его цоколевка . Она отличается расположением выводов!

[US5MSQ]

Здравствуйте.
Правильная цоколёвка приведена у меня - см. http://us5msq.com.ua/prostoj-generator- ... h-465-kgc/
Её желательно соблюдать, иначе АЧХ немного исказится. Впрочем на слух это будет трудно заметить.

[said-97]

Здравствуйте.
Правильная цоколёвка приведена у меня - см. http://us5msq.com.ua/prostoj-generator- ... h-465-kgc/
Её желательно соблюдать, иначе АЧХ немного исказится. Впрочем на слух это будет трудно заметить.

Понял! Большое спасибо вам!

[said-97]

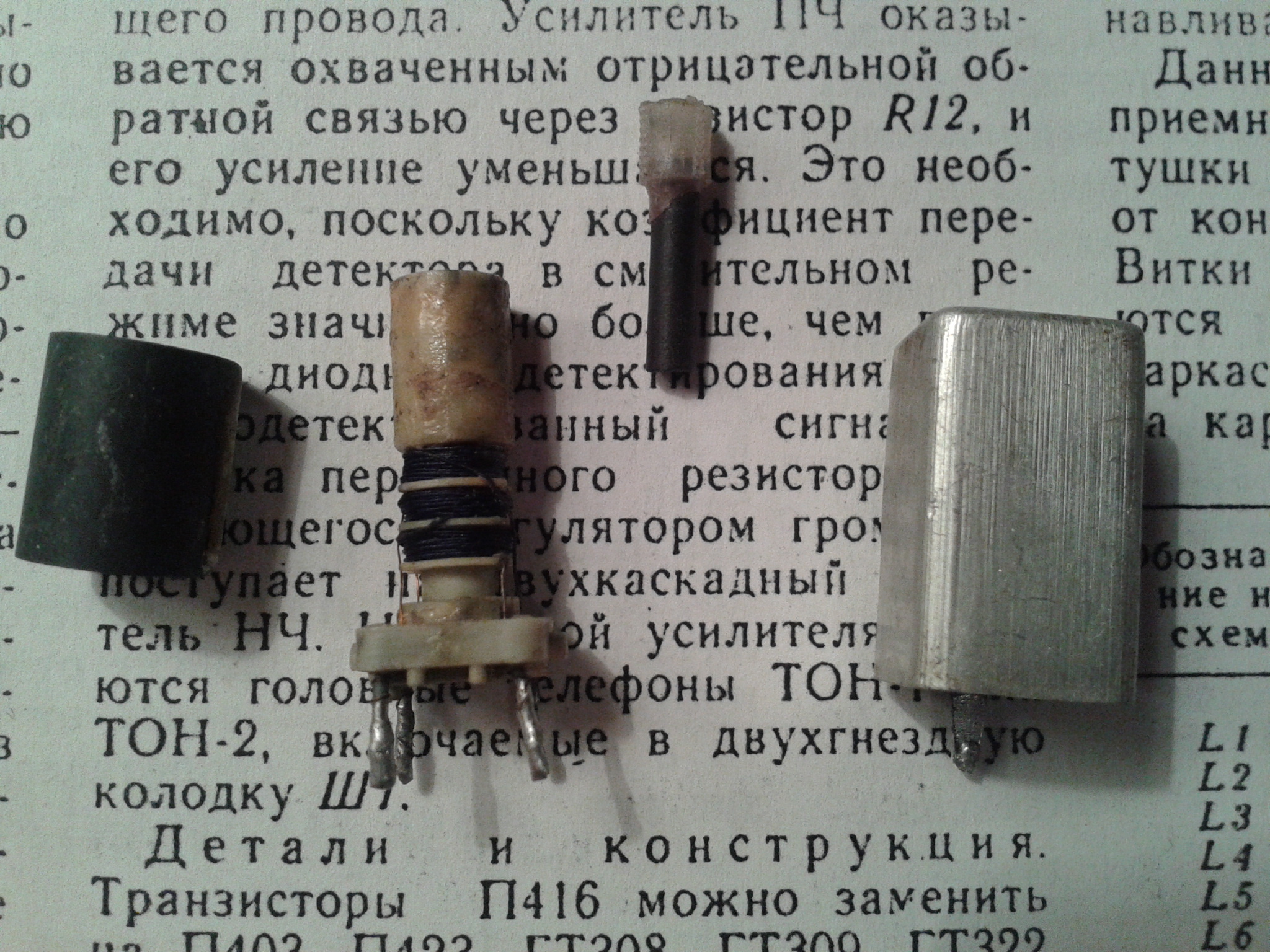

Сергей Эдуардович, доброго вечера вам! Вот нашел каркасы для намотки катушек L7-L9. 1- Подскажите пожалуйста пойдут такие? 2- Как правильно мотать L7 и L8? Сказано, что катушка L7 содержит 75 витков, а L8 15 витков. Можно в трех секциях по 25 витков в навал , а в четвертой намотать катушку связи тоже в навал или как-то иначе? И последних пару вопросов по катушкам 3- Пойдут ли эти каркасы для входных и гетеродинных катушек , если да то как и их мотать в навал или виток к витку? За ранее огромное спасибо!

[US5MSQ]

Здравствуйте.
Конечно подойдут. Более того, возможно контурные катушки для тракта ПЧ не потребуется перематывать - измерьте их индуктивность. если она близка к 100-120 мкГн, то просто катушки связи домотайте поверх контурной, ближе к верхней секции. Требования к намотке остальных катушек ПДФ и ГПД есть в авторском описании.

[said-97]

Здравствуйте.
Конечно подойдут. Более того, возможно контурные катушки для тракта ПЧ не потребуется перематывать - измерьте их индуктивность. если она близка к 100-120 мкГн, то просто катушки связи домотайте поверх контурной, ближе к верхней секции. Требования к намотке остальных катушек ПДФ и ГПД есть в авторском описании.

Спасибо большое за ответ! В описании написано , что витки катушек распределяются равномерно во всех секциях каркаса! Вот уточнить хотел как именно мотать их? Виток к витку или просто в навал в каждой секции? Вы уж простите за пионерские вопросы!

[US5MSQ]

Как получится
Главное - равномерно распределить по 3 верхним секциям

[said-97]

Как получится
Главное - равномерно распределить по 3 верхним секциям

Вот теперь все понятно!))) Спасибо большое !!!

[said-97]

Как получится
Главное - равномерно распределить по 3 верхним секциям

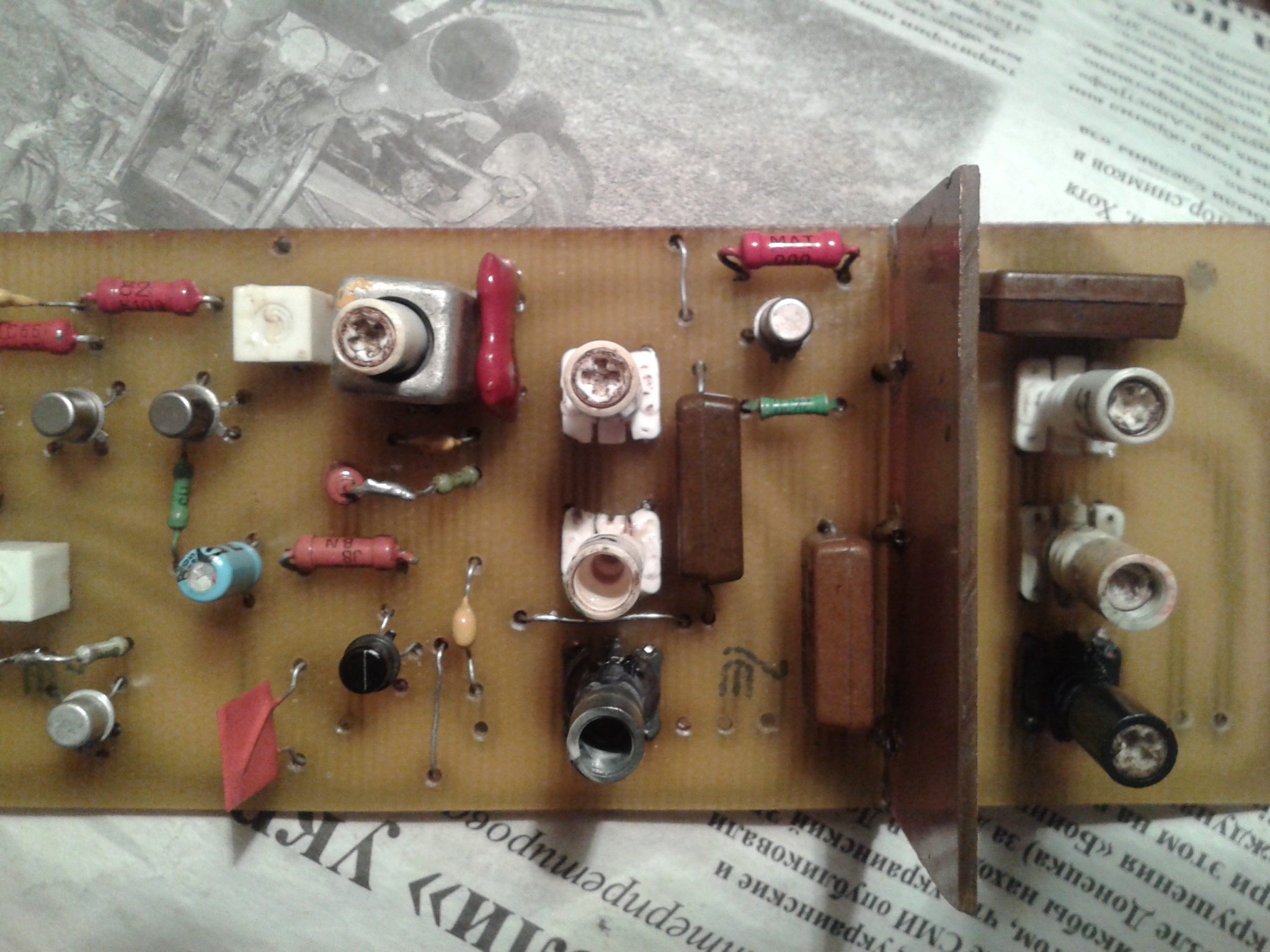

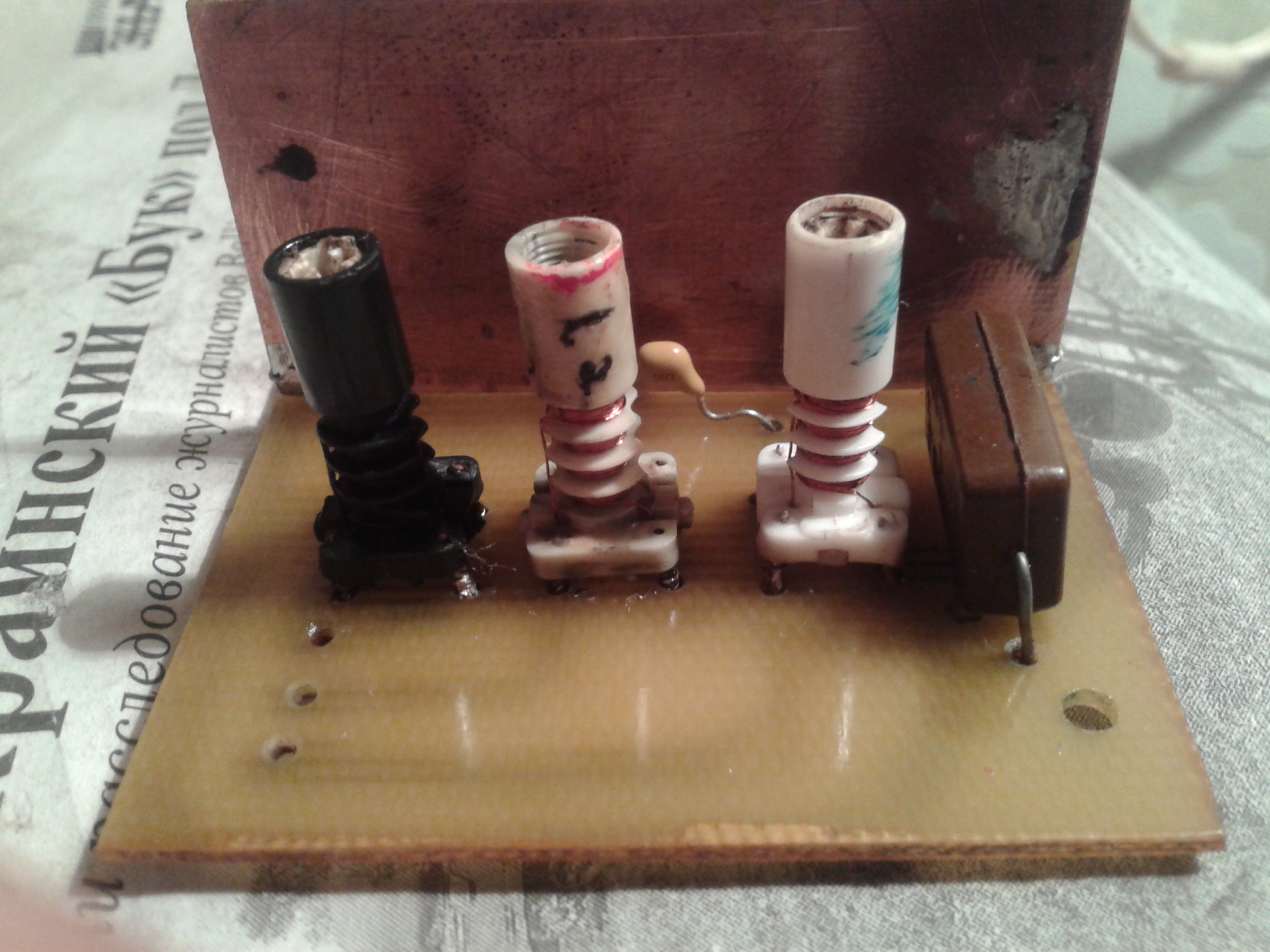

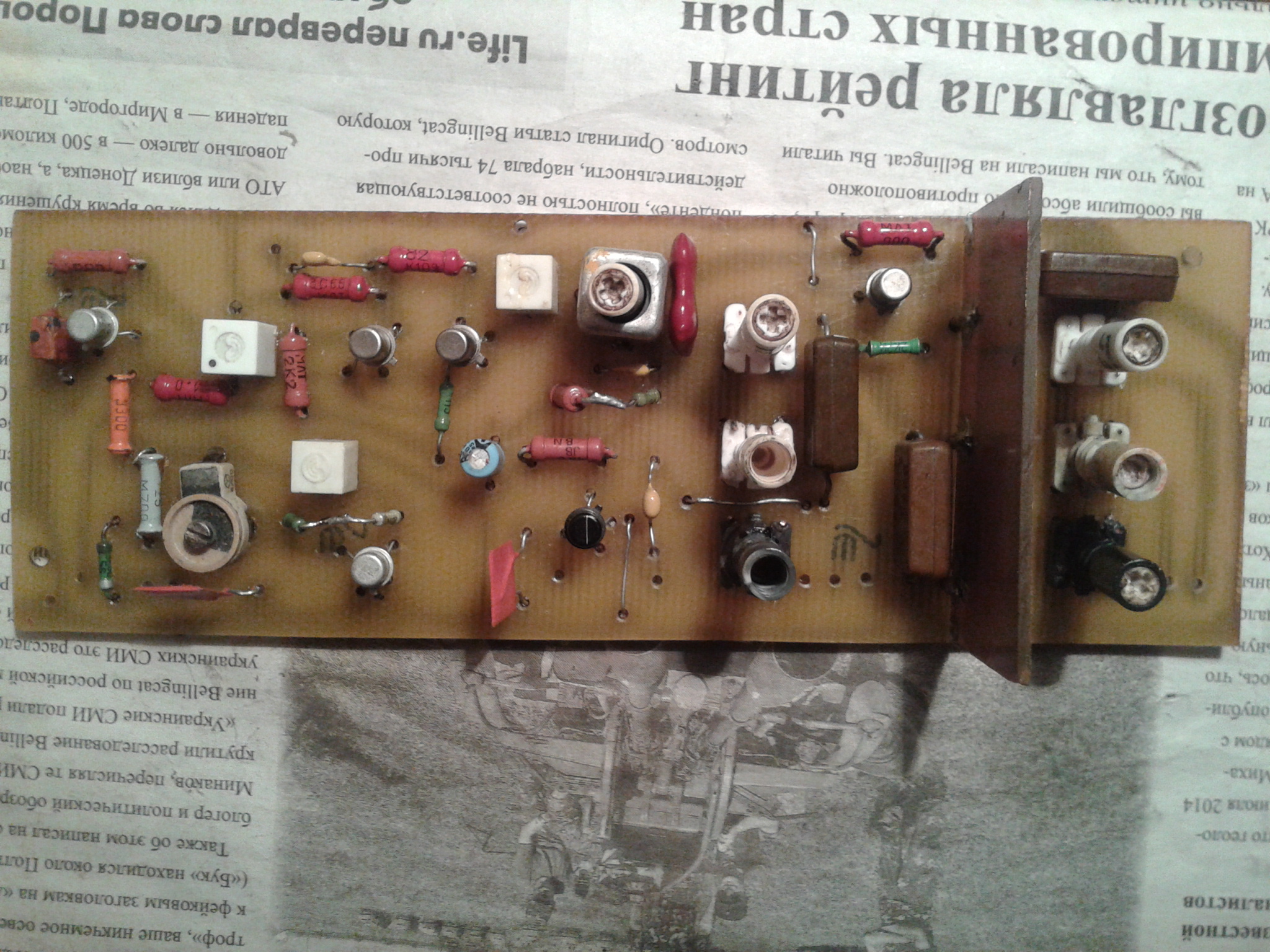

Сергей Эдуардович, доброго вечера! Ну вот сегодня с намоткой катушек закончил. Впаял но еще не проверял. А вы случайно не знаете какая примерно должна быть индуктивность всех катушек ну или хотя бы L1 и L4? Буду очень признательный!!!

[US5MSQ]

Здравствуйте.
Хорошо у Вас получается.
Нашёл свои старые записи:
L1 1,25 мкГн
L2 5 мкГн
L3 20 мкГн
L4 1,25 мкГн
L5 4,1 мкГн
L6 16 мкГн
L7,L9 100 мкГн
