Трансивер STEP II

[zacharovich]

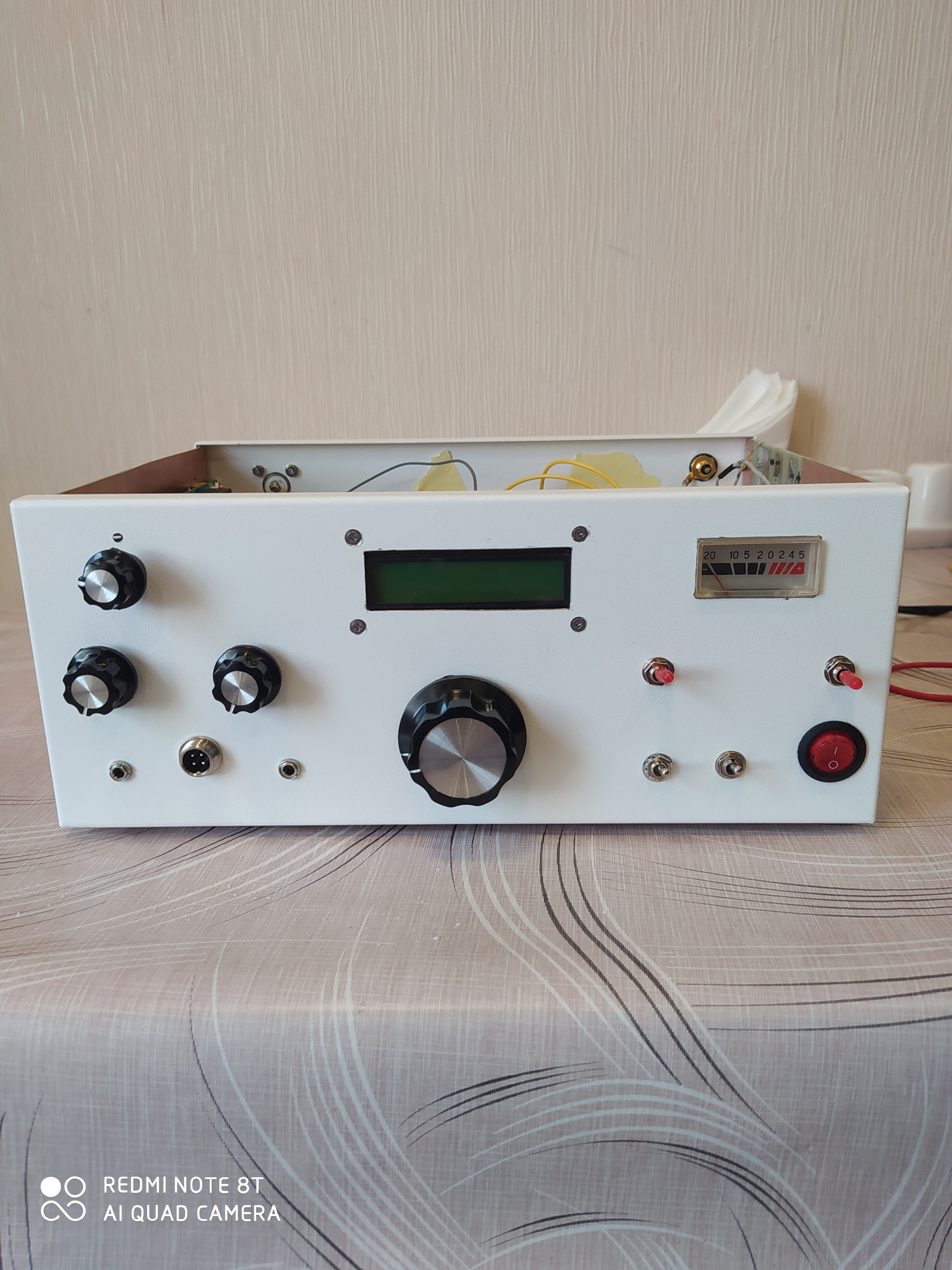

Вот еще фото

[US5MSQ]

Здравствуйте.
Симпатичная конструкция получается!
В меню синтезатора Вы всё сделали правильно, осталось только настроить на плате частоту опорного гетеродина равной значению установленному в меню.
И ещё один важный момент - в синтезатор SuperVFO_LED_AM по умолчанию включён режим работы АМ, т.е. Вам нужно включить /зафиксировать (например проволочной перемычкой) режим SSB|CW

[zacharovich]

Спасибо Сергей Эдуардович . Буду далее читать внимательно инструкцию и пробывать настраивать.

[UT5ULJ]

Вопрос автору.
Планирую внутри корпуса батарею ил элементов 18650 размер батареи 3S 2p ( можно 1P там на плате два холдера сколько поставлю єлементов столько и будет). Батарея будет работаь через БМС_ку. И естественно для понимания состояния батареи всплывает задача иметь какой, то индикатор уровня заряда. Чтобы выключкение трансивера БМСкой небыло сюрпризом. Рассмотрел вариант индикатора на 4х светодиодах с компаратором на LM339. Но горящие постоянно на передней панели светодиоды кроме дополнительного расхода энергии не сильно украсят трансивер. Можно сделать индикацию по кнопочке. нажал диоды загорелись, посветили 30 секунд и потухли. Вторая проблема это нужно отфильтровать как то чтобы этот индикатор работал только при питании от батареи и не работал при питании от сетевого БП. Я пока не придумал. И тут родилась вторая идея использовать для индикации линию S-метра на индикаторе синтезатора для этого на переднюю панель всего навсего нужно добавить один тумблер на 2 положения аля S-метр / индикатор батареи. Скажите какой уровень напряжения дает полный размах S- сметра ?

Может коллеги озвучат свои идеи по индикатору уровня напряжения. Буду только признателен.

[US5MSQ]

Чувствительность S-метра регулируется в меню в широких пределах. В любом случае нельзя подавать на вход метра напряжение больше 5В для синтезатора Ёжик ver.3.0 и не более 3В для синтезатора Ёжик S2M.
Чувствительность S-метра регулируется, как правило, при его калибровке подачей на вход ТРХ сигнала 50 мкВ на диапазоне 14 МГц. Поэтому для контроля напряжения питания нужно будет подавать это напряжение через резистивный делитель с подстроечным резистором, которым и выставите требуемые показания.

[UT5ULJ]

резистивный делитель с подстроечным резистором, которым и выставите требуемые показания.

Да именно так я и думал резистивный делитель и многооборотник пордстроечник который позволит точно выставить требуемое значение

[UT5ULJ]

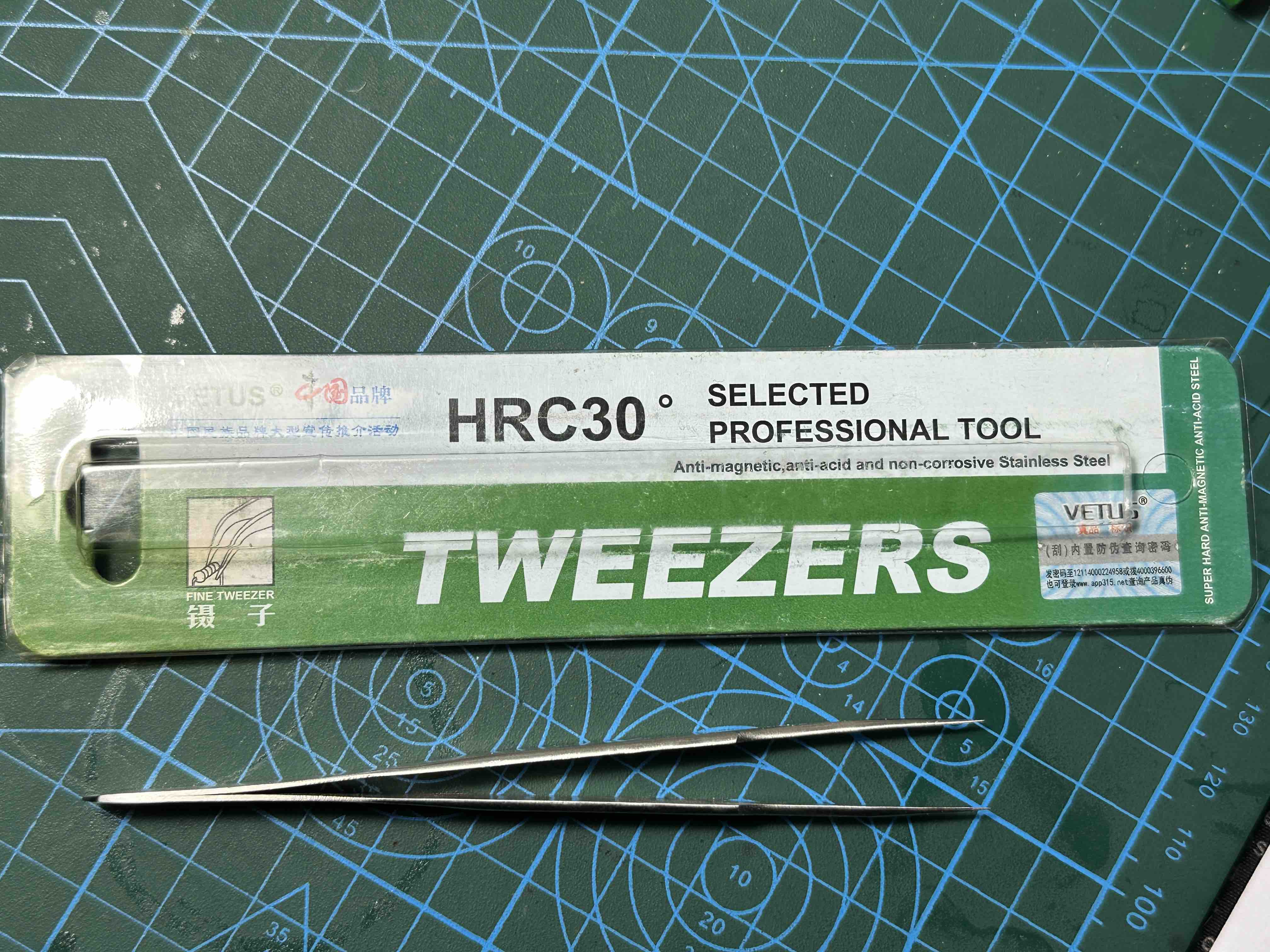

Сел я запаять коммутационные диоды на плате ПДФ диод BA592 мне попался бонус диоді в SMD версии. Пришлось пинцетик купить такой чтобы диодик как то можно было взять и спозиционировать на плате. Ну автор порадовал, я такого мелкого еще не паял. Его от мусоринки на столе отличить трудно. Скажем если бы я на столе накрошил маком с бублика то диоды потерялись бы среди маковых зерен.

[zacharovich]

Сергей Эдуардович доброе время суток. Продолжаю работу с Step 2. Немог настроить опорный генератор. Встроенный в мультиметр UT136C частотомер показывал попугаев а иногда и вообще ничего непоказывал. Другого частотомера пока нет. На помощь пришел радиоприемник XHDATA D-808. Начал подстраивать по нулевым биениям. Пришлось к С 26 подпаять конденсатор С28 емкостью 18 рф и после этого на на 80-ке стал принимать радиолюбителей правда не громко и шумно. Но учитывая то что антена кусок провода на балконе и я живу в городе это наверное уже хорошо. Так же не подключена плата ПДФ. Я надеюсь что с включенным ПДФ будет лучше. Далее занимаюсь подключением платы ПДФ.
Огромное спасибо Вам Сергей Эдуардович за оказанную помощь. С Уважением Литвинюк Игорь.

[US5MSQ]

Здравствуйте.
Вот и славно. Остался в настройке основной платы ещё один небольшой шажок
Ещё одна небольшая цитата из прилагаемой к набору краткой инструкции по настройке
"Точнее частоту опорного гетеродина можно будет подстроить позже, принимая эфирные сигналы радиостанций эталонных частот 4996, 9996 или 14996 кГц. Эти радиостанции передают сигнал не модулированной несущей длительностью 8 минут в начале каждого часа и получаса круглосуточно. Настраиваем приемник на уверенно принимаемую в вашем QTH частоту 4997, 9997 или 14995 кГц и аккуратно подстраивая частоту опорника триммером С26 добивается частоты выходного сигнала, равной 1 кГц. Частоту выходного сигнала измеряем любым доступным способом - осциллограф, многие современные мультиметры имеют функцию измерения частоты или звуковую карта с программой спектроанализатора."

[zacharovich]

Будем настраивать. Спасибо Сергей Эдуардович.
