Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[US5MSQ]

Теперь понятно.
Ну здесь возможны 2 решения - применить КПЕ с нужным направлением изменения емкости или, если использован тросиковый верньер, намотать тросик в обратном направлении.

[foxg900f]

Спасибо
Да я и так понял сам, дело в направлении движения КПЕ.
Не знал, что они есть разные

[foxg900f]

Понял в чем дело с КПЕ.
Как говорится кашу маслом испортил. Купил КПЕ с мини вернером на самом блоке. Так вот из-за этого мини вернера КПЕ и крутится наоборот.

[US5MSQ]

для КПЕ от бытовых радиовещательных приемников это обычное дело, т.к. в большинстве таких приемников шкала отображала длину волны, т.е. при кручении ручки настройки вправо длина волны увеличивалась. Но так ли это критично в самоделках - каждый решает сам

[foxg900f]

Здравствуйте

Настройка вроде прошла успешно.
При укладке диап. поначалу был полный бардак на показаниях ЦФ шкалы.
Но собрав инфу по форуму выкрутился только подбором двух конденсаторв. ( на плате только С6)
Что делал:
1. настроил ПЧ точно на 496.3 Кгц. и запомнил в ЦШ эту частоту. После чего ЦШ начала показывать реальные цифры.
2. Подобрал более точно растягивающий конденсатор КПЕ. дабы во всех диапазонах было перекрытие с запасом по краях. (на родных емкостях из набора)
После чего 20М легко вошла на родных емкостях на место, а также и 80М. И только 40М не сдавалась. Конденсатор С6 уменьшил и все сошлось.

Подкинул NANO VNA H4 вместе с высокоомным щупом и настроил ПДФ. (В моих городских условиях только так и получается нормально настроить. Если делать на слух, то очень хорошо настраиваешся на импульсные помехи соседей( и только их потом и слышно. ) А вот после NANO VNA слышно хорошо полезный сигнал, а импульсные помехи уходят на задний план.

В данный момент смущает странное поведение на 20М. Когда крутиш антенюатор плывет немного частота (антен. в большую сторону растет частота в меньшую сторону уменьшается)
Такое поведение только на 20М.
Как исправить?

[US5MSQ]

Это небольшая плата за простоту схемы

[foxg900f]

Ясно.
А так аппарат работает отлично.

[US5MSQ]

Хорошо бы выложить здесь фотки Вашей конструкции -очень мне любопытно

[foxg900f]

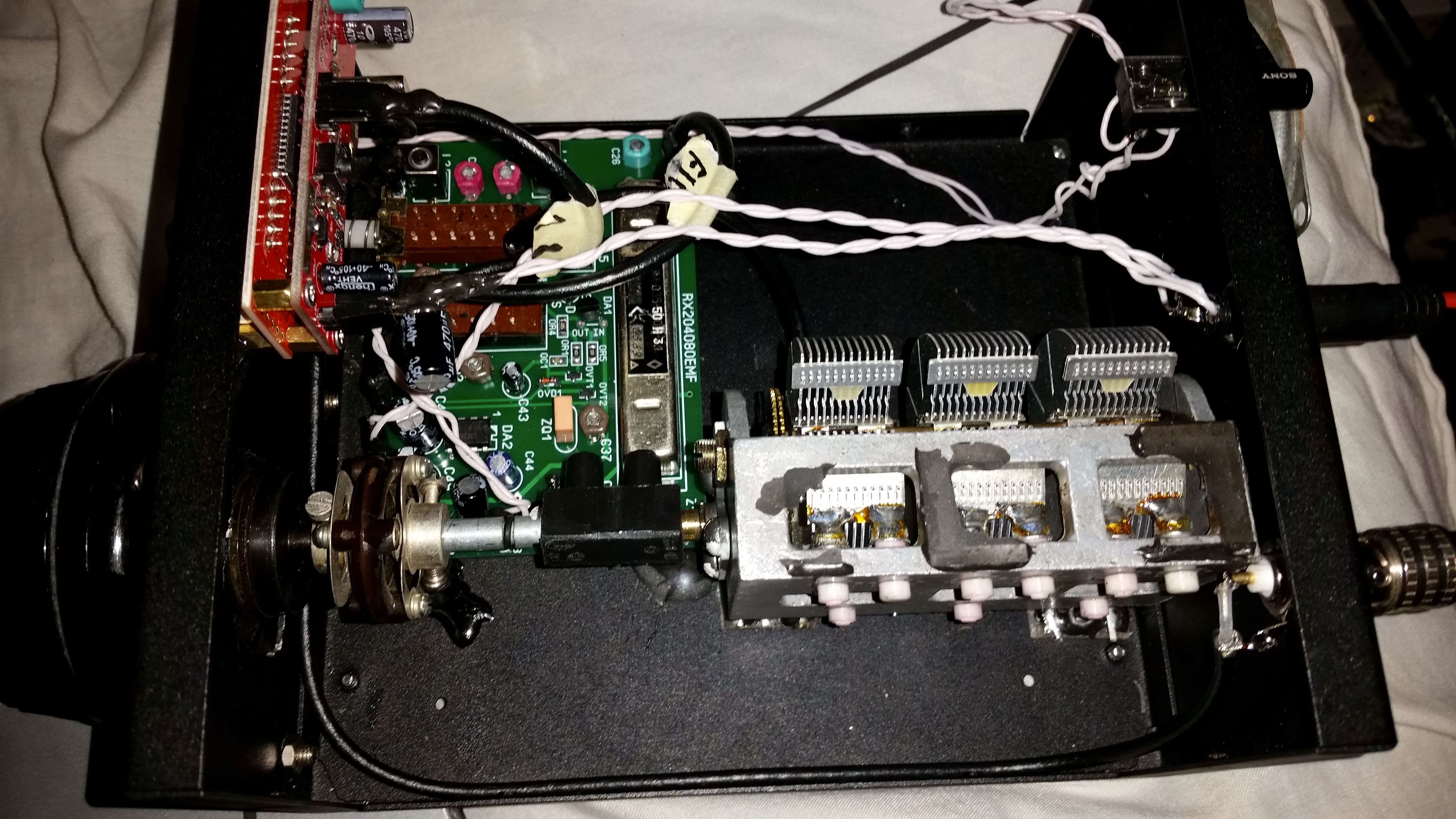

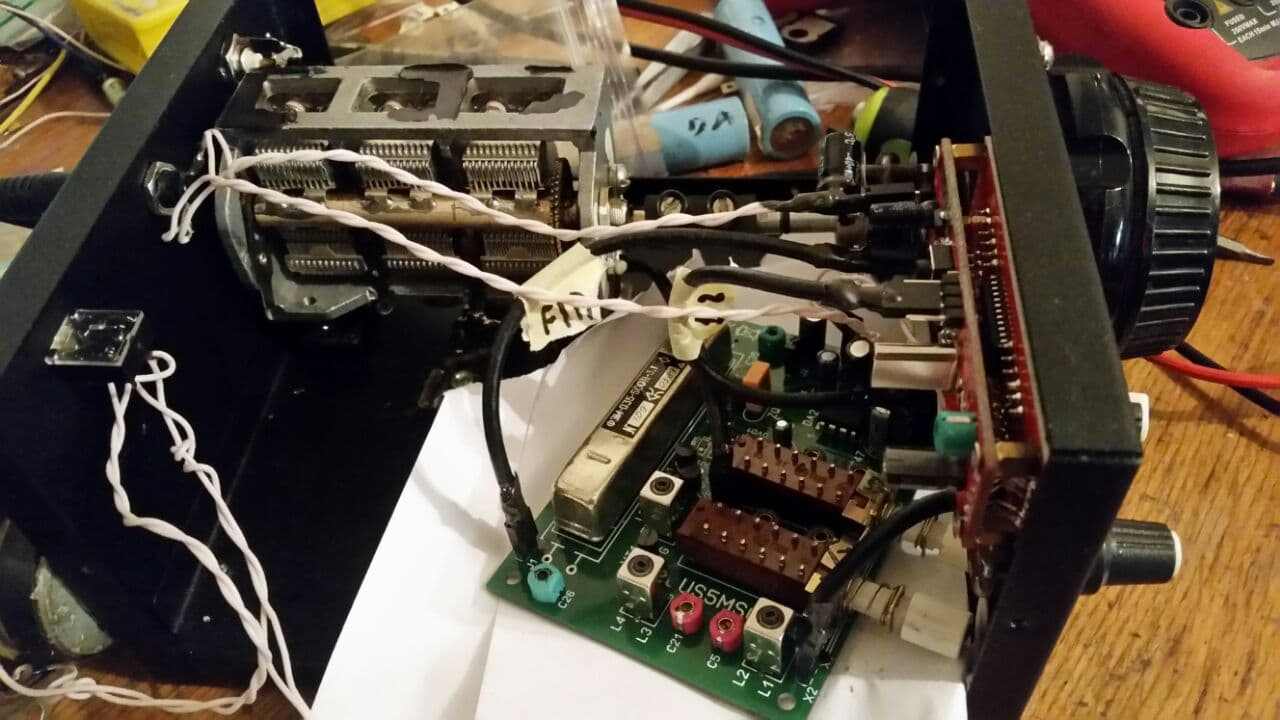

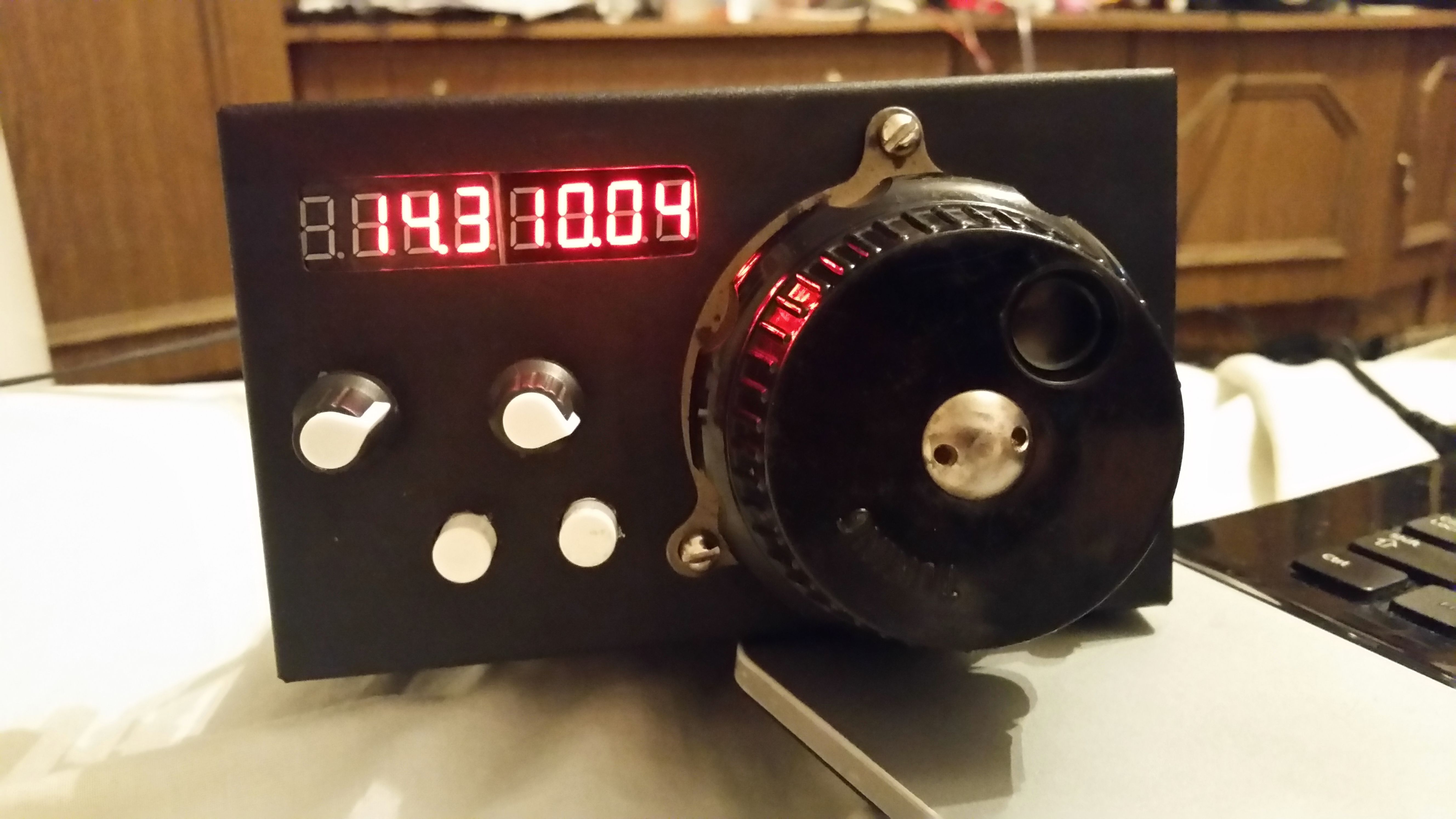

Корпус металл

[US5MSQ]

Спасибо за фото! Хорошая конструкция получилась, всё добротно и основательно.
Приятно смотреть на красиво сделанную работу!
