Продам КВ синтезатор Ёжик ver.3

[US5MSQ]

Обновлённая версия малогабаритного универсального всеволнового синтезатора Ёжик v.3 предназначена предназначен для создания ДВ, СВ и КВ приемников и трансиверов как прямого преобразования, так и с классической структурной схемой или с преобразованием вверх (инфрадин). Синтезатор создан на основе микросхемы Si5351. Для управления используется микроконтроллер фирмы Atmel ATmega168. В основу конструкции положен проект Андрея Радченко UR3ILF. Синтезатор позволяет получить один или сразу два выходных сигнала: первого гетеродина (VFO) и опорного гетеродина (BFO) частотой от 0,15 до 160 МГц. В нём предусмотрены:
- умножитель частоты первого гетеродина в 1,2,3 и 4 раза от заданной, что позволяет с успехом применить синтезатор в технике прямого преобразования;
- реверс выходов гетеродинов: при передаче выходы гетеродинов (VFO и BFO) меняются местами, что позволяет существенно упростить коммутацию трансиверов структуры «Радио-76» или «Аматор».
- программная калибровка опорной частоты Si5351
- пять устанавливаемых пользователем и независимых друг от друга частот опорного гетеродина и выдача соответствующих им сигналов управления для переключения режимов тракта ПЧ (USB/LSB/CWL/CWU/DIGI).
- переключаемый шаг перестройки валкодера (энкодера) – 1,10,50,100,1000Гц
- так называемое интеллектуальное ускорение шага перестройки с регулируемым в меню порогом срабатывания
- регулировка в меню чувствительности индикатора уровня сигнала
- выбор типа валкодера: механический или оптический. Синтезатор рассчитан на применение разных валкодеров - механического енкодера (без трещётки, на 20/24 импульса. Для большей комфортности путём программной обработки фронтов и спадов число импульсов управления увеличивается до 80/96) и оптического с числом импульсов от 30 до 600 на оборот. Скорость поступления импульсов от многоимпульсного оптического валкодера можно понизить в сервисном меню на свой вкус посредством включения программного делителя с коэффициентов деления от 1 до 6
- обзорный режим (режим быстрой, с шагом 10 кГц, перестройки по частоте), причём при переходе границ диапазоны и, соответственно, сигналы управления ПДФ, автоматически переключаются
- настройку и перевод трансивера на передачу можно переводить как традиционным путём при помощи кнопки, педали и т.д., так и командой по САТ через СОМ-порт.

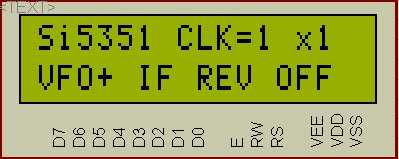

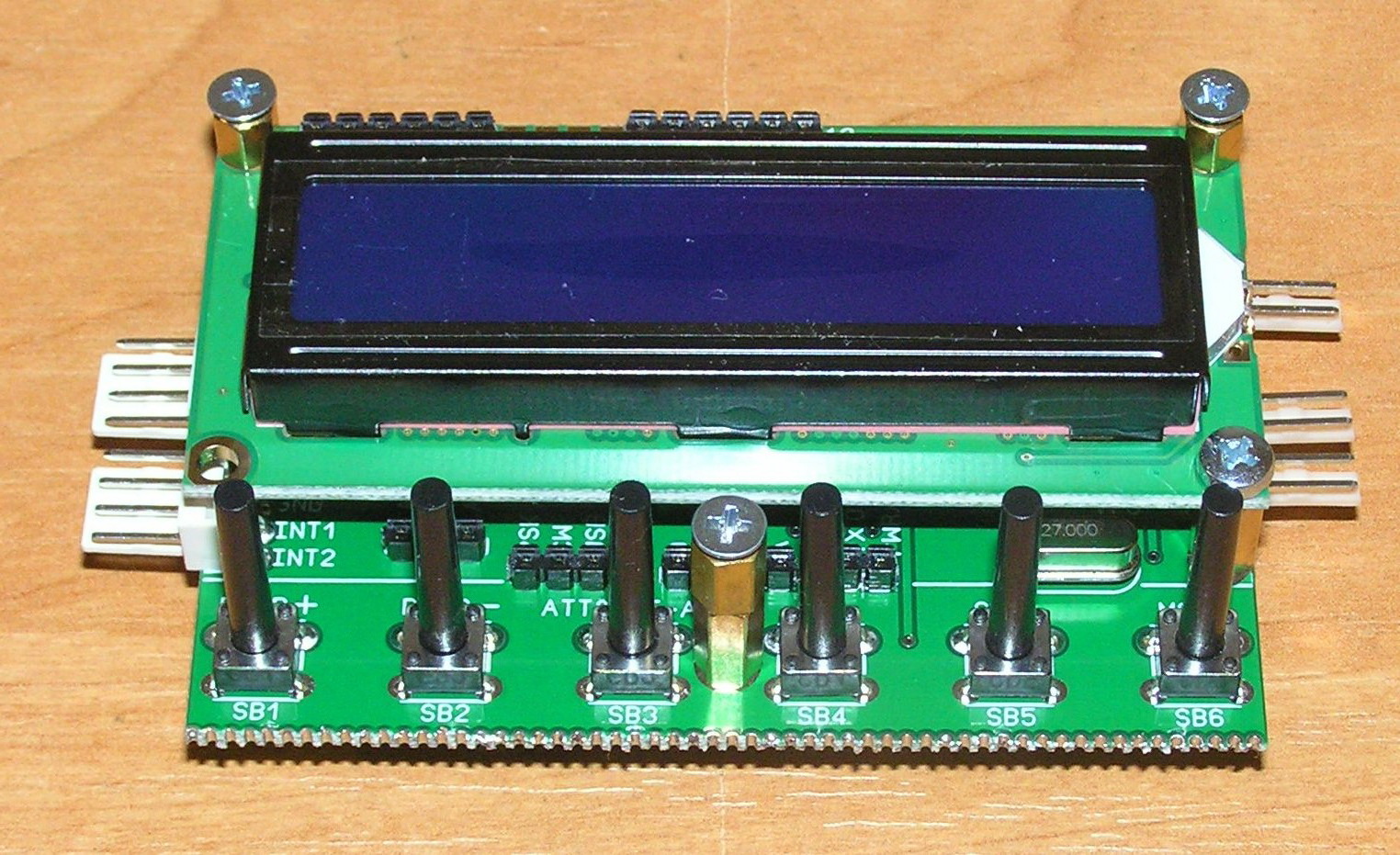

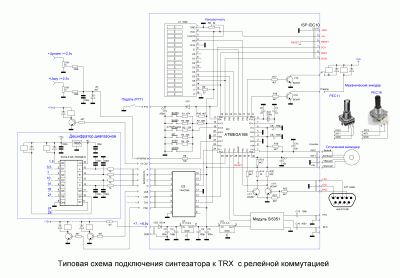

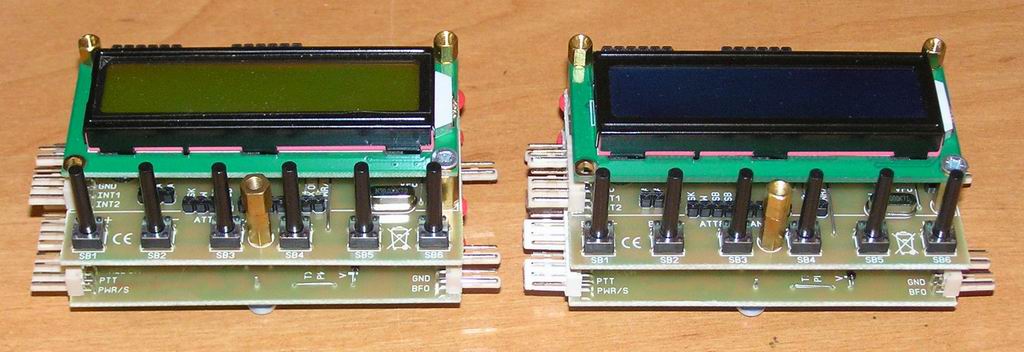

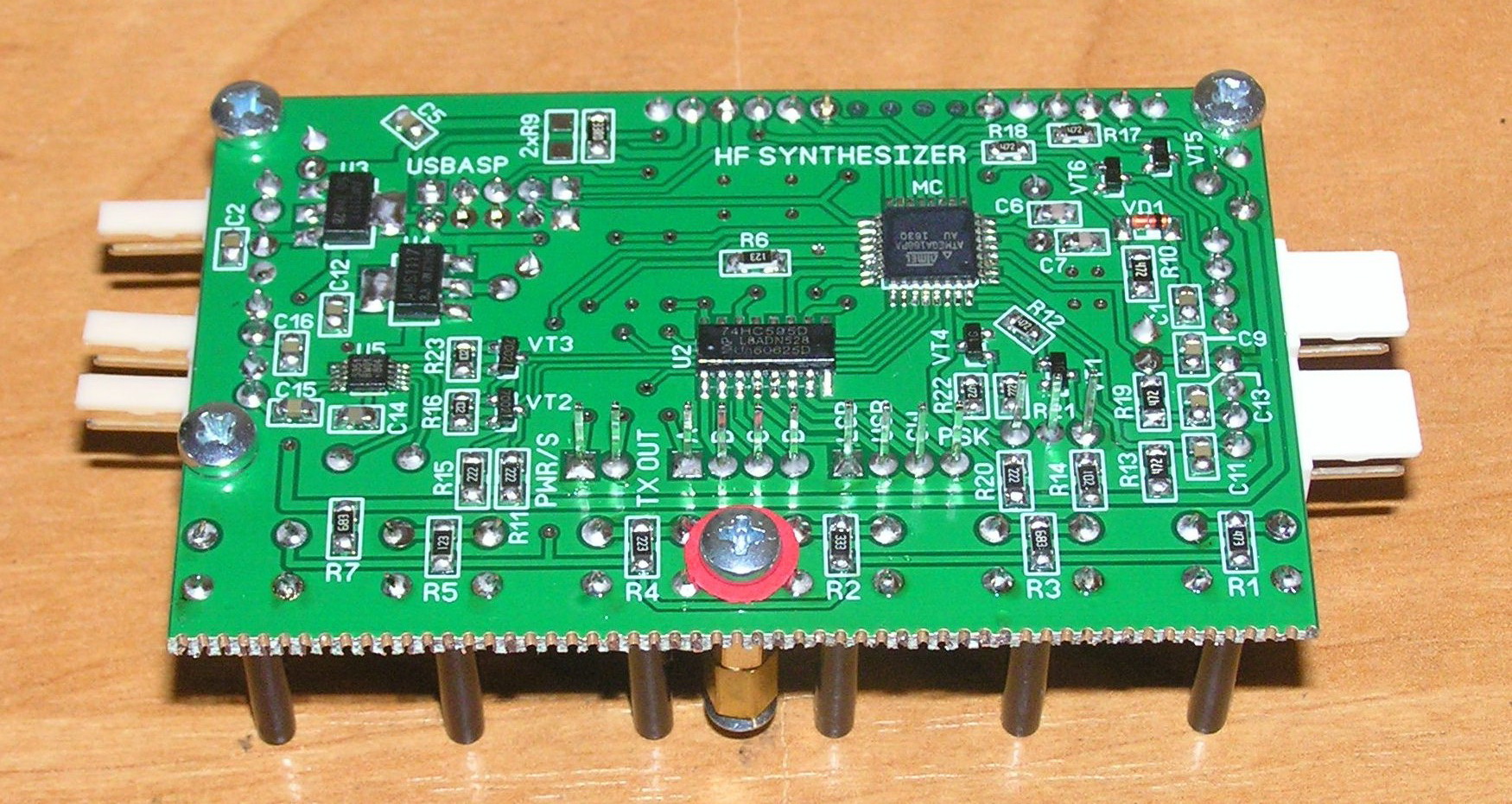

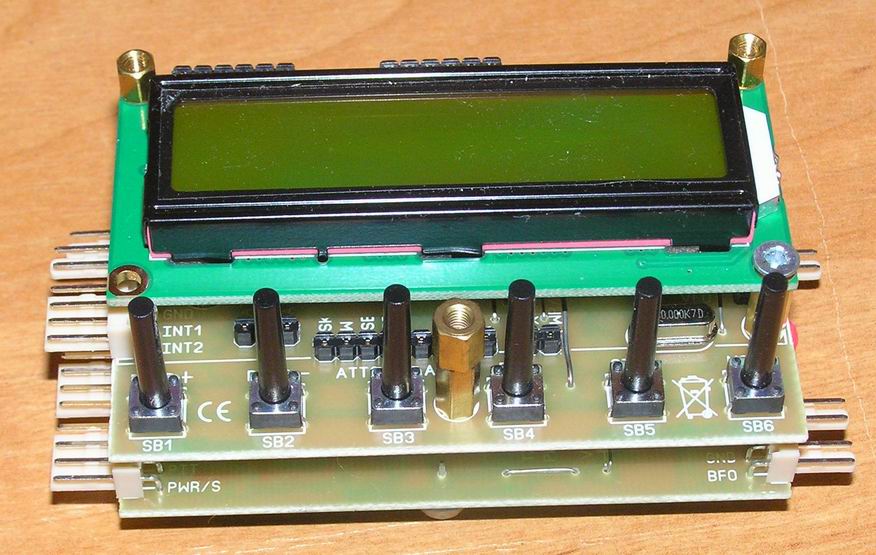

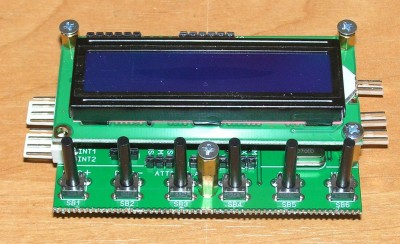

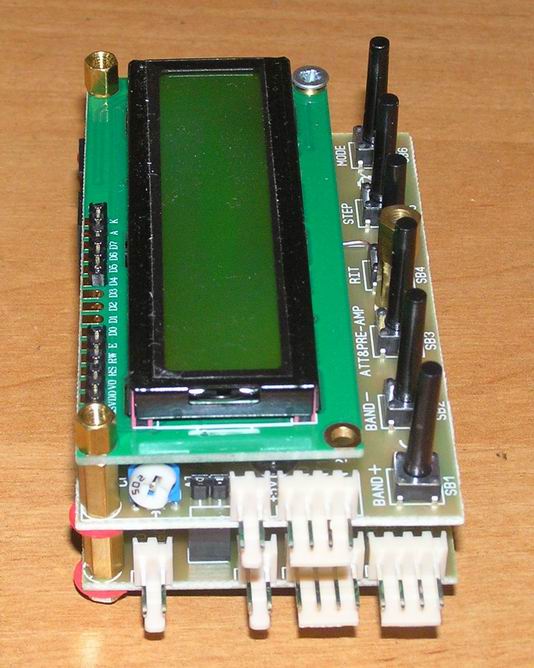

Двухстрочный ЖКИ индикатор 1602А со светодиодной подсветкой обеспечивает хорошую читаемость в разных условиях освещения. На него выводится следующая информация:
- режим работы прием (RX) или передача (TX)
- рабочая частота в МГц
- включение аттенюатора (АТТ) или предусилителя (PRE)
- включение режима расстройки (Rit) и её частота в МГц
- режим работы (USB/LSB/CWL/CWU/DIGI)
- шаг перестройки валкодера (энкодера)
- индикатор уровня сигнала, работающий в качестве S-метра в режиме приема (RX) или индикатором выходной мощности в режиме передачи (TX). Для перекрытия всего диапазона индикации требуется подать на вход PWR/S-m примерно +1 В.
Перекрытие рабочих частот сплошное от 0,1 до 30 МГц и разбито на 9 диапазонов.
Граничные частоты в герцах такие:
Diap 0 = 0000 : Fmin = 100000 : Fmax = 2500000
Diap 1 = 1000 : Fmin = 2500000 : Fmax = 4500000
Diap 2 = 0100 : Fmin = 4500000 : Fmax = 8000000
Diap 3 = 1100 : Fmin = 8000000 : Fmax = 12000000
Diap 4 = 0010 : Fmin = 12000000 : Fmax = 16000000
Diap 5 = 1010 : Fmin = 16000000 : Fmax = 20000000
Diap 6 = 0110 : Fmin = 20000000 : Fmax = 24000000
Diap 7 = 1110 : Fmin = 24000000 : Fmax = 26000000
Diap 8 = 0001 : Fmin = 26000000 : Fmax = 30000000
Соответственно Diap = код ABCD, выставляемый на дешифратор диапазонов. Логическая единица соответствует постоянному напряжению +5 В. Выходные сигналы для управления дешифратором диапазонов и рода работ выводятся на сдвиговый регистр 74НС595. В качестве дешифратора диапазонов удобно применить микросхемы CD4028(К561ИД1) или SN74LS145 (К155ИД10, К555ИД10). Последние имеют достаточно мощный (ток до 80 мА) выход с открытым коллектором, что позволяет управлять реле без дополнительных транзисторных ключей.
Частота гетеродина на выходе может быть как всегда выше частоты приёма на величину ПЧ, так и «классика», когда на диапазонах 160-80-40-30 частота на выходе будет равна принимаемая частота + ПЧ, а на 20-17-15-12-10 равна принимаемая частота минус ПЧ. Поскольку ПЧ в первом варианте можно накрутить и выше 30 МГц (вплоть до 100-130 МГц!), то этот синтезатор можно с успехом использовать и для преобразования вверх.
Можно включить умножитель частоты первого гетеродина в 1,2,3 и 4 раза от заданной, что позволяет с успехом применить синтезатор в приемниках и трансиверах прямого преобразования с фазовым подавлением нерабочей боковой.

Форма выходных сигналов гетеродинов - меандр величиной примерно 2,5 В (Up-p) на нагрузке 50 Ом. Потребляемый ток с механическим энкодером не превышает 100 мА, а с оптическим валкодером не превышает 120 мА. Рекомендуемое напряжение питания синтезатора +7…+ 8 В. Во избежание перегрева синтезатора при его длительной работе подключать его к источнику питания 12-13,8 В нужно через ограничительный резистор 43-47 Ом мощностью рассеяния не менее 1 Вт.

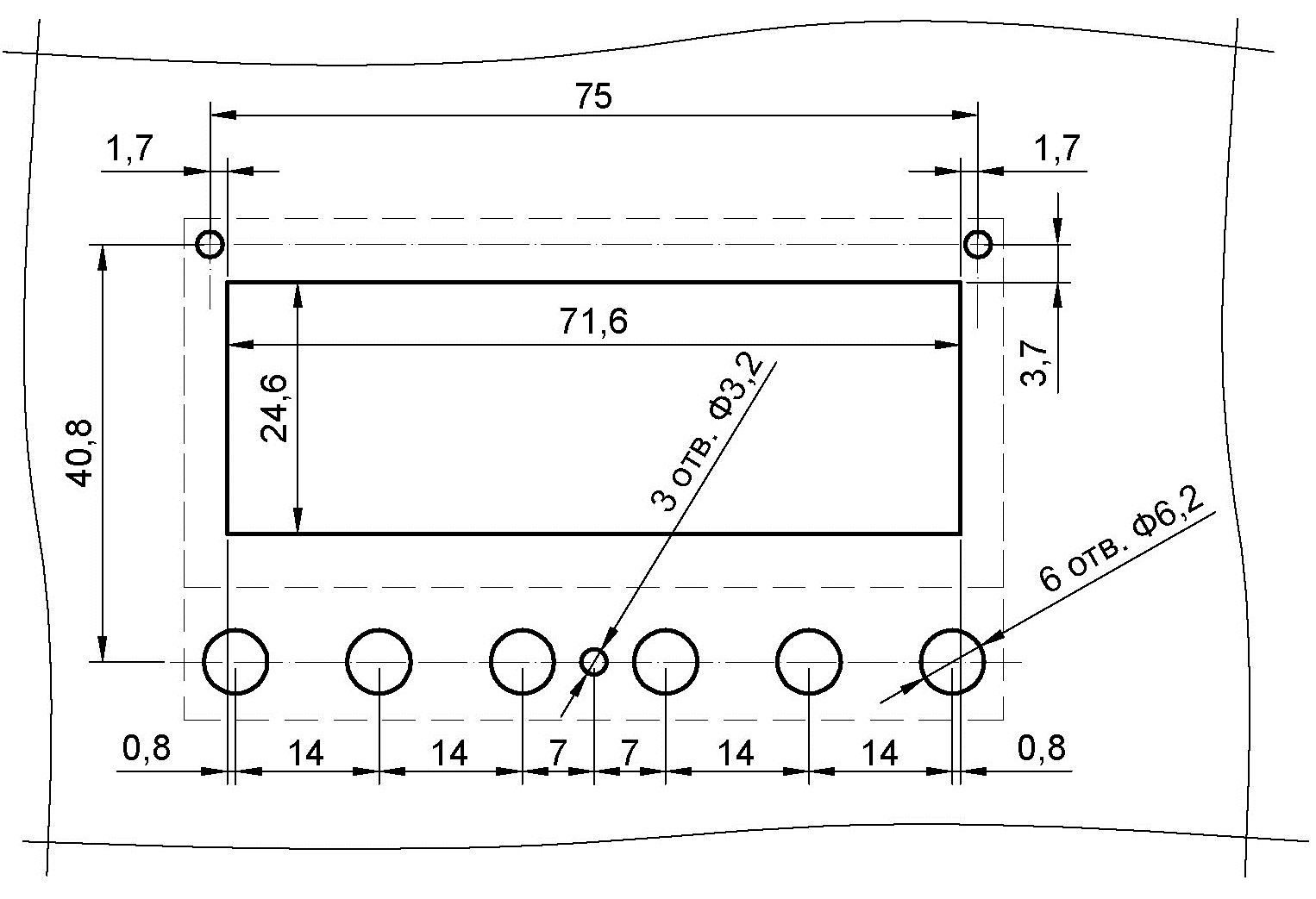

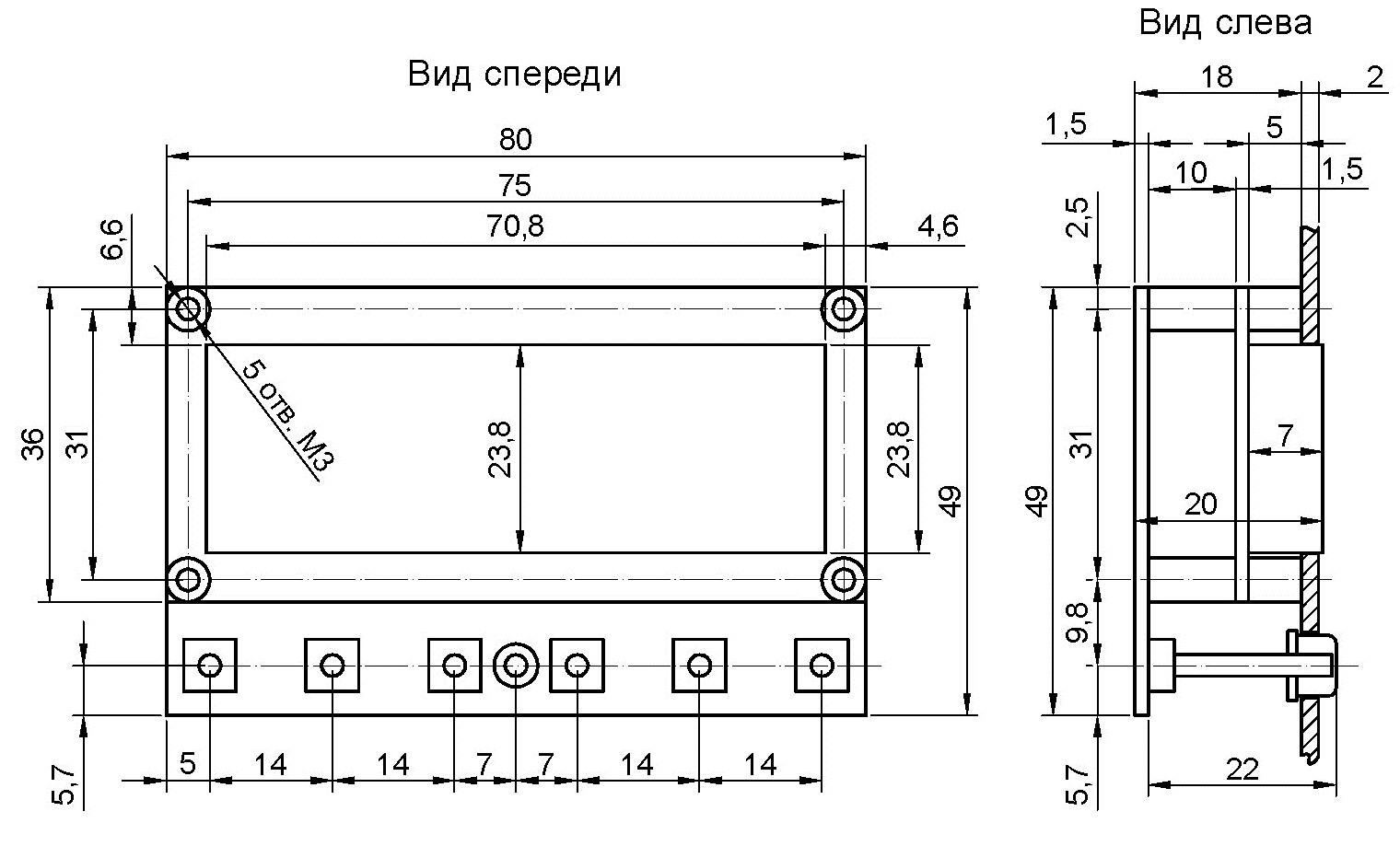

Габаритные размеры (без учёта разъёмов) 80(Ш)х49(В)х20(Г) мм.

В комплект синтезатора ЁЖИК ver.3 входит: спаянный и настроенный синтезатор, руководство пользователя, разъёмы для всех внешних подключений, колпачки для кнопок диаметром 6 мм – 6 шт. Цвет колпачков для кнопок на ваш выбор - белый или чёрный.
Цвет индикатора: чёрные буквы на жёлто-зелёном фоне.
Цена синтезатора Ёжик ver.3 – 1600 грн.
Его можно доукомплектовать:

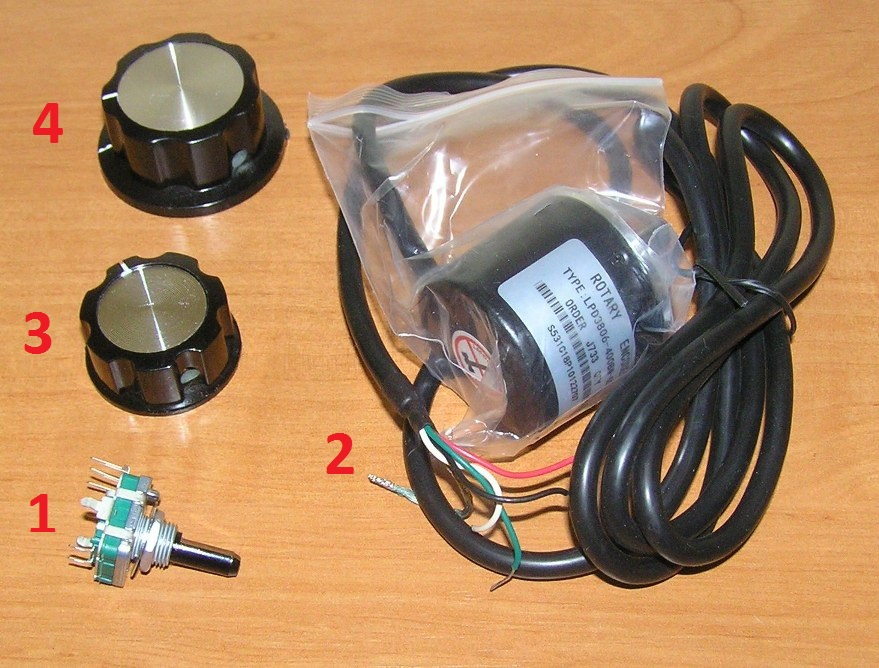

Качественным механическим энкодером PEC16 (без «трещётки») - 260 грн
Ручкой для валкодера/энкодера:
- А4 черный карболит с указателем с фланцем с металлической вставкой Ф33х15.5мм (D=6 мм) – 40 грн
- A5 черный карболит с указателем с фланцем с металлической вставкой Ф45х20мм (D=6мм) – 60 грн

Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. Возможна отправка во все страны Европы и СНГ. Подробнее см. здесь viewtopic.php?f=23&t=411
По вопросу приобретения обращаться в личку или по адресу: us5msq@gmail.com

[US5MSQ]

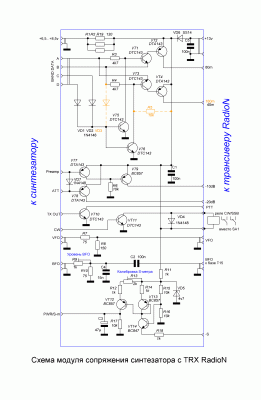

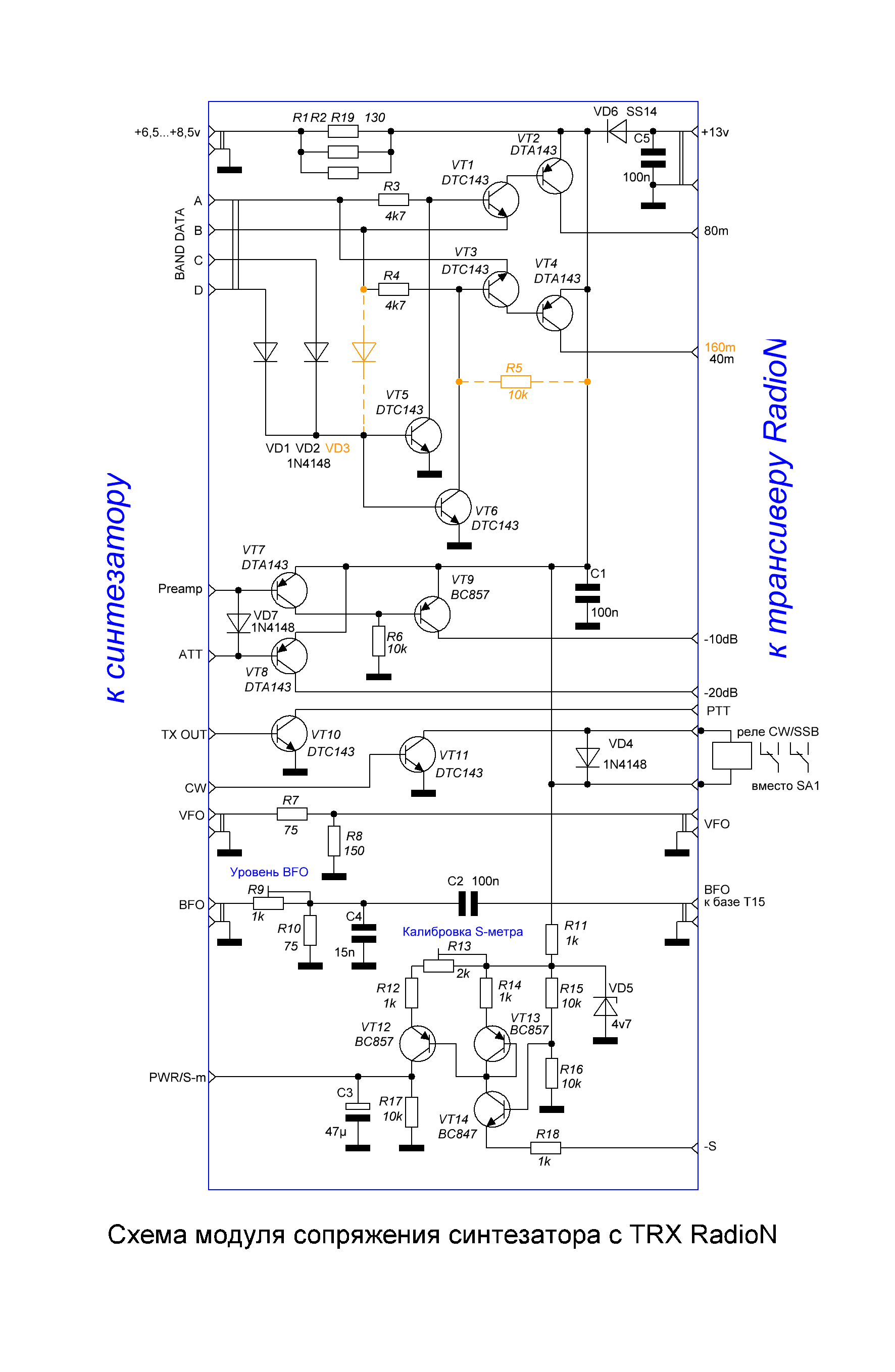

Для реализации практически всех возможностей синтезатора Ёжик v.3 при подключении его к трансиверу RadioN разработана специальная плата сопряжения. Принципиальная схема её приведена в приложении. Питание +12…+13,8 В подаётся на синтезатор через параллельно включенные резисторы R1,R2 и R19 общим сопротивлением примерно 43 Ома, гасящие избыток напряжения питания до рекомендуемого уровня +6,5…+8,5 В, защищая тем самым стабилизаторы синтезатора от перегрева при длительной работе. Диод VD6 защищает синтезатор от случайной переполюсовки напряжения питания. На диодах VD1-VD3 и транзисторах VT1-VT6 выполнен упрощенный дешифратор диапазонов. Здесь учтён алгоритм переключения диапазонов в плате ПДФ ТРХ RadioN – без подачи напряжения управления на реле включён старший диапазон (40м при варианте диапазонов 160/80/40м или 20м при раскладе 80/40/20м). Т.о. дешифратор выдает сигналы управления реле только по двум шинам 80м и 160/40м. В варианте диапазонов 80,40 и 20м диод VD3 и резистор R5 на плату не устанавливаются.
Чувствительность приемного тракта ТРХ RadioN (примерно 0,5-0,7 мкВ) несколько избыточна для работы на НЧ диапазонах на полноразмерную (а другой, поменьше и покороче, для эффективной работы на передачу не может быть априори) антенну. Комфортный прием обеспечивает, как правило, включение аттенюатора -10дБ (при этом чувствительность будет примерно 1,5-2 мкВ), а то (при сильных промышленных шумах и помехах, что отнюдь не редкость в городских условиях) и -20дБ (при этом чувствительность будет примерно 5-7 мкВ). Управление реле аттенюаторов реализовано на транзисторах VТ7,VT8,VT9 и диоде VD7. В исходном положении команды Preamp и ATT от синтезатора не поступают, ключи VТ7,VT8 закрыты, а ключ VT9 открыт базовым током, протекающим через резистор R6, и включает на плате ПДФ реле аттенюатора «-10дБ» (при этом чувствительность будет примерно 1,5-2 мкВ). При подаче от синтезатора команды Preamp открывается ключ VТ7 и шунтирует базовую цепь VT9, который закрывается и отключает реле аттенюатора «-10дБ». Чувствительность возрастает на 10 дБ (до уровня примерно 0,5-0,7 мкВ). Если же подать команду ATT, то открывается ключ VT8, который включает на плате ПДФ реле аттенюатора «-20дБ», и одновременно с ним через диод VD7 открывается ключ VТ7,отключающий реле аттенюатора «-10дБ». Т.о. чувствительность снижается на 10 дБ - до уровня примерно 5-7 мкВ.
Ключ VТ10 обеспечивает управление от синтезатора переключением трансивера на передачу, что может потребоваться при подключении системы САТ.
Ключ VТ11 совместно с дополнительным (внешним) реле обеспечивает управление от синтезатора переключением режима SSB/CW. Две группы переключающих контактов этого реле заменяют переключать SA1 на схеме основной платы.
Согласование уровней выходного сигнала гетеродина (VFO) с оптимальным для первого смесителя основной платы выполнено на резистивном делителе R7,R8, ослабляющим сигнал примерно в 1,5 раза.
Применение второго выхода синтезатора (BFO) в качестве опорного гетеродина позволяет свободно задавать опорные частоты как выше, так и ниже полосы пропускания ЭМФ. Тем самым можно не только сэкономить на дефицитном и довольно дорогом кварце 500 кГц, но и обеспечить оперативное переключение синтезатором принимаемой боковой полосы (LSB USB). Более того, возможность задания значений частоты BFO как минимум до 490 кГц позволяет с успехом применять в тракте ПЧ основной платы более доступные и дешёвые «нижние» и «средние» ЭМФ!
Кварцевый резонатор на основной плате не устанавливается, а сигнал BFO подается на базу Т15, выполняющего в этом случае роль буферного резонансного усилителя, через регулируемый делитель R9,R10 и разделительный конденсатор С2. Конденсатор С4 частично подавляет высшие гармоники, преобразуя меандр практически в треугольник. Окончательная очистка сигнала от гармоник происходит на основной плате в контуре L4C64. Указанного на схеме основной платы уровня переменного напряжения на резисторе R50 добиваемся подстройкой R9 на плате сопряжения.

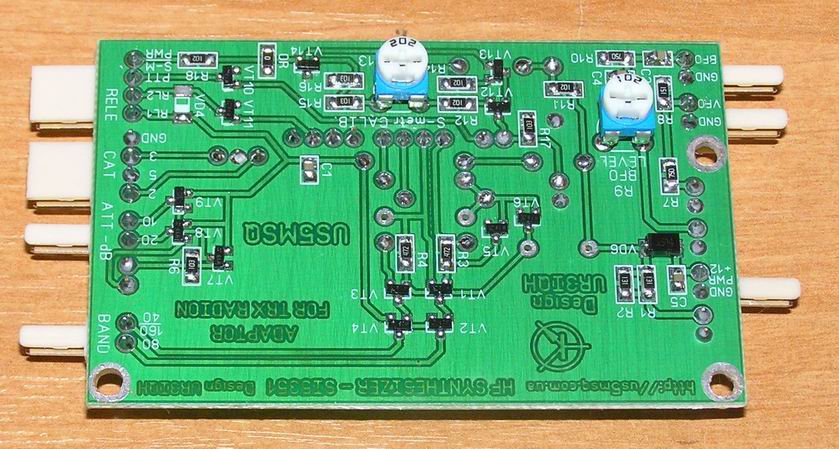

Для реализации на шкале синтезатора функций S-метра, измерителя выходной мощности и индикатора КСВ-метра на транзисторах VT12-VT14 выполнен адаптер, подключаемый к основной плате вместо стрелочного микроамперметра. Он состоит из преобразователя уровня напряжения VT14 и токового зеркала, выполненного на VT12,VT13. Подстроечным резистором R13 выполняется калибровка показаний S-метра при подаче сигнала +60дБ.

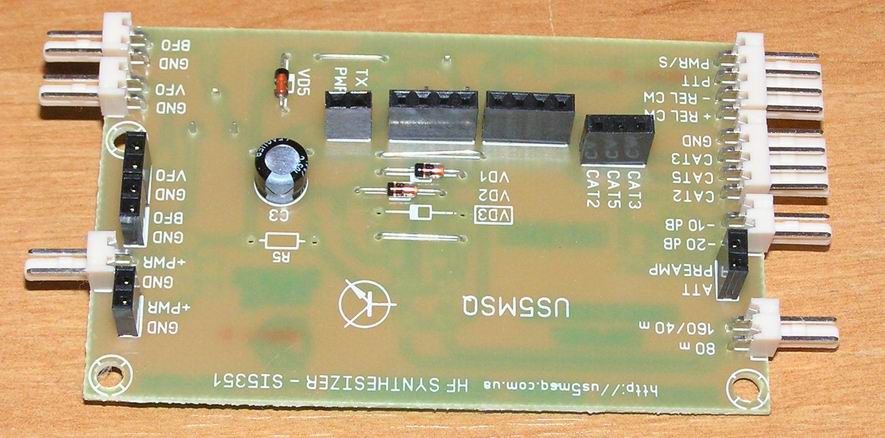

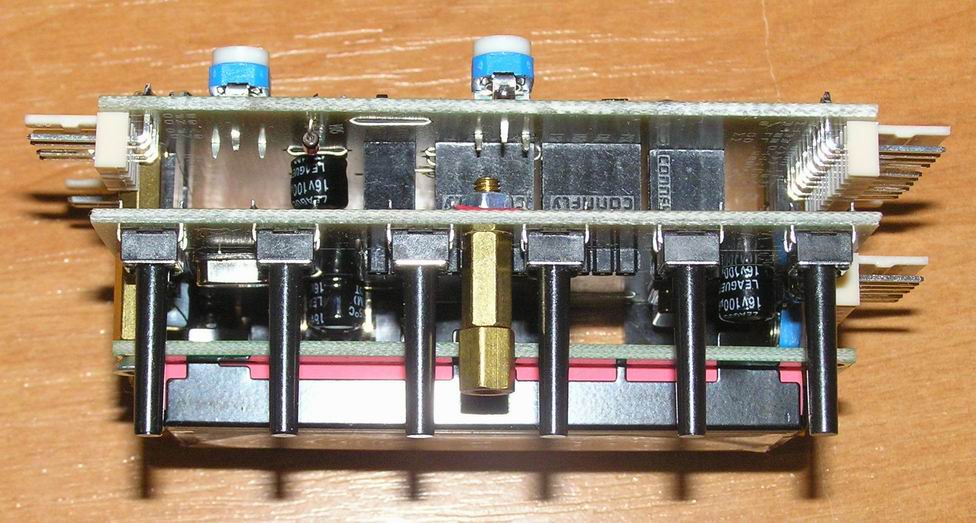

Конструктивно плата сопряжения крепится на плату синтезатора таким образом, что её входные разъёмы совпали с выходными разъёмами платы синтезатора. Это существенно уменьшило размеры и упростило монтаж, но привело к необходимости заменить часть выходных разъёмов синтезатора с угловых на штыревые. Поэтому конструктивно версии универсального синтезатора ЁЖИК и адаптированного в ТРХ РадиоН ЁЖИК-Р немного отличаются. При заказе это нужно обязательно указать.
В комплект синтезатора ЁЖИК -Р ver.3 входит: спаянный и настроенный синтезатор с установленной платой сопряжения (изначально вариант коммутации диапазонов 80,40 и 20 м – диод VD3=1N4148 и R5=10 кОм на плате не установлены, они приложены отдельно в пакетик), руководство пользователя, разъёмы для всех внешних подключений, две вспомогательные платы (позволяющие при необходимости или желании вынести панель кнопок за пределы синтезатора), колпачки для кнопок диаметром 6 мм – 6 шт. Цвет колпачков для кнопок на ваш выбор - белый или чёрный.
Также можно выбрать (заказать) цвет индикатора: чёрные буквы на жёлто-зелёном фоне или белые буквы на синем фоне.
Цена синтезатора Ёжик-Р ver.3 – 1600 грн.
Его можно доукомплектовать:
Механическим энкодером - 190 грн
Оптическим валкодером на 100 импульсов - 800грн
Ручка для валкодера/энкодера - А4 черный карболит с указателем с фланцем с металлической вставкой Ф33х15.5мм (D=6 мм) – 40 грн
Ручка для валкодера/энкодера - черный карболит с указателем с фланцем с металлической вставкой Ф47х20мм (D=6 мм) – 60 грн
Отправка синтезатора производится после предоплаты - по территории Украины Новой почтой. По вопросу приобретения обращаться в личку или по адресу: us5msq@gmail.com

Заказ на синтезатор Ёжик-Р ver.3 должен выглядеть следующим образом:
1.Желаемая прошивка: под оптический валкодер или механический энкодер
2. Желаемый индикатор - чёрные буквы на жёлто-зелёном фоне или белые буквы на синем фоне
3.Желаемый цвет колпачков для кнопок - белый или чёрный.

[US5MSQ]

Приветствую всех.
Представляю вашему вниманию обновлённую версию теперь уже универсального всеволнового синтезатора ЁЖИК ver.2 (полное описание его возможностей в первом сообщении), предназначена для создания ДВ, СВ и КВ приемников и трансиверов как прямого преобразования, так и с классической структурной схемой или с преобразованием вверх (инфрадин), обладающую к ранее описанным дополнительными возможностями:
-расширенным вниз до 100 кГц рабочим диапазоном, частота опорного гетеродина может начинаться со 150 кГц
- умножитель частоты первого гетеродина в 1,2,3 и 4 раза от заданной, что позволяет с успехом применить синтезатор в технике прямого преобразования или там, где для лучшей симметрии перед смесителем установлен делитель частоты (триггер) на 2
- реверс выходов гетеродинов: при передаче выходы гетеродинов ( VFO и BFO) меняются местами, что позволяет существенно упростить коммутацию трансиверов структуры Радио-76 или Аматор.
- обзорный режим (режим быстрой перестройки по частоте с шагом 10 кГц), причём при переходе границ диапазоны и, соответственно, сигналы управления ПДФ, автоматически переключаются
Это всё, как прежде устанавливается пользователем в инженерном меню

[aleksandr.n]

Здравствуйте Сергей. Цены на синтезатор и комплектующие актуальны? Есть в наличии синтезатор и оптический валкодер?

[US5MSQ]

Здравствуйте, Александр.
Да, всё актуально и есть в наличии.
Впрочем, так же, как и для всех остальных моих объявлений

[UT6MAL]

Здравствуйте, Сергей. Подскажите, что изменить в схеме дешифратора "Ёжика", если подключить ДПФ типа "Дружбы", где у реле общий минус?
Николай.

[US5MSQ]

Здравствуйте.
На выходе дешифратора нужно будет поставить ключи на p-n-p транзисторах

[UT6MAL]

Спасибо, Сергей! Как всё просто.

[US5MSQ]

Приветствую всех.
Наш коллега Вячеслав выложил небольшой видеоотчёт о работе синтезатора Ёжик-Р ver.2 с основной платой трансивера RadioN, в котором активирован второй выход синтезатора в качестве опорного гетеродина - https://www.youtube.com/watch?v=fKzGge6ec0U
Ка видим, всё работает чистенько и выглядит аккуратно
Напомню, что такое включение не только экономит достаточно дефицитный и дорогой кварц на 500 кГц, но и позволяет переключаться на реверсивную боковую полосу, а также применить с равным успехом любой имеющийся ЭМФ - не только достаточно дефицитный и дорогой верхний, но и более доступные и недорогие средний и нижний, т.к. оптимальные частоты опоры, как нормальные так и реверсивные, под них легко выставляются в инженерном меню синтезатора Ёжик.

[US5MSQ]

Приветствую всех.

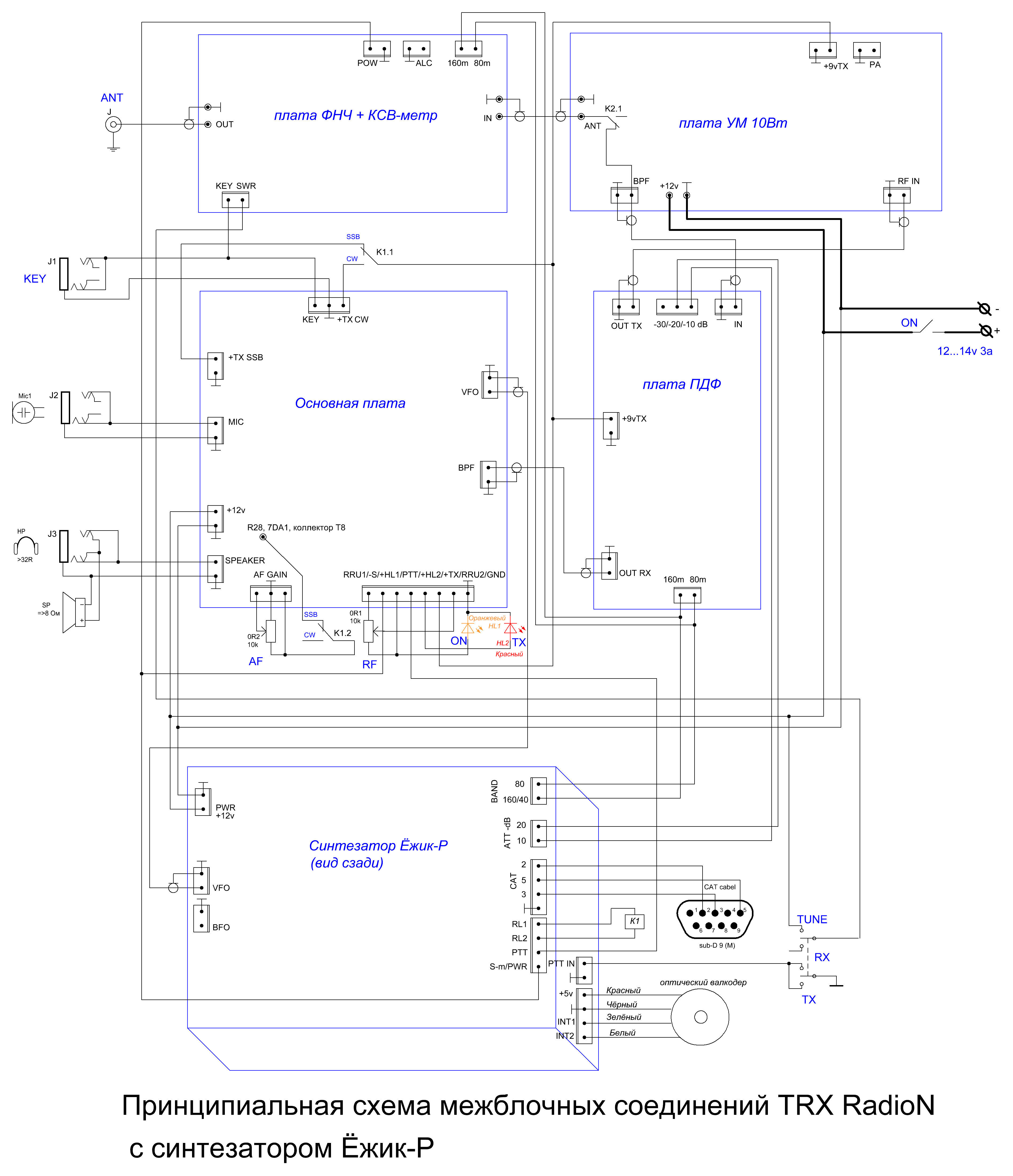

По просьбе коллег нарисовал схему межблочных соединений трансивера RadioN с синтезатором Ёжик-Р.
Все блоки изображены эскизно, но геометрическое расположение всех разъёмов и их обозначения соответствует указанным на платах (и схемах) соответствующих блоков
