В схеме 3хконтурного ПДФ калькутятора три средних конденсатора обозначены как переменные.
Означает ли это, что есть перспектива перестройки этого ПДФ с помощью КПЕ?

Здравствуйте.
если сделаете пробный расчёт ПДФ на любую частоту, то увидите. что емкости контуров разные.
Для перестраиваемого преселетора (так это называется) применяются другие схемы

Спасибо.

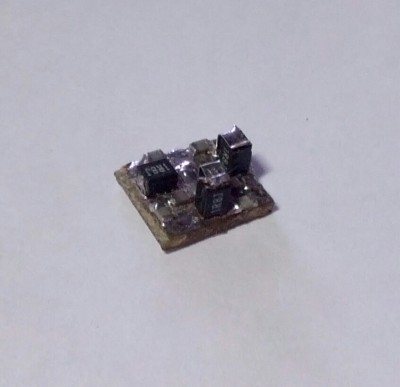

Оцените, плз, реализацию на 30м:

Здравствуйте.
Выглядит неплохо, но...
Реализация ПДФ без подстроечных элементов возможна только при гарантированном и достаточно малом разбросе значений контурных элементов при условии, что полоса пропускания выбирается как минимум в 2 раза шире этого разброса, т.е. при разбросе +-5% полосу пропускания не рекомендуется выбирать уже 10 %, а при более распространённом разбросе +-10% -не уже 20 %, а у купленных в Китае дросселях разброс может доходить до 20 %. Лучший вариант в наших не предсказуемых условиях - вариант, при расчёте в калькулятор проставлять предварительно измеренные значения хотя бы индуктивности.

Большое спасибо.
Люблю паять такие мелкие детали. Сегодня начал собирать делитель/фазосвращитель для ZetaSDR на 74lvc2G74 (дохлым жуком) - осилил пока только четыре ноги из 16ти.
Никакой оптики, паяльник 25Вт (харьковский?). Очень занимательно.

Вы не собирали DCRX68 Wes Hayward, автора этой методики расчета?
Один из первых транзисторных ППП, если не первый, был бы интересным экземпляром в коллекции.
На его сайте есть пдф со схемой, но катушки не описаны.
ЗЫ. С вашим сайтом проблема: при попытке открыть статью пишет что-то типа "ошибка базы данных".

Извиняюсь за оверпостинг, но исследования показали, что катушки в дросселях установлены вертикально, поэтому, для обеспечения взаимно-перпендикулярного положения один дроссель был установлен по-другому.

Разумно

можнол ли настраивать контура пдф уже в готовой подключенной конструкции, используя nwt и высокоомный щуп .
не получится так ,что сигнал с нвт окажется слишком сильным , в результате чего изменится входное сопротивление смесителя , и мы будем настраивать что угодно но не то что нужно.

Vladimir827 писал(а):можнол ли настраивать контура пдф уже в готовой подключенной конструкции, используя nwt и высокоомный щуп .
не получится так ,что сигнал с нвт окажется слишком сильным , в результате чего изменится входное сопротивление смесителя , и мы будем настраивать что угодно но не то что нужно.

Здравствуйте.
Можно и нужно, только нужно делать такой уровень испытательного сигнала, чтобы не перегружался смеситель. К примеру ключевые смесители нормально переносят входные уровни до 30-100 мВ, для них нужно выставить уровень таким, чтобы пик АЧХ не превышал -20 дБ. А, к примеру, для SA(NE)612 допустим уровень входного сигнала до 14-15 мВ, для них нужно выставить уровень таким, чтобы пик АЧХ не превышал -30...-40 дБ.
