Набор девятидиапазонного ПДФ TRX STEP II

[US5MSQ]

Продам набор деталей для самостоятельной сборки платы девятидиапазонного ПДФ трансивера STEP II, подробно описанный здесь https://us5msq.com.ua/kv-transiver-step-ii-plata-pdf/

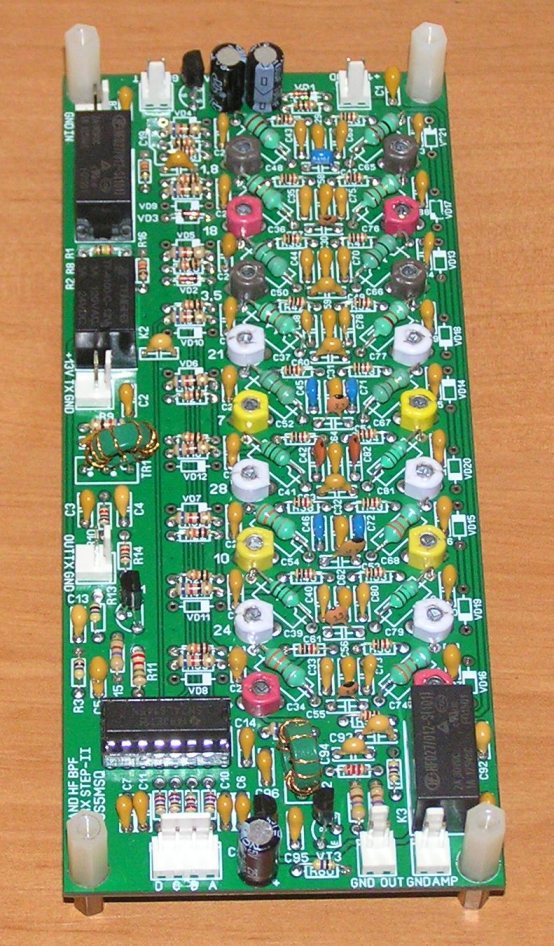

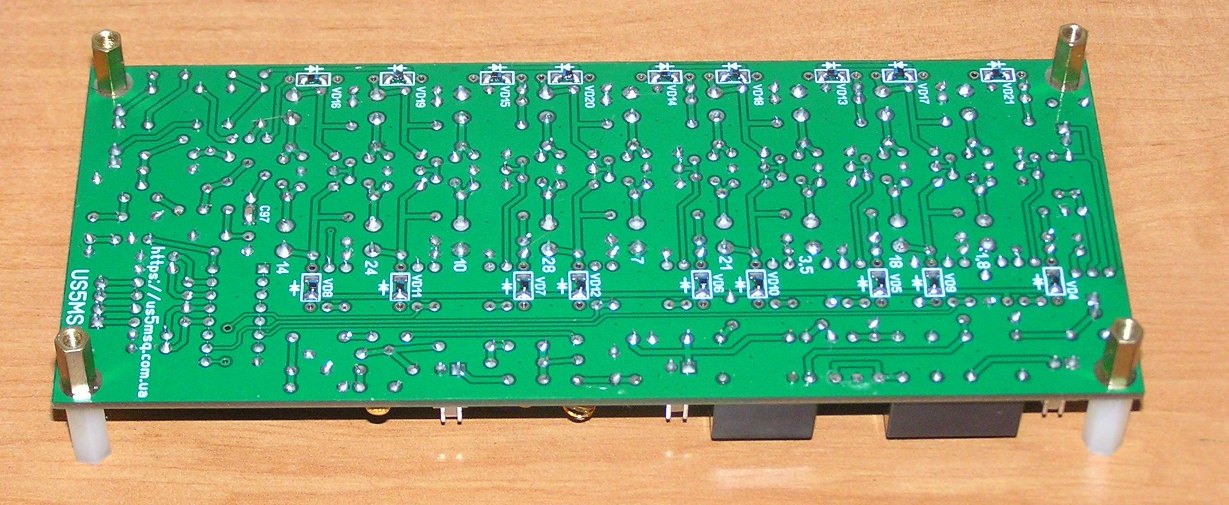

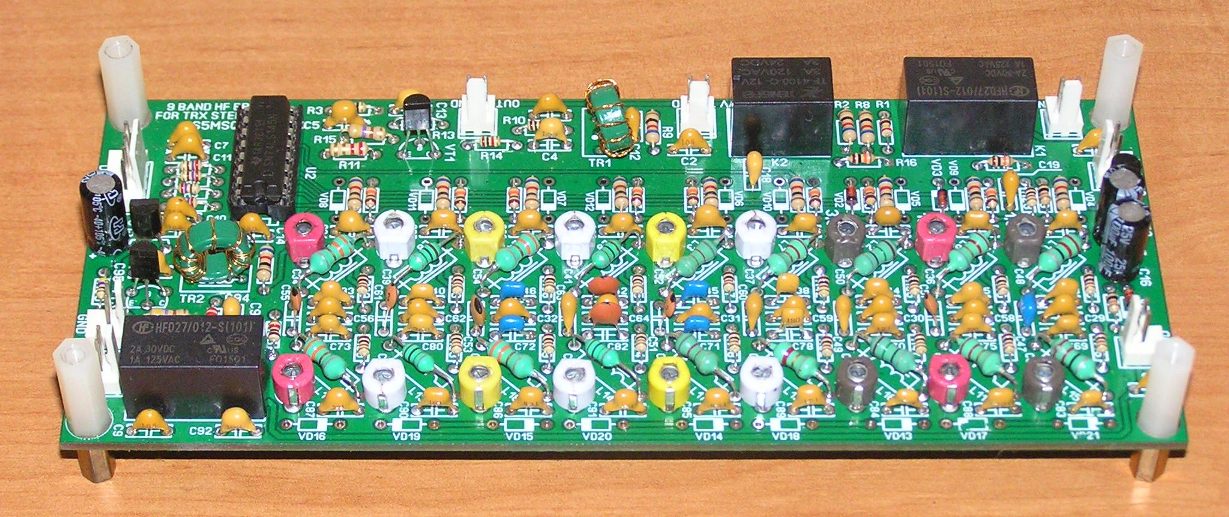

На плате ПДФ размещены: отключаемый усилитель высокой частоты, аттенюатор -20дБ, дешифратор диапазонов, предварительный усилитель мощности передатчика, и, собственно, сам девятидиапазонный ПДФ, выполненный на основе двухконтурных полосовых фильтров с диодной коммутацией. Для снижения трудоёмкости изготовления и улучшения повторяемости в домашних условиях с качестве катушек индуктивности применены готовые стандартные дроссели («зелёные полосатики»). Плата рассчитана на "прямое" подключение к синтезатору Ёжик – без каких-либо промежуточных каскадов, но может быть легко сопряжена с любым другим синтезатором, имеющим такую же кодировку диапазонов.

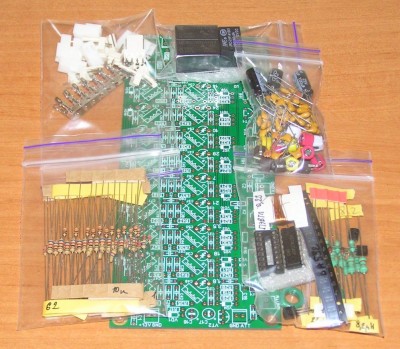

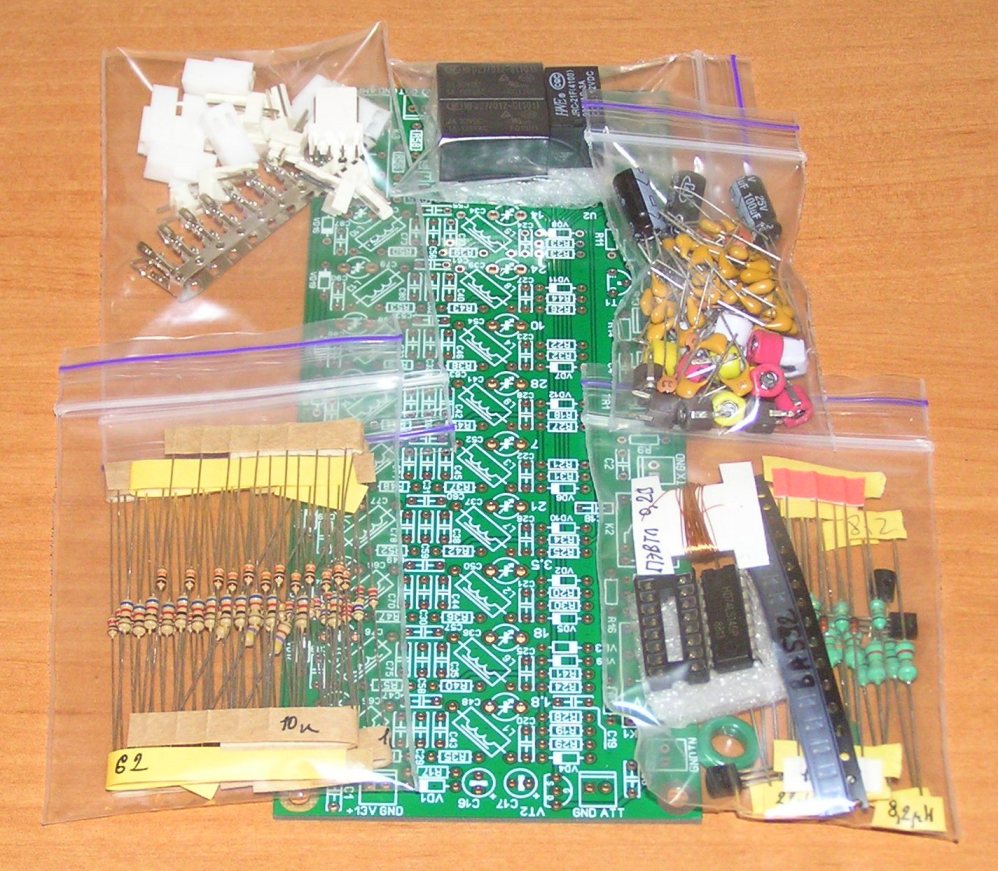

В комплекте набора для самостоятельной сборки есть все необходимые радиокомпоненты: качественная печатная плата с маской и маркировкой размерами 160х68 мм, резисторы, конденсаторы, диоды, транзисторы, ферритовые кольца, намоточный провод, аксиальные дроссели, разъёмы, реле. Полный перечень деталей набора приведён ниже.

1.Стоимость полного набора для сборки платы ПДФ, включая печатную плату: 1600 грн.

Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой.
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com

[US5MSQ]

Приветствую всех.
Наш коллега Вячеслав выложил видеоролик в демонстрацией работы платы ПДФ https://www.youtube.com/watch?v=0iPtxcU ... ploademail

[US5MSQ]

Внимание, коллеги.

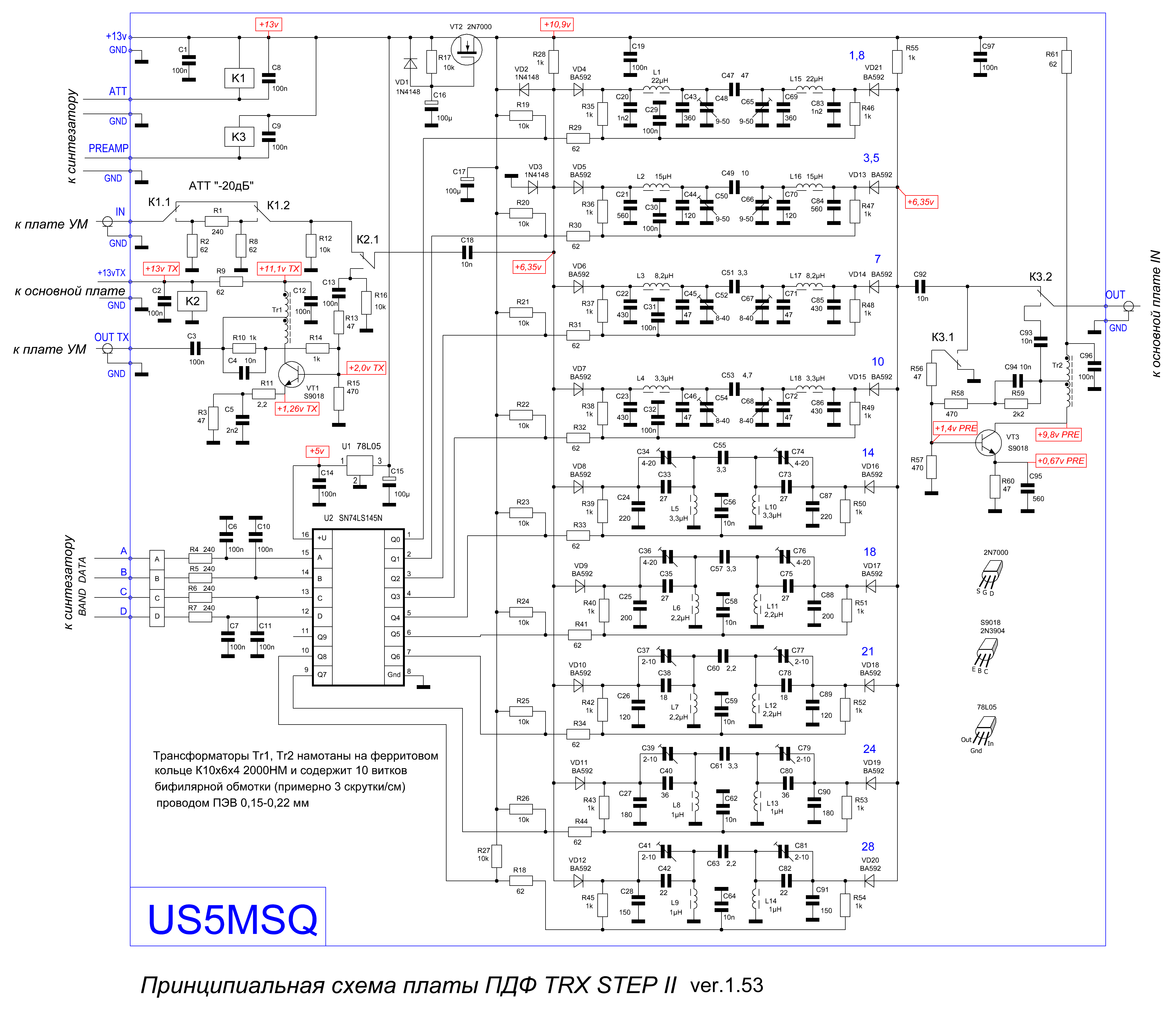

На плате перепутаны местами конденсаторы С59 и С60. Подправил это на принципиальной схеме, её вариант 1.53 уже выложил в первом сообщении.

[US5MSQ]

Уважаемые коллеги.
Сегодня получил новую партию печатных плат, наборы ПДФ снова в продаже!

[nikolay]

Сергей Эдуардович а можно заменить диоды смд ва592 на кд522 или другие смд я не смогу припаять зрение уже не то что было раньше

[US5MSQ]

Здравствуйте.
С некоторым увеличением (на пару дБ) потерь можно заменить на КД409а, Обычные диоды не годятся, т.к. имеют на порядок большее диф. сопротивление.
ВА592 достаточно легко паяются - сначала на одну площадку наносим припой, прихватываем им один конец диода, а затем припаиваем второй вывод - надо только приноровиться, ну и очки посильнее - я при пайке уже давно кроме очков надеваю окуляры с увеличением в 2.5 раза, а что делать, если уже сейчас выводные детали становятся редкостью, да и СМД всё меньше и меньше - прогресс, однако...

[nikolay]

СПАСИБО БУДЕМ ПРОБОВАТЬ

[us5edt]

Здравствуйте Сергей Эдуардович. Подойдет ли этот ДПФ для РАДИОНА при использовании совместно с платой IF-1.

[US5MSQ]

Здравствуйте.
Подойдёт, как впрочем и любой другой 50-омный, вот только наборов ПДФ осталось всего несколько штук и они теперь продаются только в составе полного набора трансивера STEP II

[us5edt]

Очень жаль.
