Нужна помощь по схемотехнике аматора

[US5MSQ]

EU4RK написал

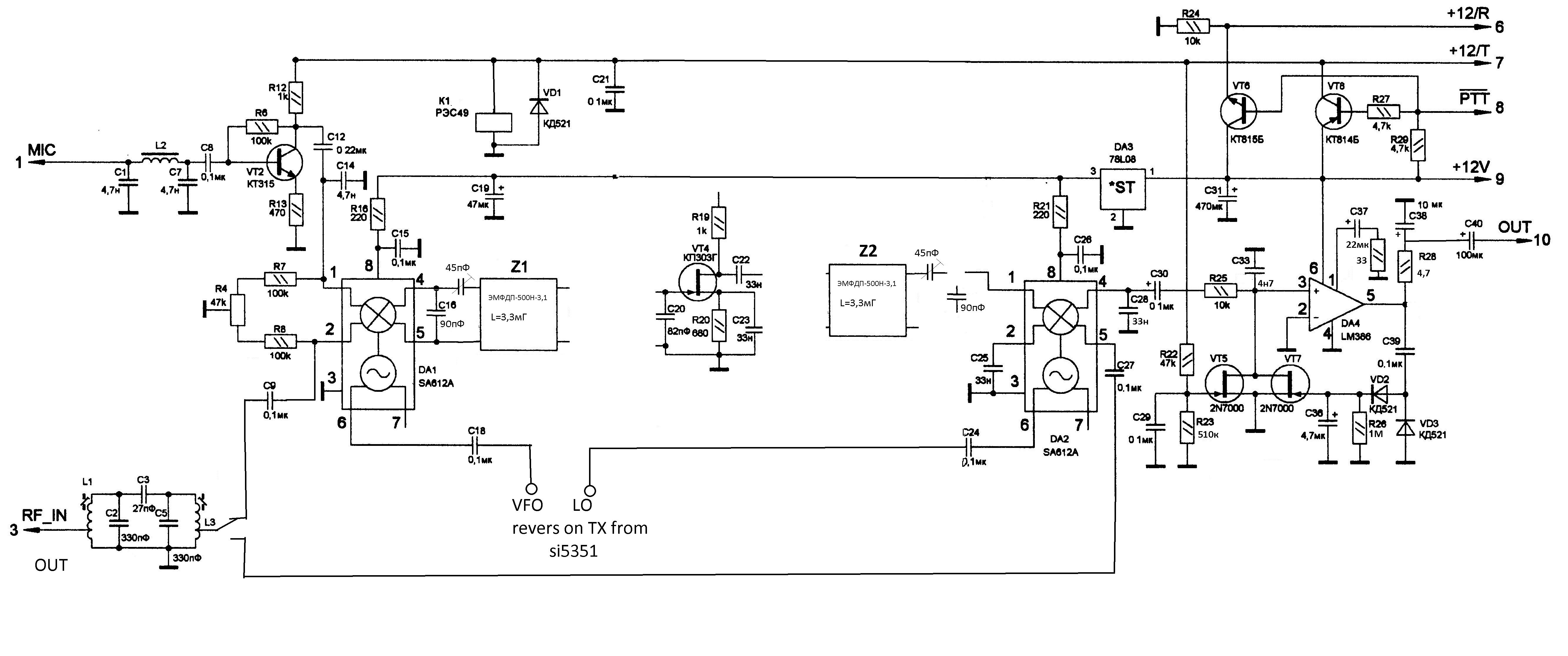

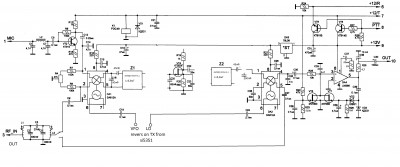

"Доброго дня, Сергей Эдуардович. Помогите по схемотехнике. Начитался форумов про два ЭМф и захотелось реализовать. Взял оригинальную схему аматор-эмф-sa из журнала и немного подправил УНЧ по вашим рекомендациям, нарисовал как я бы хотел видеть два эмф, непосредственно после и перед смесителями. Как согласовать эмф со вторым смесителем(смущает наличие конденсатора между 2-3 ногами), и самый главный вопрос что и как поставить между ЭМФ. Будет ли такое решение работоспособным? В наличии имею кп327а, J310, кп303-307. Подскажте что из этого лучше использовать, и как подключить, по какой схеме.
переключение опоры и гетеродина непосредствено на выходах si5351 при rx/tx.
Если можно, подрисуйте мне как что сделать, или подсоветуйте куда смотреть

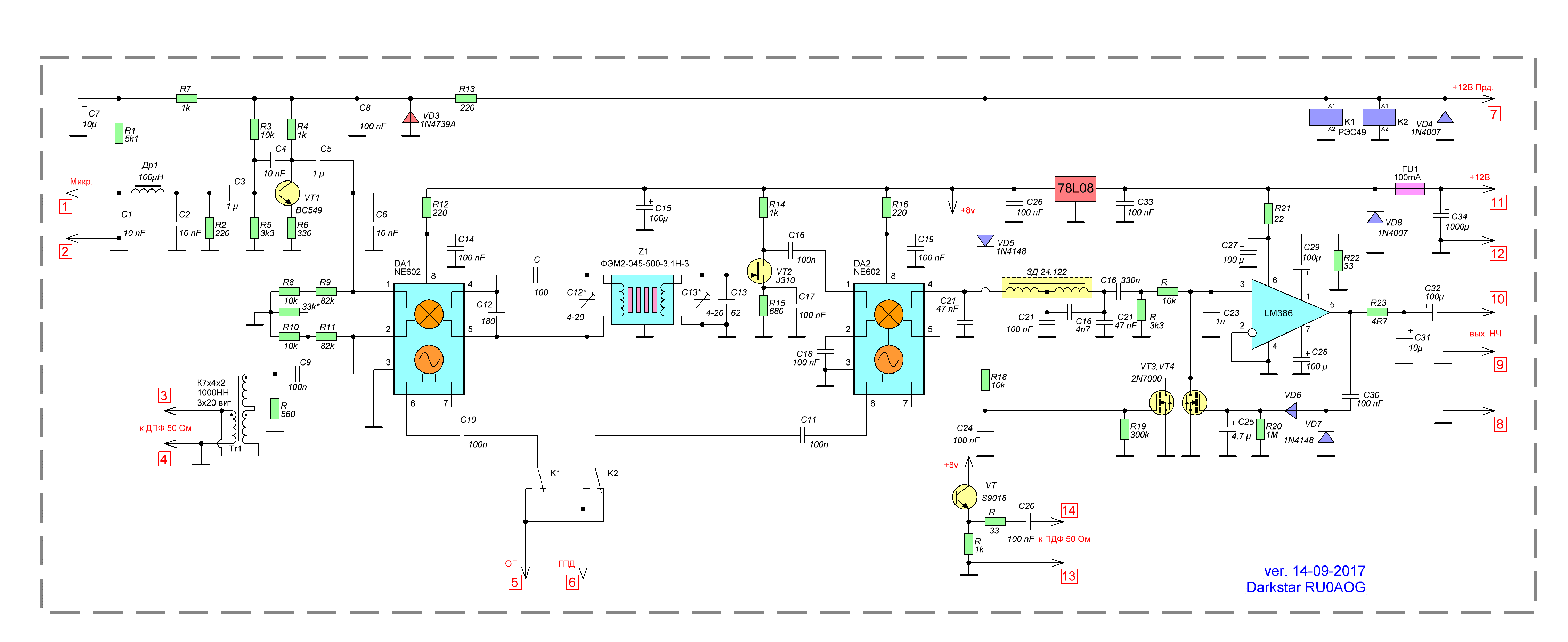

2 на j310 как тут
или как тут на кп327"

[US5MSQ]

Здравствуйте.
На мой взгляд ставить ЭМФа в таком простом тракте - это перебор, бесполезное усложнение, но если очень хочется, то можно

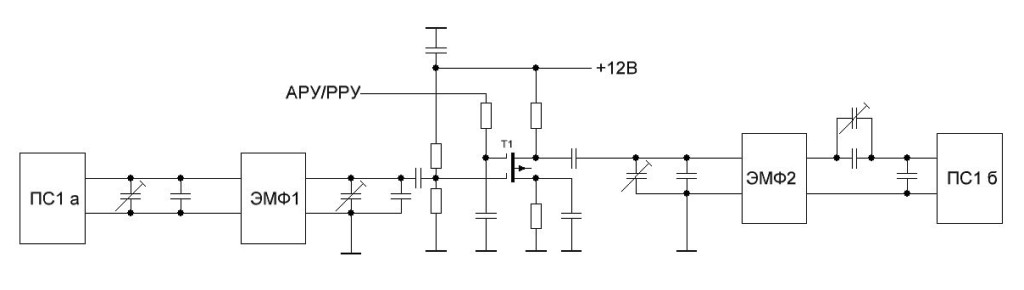

Наиболее подходящий вариант УПЧ - на двухзатворном транзисторе, только в стоке вместо резистора нужно поставить дроссель 4,7-10 мГн (4700-10000 мкГн), заводской или самодельный на ферритовом колечке. Подключать второй ЭМФ к смесителю нужно аналогично первому, только блокировочный конденсатор со второй ноги можно убрать.
Подключение синтезатора на Si5351 к SA/NE612 требует согласования по уровням сигнала - схемное решение можно взять их TRX STEP II

[EU4RK]

Спасибо за оперативный ответ! Развеяли мои сомнения, буду пробовать

[EU4RK]

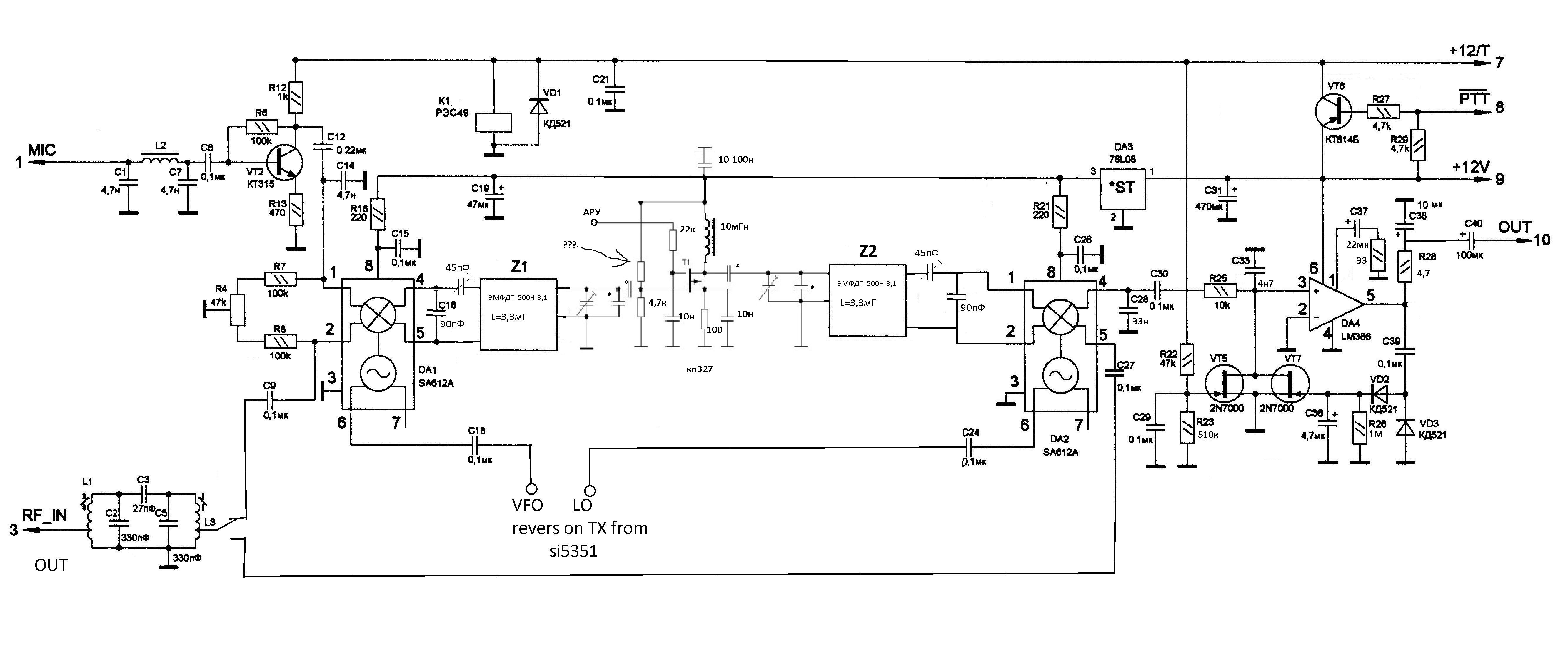

Прошу прощения за не совсем художественный рисунок Сергей Эдуардович, нужен ли на схеме указанный знаками вопроса резистор, и куда лучше подключить второй затвор(АРУ). Или может быть отрегулировать уже после сборки на готовой плате подачей смещения на второй затвор на какой-то определенный комфортный уровень усиления, и не подключать его к цепи АРУ?

PS. Это потому что ЭМФ есть запас и NE602 с SI5351 с ардуинками, хочу пристроить чтобы не лежали без дела

[US5MSQ]

Этот резистор может и не потребоваться, если при подаче на второй затвор смещения +5В ток стока будет порядка 8-10 мА, т.е. падение напряжения ни истоковом резисторе порядка 0,8-1В, если ток будет меньшим, меньшим будет крутизна полевика и усиление УПЧ в режиме приёма оказаться может маловато -это надо проверять, а вот в режиме передачи для максимального использования амплитудной характеристики смесителей коэф. передачи от первого ко второму должен быть порядка 0,2-0,25, т.е. сигнал должен быть ослаблен в 4-5 раз. Для этого надо предусмотреть при переходе на передачу снижение напряжение смещение по второму затвору вплоть до 0 - посмотрите как подобное переключение реализовано в трансивере STEP II. АРУ заводить в этот каскад нет смысла, разве что РРУ смещением по второму затвору.

[EU4RK]

Буду проверять, спасибо за ценное дополнение про передачу!

[EU4RK]

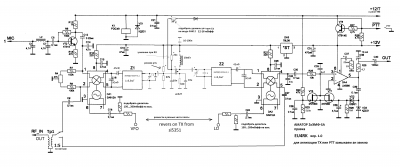

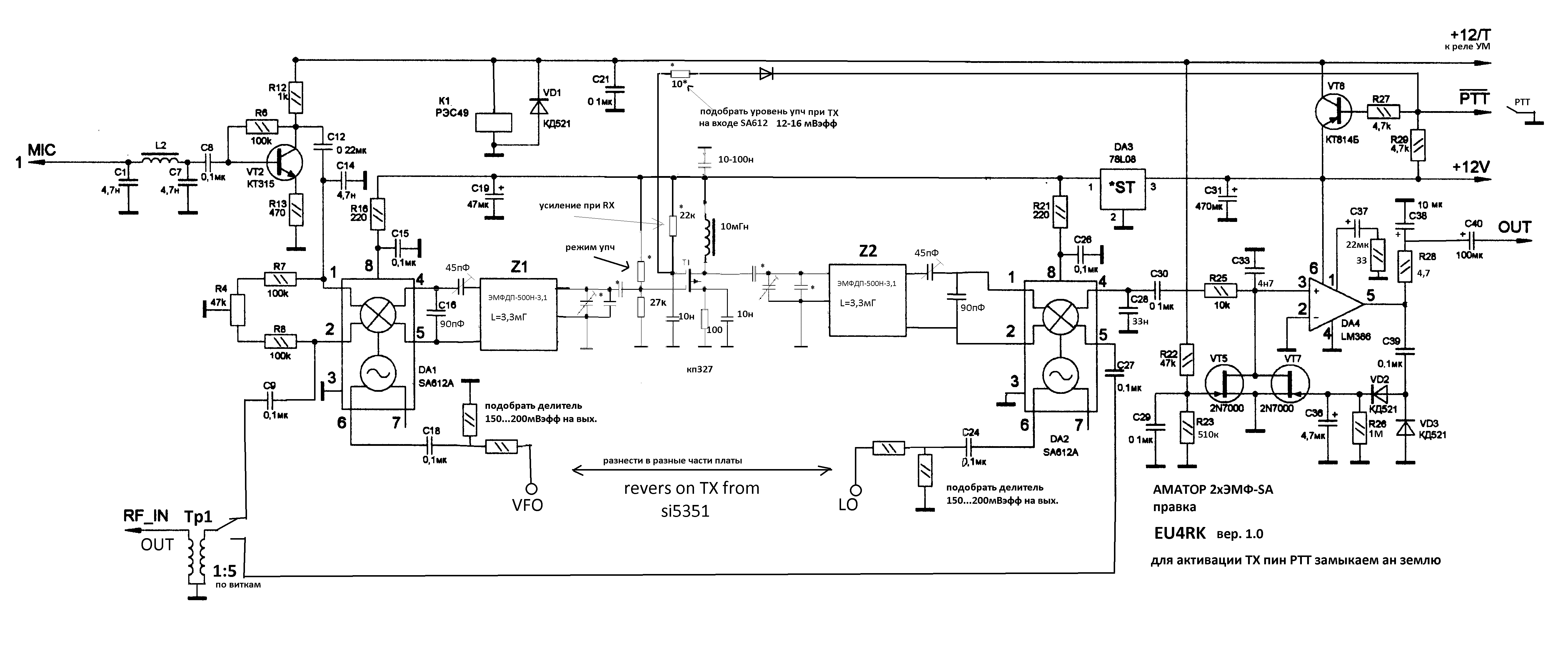

С учетом всех замечаний общая концепция нарисовывается такая:

Номиналы деталей учп требуют расчета и подбора, если бльше замечаний не будет, можно немножко подождать и начать неспешно разводить плату
Еще заметил R29 надо исключить или переместить ближе к базе транзистора, т.к. будет влиять на уровень усиления упч, уже лень рисовать. Или в цепь управления вторым затвором кп327 поставить диод, катодом в сторону PTT
Пусть будет тут хоть в таком сыром варианте, вдруг еще кому нибудь будет это интересно.

[EU4RK]

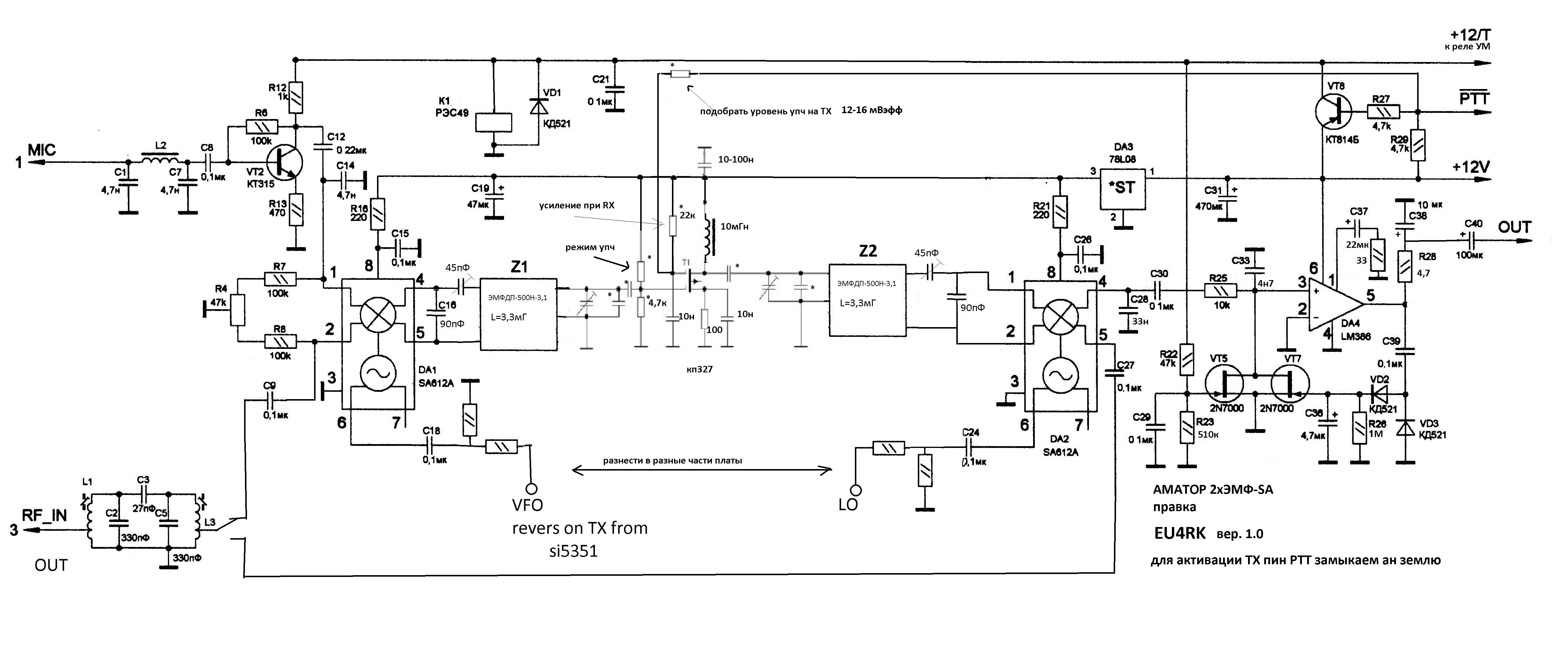

Чуть косметики

[US5MSQ]

Здравствуйте.
Вроде всё верно.

[EU4RK]

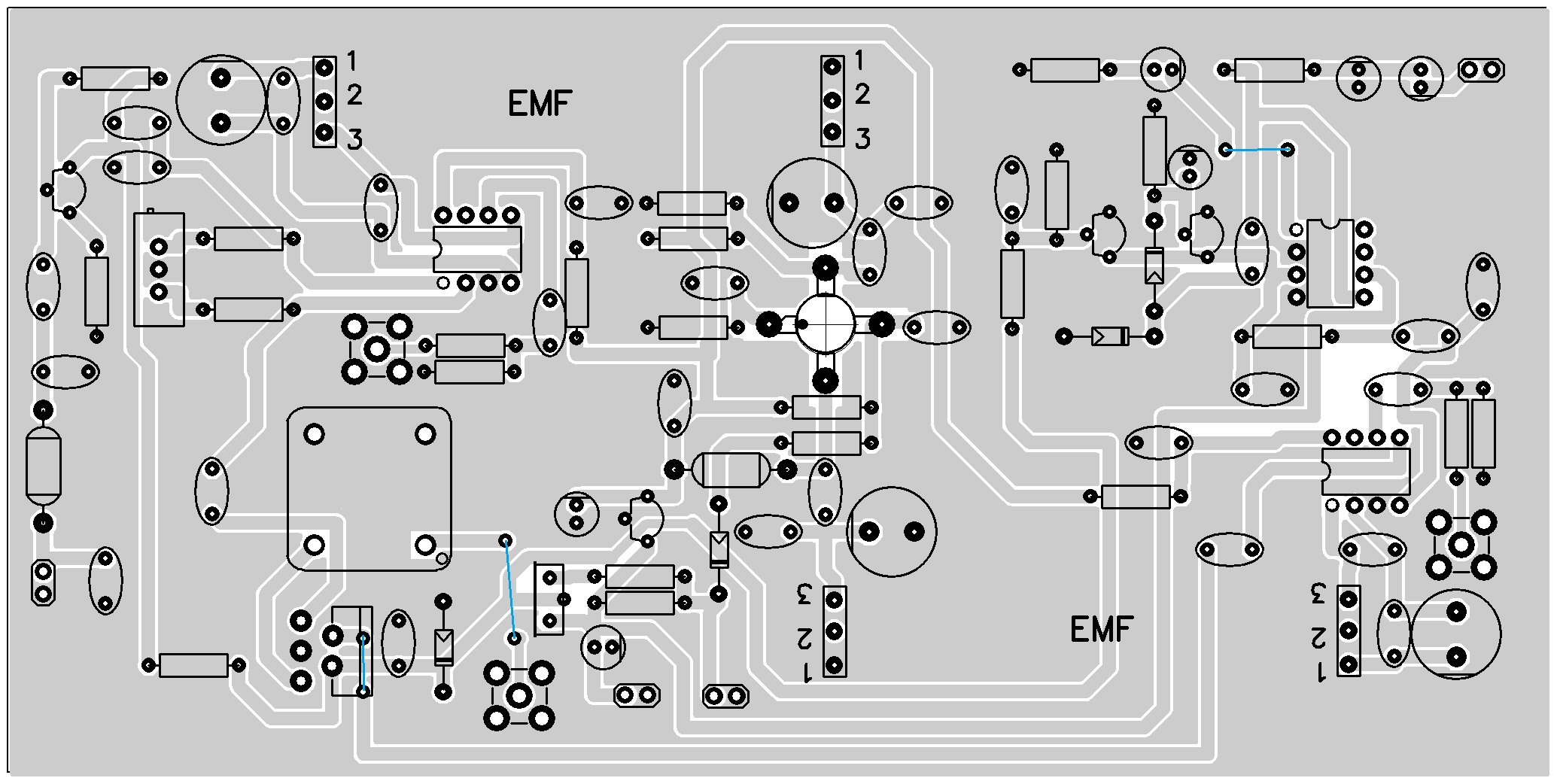

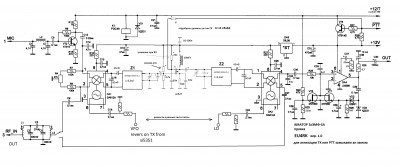

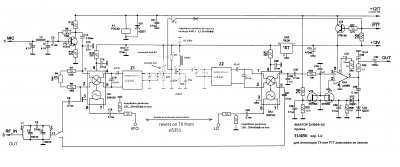

Финальный вариант, небольшие правки схемы(согласующий трансформатор вместо контуров). Поскольку печатку делал исключительно для себя, то правила документирования не соблюдал, отсюда недостатки: нумерация элементов на плате отсутствует, расположение электролитических конденсаторов, диодов и транзисторов - требует сверки со схемой при монтаже, модель кп327 лень было рисовать( заменил элементом кт610 продлив его ноги ближе к центру), монтаж кп327 со стороны элементов, либо со стороны дорожек перевернув корпус. Сигнал гетеродина и опорного генератора с одной si5351, с реверсированием при переходе на передачу по сигналу с пина +12/Т, элементы обвязки кп327 требуют подбора для установки режимов на прием и передачу. Размер платы при печати 173*85мм, возможно надо подкорректировать под ваш принтер, по совпадению расстояний между ногами ЭМФ. Вроде больше ошибок не нашел, работа продолжается

PCB_Зеркальная_ЛУТ173x85.zip

(271.93 КБ) 200 скачиваний
