ППП на 10м

[Romm]

Пришла мысль собрать простой ППП Полякова В.Т., но с небольшими доработками:
1. Повысить стабильность ГПД;
2. Сделать его громкоговорящим (УНЧ конечно же украдено у Сергея Эдуардовича).

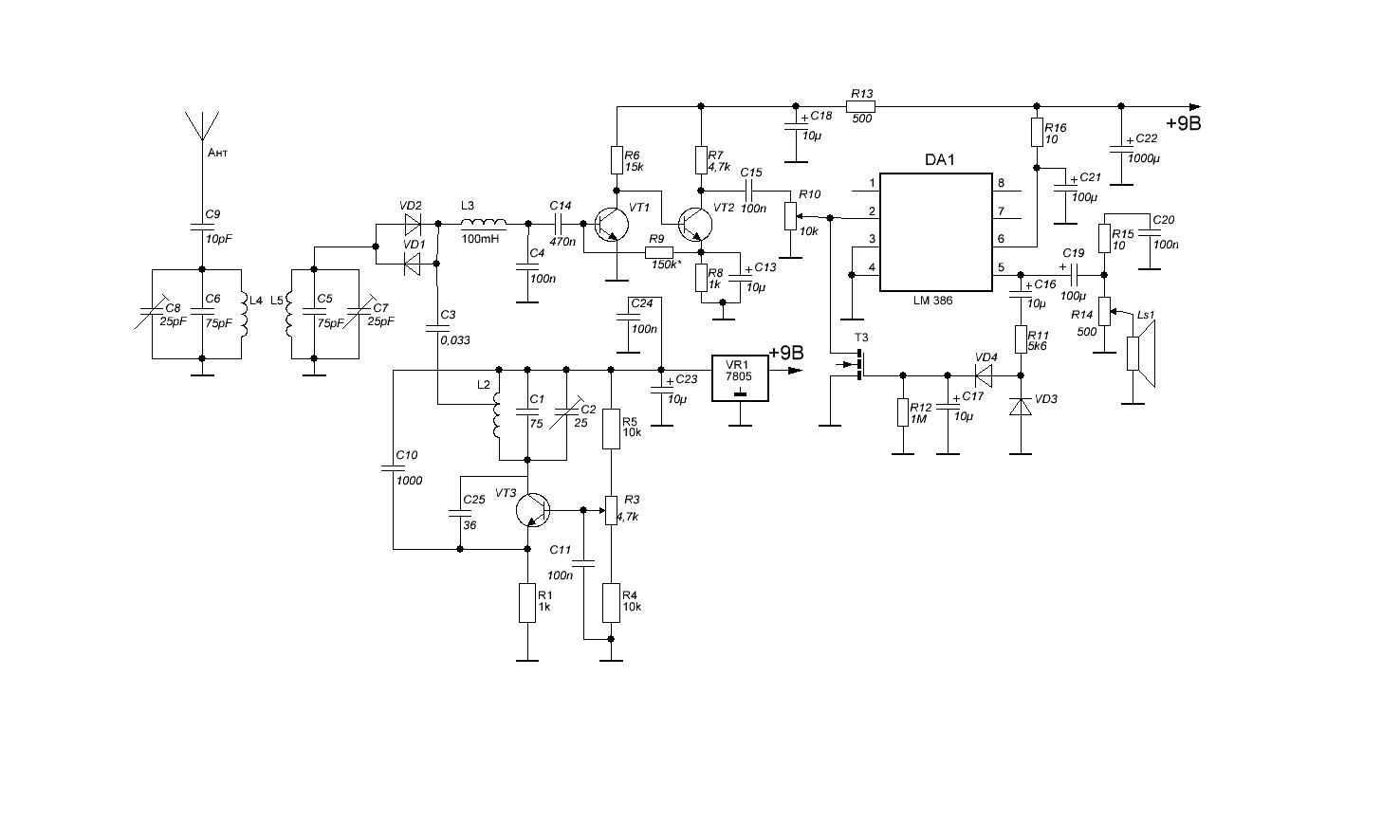

Набросал схему.
Сергей Эдуардович, как всегда очень хочется услышать Ваше мнение.

[RJ]

ого.. наворочено..

[US5MSQ]

Давайте уж как-то определимся и будем обсуждать Вашу схему в одном месте, пусть будет здесь.
По схеме есть 4 пожелания
1. Напряжение питания ГПД сделать 9в, а общее питание 12в, от этого же стабилизатора запитать и предУНЧ, R16 убрать, а С21=100 нФ керамика.
2.Потенциометр r10 нужно убрать 0он не только бесполезен, но даже вреден, т.к. мешает работу АРУ
3.Сток Т3 подключить через конденсатор 0,47-1 мкФ подключить к коллектору Т1
4 Смеситель подключать через катушку связи, а не через отвод

[Romm]

Сергей Эдуардович, спасибо большое!
Только я не понял про конденсатор с истока к коллектору Т1. Или я не внимателен, но я в Ваших схемах такого не видел вроде бы. А какую функцию выполняет это конденсатор?
И вот еще: у Полякова есть рисунок расположения деталей на ПП. Катушки L1 и L2 расположены параллельно, как ни странно. Это нормально?

[US5MSQ]

Видимо я невнятно написал
1.Сток Т3 нужно отключить от 2 ноги DA1 и подключить через конденсатор 0,47-1 мкФ подключить к коллектору Т1, т.е. он теперь будет шунтировать нагрузку VТ1
2. катушку связи ГПД лучше включить, так как на схеме https://us5msq.com.ua/gromkogovoryashhi ... nzistorax/ там же в статье есть и аргументация такого включения
3.При близком параллельном размещении катушек между ними существует довольно большая взаимоиндукция (индуктивная связь) , в некоторых случаях полезная, в некоторых вредная , но автору виднее

[Romm]

Спасибо, Сергей Эдуардович!

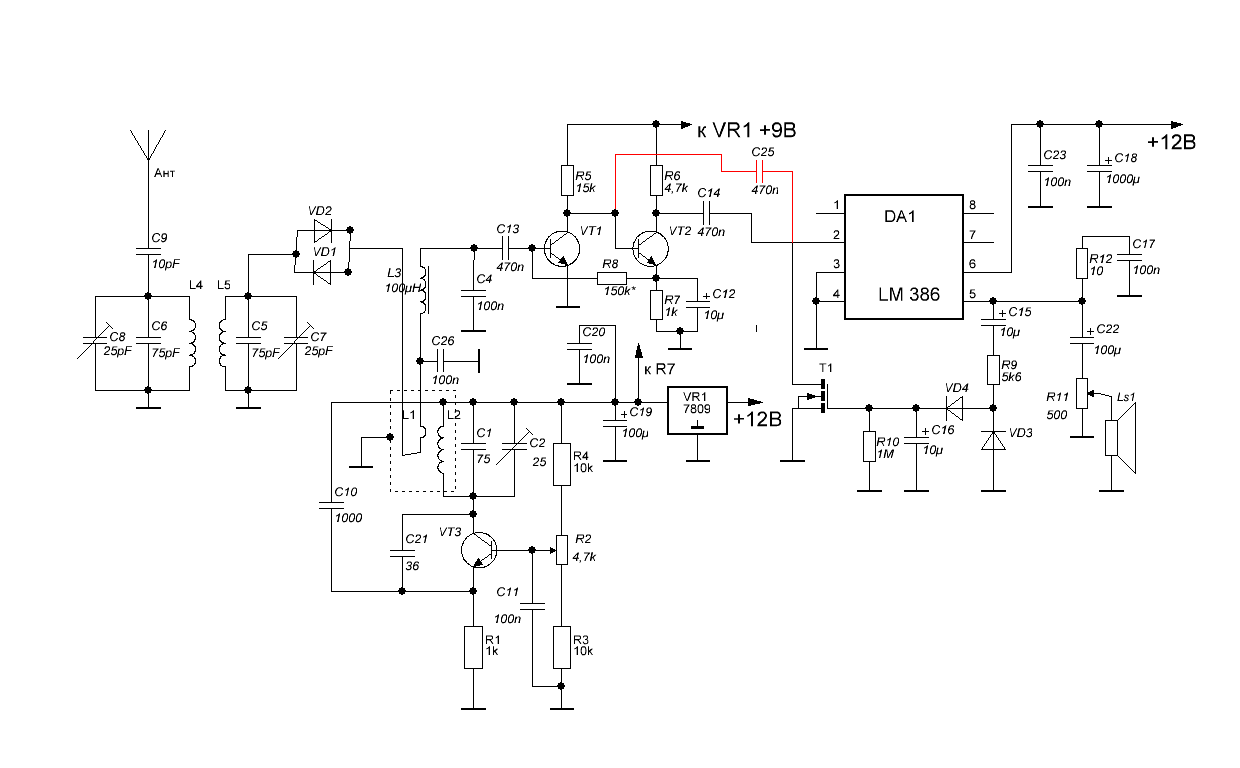

Теперь правильно?
Я уже собирал УНЧ с АРУ на LM386 по Вашей схеме, но без связи с пред. УНЧ. Очень понравилась его работа.

[US5MSQ]

В основном всё правильно, только зря убрали С28 - он подчищает внеполосные шумы предУНЧ.
А первый конденсатор ФНЧ должен быть обязательно керамика или сумма 10 нФ керамика и 100 нФ -плёнка

[Romm]

Доброе утро, Сергей Эдуардович!
Как-то пытался приспособить такой ФНЧ к регену. Потом осознал бесполезность этой затеи, я так понимаю регену такой ФНЧ не нужен. Но попутно выявился микрофонный эффект именно из-за применения керамики в ФНЧ. Заменил конденсаторы на пленочные и эффект практически пропал, ну или значительно снизился. Поясните пожалуйста почему первый конденсатор должен быть керамическим?
По поводу АРУ: такая схема, если я правильно понял, спасает от перегрузок не только ЛМ-ку, но и пред. УНЧ?
Сергей Эдуардович, а аттенюатор здесь не нужен?

[Romm]

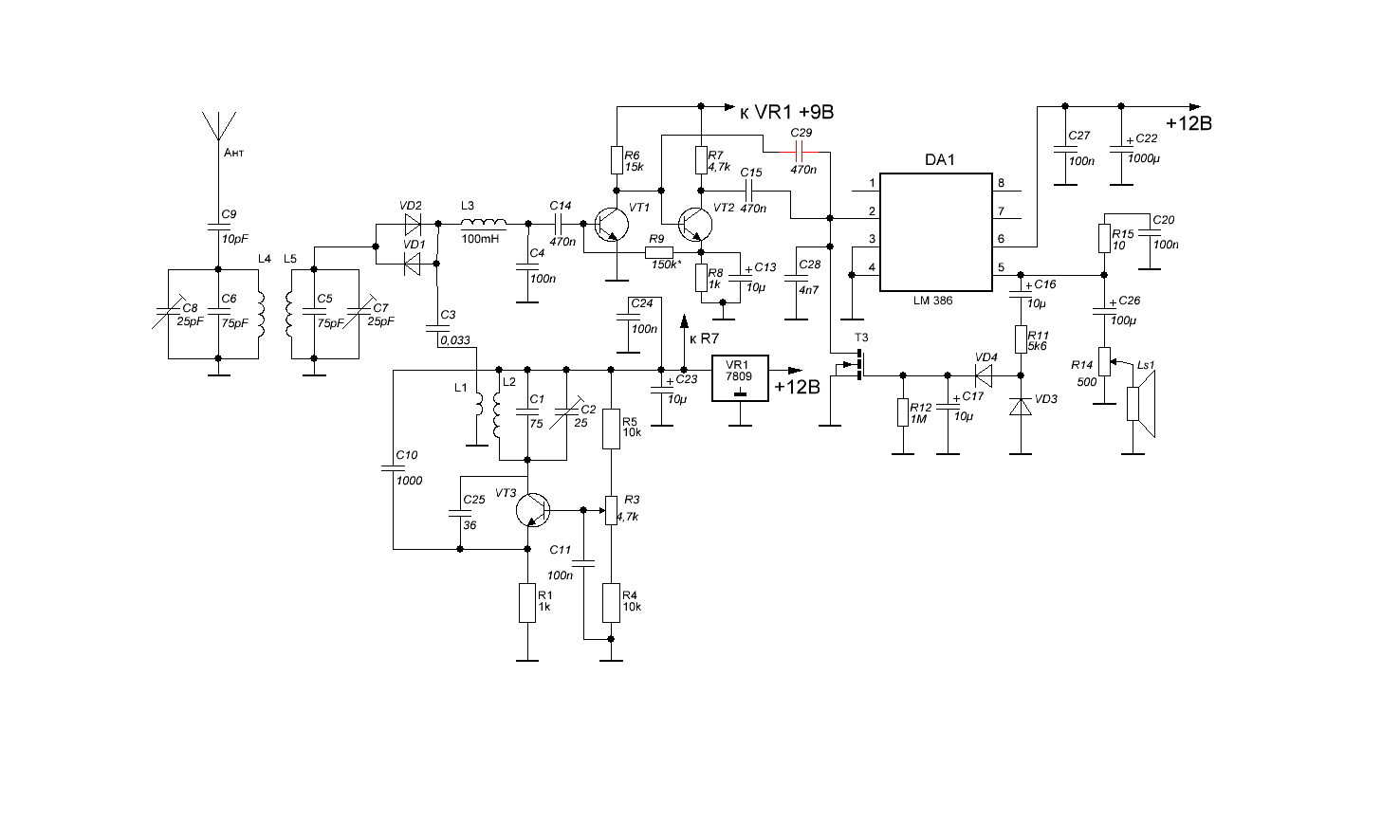

С27 не правильно нарисовал. Исправил.

[US5MSQ]

1.С26 (по новой схеме) должен замыкать на общий провод напряжение ГПД, частота которого на диапазоне 10 м порядка 14 МГц. Пленка на таких частотах неэффективна, потому нужно ставить керамику. Если будет заметный микрофонный эффект, то можно поставить комбинацию 10 нФ керамику и 100 нФ плёнку.
2. Для эффективной работы подобной АРУ внутрипетлевое усиление должно быть не меньше 100 раз (оптимально 200-1000), у LM386 в таком включении Кус всего 20, поэтому и охватываем петлёй еще один каскад УНЧ.
3.Аттенюатор по антенному входу потребуется при большой антенны
