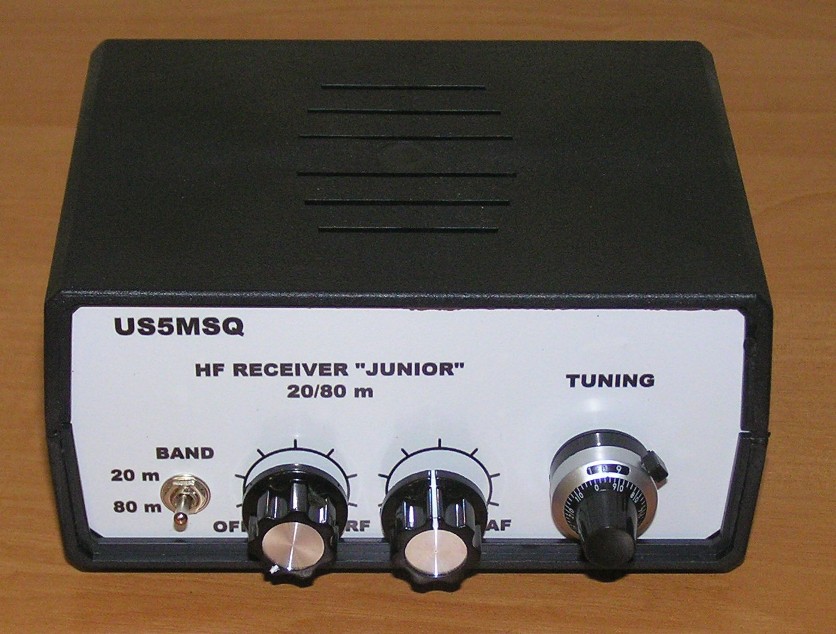

Набор приемник начинающего коротковолновика JUNIOR

[US5MSQ]

Продам радиоконструктор. Приемник начинающего коротковолновика JUNIOR
Радиоконструктор предлагается в виде набора для самостоятельной сборки, включающего в себя все компоненты, в т.ч. и красивый корпус, необходимые для сборки приемника, что называется «под ключ». Подробное описание приёмника JUNIOR с руководством по сборке и настройке приведено здесь https://us5msq.com.ua/radiokonstruktor- ... ka-junior/

Основные технические характеристики приёмника JUNIOR:
Диапазоны рабочих частот, МГц ........................................................ 3,5 и 14
Полоса пропускания (по уровню –6 дБ), Гц ................................... 300...2700
Чувствительность с антенного входа , мкВ, при полосе пропускания
2,4 кГц и отношении сигнал/шум 10 дБ, не хуже .................................. 0,6
Коэффициент усиления, тыс. раз, не менее .………………………..……………. 120
Уровень собственных шумов, мВ, не более ………………………………………… 18
Избирательность по зеркальному каналу, дБ, не менее ...................... 40
Диапазон регулировки АРУ, дБ, при изменении выходного
напряжения на 6 дБ, не менее ................................................................ 50
Максимальная выходная мощность на нагрузке 8 Ом, мВт, не менее .... 300
Ток покоя без ЦШ, при напряжении источника
питания 9…12 В, мА, не более .............................. 18(14 МГц) и 30(3,5 МГц)
Ток потребления ЦШ A16-PLL[5], при напряжении источника
питания 9…12 В, мА, не более ............................................................. 40

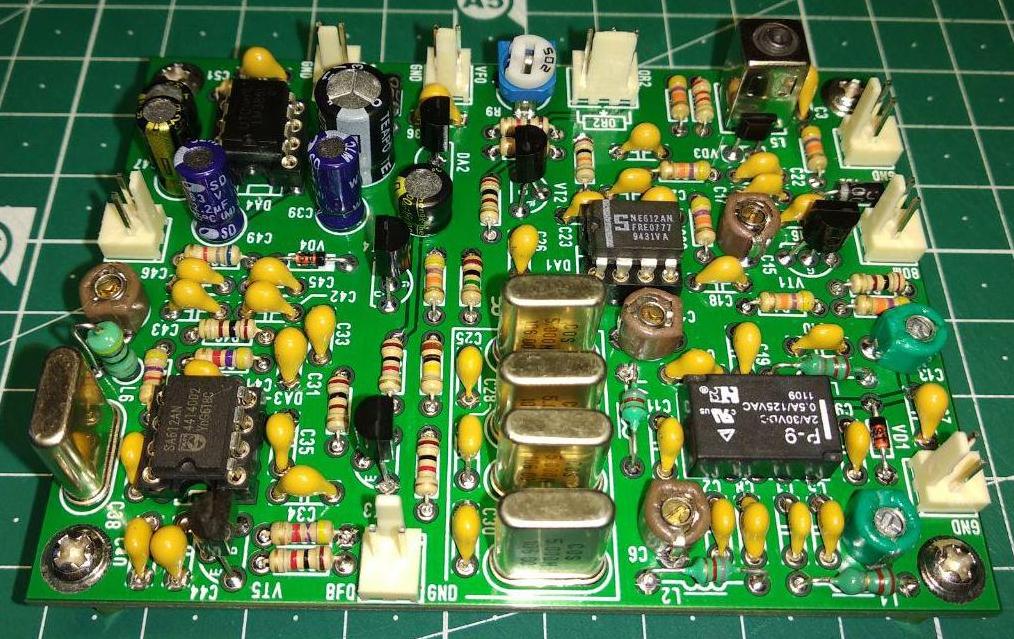

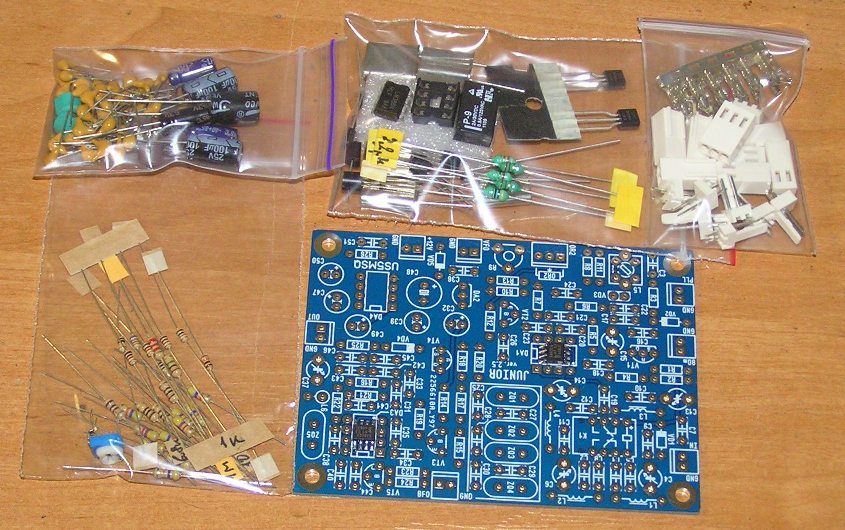

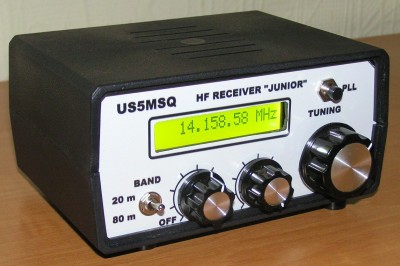

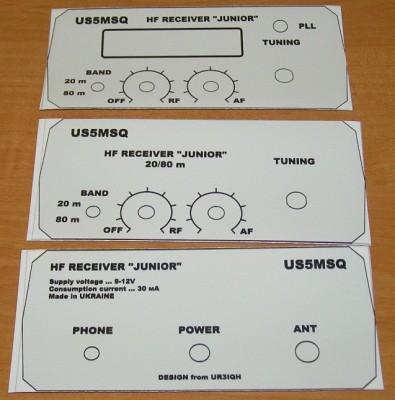

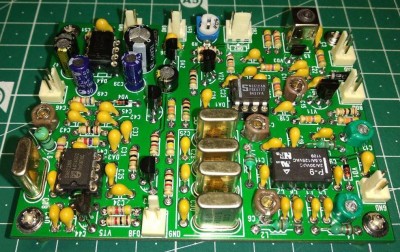

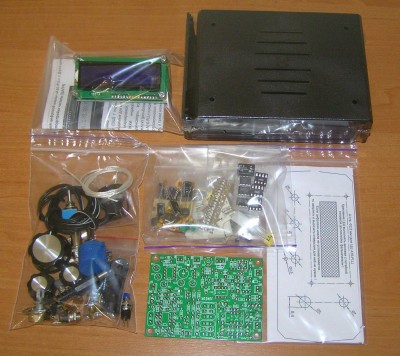

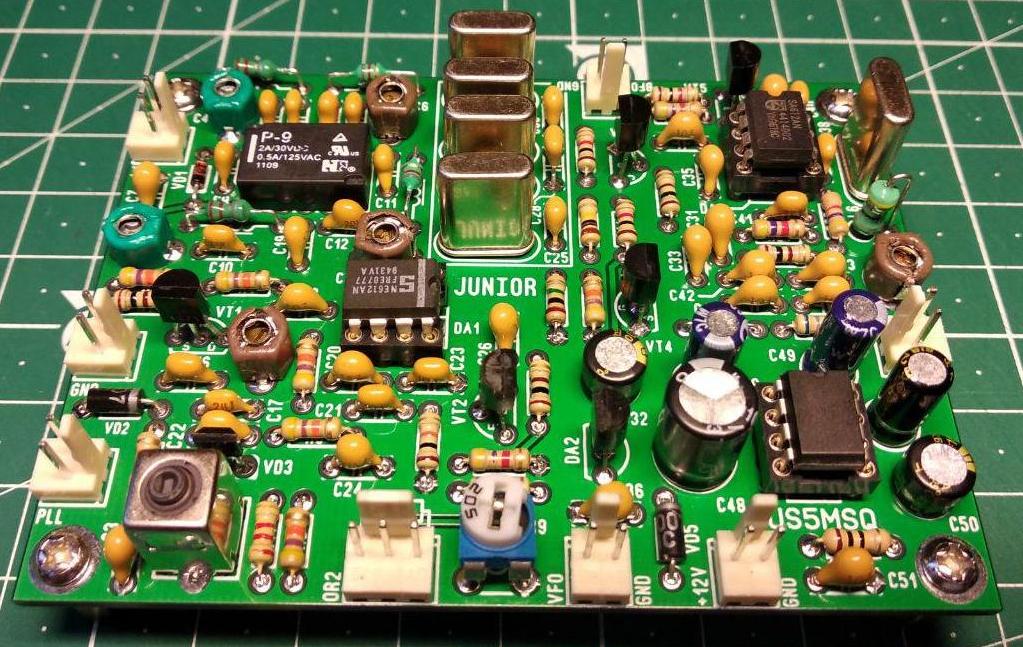

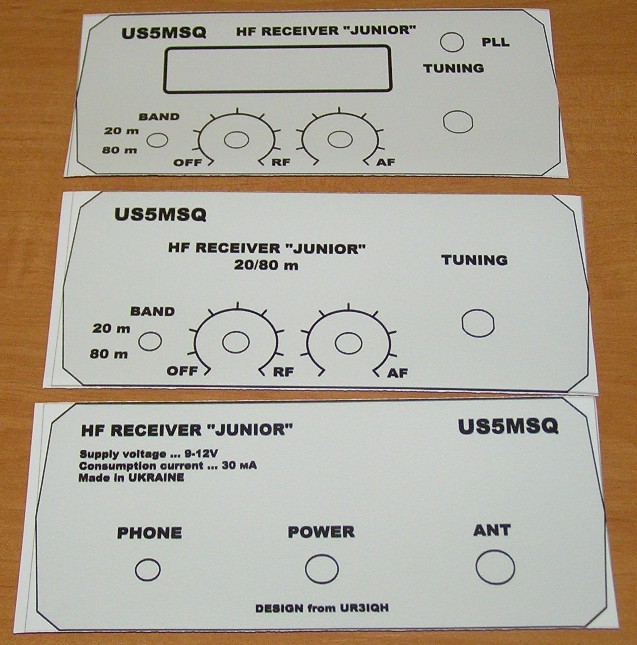

В варианте полной комплектации радиоконструктора кроме самой печатной платы высокого качества с защитной маской и маркировкой, есть все радиокомпоненты, устанавливаемые на неё: резисторы,дроссели, конденсаторы, диоды, транзисторы, готовая катушка ГПД, разъёмы, корпус приемника пластмассовый чёрный (149(Ш)х71(В)х110(Г)мм), весь необходимый крепёж, самоклеящиеся фальшпанели, кнопка, тумблер, потенциометры, качественные карболитовые ручки . Полный вариант комплектации оснащён с цифровой шкалой на ЖКИ A16-PLL с функцией автоподстройки частоты (ЦАПЧ).
Полный перечень деталей радиоконструктора приведён здесь ниже

Радиоконструктор предлагается к продаже в нескольких вариантах комплектации :
1. Печатная плата + все радиокомпоненты, устанавливаемые на неё ( резисторы, дроссели, конденсаторы, диоды, транзисторы, микросхемы, панельки, подобранные по частоте кварцы, готовая катушка ГПД, разъёмы) : 950 грн.
2. Полный набор радиоконструктора – вариант без ЦШ дополнительно комплектуется ручкой со счётчиком оборотов и оцифрованной шкалой на 10-оборотный потенциометр настройки: 1570 грн
3. Полный набор радиоконструктора – вариант с готовой и настроенной ЦШ A16-PLL (цвет ЖКИ - черные буквы на зелёном фоне): 2340 грн

видеоролики с иллюстрацией работы приемника на небольшую проволочную антенну длиной 8м:
Диапазон 80 м https://youtu.be/BhPnnWJpXbQ
Диапазон 20м https://youtu.be/cMolc_zd9y8

Отправка заказа производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой.
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com

[US5MSQ]

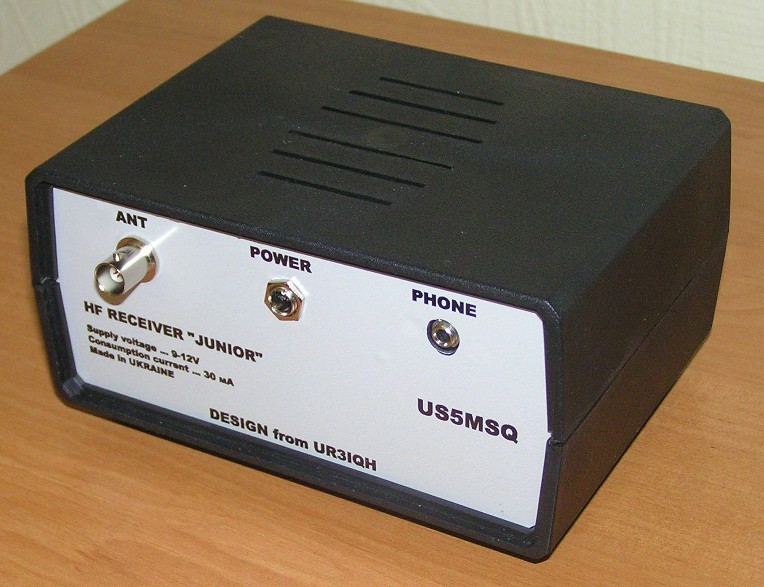

Забыл прикрепить вид приемника сзади

[US5MSQ]

Приветствую всех.
Прекрасная видеоинструкция по сборке и настройке приемника от Владимира Карпелянского https://www.youtube.com/watch?v=_ysi8SJ ... ploademail
Посмотрел с довольствием, чего и вам советую

[Caelwyn]

А возможно ли сделать версию с диапазоном 40 метров?

[US5MSQ]

Здравствуйте.
Без серьёзной переделки схемы преселектора и ГПД и, соответственно, печатной платы ввести диапазон 40м не получится, ну разве что в однодиапазонном варианте, но это уже самостоятельно

[numalex]

Здраствуйте Уважаемый Сергей! Подскажите как можно преобрести набор приёмника в полной комплектации с ЦШ? Если можете отправить новой поштой, что для этого нужно сделать?

[US5MSQ]

Здравствуйте.
Ответил в личку.

[spartak]

Здравствуйте, возможно купить полностью собраный и настроенный приёмник?

[US5MSQ]

Здравствуйте.
С Новым Годом!
Я предлагаю только наборы для домашнего технического творчества и самостоятельной сборки.

[US5MSQ]

Приветствую всех
в связи с дефицитом NE(SA)612a в дип-корпусе, все наборы теперь комплектуются их SMD аналогом, уже распаянными на плате
