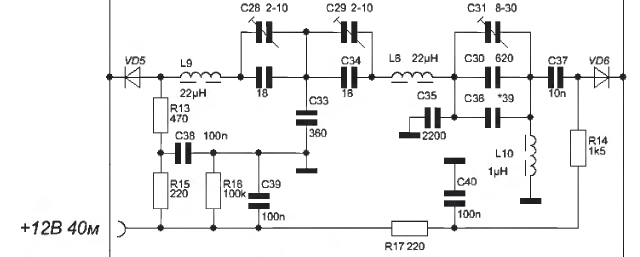

Я решил начать постройку КВ приемника с диапазонного полосового фильтра. Схему взял от трансивера STEPII. Для начала собрал только одну секцию и настроил ее на вещательный диапазон 41м. Вот его схема:
Собрав его я решил что надо его как то по уму настроить:) Специальной аппаратуры у меня нет. Есть только sdr приемник на rtl2832.
В итоге, полосу пропускания я измерил так: на вход фильтра я подал качающуюся частоту 5,5 - 8 МГц с выхода микросхемы si5351, а на выход подключил sdr приемник. Усиление в sdr приемнике полностью отключил, АРУ соответсвенно тоже. Получил вот такую картину:
То есть ослабление порядка 10-15 дБ.
Вот такая картина наблюдается на приемнике если фильтр подключен:
А вот что будет если фильтр отключить. Стразу вылазит соседний диапазон.
Не очень понимаю все ли я выжал из фильтра. Вращение второго по счету подстроечника сильно меняет центр полосы пропускания в пределах +- 1 мГц. А вот остальные подстроечники вообще ни на что не влияют.
Вопрос к знатокам:
1. Достигнуто ли максимальное ослабление для этой схемы?
2. Почему первый и третий по счету подстроечники ни на что не влияют?
Спасибо за помощь!
