X-Phase

[UT6MAL]

Всем добрый день.
Замучила "трескотня" в эфире.
Попалась схемка фозового подавителя импульсных помех.
Вот небольшое видео, что получилось.
Антенна Виндом FD4.
В качестве второй антенны использовал кусок полёвки 20 м,
выброшенной из окна вниз.
Лучше конечно, когда антенны идентичны.
Установлю ещё одну такую, только в другую сторону.
Эффект должен быть лучше.

https://youtu.be/4_wkvQoGxjQ

[US5MSQ]

Здравствуйте, Николай.
Спасибо за интересное видео. И когда вы всё успеваете?
Эффект подавления шумов, точнее увеличения полезного сигнала, впечатляющий - круто!!!

[UT6MAL]

Да я сам не ожидал, что из 10 деталюшек что-то получится.
Вот потеплеет установлю ещё антенну, тогда уже поделюсь, что получилось.
Может кому и пригодится.

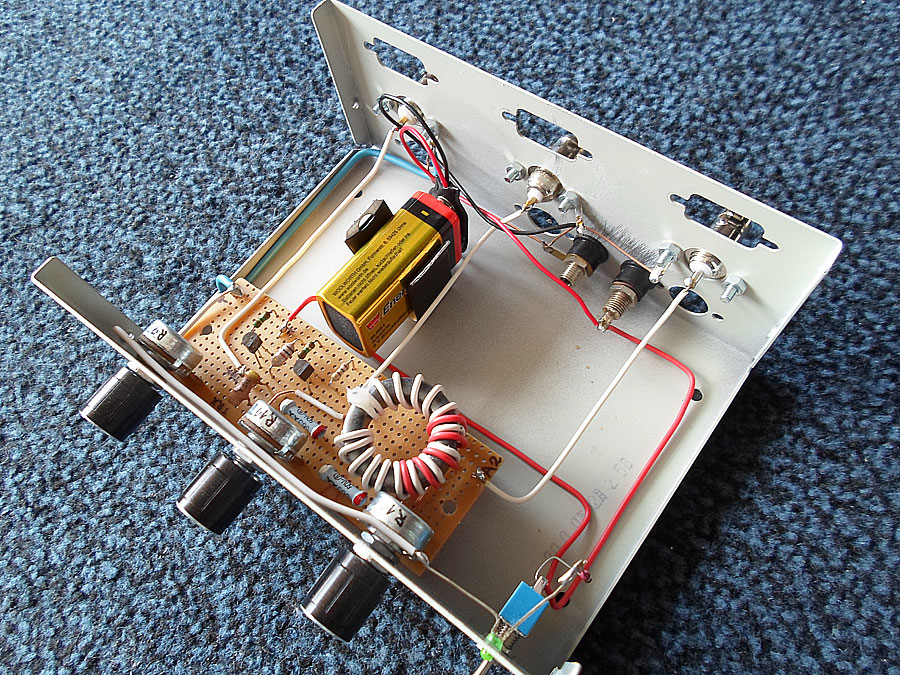

Вот "приодел" в коробочку.

[US5MSQ]

Красиво!

[UT3ULY]

Может кому и пригодится.

Схему можно глянуть?

[US7ILY]

Добрый вечер Николай! Схемку можно посмотреть вашего устройства?

[UT6MAL]

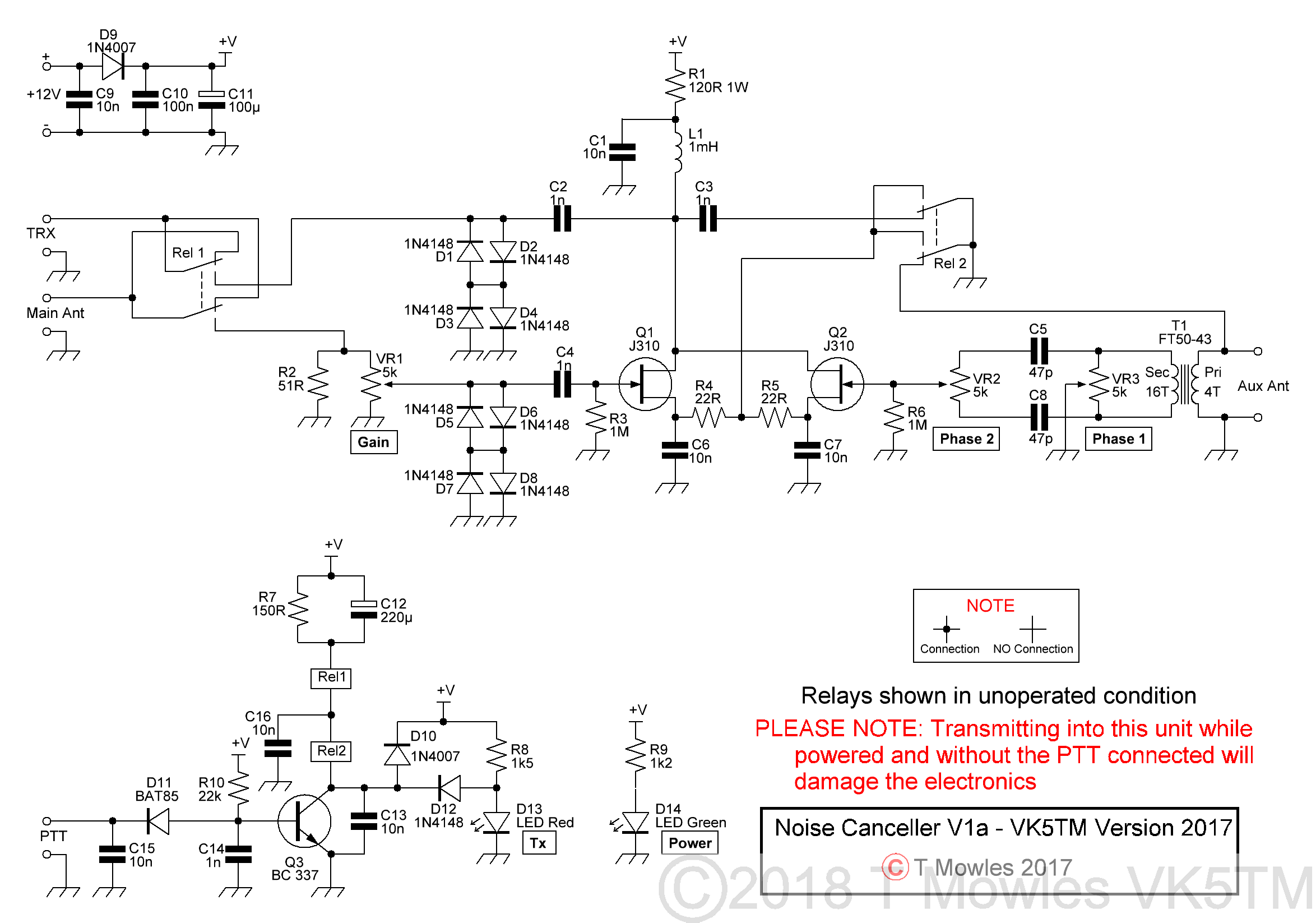

Вот по этой делал, кольцо К20х10х6 М1000НМ, но можно и меньше диаметром.

[US7ILY]

Николай, спасибо за схемку.

[UT6MAL]

Николай, спасибо за схемку.

Есть ещё обсуждения в текстовом формате, но здесь не вставляется.
Если будете собирать, то переменные резисторы желательно с буквой А.

[RadiomannDE]

Приветствую всех!

Я как-то тоже не очень давно экспериментировал с данной системой.
Мне приходиться постоянно заниматься усовершенствованием моих балконных
антенн, т.к. условия приёма в моём многоквартирном доме крайне неудовлетворительны.
Взять хотя-бы то, что всё здание облицовано полностью алюминием и даже лоджия
со всех сторон, плюс оконные стёкла имеют металлизированное покрытие против UV.
В общем с антеннами у меня постоянная и не прекращающаяся работа.
В числе разных прочих антенных конструкций я решил попробовать и систему X-Phase.

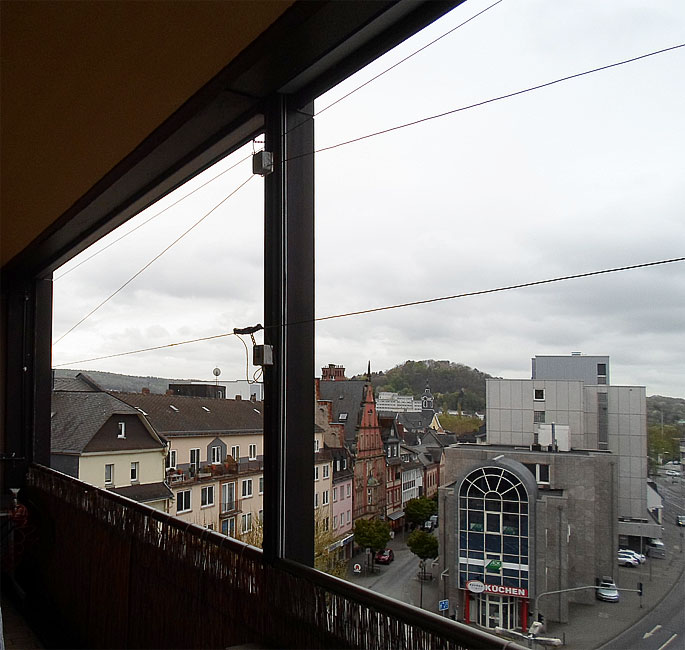

В то время у меня были на лоджии две антенны как на фото ниже.

За основу я взял публикацию в Amateurfunktechnik.

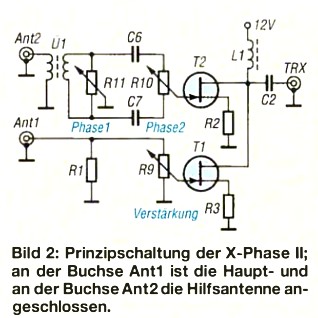

Схема ниже:

Переработка Игоря.jpg (29.44 КБ) 2061 просмотр

Вот один из роликов с SDR приёмником, где нагляднее всего видно действие этой системы.

https://www.youtube.com/watch?v=2ynDtqm6RyY

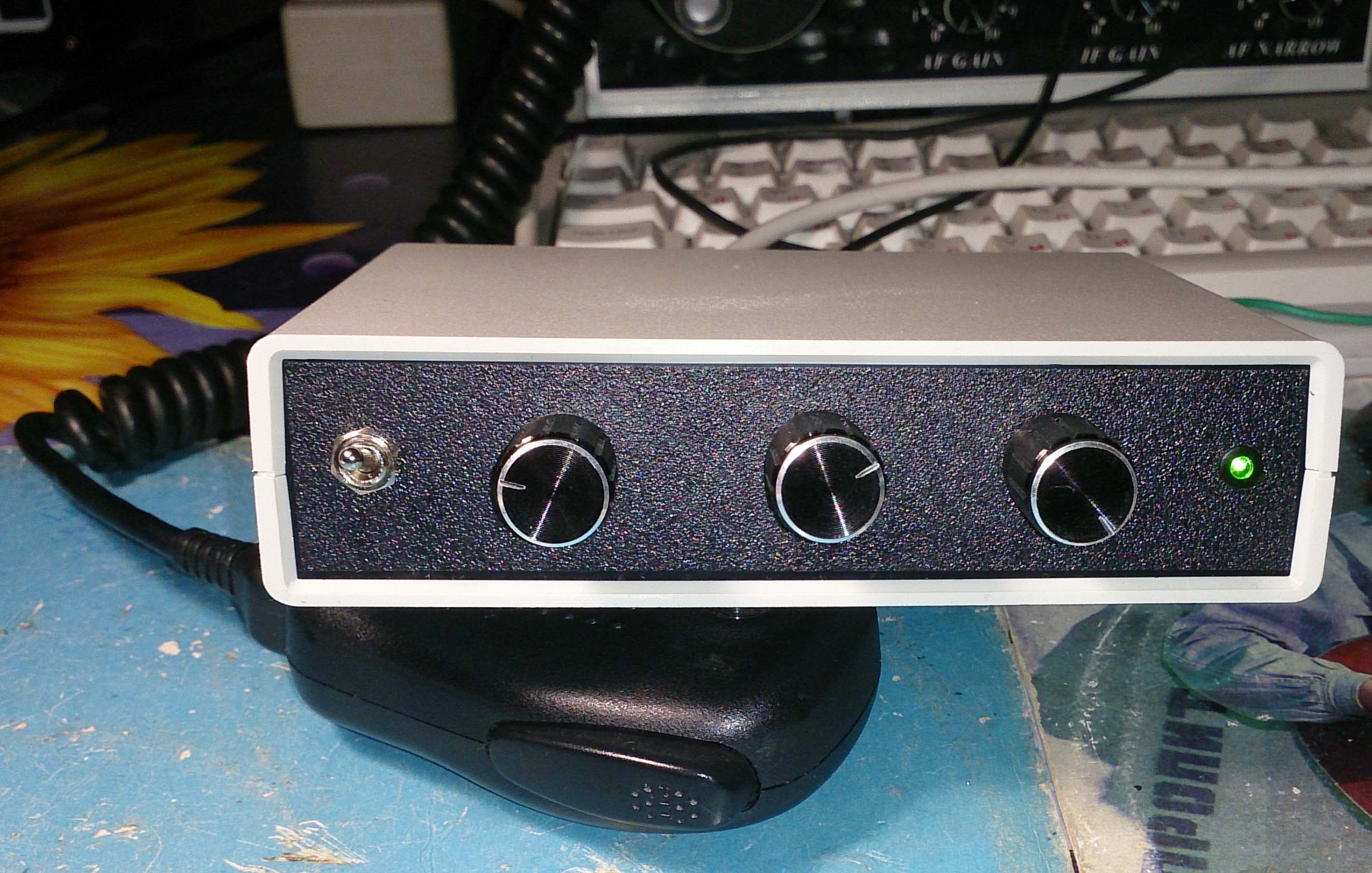

Готовый блок управления выглядит вот так
