Продам набор для сборки простого генератора ЗЧ с малым КНИ

[US5MSQ]

Набор позволяет самостоятельно собрать качественный генератор звуковой частоты (ГЗЧ), обеспечивающий широкий частотный диапазон, очень низкий уровень нелинейных искажений и отличную стабильность амплитуды. В основу положена удачная разработка Jima Tregellas (VK5JST). Благодаря тому, что практически все детали компактно расположены на одной плате, конструкция мало чувствительна к внешним помехам, проста в изготовлении и настройке, поэтому доступна для повторения даже начинающему радиоконструктору и отлично подходит для оснащения домашней лаборатории для тестирования различных аудиоустройств.
Основные технические характеристики:
- общее перекрытие по частоте (4 диапазона частот) 7 Гц - 100 кГц
- типовой КНИ на частоте 1 кГц 0,015%
- выходное напряжение на нагрузке 600 Ом 0,5 В эфф
- шаг ослабления выходного аттенюатора 0,20,40 дБ
(четвёртое положение переключателя аттенюатора подключает выходной разъем ГЗЧ на вход встроенного частотомера, что позволяет использовать встроенный частотомер для внешних измерений частоты от единиц Гц до 10 МГц)
Питание ГКЧ производится от сети переменного тока через понижающий сетевой трансформатор, обеспечивающий переменное напряжение в пределах от 7 до 15 Вэфф при токе до 50 мА. Подходят любые малогабаритные силовые трансформаторы, обеспечивающие такое напряжение, например от блоков питания радиоприемников Океан, Альпинист и т.п.

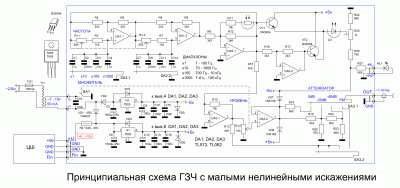

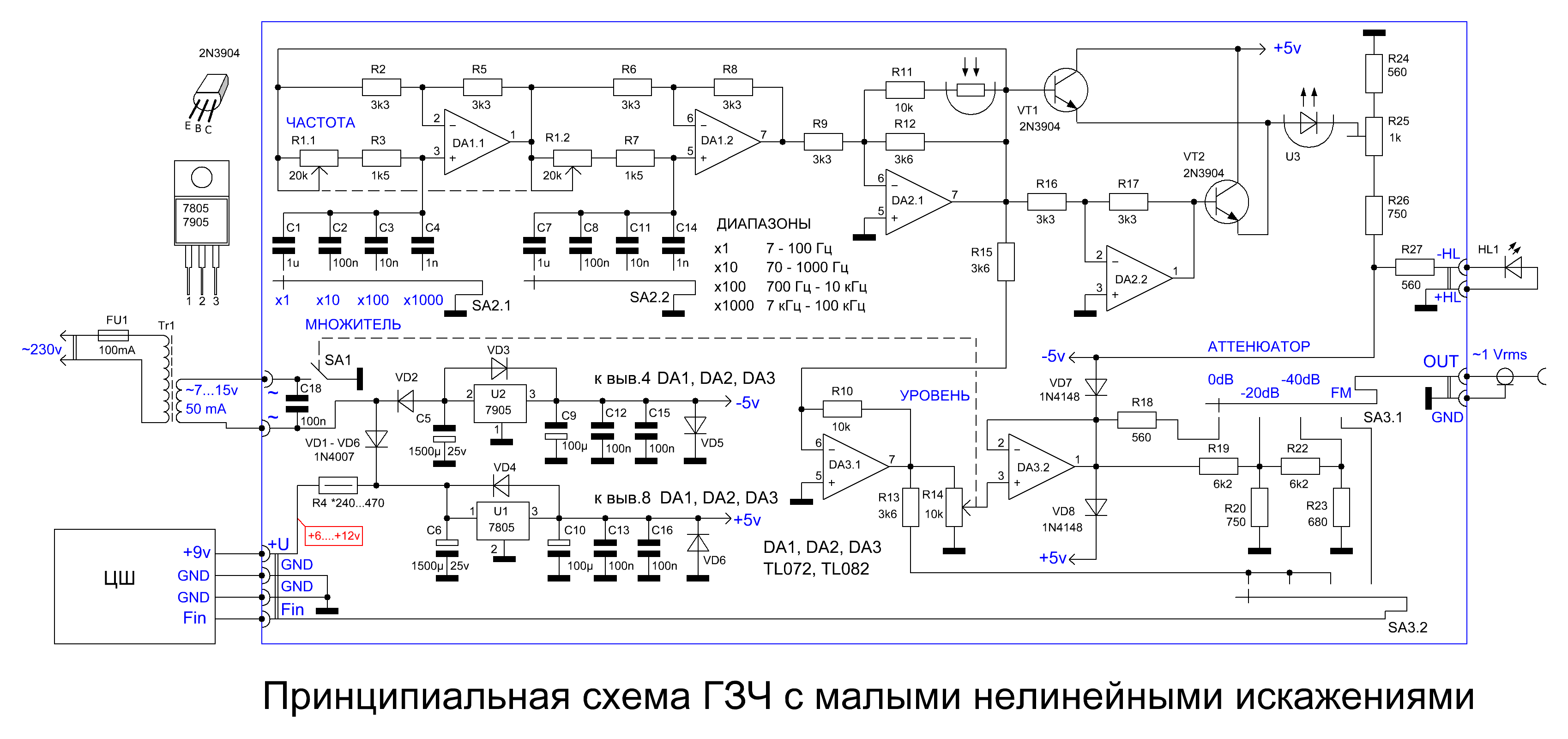

Схеме ГЗЧ представлена в приложении.

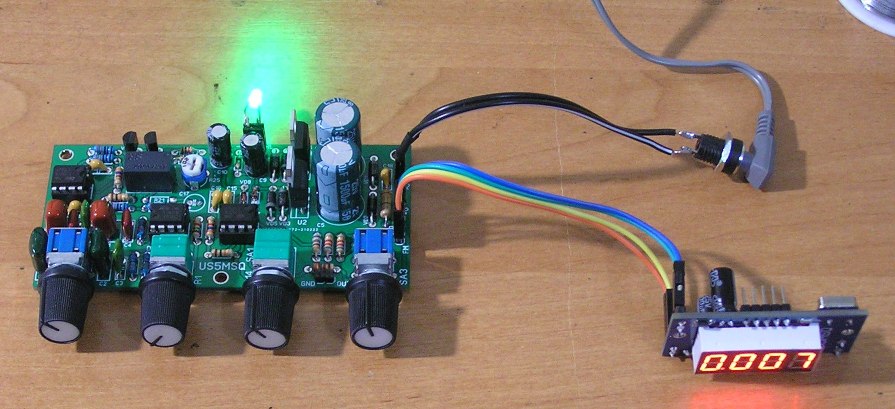

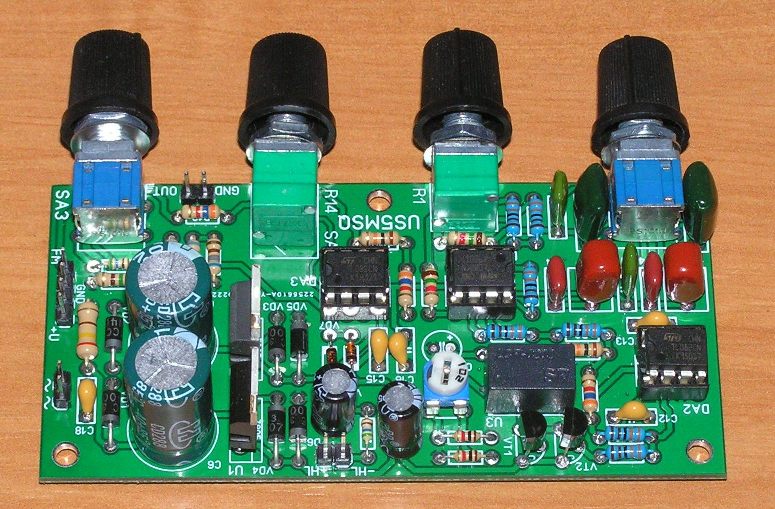

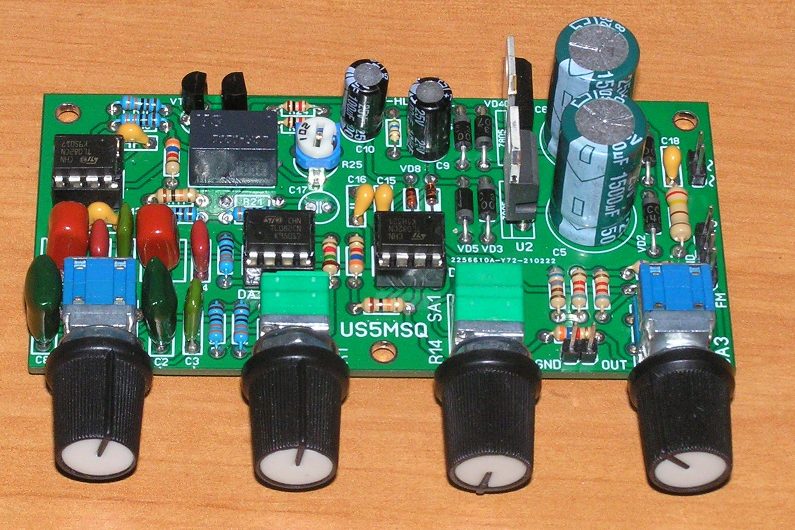

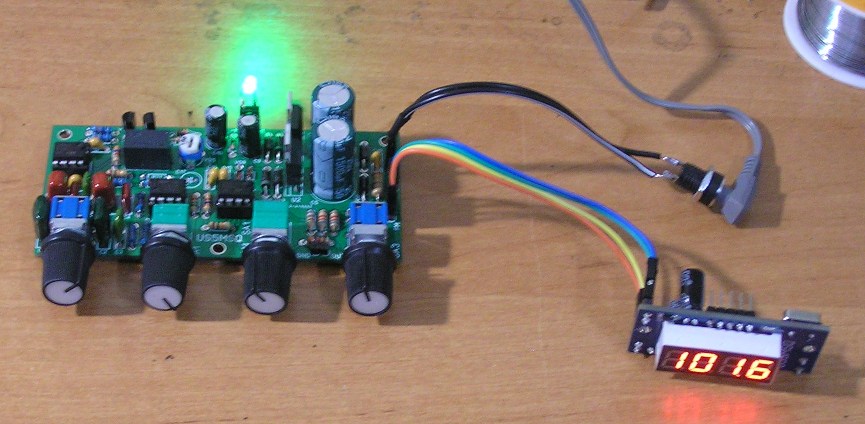

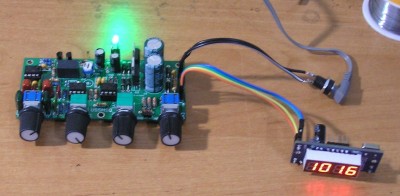

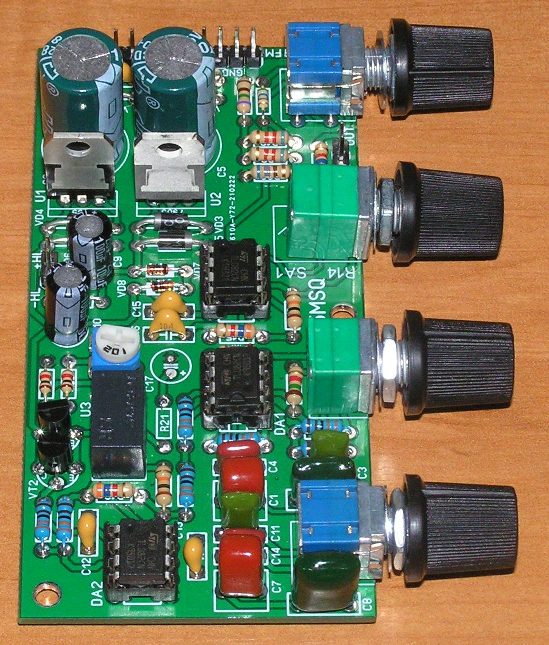

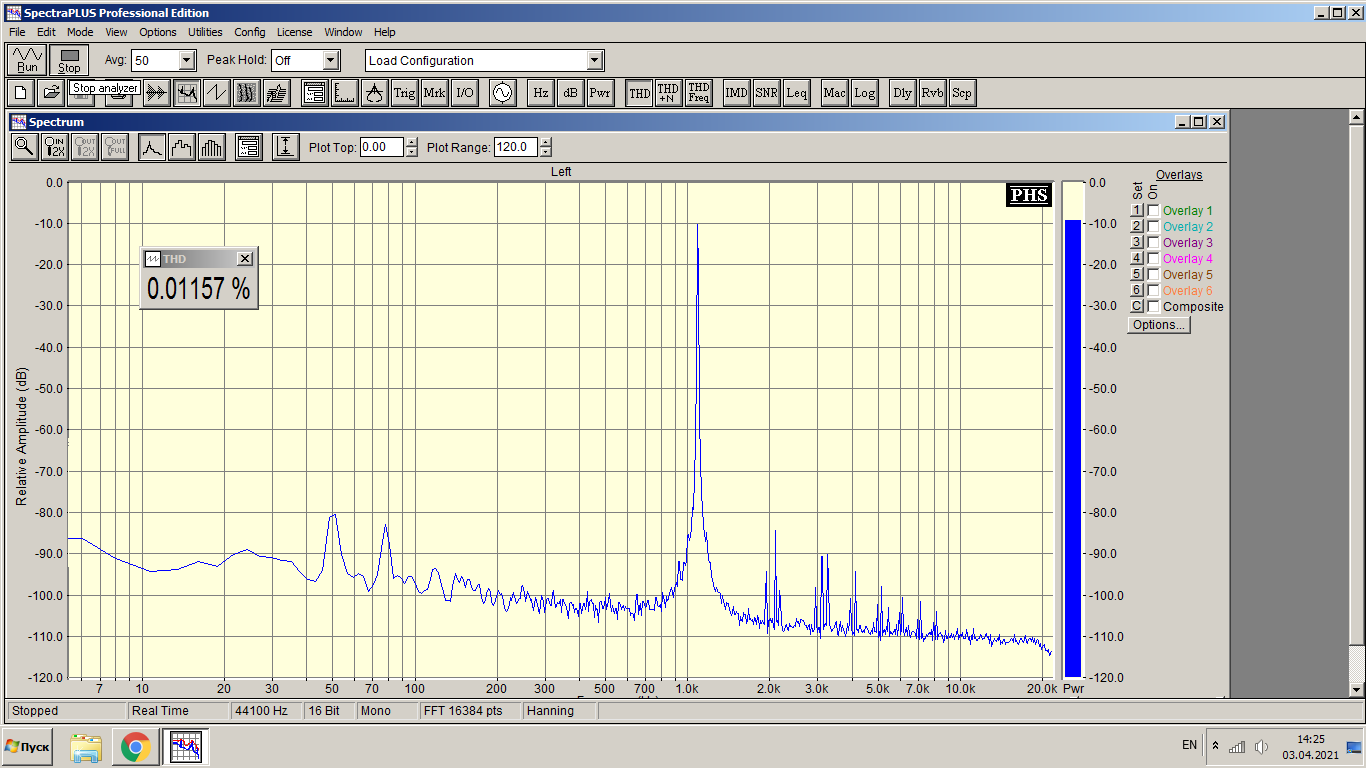

На фото представлен вид собранного устройства, результаты его испытаний при помощи программы SPECTRALAB. Испытания проводились при размещении платы на рабочем столе, без всякой дополнительной экранировки, так что совсем не обязательно, хотя и желательно, помещать устройство в экранированный корпус . На двух последних фото показана работа низкочастотного варианта 4-разрядного одноплатного частотомера, подробно описанного здесь viewtopic.php?f=23&t=414 при частотах измерения 7 Гц и 101 кГц.

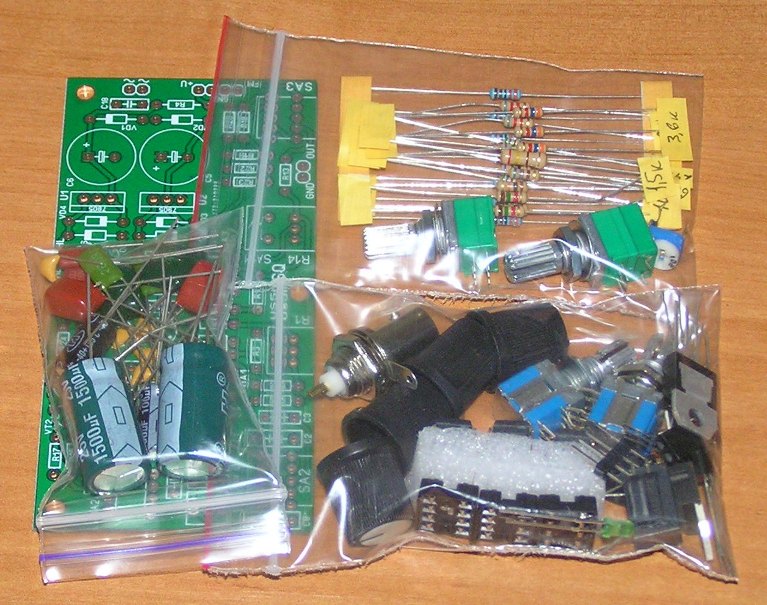

В набор для самостоятельной сборки входят все необходимые компоненты, кроме сетевого трансформатора: печатная плата высокого качества с защитной маской и маркировкой, все радиокомпоненты, устанавливаемые на неё: резисторы, конденсаторы, диоды, транзисторы, микросхемы, разъёмы, переключатели и потенциометры. Внешние подключения выполняются при помощи разъёмов, входящих в комплект набора. Все детали самые обычные выводные. Полный перечень деталей набора приведён ниже.

1.Стоимость полного набора для сборки ГЗЧ (трансформатор питания и частотомер в набор не входит ): 820 грн.
Набор комплектуется кратким описанием устройства и работы ГЗЧ, инструкцией по сборке и настройке.

Набор можно доукомплетовать:

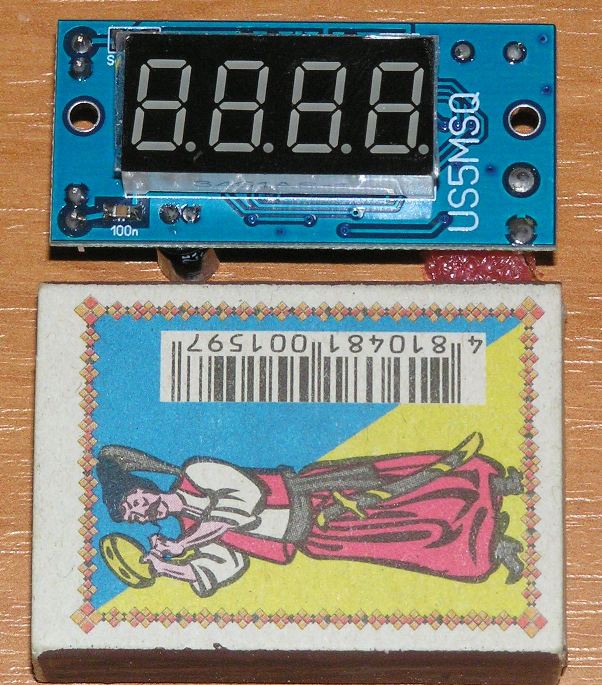

1. Низкочастотным вариантом 4-разрядного одноплатного частотомера по цене 480 грн

Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой.
По вопросу приобретения обращаться в "личку" по адресу: us5msq@gmail.com

[UT5ULJ]

Не пошел у меня генератор и уже я не знаю где копать. Потерял я надежду осилить глюк или косяк.

[US5MSQ]

Здравствуйте.
Проверяем режимы по постоянному току. Без генерации на выходах всех ОУ постоянное напряжение должно быть очень близко к нулю. На эмиттерах VT1,VT2 -примерно -0,6в. Если всё так, переводим движок R25 в крайнее верхнее по схеме положение или просто кратковременно закорачиваем светодиод оптрона должна появиться генерация. Далее по инструкции регулировкой R25 выставляем требуемый уровень сигнала. Если нет - нужно искать, где накосячили - ошибку монтажа, перепутанную цоколёвку или неисправный элемент.

[UT5ULJ]

Здравствуйте.
Проверяем режимы по постоянному току. Без генерации на выходах всех ОУ постоянное напряжение должно быть очень близко к нулю. На эмиттерах VT1,VT2 -примерно -0,6в. Если всё так, переводим движок R25 в крайнее верхнее по схеме положение или просто кратковременно закорачиваем светодиод оптрона должна появиться генерация. Далее по инструкции регулировкой R25 выставляем требуемый уровень сигнала. Если нет - нужно искать, где накосячили - ошибку монтажа, перепутанную цоколёвку или неисправный элемент.

Спасибо за ответ. Завтра попробую Ваши рекомендации.

[UT5ULJ]

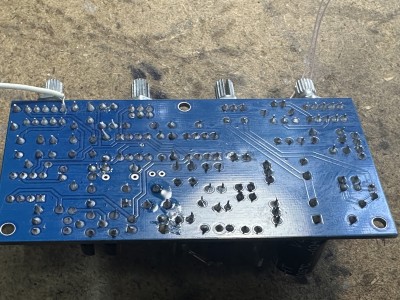

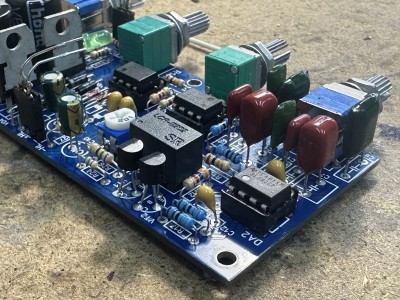

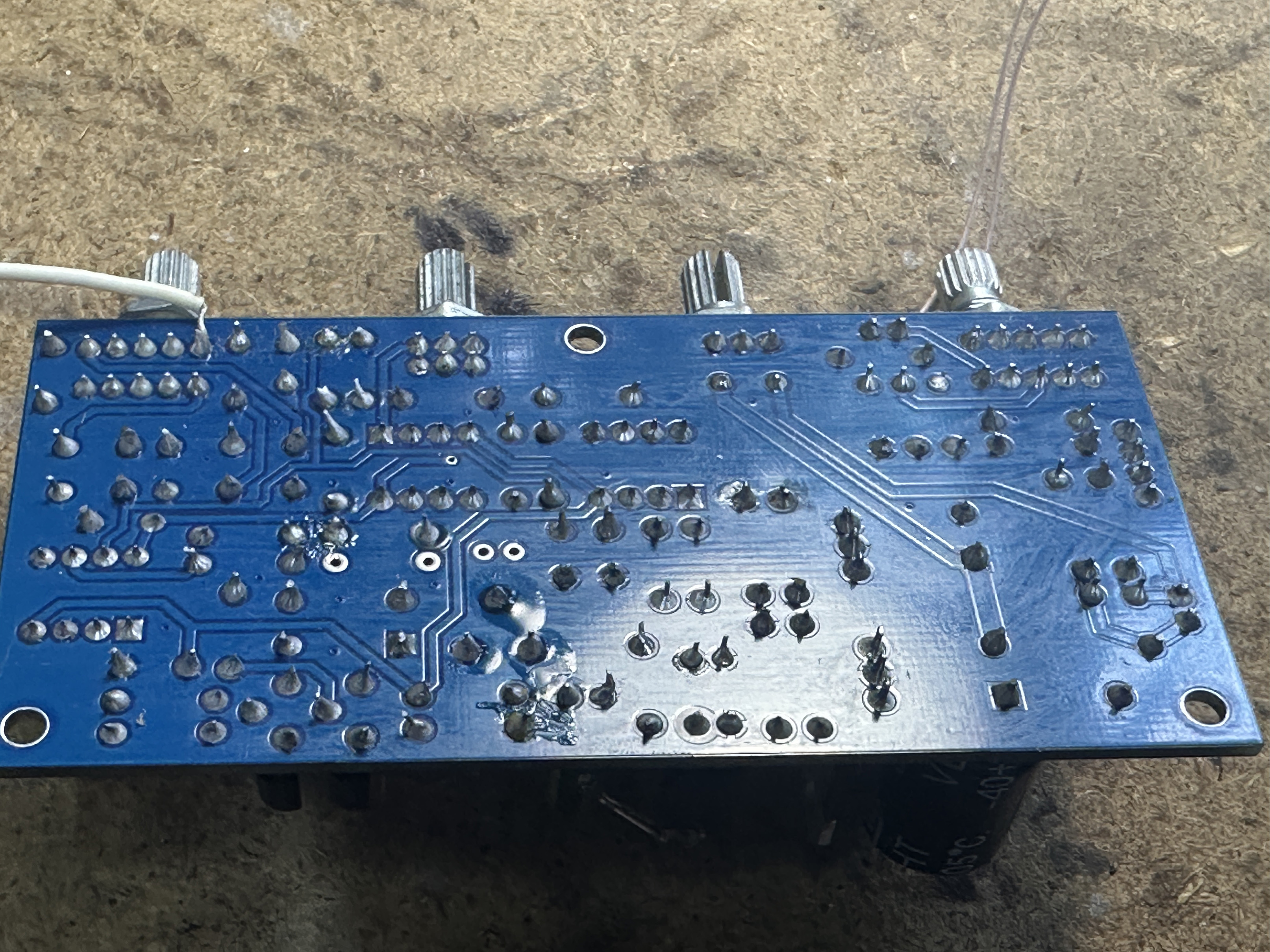

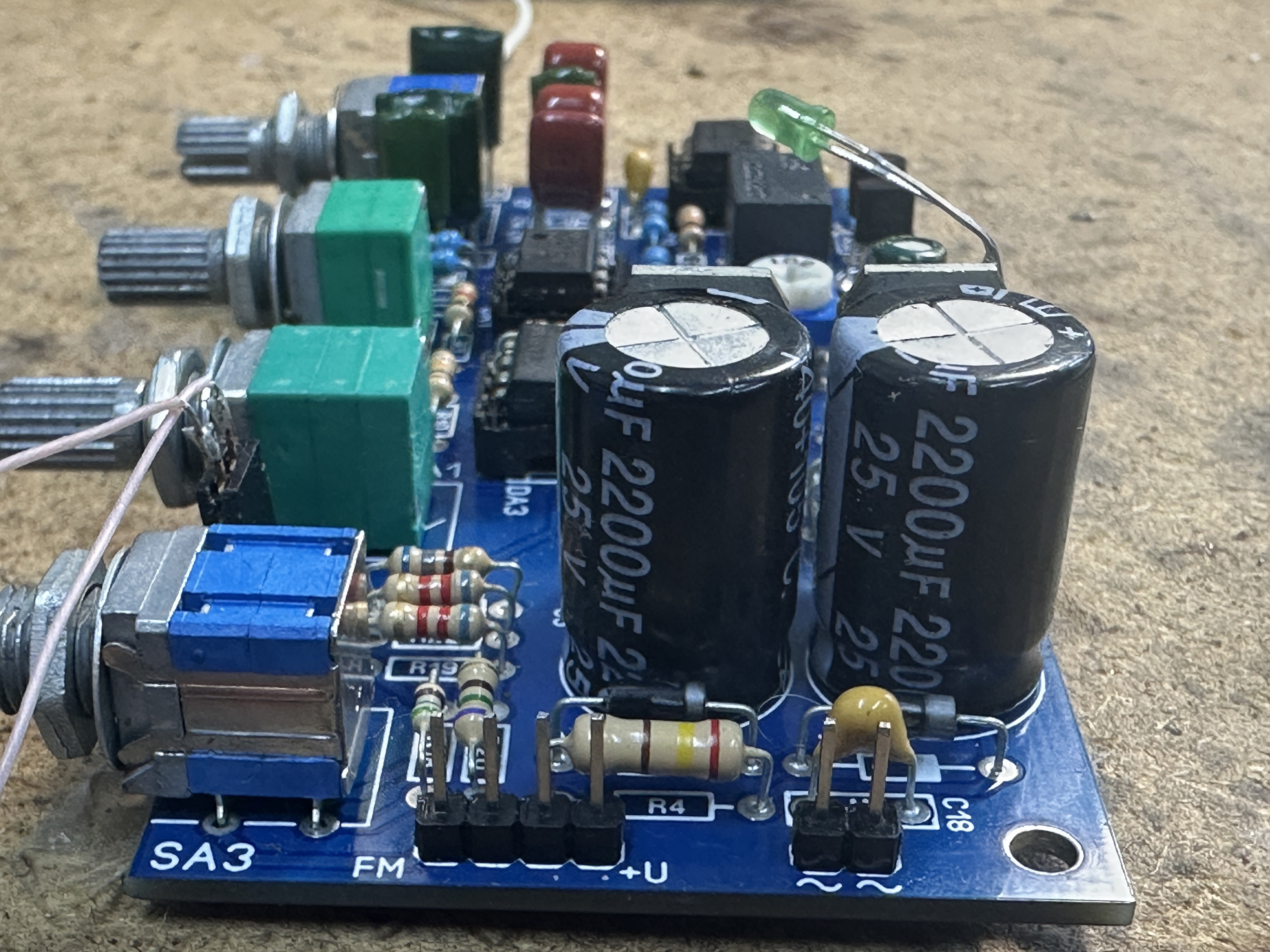

Согласно Ваших рекомендаций проверил напряжение на всех віходах ОУ нулевое. Напряжение на ємиттерах транзисторов по 0,57 В. Подстроечник в крайнем верхнем и пинцетом коочу светодиод оптопары. Ничего не происходит. Плату паял аккуратно, все резисторы и диоды проверял тестером перед пайкой. Паяю ХАККО Т12 ( китаец) Флюс ипользую AMTECH RMA 223 после пайки все віміл изопропиловім спиртом. Плата выглядит как на космос собранная. Яж не совсем безграмотный и уже две недели ничего сделать не могу. Уже взялся на макетке с ОУ TL072 делать генератор с мостом ВИННА. Генерит но там самое ответственное стабилизация амплитуды. Пока на лампочке ( комутаторная 60 В 50 мА) работает достаточно стабильно, но в момент перестройки спаренным потенциометром амплитуда скачет.

Я даже заморочился сделал из стеклотекстолита кондуктор имитацию плата в корпусе для запаять все регулировочные єлементы на Вашей плате без перекоса.

[UT5ULJ]

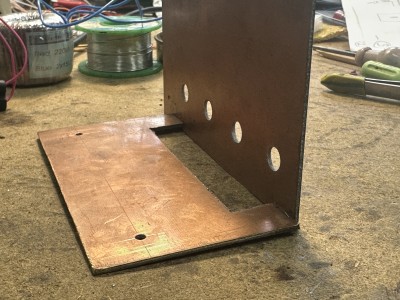

Кондуктор

[US5MSQ]

Ещё раз, внимательно, проверьте омметром (современным мультиметром с испытательным напряжением не более 0,4В, дабы не открывались р-н переходы) номиналы всех резисторов , особенно в цепях ООС ОУ. Если там всё верно, то попробуйте по очереди по одному менять ОУ, для пробы подойдёт любой, с аналогичной цоколёвкой, тот же TL072 или даже LM358, только частоту (диапазон) установить самый нижний.

[US5MSQ]

Также можно попробовать поднять одну из ножек резистора R11, тем самым исключив влияние оптрона и цепи АРУ. От соотношения номиналов R12\R9 зависит внутрипетлевое усиление генератора (в данном случае выбрано примерно 1.1 раз), проверить их номиналы и попробовать увеличить R12 до 3,9 к. Если генерации не возникнет, проверяйте все номиналы деталей фазосдигающих цепей.
p.s. Вообще странно всё это, уже несколько десятков наборов были успешно собраны и никто не жаловался на какие-то проблемы.

[UT5ULJ]

Также можно попробовать поднять одну из ножек резистора R11, тем самым исключив влияние оптрона и цепи АРУ. От соотношения номиналов R12\R9 зависит внутрипетлевое усиление генератора (в данном случае выбрано примерно 1.1 раз), проверить их номиналы и попробовать увеличить R12 до 3,9 к. Если генерации не возникнет, проверяйте все номиналы деталей фазосдигающих цепей.
p.s. Вообще странно всё это, уже несколько десятков наборов были успешно собраны и никто не жаловался на какие-то проблемы.

Я нивкоем разе не жалуюсь. Я понимаю что радиотехника наука о контактах и где то есть глюк не зависящий не от вас ну скорее зависящий от меня. Копаю.

[UT5ULJ]

Еще раз прошелся по всем резисторам ответственным за генерацию, проверил что все запаяны на свои места. Заменил в панельках первые две микрухи ( собственно микрухи генератора) на TL072 и подстроечник R25 в крайнем по часовой стрелке положении, диапазон генерации х1 (до 100 Герц) . О чудо есть синусоида на ногах №7 и 1 микрухи DA2. Подстроечник R25 в среднем положении генерации нет, от среднего по часовой с половины этого сектора появляется генерация.
Дальше по микрухе DA3 сигнала нет, меняю и ее на TL072. Аттенюатор заработал. Плата ожила.

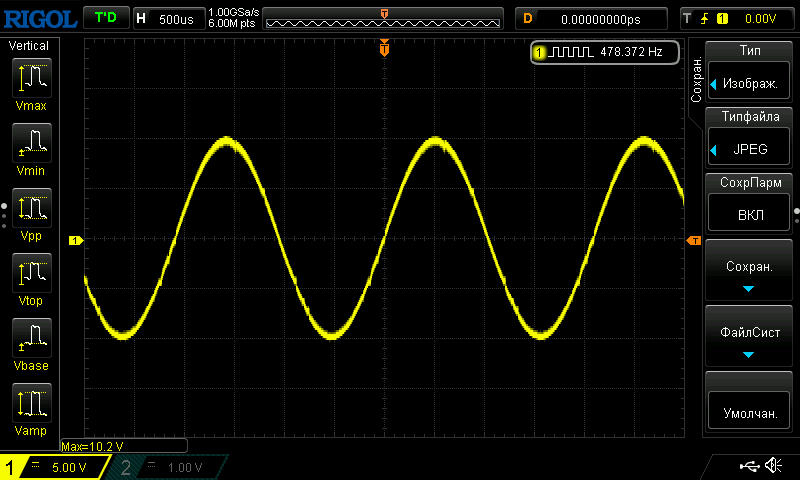

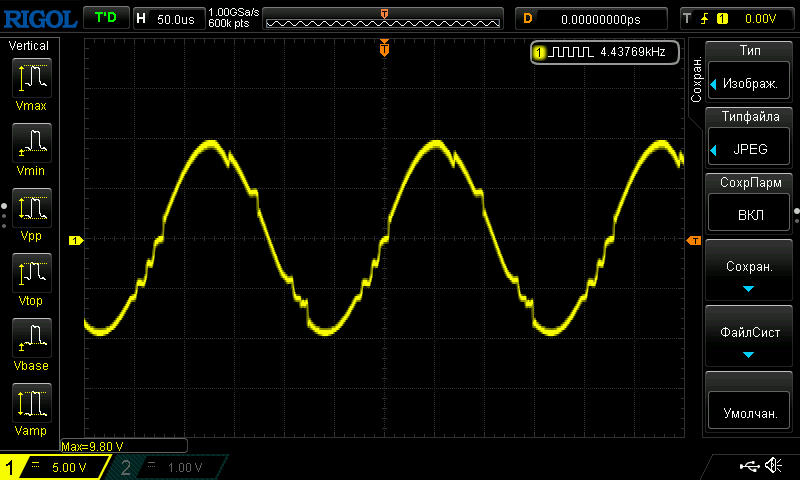

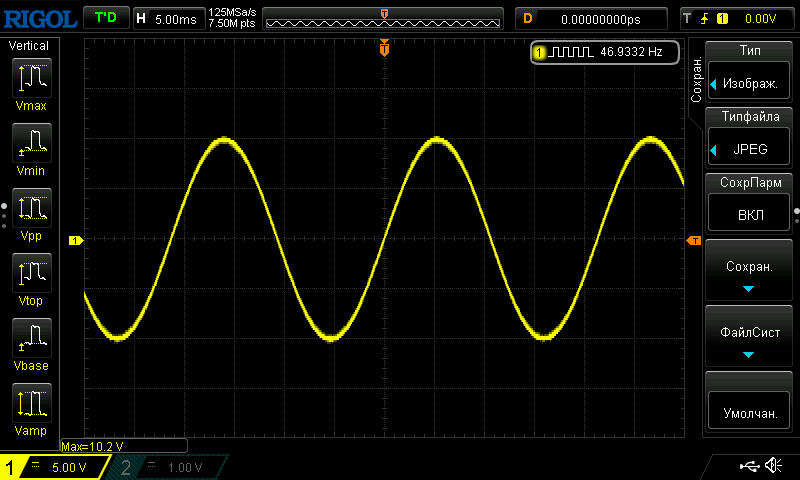

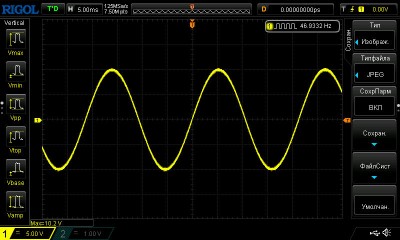

Первые два частотные диапазона выдают синусоиду осциллограммы прилагаю. А вот третий и четвертый сигнал ужасный.

В ютубе нашел еще один автор показал свой генератор схему прилагаю. Все тоже самое есть одно отличие это питание светодиода в оптопаре. У него питание от плюсового потенциала питания ОУ так же через цепочку резисторов на землю. В нашем варианте от минусового потенциала питания ОУ и та же цепочка резисторов на землю.
