Продам набор для сборки CW/NOTCH фильтра КВ трансивера

[US5MSQ]

Активная (т. е. с использованием активных элементов — ламп, транзисторов и микросхем) фильтрация сигналов звуковых частот нашла широкое применение в радиолюбительской связной KB и УКВ аппаратуре. В частности, это обусловлено тем, что она позволяет доступными радиолюбителю средствами решить ряд задач по выделению полезного сигнала или подавлению помехи. Предлагаемый вашему вниманию CW/NOTCH -фильтр позволяет выделять телеграфные (CW) и другие узкополосные и подавлять тональные помехи(несущие) и соседние по частоте CW станции. Включается фильтр в звуковой тракт трансивера или приёмника, работающего в режиме SSB или CW. Сопротивление источника сигнала должно быть не более 5 кОм. Сопротивление нагрузки не менее 5 кОм. Управление частотой выделения или подавления осуществляется переменным резистором «ЧАСТОТА». Выбор режима работы фильтра CW/OFF/NOTCH осуществляется переключателем SA1.

Основные технические характеристики:
Диапазон рабочих частот - 450-3100 Гц
Полоса пропускания фильтр - 500 Гц
Коэффициент передачи - 1
Глубина режекции - 40 Дб
Входное напряжение 100-500 мВэфф
Напряжение питания +9….+13 В

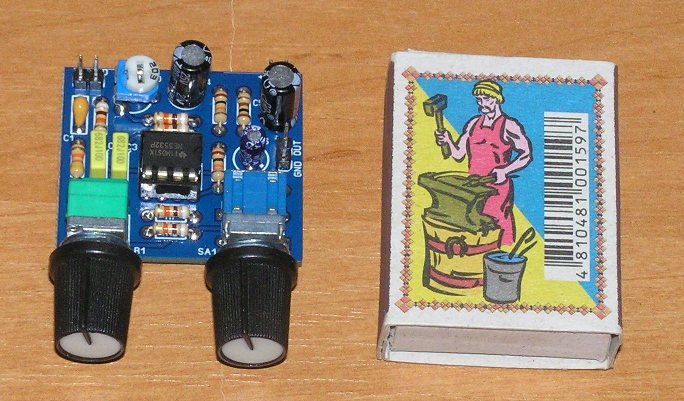

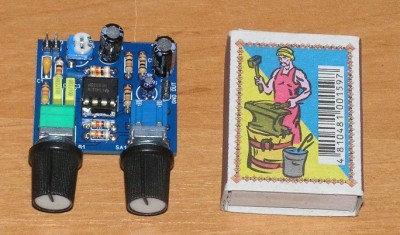

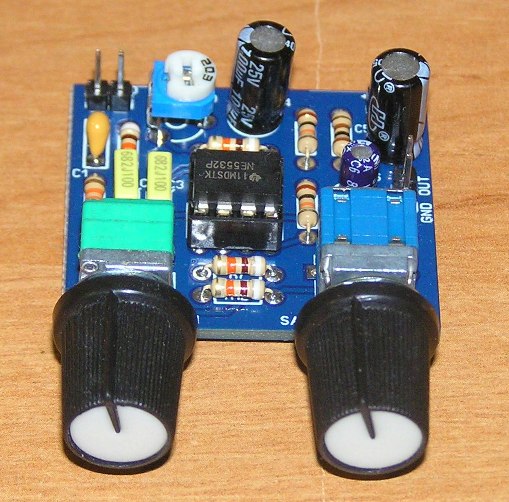

Конструкция компактна, все детали, включая органы управления, расположены на одной плате. Благодаря этому её можно располагать вертикально или горизонтально в любом удобном месте на передней панели трансивера, используя в качестве крепления штатные гайки потенциометра R1 и переключателя SA1.

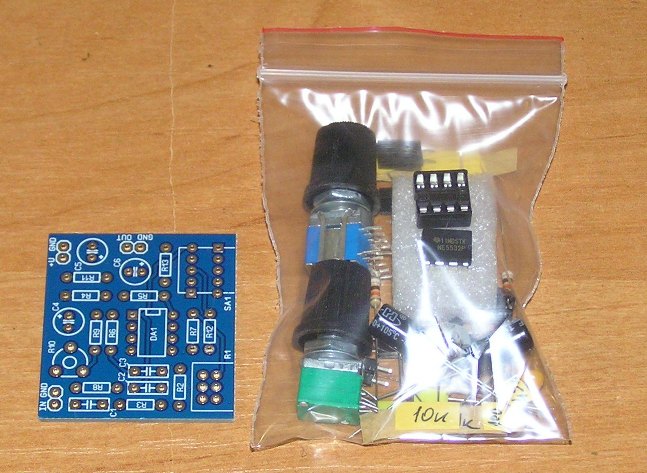

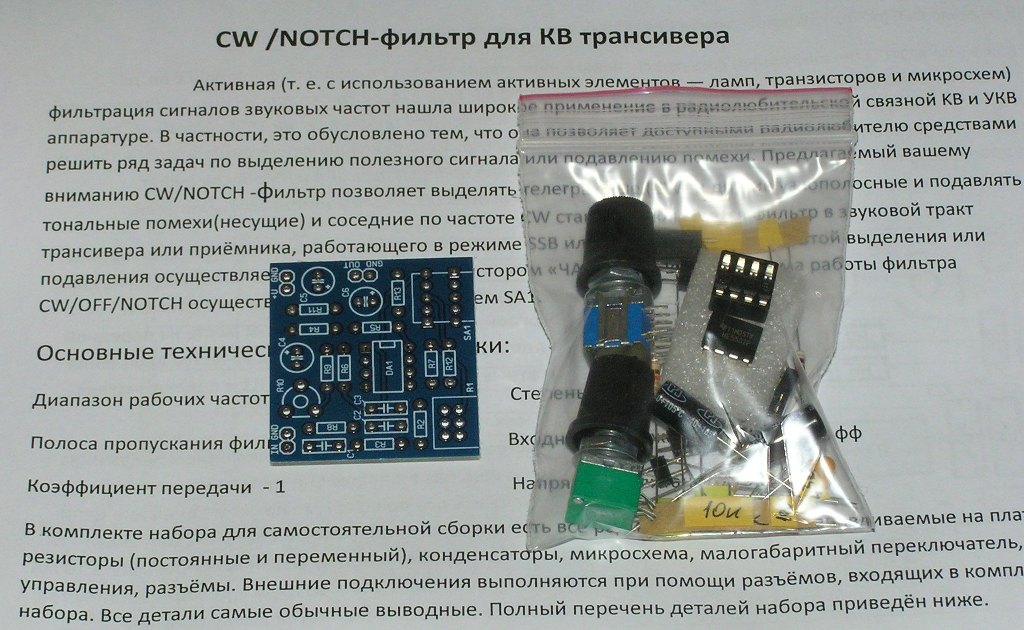

В комплекте набора для самостоятельной сборки есть все радиокомпоненты, устанавливаемые на плату: резисторы (постоянные и переменный), конденсаторы, микросхема, малогабаритный переключатель, ручки управления, разъёмы. Внешние подключения выполняются при помощи разъёмов, входящих в комплект набора. Все детали самые обычные выводные. Полный перечень деталей набора приведён в приложении.

Варианты комплектации набора:
1.Стоимость полного набора деталей (включая плату) для сборки CW/NOTCH фильтра для КВ трансивера: 380 грн.
К набору прилагается краткая инструкция по сборке и настройке.

Отправка производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. Возможна отправка во все страны Европы и СНГ. Подробнее см. здесь viewtopic.php?f=23&t=411
По вопросу приобретения обращаться в личку или по адресу: us5msq@gmail.com

Смотрите другие мои объявления, все они актуальны. Ссылка внизу страницы.

[ipkiev]

Доброе утро Сергей.
Этот фильтр можно подключить к приёмнику RX204080EMF.

[US5MSQ]

Здравствуйте.
Да, можно подключить и к этому приемнику между детектором и УМЗЧ. Проще всего это сделать подняв верхнюю по схеме ножку резистора R17, к оторому подключаем выход фильтра, а вход - в освободившийся контакт на плате, нумерация деталей по схеме, приведённой здесь viewtopic.php?f=23&t=78

[ipkiev]

Здравствуйте.
Да, можно подключить и к этому приемнику между детектором и УМЗЧ. Проще всего это сделать подняв верхнюю по схеме ножку резистора R17, которому подключаем выход фильтра, а вход - в освободившийся контакт на плате, нумерация деталей по схеме, приведённой здесь viewtopic.php?f=23&t=78

Спасибо!.73!

[ipkiev]

Здравствуйте.
Да, можно подключить и к этому приемнику между детектором и УМЗЧ. Проще всего это сделать подняв верхнюю по схеме ножку резистора R17, которому подключаем выход фильтра, а вход - в освободившийся контакт на плате, нумерация деталей по схеме, приведённой здесь viewtopic.php?f=23&t=78

Спасибо!.73!

Добрый вечер Сергей!

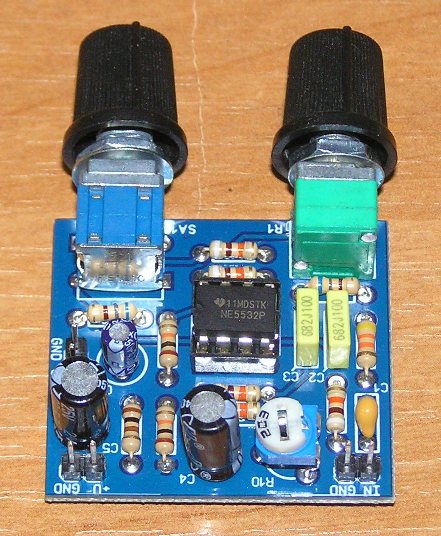

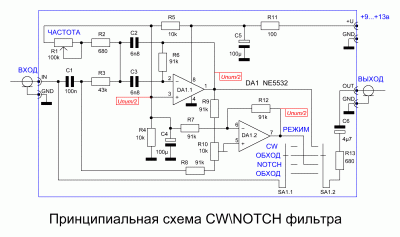

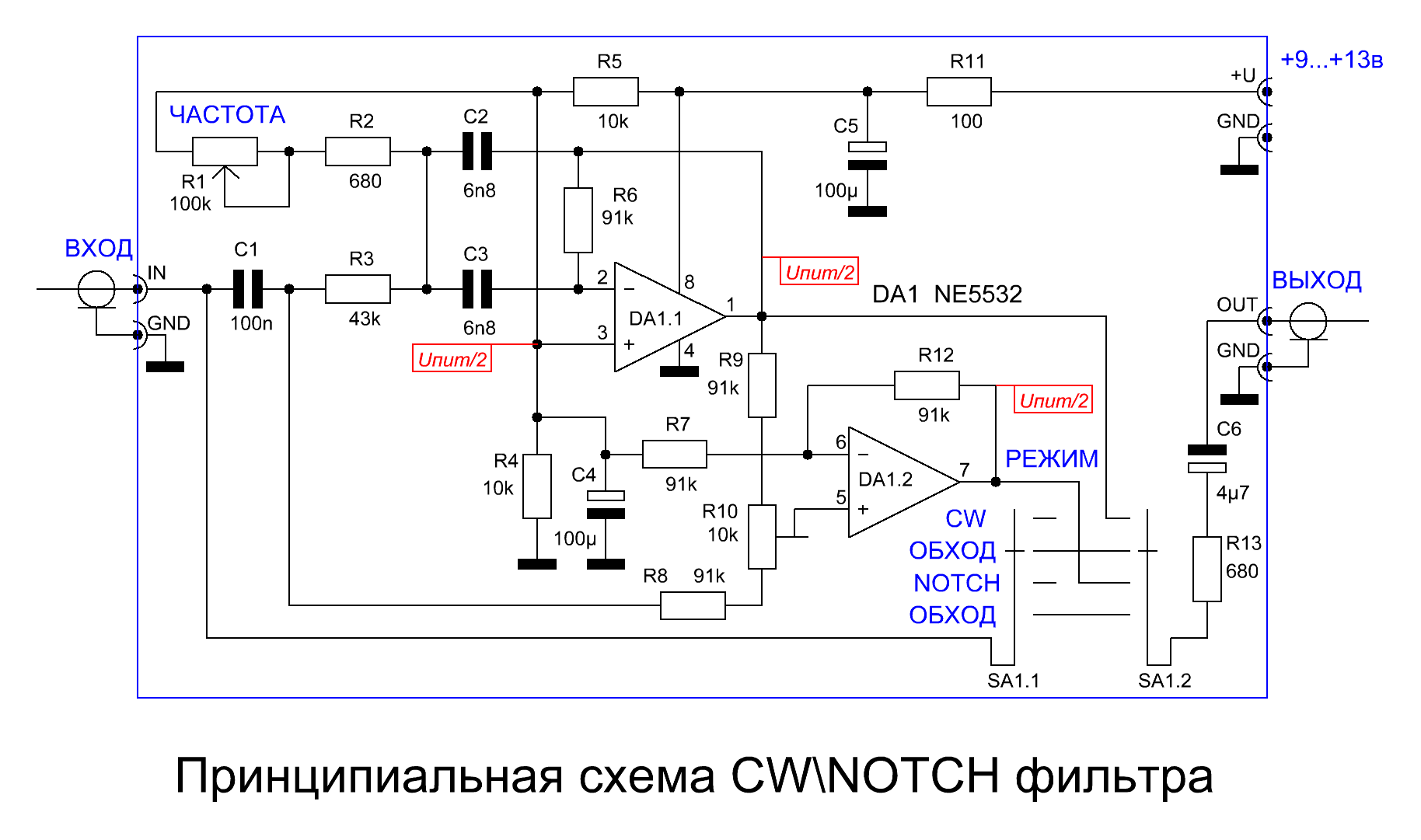

Вопрос по схеме CW/NOTCH фильтра.По схеме сопротивление R10 -10 kom.На фото у Вас 20 ком.Я ставил и на 10 и на 20.На 20 ком на слух работает лучше.Наверное это сопротивление не очень критично к номиналу.Что скажете ?
Спасибо.

[US5MSQ]

Здравствуйте.
Оба варианта рабочие, но с 10 кОм немного проще настроить максимум режекции, т.к. настройка получается менее острая

[ipkiev]

Здравствуйте.
Оба варианта рабочие, но с 10 кОм немного проще настроить максимум режекции, т.к. настройка получается менее острая

Спасибо Сергей Эдуардович.
У меня нет прибора что бы увидеть эту остроту Доверяю ушам и они не ошибаются .
Хорошая конструкция.
Спасибо 73!

[Alex12]

Здравствуйте.
Да, можно подключить и к этому приемнику между детектором и УМЗЧ. Проще всего это сделать подняв верхнюю по схеме ножку резистора R17, к оторому подключаем выход фильтра, а вход - в освободившийся контакт на плате, нумерация деталей по схеме, приведённой здесь viewtopic.php?f=23&t=78

Сергей Эдуардович, затрудняюсь как подключить фильтр к основной плате STEP2. Неохота копать плату. Наверное между 5 ногой DA2 и R30, поправьте если ошибаюсь.

[US5MSQ]

Здравствуйте.
Плату фильтра лучше подключать в разрыв цепи С40, подняв одну из его ножек.
