Продам внутрисхемный измеритель ESR

[US5MSQ]

Продам внутрисхемный измеритель ESR — приставку к мультиметру

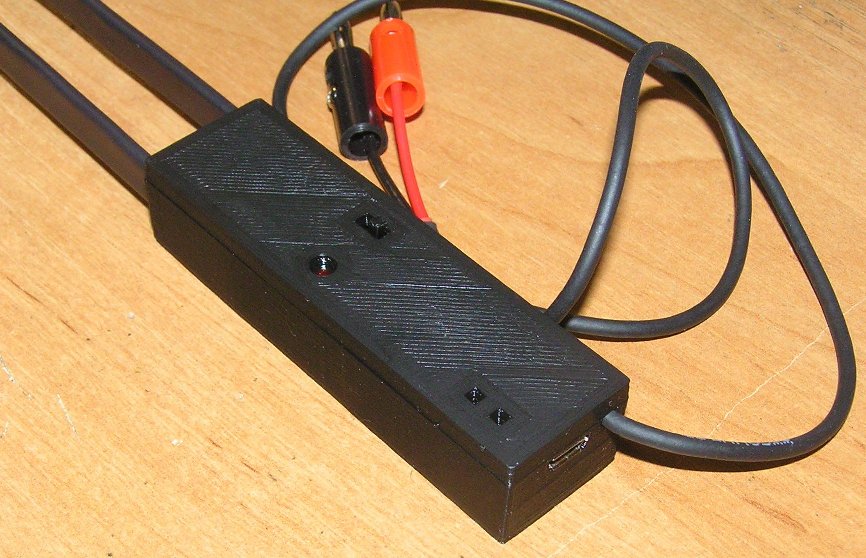

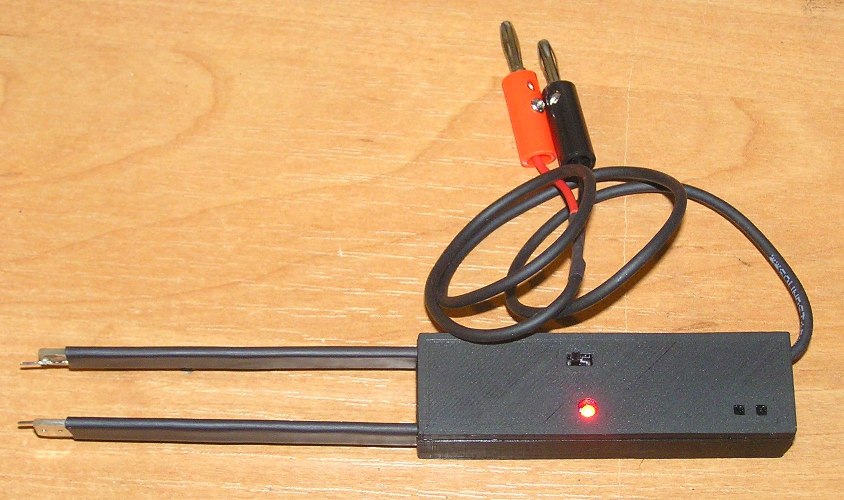

Приставка выполнена в виде автономной компактной конструкции и предназначена для внутрисхемного измерения ESR электролитических конденсаторов совместно с любым цифровым мультиметром. Она отличается выcокой точностью измерений и разрешающей способностью в области малых значений ESR. Длительность испытательного импульса 4 мкС, что эквивалентно частоте измерительного сигнала примерно 120 кГц. В основу конструкции положена замечательная разработка С.Глибина ( Измеритель ЭПС — приставка к мультиметру. — Радио, 2011, №8, с.19,20). Питается приставка от встроенного Li-on аккумулятора с возможностью его зарядки через встроенные разъём microUSB. Внешний вид приставки показан на фото.
При работе с приставкой переключатель рода работ мультиметра устанавливают в положение измерения напряжения постоянного тока с минимальным пределом, который в зависимости от типа мультиметра может быть от 200 до 600 мВ. На индикаторе прибора отображается значение эквивалентного последовательного сопротивления. Для приведения его к Омам показания индикатора в мВ нужно умножить на 0,1.Внешние вилки приставки "-СОМ", "+V" подключают к соответствующим гнёздам мультиметра посредством экранированного кабеля длиной 50 см..
Приставку можно использовать как омметр малых сопротивлений. Также ею можно измерять внутреннее сопротивление малогабаритных гальванических или аккумуляторных элементов и батарей через последовательно соединённый конденсатор ёмкостью не менее 1000 мкФ, соблюдая полярность его подключения. Из полученного результата измерения необходимо вычесть ЭПС конденсатора, который должен быть измерен заранее.

Основные технические характеристики
Интервал измерения ЭПС, Ом: .......................................................................... . 0,01... 50
Дискретность отсчёта показаний, Ом ………………………………………………..………………….. 0,01
Ёмкость проверяемых конденсаторов, не менее, мкФ ……………………………...………. 20
Ток потребления не более, мА …………………………………………………………………………………… 3
Время непрерывной работы от свежезаряженного аккумулятора, не менее, час ….. 80
Габариты без учёта выступающих частей и щупов , мм ……………….…… 79(Д)х24(Ш)х18(Г)
Длина щупов, см …………………………………………………………………………………………………………. 9

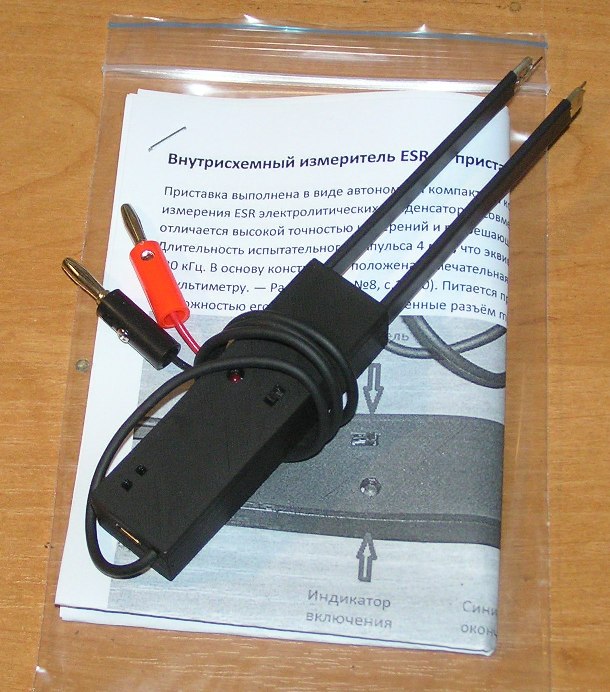

Внутрисхемный измеритель ESR — приставка к мультиметру поставляется в виде собранной и настроенной конструкции, его цена 850 грн. В комплект поставки входит краткая инструкция с описанием схемы, конструкции и по правилам эксплуатации.

Отправка заказа производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. Возможна отправка во все страны Европы и СНГ.
Подробнее см. здесь viewtopic.php?f=23&t=411
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com

[US5MSQ]

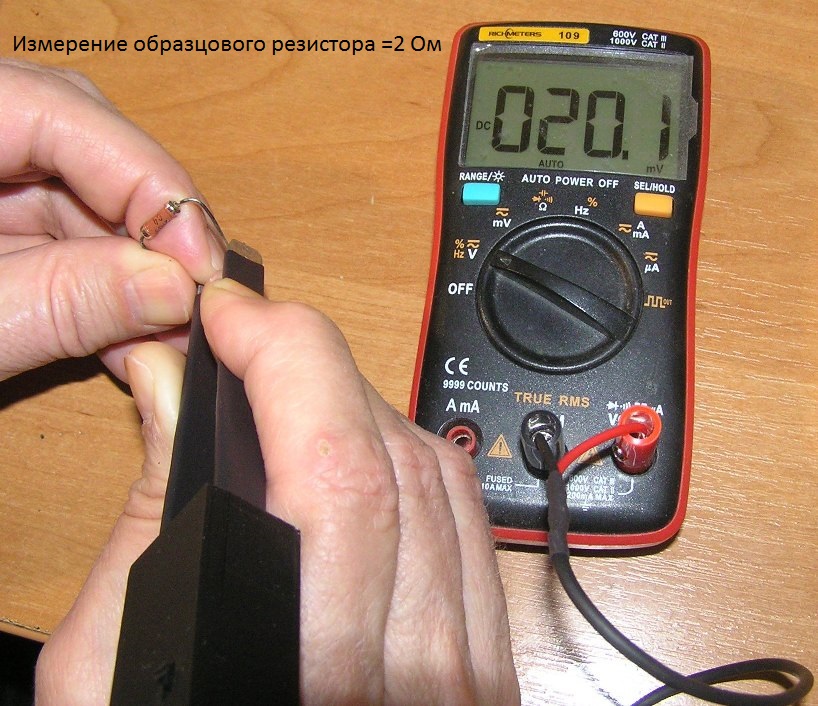

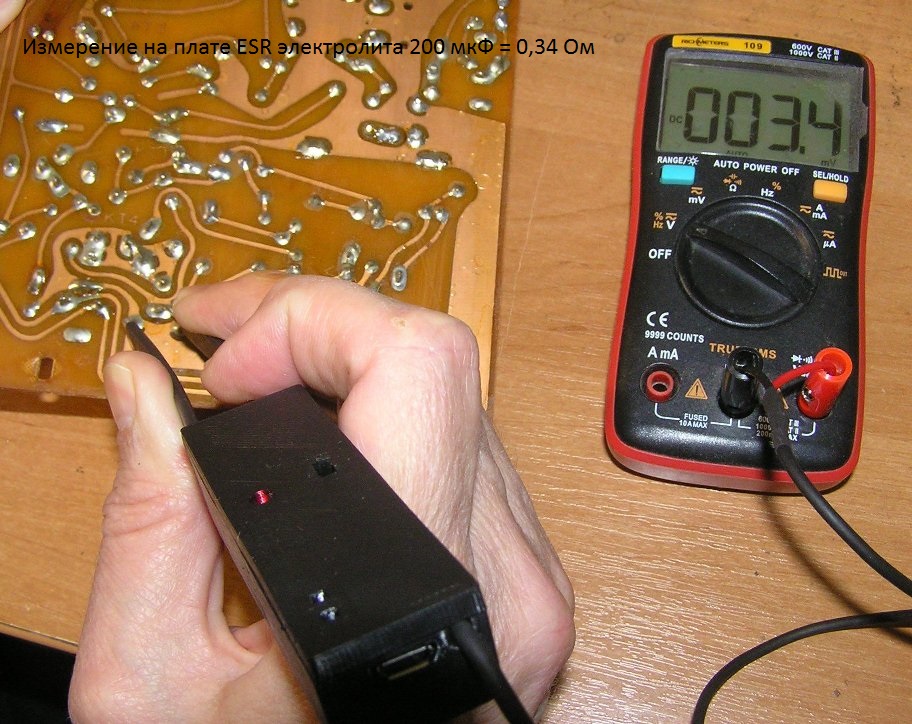

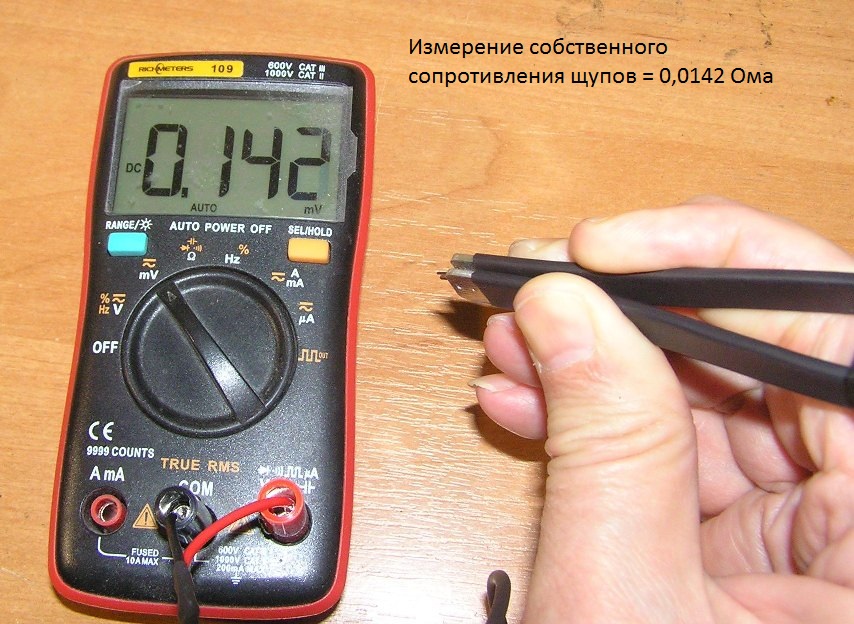

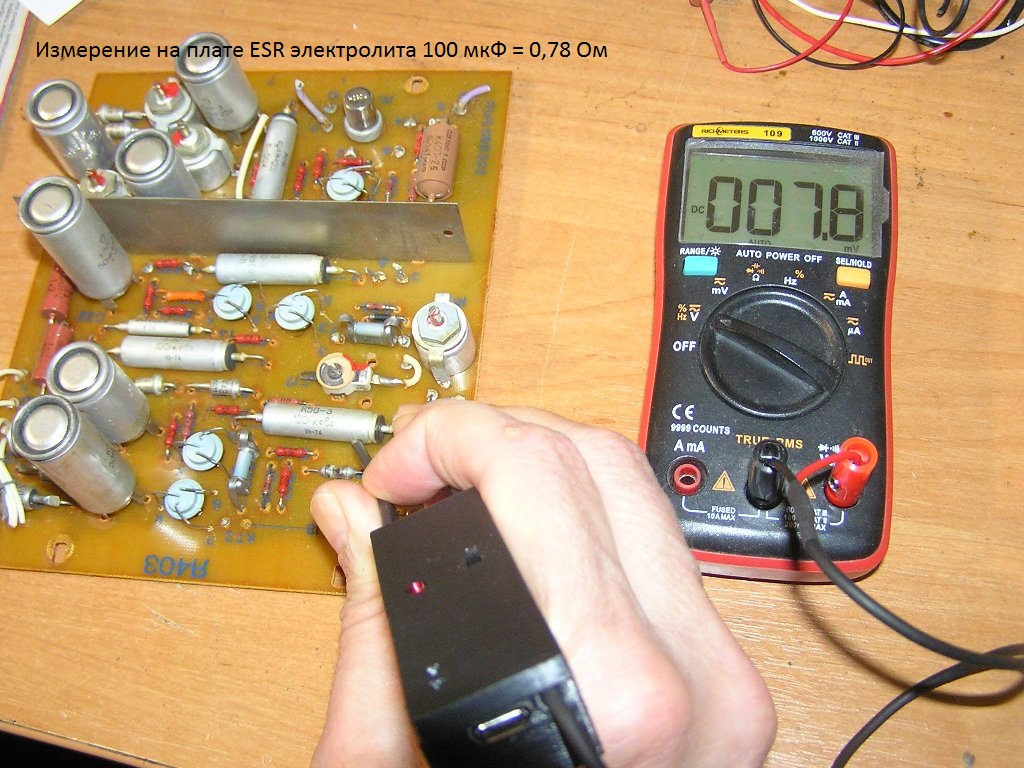

Несколько иллюстраций применения внутрисхемного измерителя ESR — приставки к мультиметру
