Простой стенд для тестирования ОУ

[US5MSQ]

Приветствую всех.
Здесь можно будет обсудить все вопросы по статье "Простой стенд для тестирования ОУ" https://us5msq.com.ua/prostoj-stend-dly ... vaniya-ou/

[Ashot]

Я сделал ваш тестер для операционных усилителей. Еще одна замечательная и простая вещь. Спасибо.

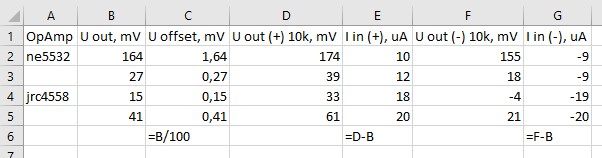

Вот результаты для NE5532 с Aliexpress и JRC4558, извлеченные из динамиков Sven. У меня некоторое непонимание того, как измерить входной ток из вашей статьи. Я провел свои собственные расчеты для схемы операционного усилителя, но я не уверен в формуле, которую я получил. Пожалуйста, посоветуйте, как рассчитать ток offset и ток bias. Например, JRC4558 должен иметь offset 5 нА (max 200) и bias 150 нА (max 500), но я вижу почти 20 мкА. Я допустил ошибку или у меня поддельные микросхемы?

[US5MSQ]

Здравствуйте.
Вы всё сделали правильно. Только ошиблись при составлении таблицы, поскольку полученное значение Iin имеет соответствие 1 мВ = 1 нА, а не 1 мкА входного тока, потому и получилась нестыковка результатов.
Как видно из результатов Вашего теста, JRC4558 (имеющий Iin=18-20 нА, что вписывается в данные даташита) ) - это оригинал, а вот NE5532 с Aliexpress ( имеющий Iin=10-12 нА, а по даташиту должно быть порядка 200 нА) явно подделка.

[JohnnyIpcom]

Проверил свою "коллекцию", почти всё оказалось подделкой. Из настоящего только стопка LM358-ых, парочка LM2904, NE5534 и всё. Все TL07Х отсеялись сразу, они JFET, но ток потребления по входам - порядка 10нА, даже не проверял дальше особо. NE5532 и OPA2134 выглядят адекватными по всему, но вызывает вопросы их быстродействие. Надо ещё более внимательно проверить, но у меня, например, получилось, что быстродействие последнего - 3-4В/мкС, хотя минимум должен быть 15. Осцилограф - FNIRSI 2c23t, не идеальный, но в теории должно хватать.

В таблице из инструкции, кстати, есть ошибка. У LM358 по даташиту ток потребления по питанию на 5В должен быть 0,4мА типичный, 1,2мА максимальный. А порядка 5мА должно быть на 30В. Если я всё правильно посмотрел. В этом случае становится понятно, что за фейковые TL072 и NE5532 в таблице. Перемаркированные дешёвые LM358.

[US5MSQ]

Здравствуйте.
В таблице, выложенной мной, нет ошибок. В ней указаны реально измеренные параметры имеющихся у меня образцов ОУ, в т.ч. и оригинального LM358, купленного лет 20 назад. Вероятно за это время технологии не стояли на месте и современные LM358 выпускаются по другим нормативам (даташитам)
