Жало паяльника для демонтажа смд компонентов.

Сообщение 4ff5fd2 »

Данное жало предназначено для демонтажа смд компонентов типоразмера 0805 и 0603.
Похожую конструкцию имеют жала для демонтажа транзисторов и микросхем в корпусах SOT23 , SOT23-5.

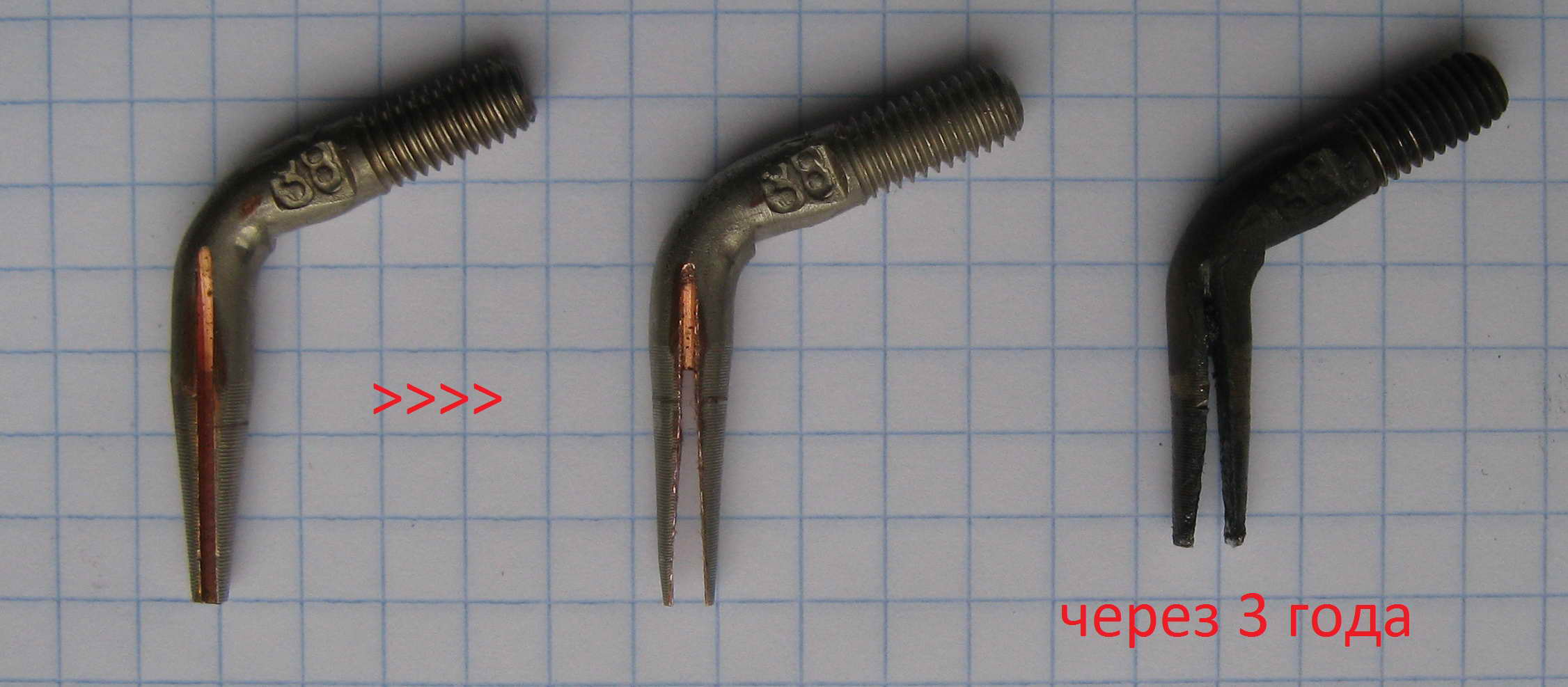

Используются медные жала с покрытием никелем , резьба М5. Как изготовить - понятно из снимка.
Достаточно иметь ножовку по металлу.

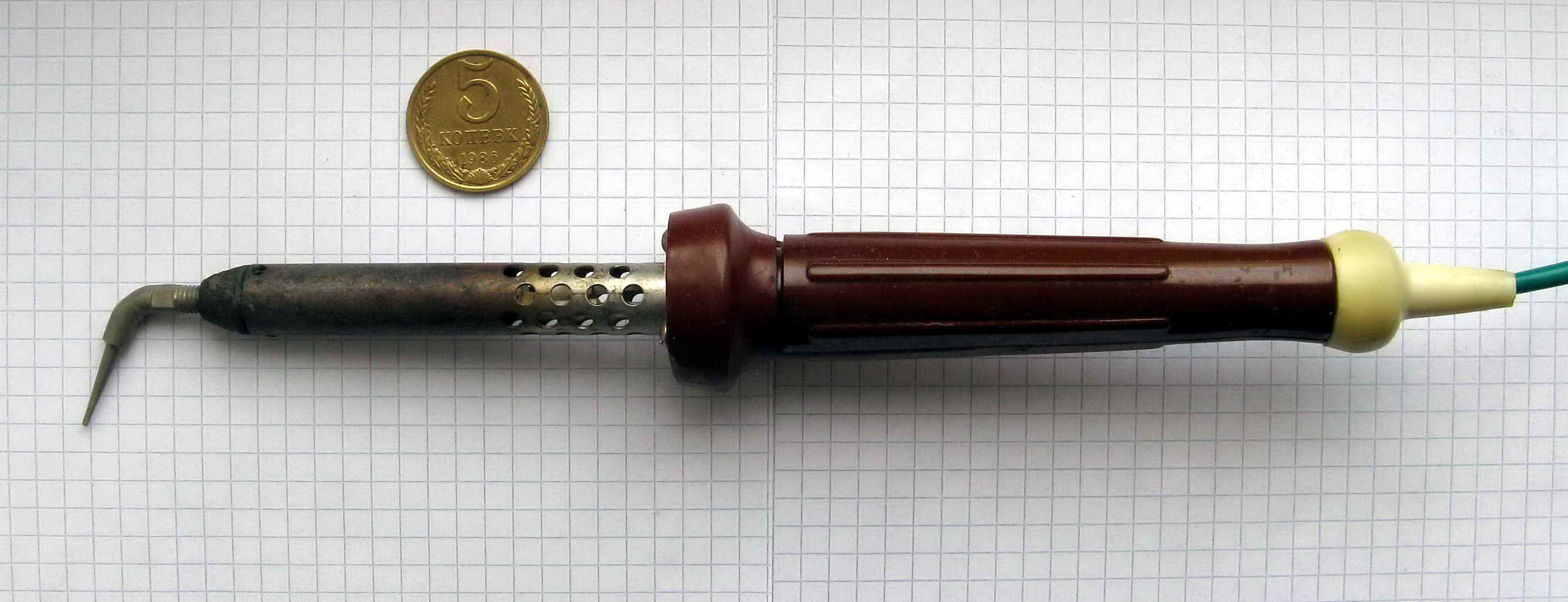

Применяются с профессиональным паяльником "Электропаяльник с терморегулятором ЭТ-36".
Оригинальный терморегулятор заменен самодельным двухканальным регулятором мощности.

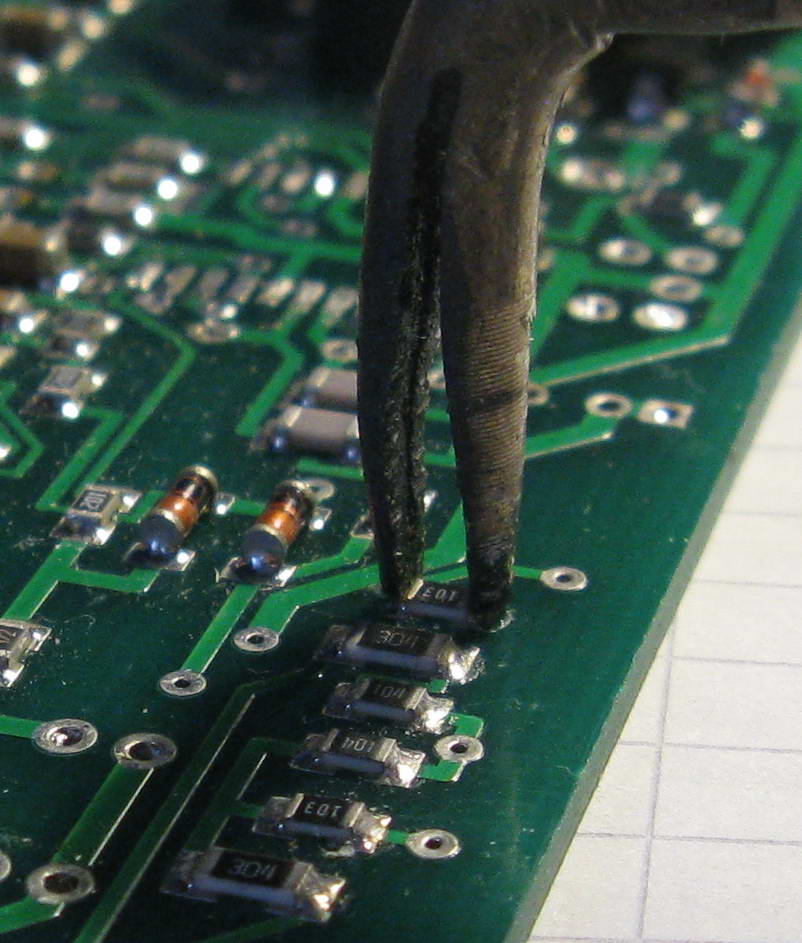

Пример применения. Фото 2019года :)
Компонент помещается в жало с небольшим зазором. Размер для помещаемой детали можно регулировать "на ходу" отверткой и плоскогубцами. Деталь удерживается поверхностным натяжением расплавленного припоя.
После снятия компонента опускаем жало на картонку и,удерживая снятый компонент деревянной зубочисткой, поднимаем паяльник. На одну деталь уходит 3-4 секунды. В случае демонтажа с компьютерных плат их надо очистить от пыли.
