Продам набор для сборки пробника, АМ модулятора, аттенюатора

[US5MSQ]

Набор для самостоятельной сборки позволяет собрать два устройства, расширяющие возможности популярного векторного анализатора цепей nanoVNA по настройке радиоаппаратуры:
-- активный высокоомный малоемкостной пробник с входным сопротивлением 1М и входной емкостью примерно 2 пФ, подробно описанный в моей статье: Расширяем возможности nanoVNA. Часть 1. Высокоомный малоемкостной пробник https://us5msq.com.ua/rasshiryaem-vozmo ... j-probnik/ Ниже показана реально снятая АЧХ работы пробника в полосе до 30 МГц. Как видим, его Кус пробника равен практически 1 на частотах до 15 МГц, далее идёт небольшой равномерный спад АЧХ, достигающий на частоте 30 МГц примерно 5 дБ. На частоте 100 МГц спад достигает 18 дБ. Исключительно малая входная емкость и высокое входное сопротивление позволяют с успехом применять его для испытаний высокоомных резонансных цепей во всём КВ диапазоне. Схема пробника обеспечивает 2 режима работы:
1. При напряжении питания 3,5-5В работу в экономичном режиме при работе с nanoNVA

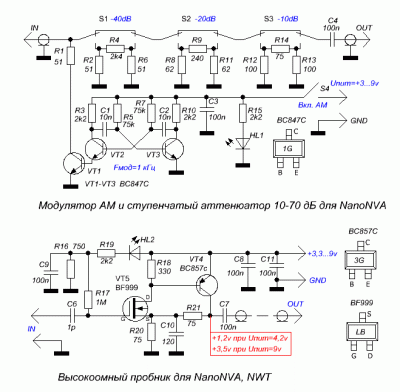

2. При напряжении питания 9В обеспечивается мощный выход (до 20-25 мА) пробника для работы с NWT7 и аналогичными. Конструктивно пробник выполнен на плате размером 32х22,5 мм, схема и устройство которой показаны ниже.

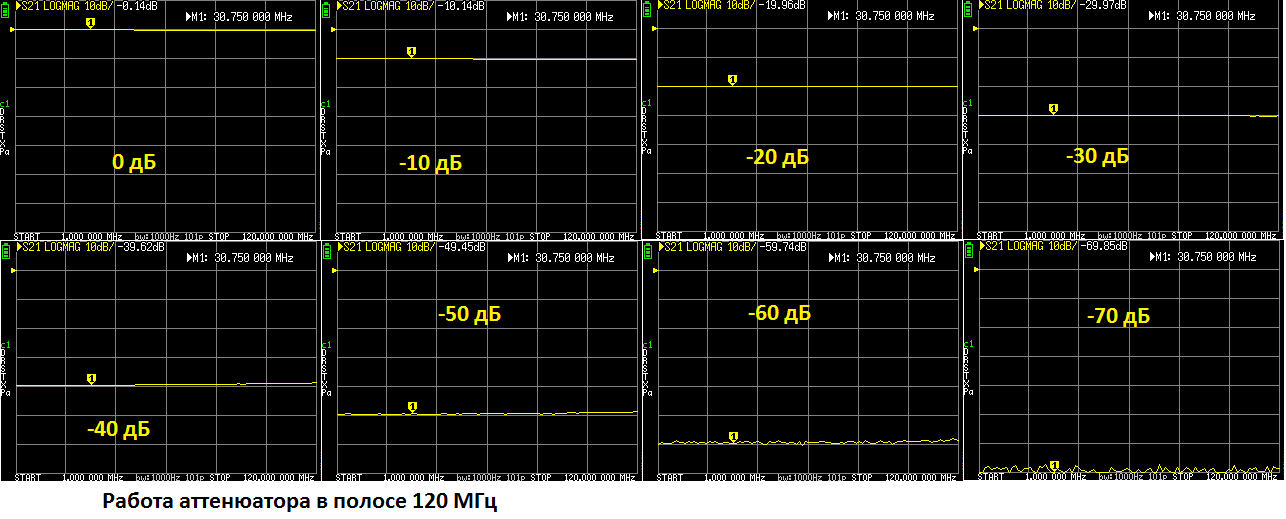

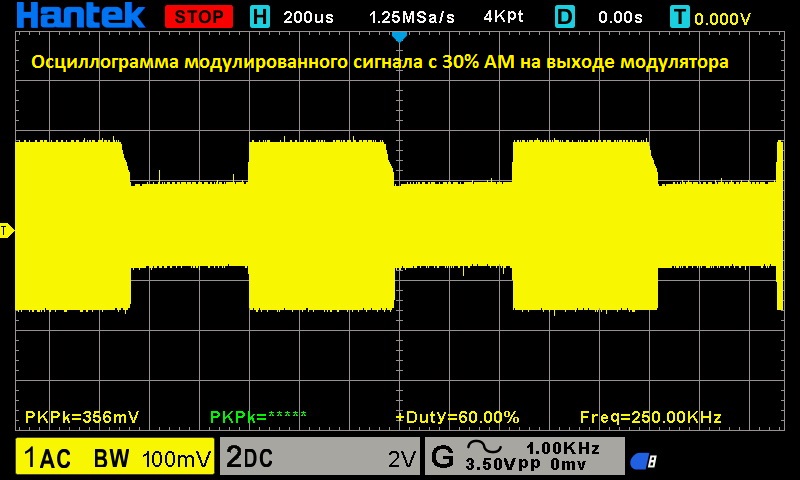

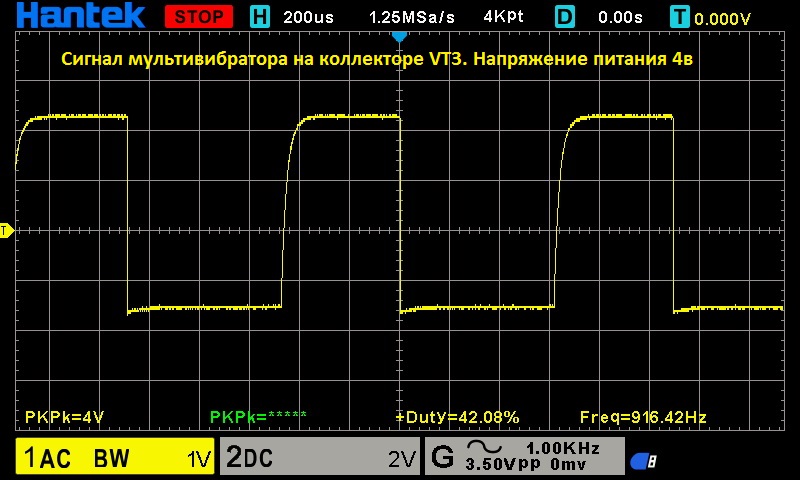

-- Внешние аттенюатор и АМ модулятор, подробно описанные в моей статье: Расширяем возможности nanoVNA. Часть 2. Внешние аттенюатор и АМ модулятор https://us5msq.com.ua/rasshiryaem-vozmo ... odulyator/ Внешний модулятор АМ, обеспечивает получение стандартной глубины модуляции 30% (см. фото ниже). АМ модулятор устойчиво работает при напряжении питания от 3 до 9В. Ток потребления при этом составляет , соответственно, от 1,5 до 4 мА. Внешний ступенчатый 50-омный резистивный аттенюатор выполнен по П-образной схеме и состоит из трёх ячеек с -10, -20 и -40 дБ. Комбинируя число включённых ячеек можно выбирать степень ослабления от 0 до -70 дБ с шагом -10 дБ. Коммутация ячеек производится вручную переключателями S1, S2 и S3, так что аттенюатор не требует подачи напряжения питания. Ниже показана реально снятая АЧХ работы аттенюатора при ослаблении от 0 до -70 дБ с шагом -10 дБ. Как видим, в полосе частот до 120 МГц ослабление аттенюатора полностью совпадает с заданным переключателями. Для удобства пользования оба узла (внешний аттенюатор и АМ модулятор) были объединены компактную конструкцию на плате размером 67х22,5 мм, схема и устройство которой показаны ниже.

Набор предлагается к продаже в двух вариантах:

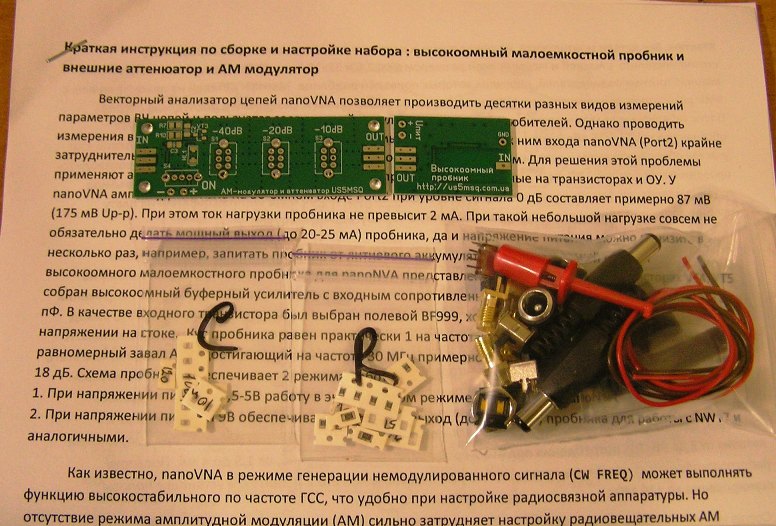

1. Полный набор деталей для самостоятельной сборки, куда входят все необходимые компоненты: печатные платы высокого качества с защитной маской и маркировкой, все радиокомпоненты, устанавливаемые на неё: SMD резисторы, конденсаторы, светодиоды, транзисторы, разъёмы, измерительные зажимы, переключатели, провода и термоусадочные трубки. Внешние подключения выполняются при помощи разъёмов, входящих в комплект набора. Цена полного набора (см. фото ниже) – 450 грн

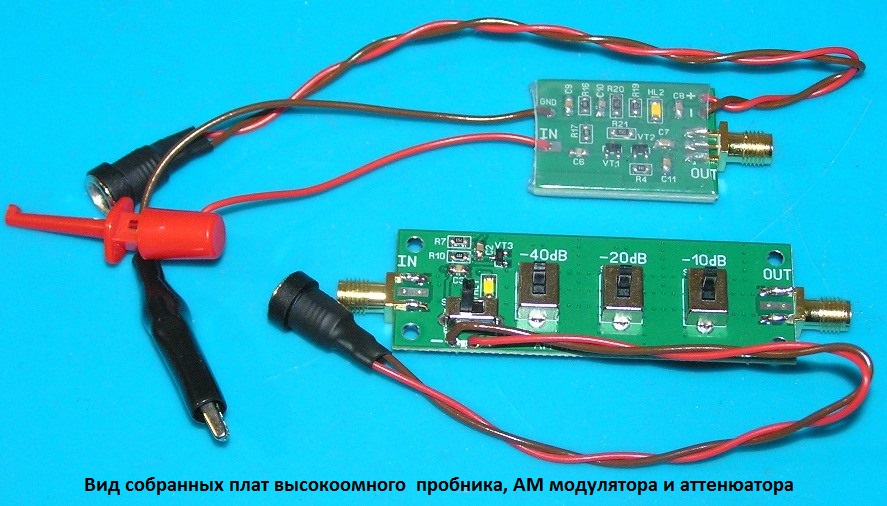

2. Комплект собранных, проверенных и готовых к работе плат (высокоомный пробник, внешний аттенюатор и АМ модулятор (см. фото ниже) – 750 грн

Отправка заказа производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. По вопросу приобретения обращаться по адресу: us5msq@gmail.com
