Ну чувствую где-то в другом месте собака... Я нашел эту собаку!
Это плата ардуинки. Питание ардуинки хоть было и отфильтровано, но слабовато. Подпаял еще емкости, как электролиты так и керамику. И шума нет вообще! при макс РРУ +УНЧ я получил не более 50мв! И это еще с помехами от экрана и сишки ...

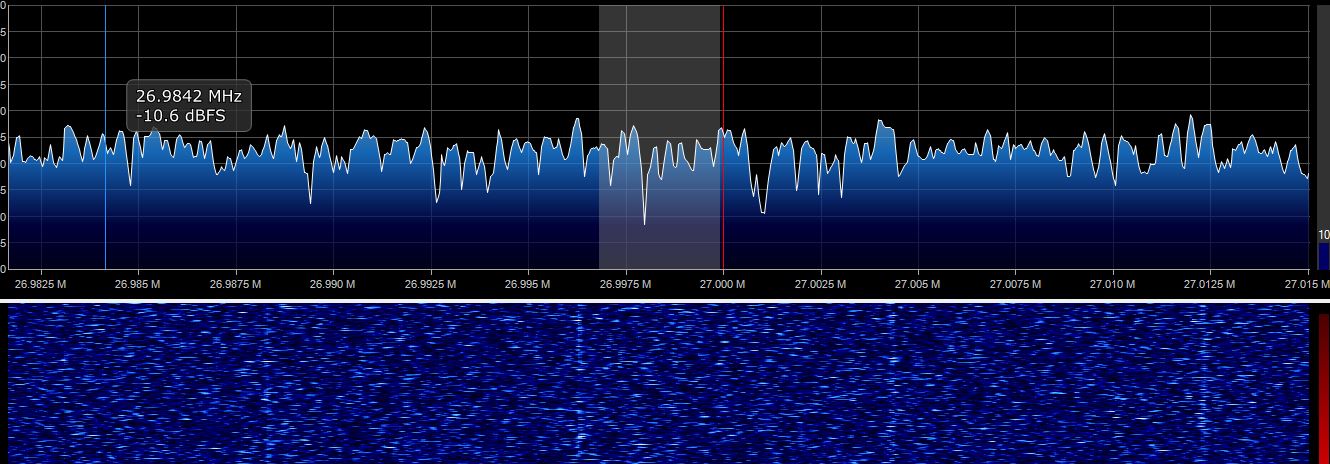

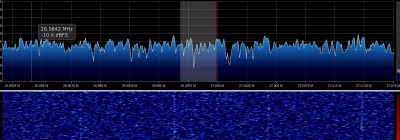

- Передача включена, возбуждения нет. - Передача включена , возбуждение - музыка.

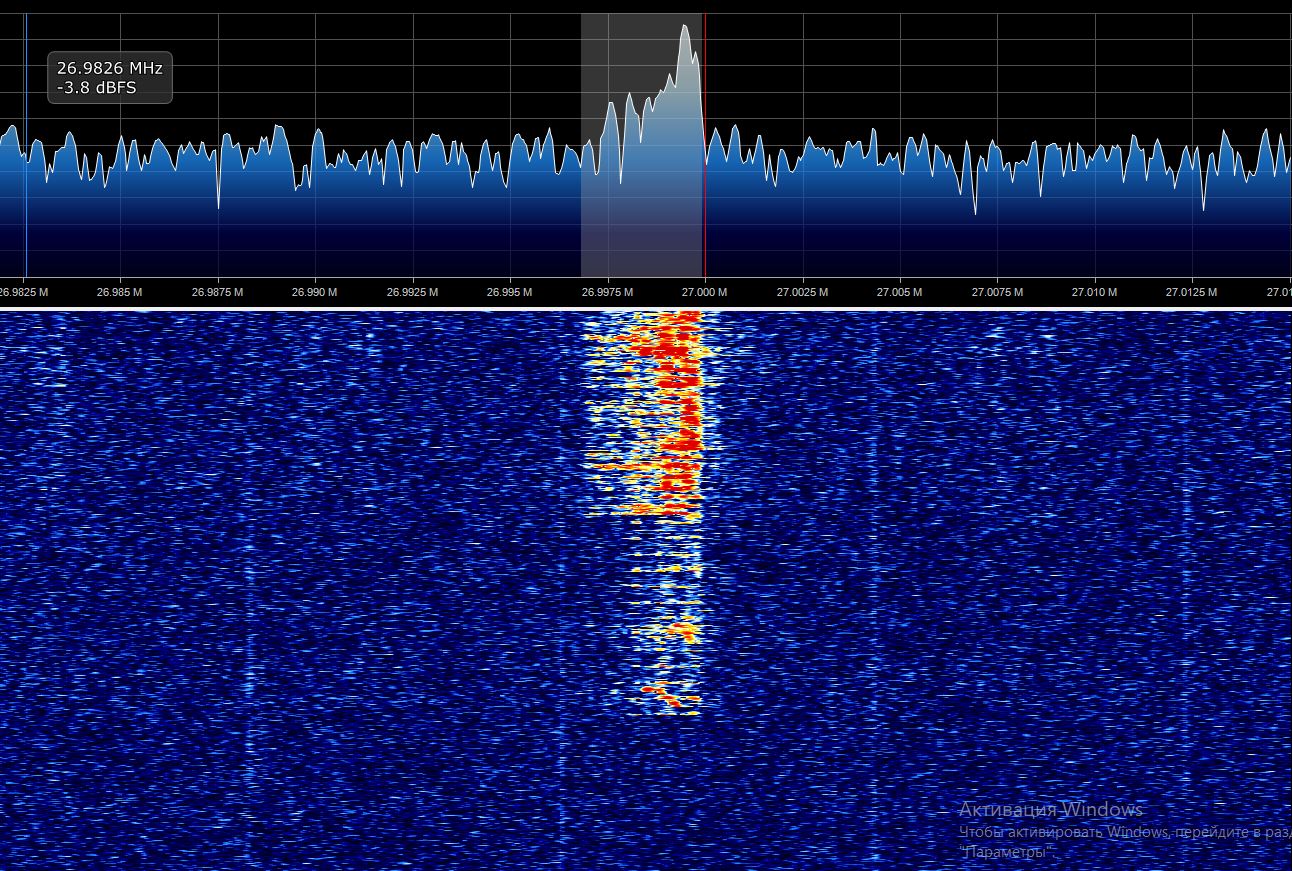

Добрый день! Взял на время Свисток, и на 27мгц записал передачу моего трансивера. Возбуждение - музыка с телефона по кабелю к выходу МУ.

https://yadi.sk/d/2xMpwygPkzJOUg

Добрый день, спасибо за пояснение.


только максимальное усиление тракта ПЧ нужно уменьшить примерно в раза

Но ведь бетта моих транзисторов полностью совпадает с вашими, откуда лишнее усиление? Напряжения в норме.
И если излишнее усиление по ПЧ, то значит на выходе будет большой сигнал на пред ...

Измеряю с помощью китайской NWT70, с выносным аттенюатором на -40дб + в НВТ Атт на -50 с шагом -10. Выходное напряжение с NWT 10мВ. В WinNWT есть Ваттметр, там можно подать сразу на вход этот сигнал , и с помощью виртуального атт сделать все эти ослабления. Я делал и проверял АТТ, все норм с ним ...

Доброго времени суток Сергей Эдуардович, все же не получается получить чуйку более 0.9-1мкВ\10дб. Сменил все транзисторы в УПЧ1\2 на те, которые вы использовали в первом варианте с беттой 180-185. Шумность аппарата не сильно то и и изменилась. При максимум РРУ - 220-250мВ эфф. Куда еще можно ...

Вот на выходе если я изменяю синхронизацию своего Ослика -( разделено на 3 тома, т.к. вес 6мб, а максимум на один файл 2мб, надо скачать 3 этих файла и тогда можно просмотреть видео) -

И на выходе ЭМФ - В одно сообщение 4-ую картинку не хотел добавлять форум.

Хочу проверить на передачу, УМ еще в настройке, а на выходе сигнал не известно еще какой. Точнее известно Но он вот такой - То же , но частота ГПД выше в 2 раза (6160кгц) - Все это я замеряю когда на mic входе есть сигнал - синусоида 1кгц
На входе ЭМФ -

Вот, записал на микрофон , как он принимает сигнал с НВТшки.

1-ый файл это -80дб (1мкВ)
2-ой файл это -70дб (3мкВ)
