Простой транзисторный регенеративный приёмник

Вопросы и обсуждения статей из рубрики "Радиоприемники"
Аватара пользователя
Alexej Svirid
Сообщения: 70
Зарегистрирован: 28 фев 2019, 12:31

Re: Простой транзисторный регенеративный приёмник

Сообщение Alexej Svirid »

Сделал распределенную по 80% ферритового стержня катушку на бумажном каркасе. Получилось 12,5 витков 8,8мкГн проводом 1мм.
Несколько дней надо понаблюдать, чтобы прочувствовать разницу.
Аватара пользователя
Alexej Svirid
Сообщения: 70
Зарегистрирован: 28 фев 2019, 12:31

Re: Простой транзисторный регенеративный приёмник

Сообщение Alexej Svirid »

Добрый... :)
Ферритовая антенна с катушкой, распределенной по 80% стержня, однозначно эффективнее предыдущей, намотанной с шагом 1мм.
Здесь возникает проблема перегрузки, потому что нет аттенюатора. Некоторые станции идут с хрипом, который не убирается регулятором громкости, а повышение уровня регенерации тоже не помогает.
В этом приемнике ферритовая антенна не должна быть очень эффективной.
Аватара пользователя
US5MSQ
Сообщения: 5166
Зарегистрирован: 07 фев 2016, 09:29
Позывной: US5MSQ
Откуда: г. Киев
Контактная информация:

Re: Простой транзисторный регенеративный приёмник

Сообщение US5MSQ »

Здравствуйте, Алексей.
В этом приемнике роль аттенюатора (и очень эффективно!) выполняет регулировка уровня регенерации - при сильных АМ станциях регенерацию уменьшаем, а если принимаем в автодинном режиме, то наоборот уровень регенерации, точнее уже генерации, увеличиваем - при этом степень регенерации (грубо говоря усиление по ВЧ) уменьшается, а помехозащищённость и гетеродина и смесителя увеличиваются.
А хрипы и прочее могут быть вызваны наводкой больших импульсных помех электросети непосредственно на ферритовый стержень
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Аватара пользователя
Alexej Svirid
Сообщения: 70
Зарегистрирован: 28 фев 2019, 12:31

Re: Простой транзисторный регенеративный приёмник

Сообщение Alexej Svirid »

Здравствуйте. :-)
Спасибо за рекомендации.
Заметил, что снова приходится подкручивать уровень регенерации при перестройке по диапазону. После чистки КПЕ прошло около двух недель, а уже заметно загрязнение.
Подумываю о введении диапазона 160м, но нужен хороший переключатель. Обычный тумблер не хочу ставить, попробую галетник от осциллографа: качество должно быть лучше.
В нем три позиции, можно сразу сделать третий диапазон - радиохулиганов или даже поставить вторую ферритовую антенну для СВ. Надо подумать, что интереснее. :)
Аватара пользователя
Alexej Svirid
Сообщения: 70
Зарегистрирован: 28 фев 2019, 12:31

Re: Простой транзисторный регенеративный приёмник

Сообщение Alexej Svirid »

Добрый... :)
На нынешних выходных соревнования идут. Много европейцев слышал, средиземноморье.
Приемник не переделывал, он пока на 80м работает. В тестах с ним тяжело.
Подумываю о приобретении ферритовых стержней М150ВН, чтобы попробовать сделать реген на 7-10-14МГц, да и на 80м этот материал должен лучше работать.
Аватара пользователя
US5MSQ
Сообщения: 5166
Зарегистрирован: 07 фев 2016, 09:29
Позывной: US5MSQ
Откуда: г. Киев
Контактная информация:

Re: Простой транзисторный регенеративный приёмник

Сообщение US5MSQ »

Здравствуйте.
Конечно, на М150ВН получше будут и добротность и стабильность.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Аватара пользователя
Alexej Svirid
Сообщения: 70
Зарегистрирован: 28 фев 2019, 12:31

Re: Простой транзисторный регенеративный приёмник

Сообщение Alexej Svirid »

Позанимался с наушниками: раскопал два капсюля ТОН-2, вытащил из них мембраны и поставил в НИР-2. Громкость заметно увеличилась, а регулятор громкости теперь на меньшем положении.
Аватара пользователя
Alexej Svirid
Сообщения: 70
Зарегистрирован: 28 фев 2019, 12:31

Re: Простой транзисторный регенеративный приёмник

Сообщение Alexej Svirid »

Добрый... :)
Вот что можно услышать на реген с ферритовой антенной:
Вложения
Аватара пользователя
34343
Сообщения: 77
Зарегистрирован: 26 окт 2019, 09:57

Re: Простой транзисторный регенеративный приёмник

Сообщение 34343 »

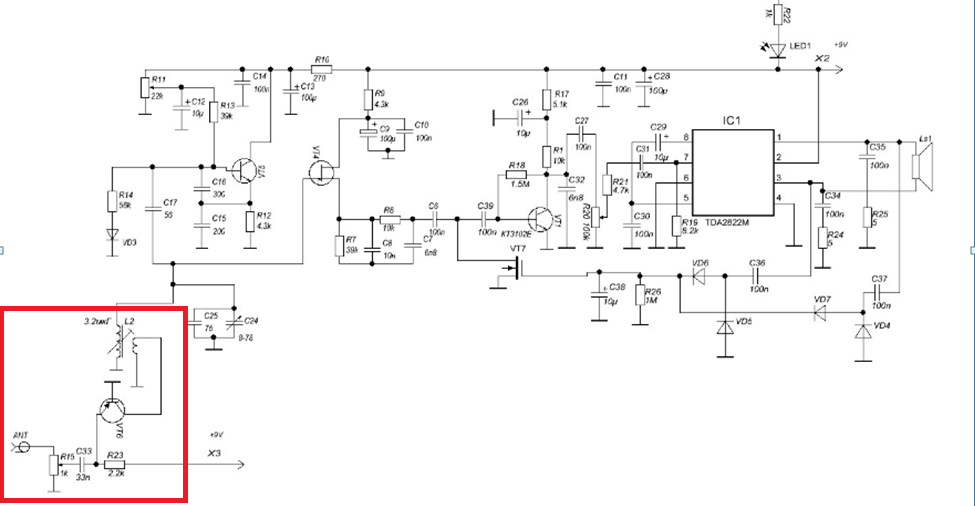

Сергей Эдуардович, добрый вечер. Разьясните пожалуйста, от чего зависит усиление каскада УВЧ на транзисторе VT6: резистор R23? сопротивление катушки связи на L2? У меня этот каскад даёт большое ослабление сигнала. Возможно, между коллектором VT6 и катушкой связи на L2 нужен конденсатор?
Вложения
Аватара пользователя
US5MSQ
Сообщения: 5166
Зарегистрирован: 07 фев 2016, 09:29
Позывной: US5MSQ
Откуда: г. Киев
Контактная информация:

Re: Простой транзисторный регенеративный приёмник

Сообщение US5MSQ »

Здравствуйте.
1. На схеме ошибка - точка соединения R7С7С8 должна соединяться с общим проводом.
2. УВЧ в таких схемах ставят не столько для усиления , сколько для развязки антенны и контура. Усиление УВЧ (транзистор включён по схеме с общей базой) зависит сопротивления источника сигнала, режима работы (точнее тока коллектора (типовое значение здесь порядка 2-3 мА), который задаётся резистором R23) и прежде всего от сопротивления нагрузки, точнее от резонансного сопротивления контура на катушке L2 и коэф. включения УВЧ в этот контур. Т.о. для получения нормального усиления УВЧ сопротивление источника сигнала должно быть как можно ниже, т.е. антенна должна быть достаточно большой, а сопротивление нагрузки должно быть как можно больше - т.к. контур должен быть высокодобротным и/или максимально регенерированным - на пороге самовозбуждения.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
