Громкоговорящий ППП на германиевых транзисторах

[Ivan_Ivanov]

Красивый красный конденсатор КТ подключенный к КПЕ, надо срочно поменять на некрасивый КСО, того же номинала!
Ну и провода от платы до КПЕ, укоротить настолько, насколько только возможно.
Иначе частота ГПД, будет скакать от каждого вдоха/выхода.

[Sany69]

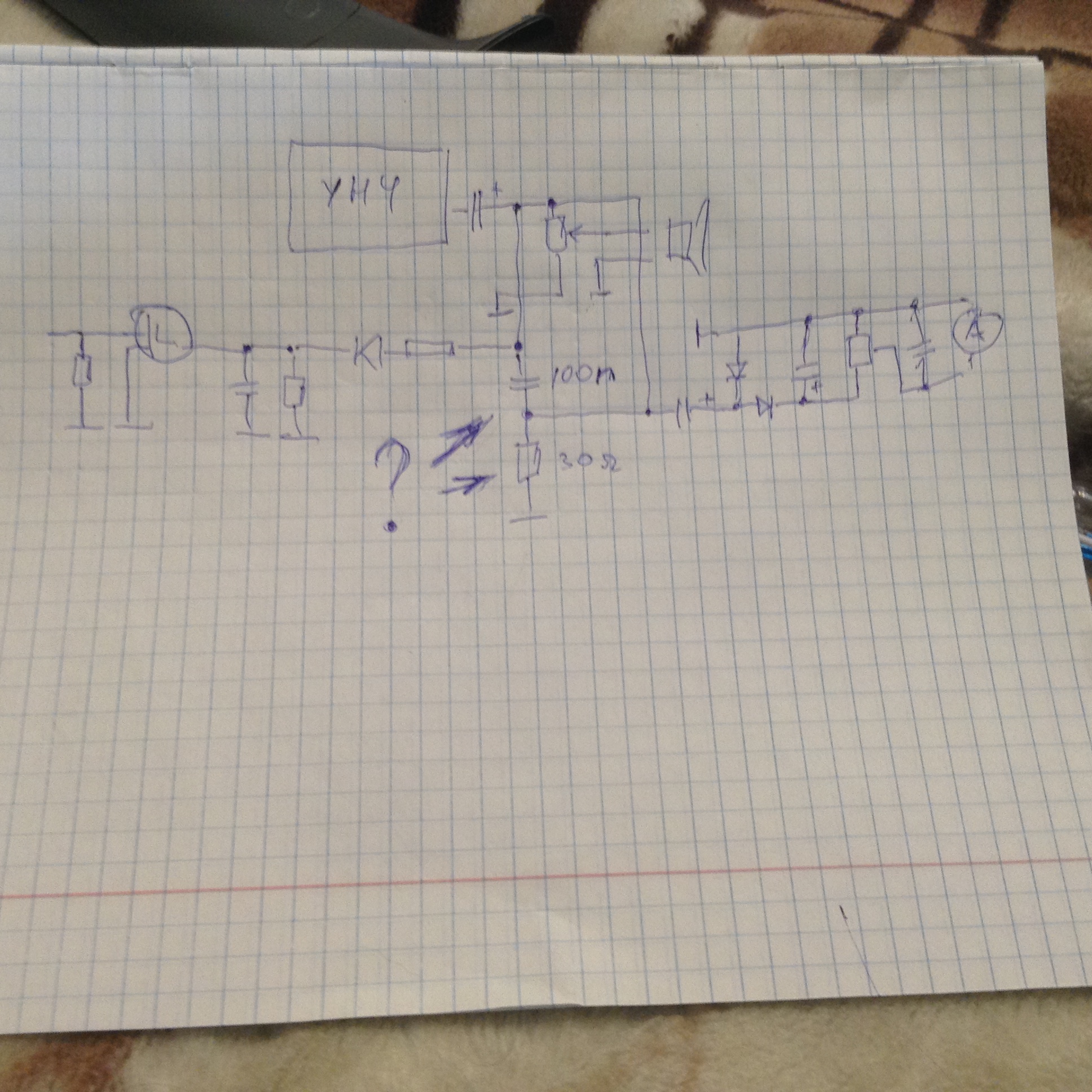

Иван, здравствуйте. Красный и красивый тут временно. Этот КПЕ у меня как лабораторный , чисто попробовать. Про провода знаю. За с сылку спасибо. Я её читал но не особо понял. Щас попробую нарисовать. Поправьте если что не так. Ещё раз спасибо.

[Ivan_Ivanov]

На Вашей схеме ошибка. Сигнал с УНЧ должен подаваться в точку соединения конденсатора 100n и резистора 30R.
Номиналы этих радиоэлементов придётся подобрать "по месту", так как, всё зависит от напряжения на выходе конкретного УНЧ.
Конденсатор по уровню напряжения АРУ, а сопротивление резистора по отклонению стрелки S-метра.

[Sany69]

Так он вроде туда и подаётся . Чото я не догоняю.

[Ivan_Ivanov]

Так он вроде туда и подаётся . Чото я не догоняю.

Добавил картинку.

[Sany69]

Все, спасибо дошло, буду пробовать.

[Ivan_Ivanov]

УПС. Апшипка вышла!
Для регулировки уровня срабатывания АРУ надо будет подобрать не конденсатор, а резистор после конденсатора. Тот у которого номинал 6К8.
Поставить подстроечник 10К и крутить пока не понравится.

[US5MSQ]

Сергей Эдуардович , подскажите а что за чудесный переменный конденсатор на фотографии и какая емкость его секций. Просто у меня есть очень похожий а информации по нему нет. Знаю только что импортный.

Это КПЕ от приемнка ВФ-317. Ну теперь, наверное, можно назвать и импортным
Секции имеют разную емкость та, что на вид побольше (гетеродинная) имеет меньшую емкость (примерно 328 пФ), а та, что кажется меньшей - емкость 382 пФ

[Sany69]

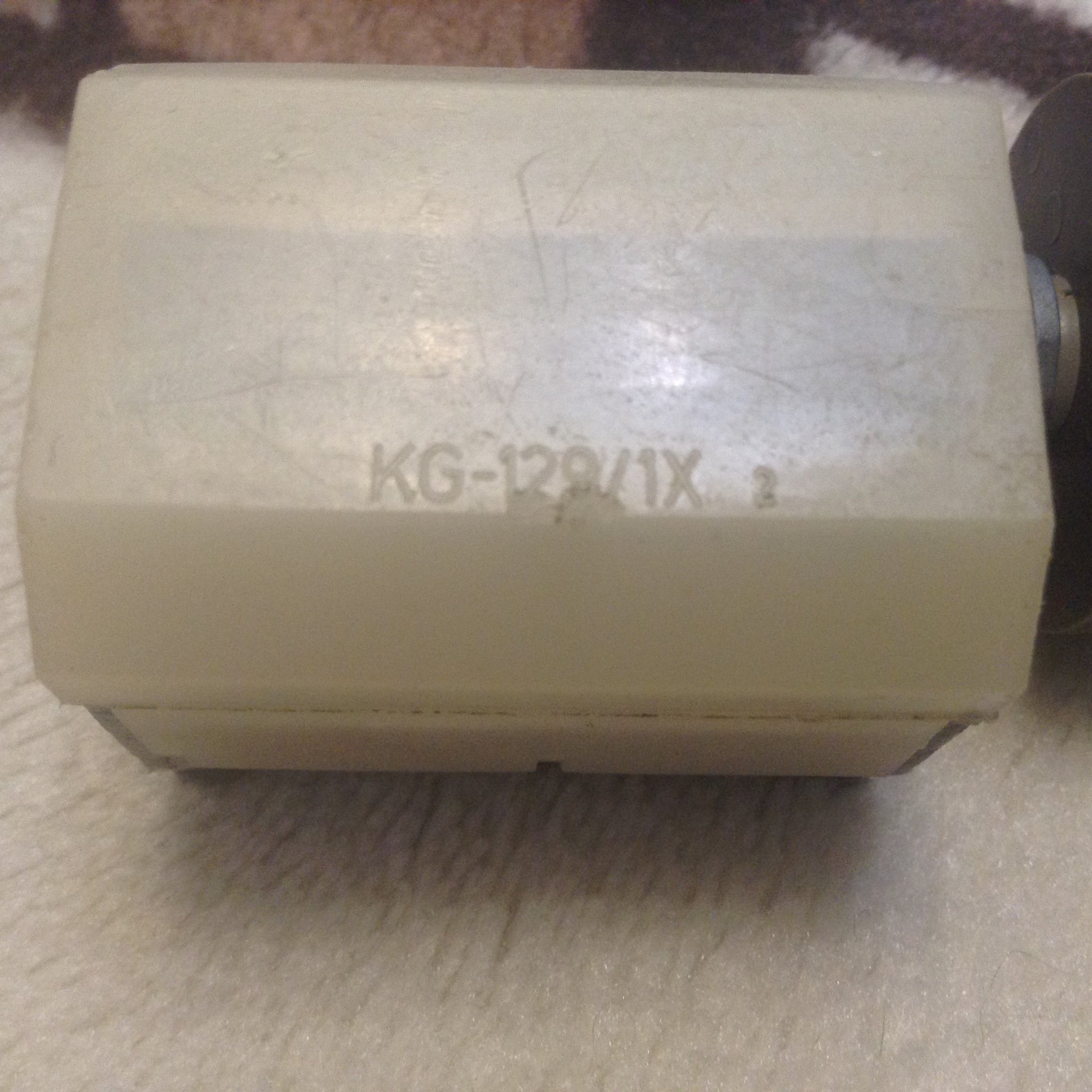

Станно у меня на нем по импортному написано.

[Sany69]

Иван. Ещё вопрос. А резистор 30 Ом тогда подбирать надо?
