Приёмник коротковолновика с низкочастотным ЭМФ

[US5MSQ]

Задаем вопросы и обсуждаем статью "Приёмник коротковолновика с низкочастотным ЭМФ"
Полный текст статьи: http://us5msq.com.ua/priyomnik-korotkov ... f-chast-1/
Вторая часть статьи: http://us5msq.com.ua/priyomnik-korotkov ... f-chast-2/
Архив с авторскими чертежами печатных плат и дополнительными материалами в приложении

[misha_globus]

Сергей Эдуардович, здравствуйте!
Подскажите в двух словах назначение контура L6C22C23.

[US5MSQ]

Сергей Эдуардович, здравствуйте!
Подскажите в двух словах назначение контура L6C22C23.

здравствуйте, Михаил.
Дык вроде в описании это указано "Согласование высокого выходного сопротивления смесителя (десятки кОм) с низким входным сопротивлением (десятки ом) УПЧ выполняется посредством контура L6С22С23, который при нагруженной добротности примерно 40-50 имеет полосу пропускания примерно 4-5 кГц и служит хорошим защитным (руфинг) фильтром для УПЧ. "
В общем-то это обычный параллельный контур с подключением источника и нагрузки к ёмкостному делителю. В принципе его можно назвать и ФНЧ, но с очень большой (как для ФНЧ) добротностью Выходное сопротивление каскада на Vt3 больше сотни кОм, поэтому основную нагрузку контуру делает каскад с ОБ (VT2), имеющий при токе эмиттера около 1 мА примерно 30-35 ом, которое трансформируется в контур пропорционально квадрату коэф.включения, т.е. Rн=Rоб*((С23+С22)/С23)^2= 1186 раз*30...35 ом= 35...40кОм. Реактанс катушки 680 мкГн на 200 кГц равен 816 ом, т.о. нагруженная добротность контура Qн=(35...40 кОм)/816 ом=43...50, и, следовательно, полоса его пропускания по уровню - 3дБ dF=F/Qн= 200 кГц/(43...50)=4...4,7 кГц

[ut5lp]

Сергей Эдуардович,а может входной(3,27-3,8)фильтр,сделать с внутриемкостной связью?Все таки,неравномерность при перестройке
по-меньше будет.

[ut5lp]

ОЙ! Очепятка вышла...С6 33н.

[US5MSQ]

Сергей Эдуардович,а может входной(3,27-3,8)фильтр,сделать с внутриемкостной связью?Все таки,неравномерность при перестройке
по-меньше будет.

Можно было конечно сделать и так, но нет особого сенсу. Преселекторы с внутриемкостной связью (а лучше с комбинированной) по стабильности коэф. передачи и полосы пропускания вне конкуренции при широкодиапазонной ( при отличии начальной и конечной рабочих частот в разы!). В нашем случае диапазон перестройки преселектора по частоте примерно 16% и теоретически возможную неравномерность на практике заметить очень трудно даже вооружившись самыми современными приборами

[ut5lp]

Коллеги.Есть ли у кого,установочный чертеж "океанского" КПЕ ?

[UR5EIN]

Сергей Эдуардович!GD!

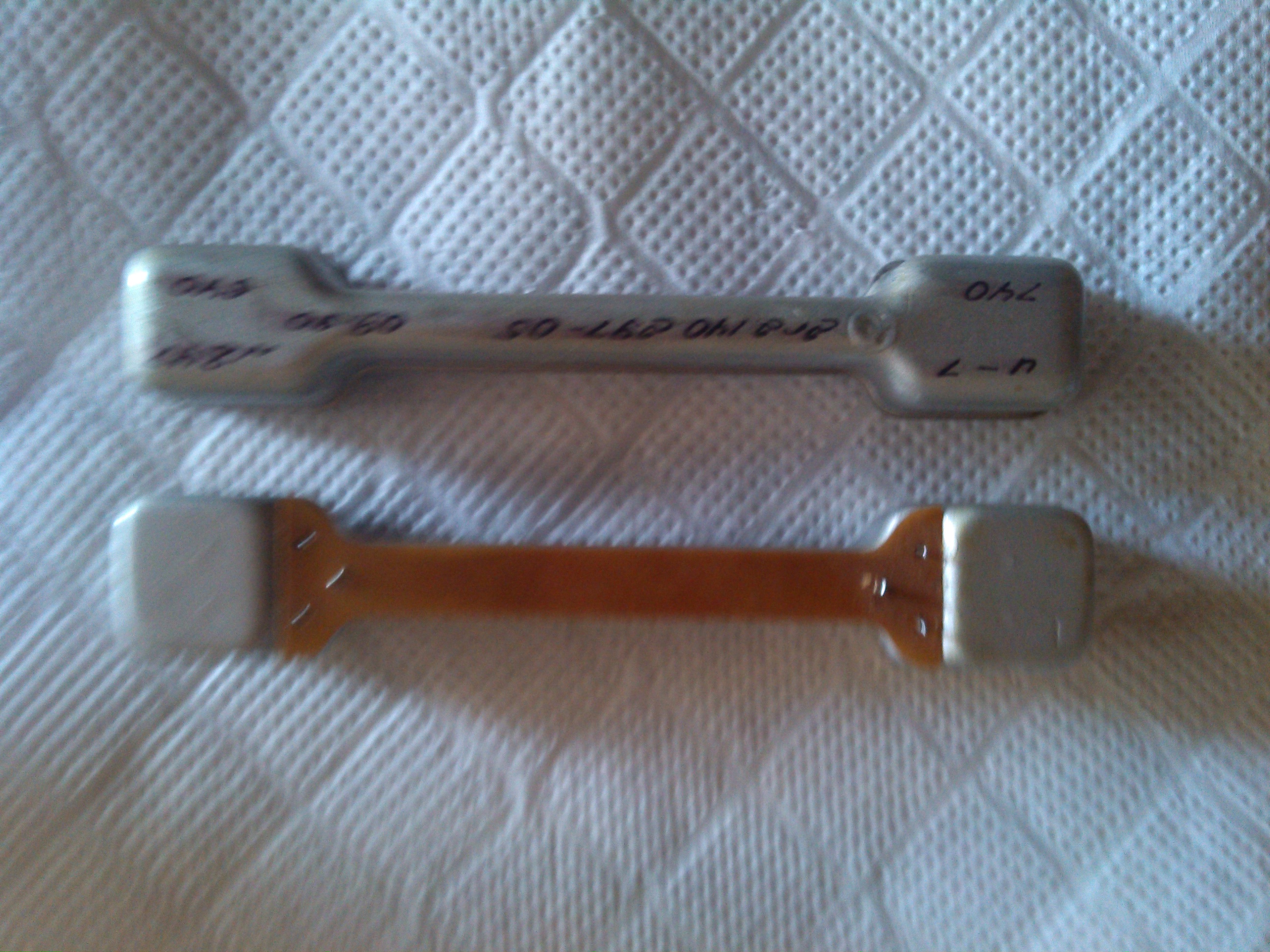

PSE инфо (похоже, Вы - в "теме" этого вопроса) по фото фильтров.
Я не помню, с какой аппаратуры (предположительно с К12+12, может с аналогичной, более 10 лет уже в этой системе не работаю).
Фильтры с соседних каналов, предположительно (по памяти) 132...136 и 136...140 (это можно прогнать генератором).
С применением конечно будут сложности из-за столь низкой частоты, взял их просто по причине как Верхний/нижний и др. причина 8865 + 135 = 9000 или наоборот (какую взять за опору 8,86 или 9,0).
Вопрос (если сталкивались с такими фильтрами) - Rвх/вых и согласование?
Омически звонятся, индуктивность измерить смогу.
TNX,73!

[US5MSQ]

Здравствуйте
К сожалению, мне такие фильтры не знакомы, так что подсказать толком не смогу.
Гугл тоже не помогает
Всё, что нашёл http://www.radioscanner.ru/forum/topic41411.html

[UR5EIN]

VY TNX!!!
Спасибо, то что нужно, даже номиналы добавочных емкостей подписаны!73!!!
