Измерение входного сопротивления кварцевого фильтра

[stopus]

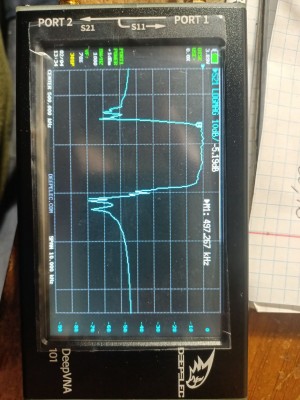

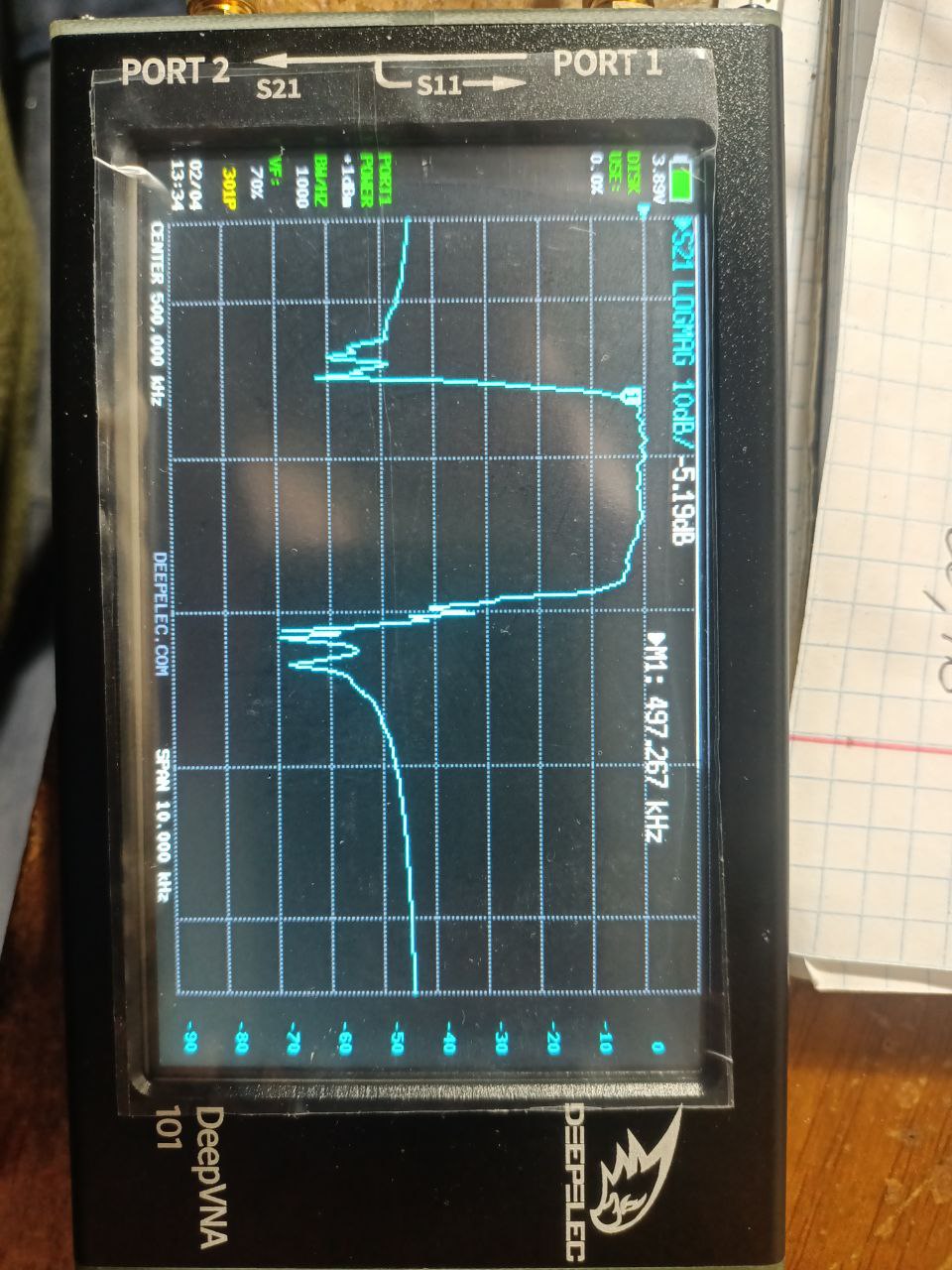

Всім доброго здоров'я! Займався дослідженням ФЕМ1-040-500-2,4Н-3 та отримав таку АЧХ. Це нормальна, чи ще потрібно над нею попрацювати? Буду вдячний за допомогу!

[US5MSQ]

Здравствуйте. На мой взгляд, отличная, почти идеальная, АЧХ.

[stopus]

Дякую Сергій Едуардович за швидку відповідь. Це повторюю трансивер на мікросхемах 174 серії. Там встановлений верхній ЕМФ, а це нижній. Тому запитаю - це мені потрібно шукати кварц на 497 КГц? Якщо так, то чи можна використати пьєзорезонатор та зменшити його частоту за допомогою котушки? Ще раз дякую.

[US5MSQ]

Для "классической" структурной схемы, когда на диапазонах 160-80-40-30 частота на выходе ГПД будет выше принимаемой частоты, а на 20-17-15-12-10 - ниже принимаемой частоты, частота опорного гетеродина выбирается ниже примерно на 300 Гц полосы пропускания ЭМФ - в данном случае примерно 496,6...496,7 кГц.
широко распространенный керамический резонатор на 500кГц от пультов ДУ, имеющий достаточно широкий межрезонансный интервал ( не менее 12-15кГц). Подстройкой только емкости конденсаторов второй гетеродин легко «тягается» по частоте в диапазоне, как минимум 493-503 кГц и, как показал опыт, при исключении прямых температурных воздействий обеспечивает достаточную для практики стабильность частоты.
