Приставка для измерения индуктивности и ее применение в прак

[US5MSQ]

Все "хотелки" трудно будет реализовать в задуманном конструктиве - широко доступном корпусе от компьютерного БП с передней панелью (она же основная печатная плата) - уже в этом варианте схемы места впритык - см. эскиз передней панели

[Boris]

Сергей, позволю с Вами не согласиться.
На мой вгляд, разрабатывать новую конструкцию под имеющийся корпус - ошибочный подход. Наоборот, нужно корпус подгонять под то, что разработано.
Форм-фактор корпуса «передняя панель-печатная плата», то что вы предлагете очень хорош.
Делайте переднюю панель так, как удобно расположить элементы управления и разъёмы, а прибавляем 5-6мм на всех сторонах.
Из П-образного профиля для гипсокартона делаем все четыре боковые стены. Нижняя стена, «которая напротив передней панели» из того, что имеется.
Обрезки профиля валяются на стройках, сам профиль продаётся на всех строительных рынках. Стоит недорого, имеются разные типоразмеры, Паяется, можно припаивать гайки, стойки. Переднюю панель и заднюю стену можно даже прикутить саморезами по металлу.

[Boris]

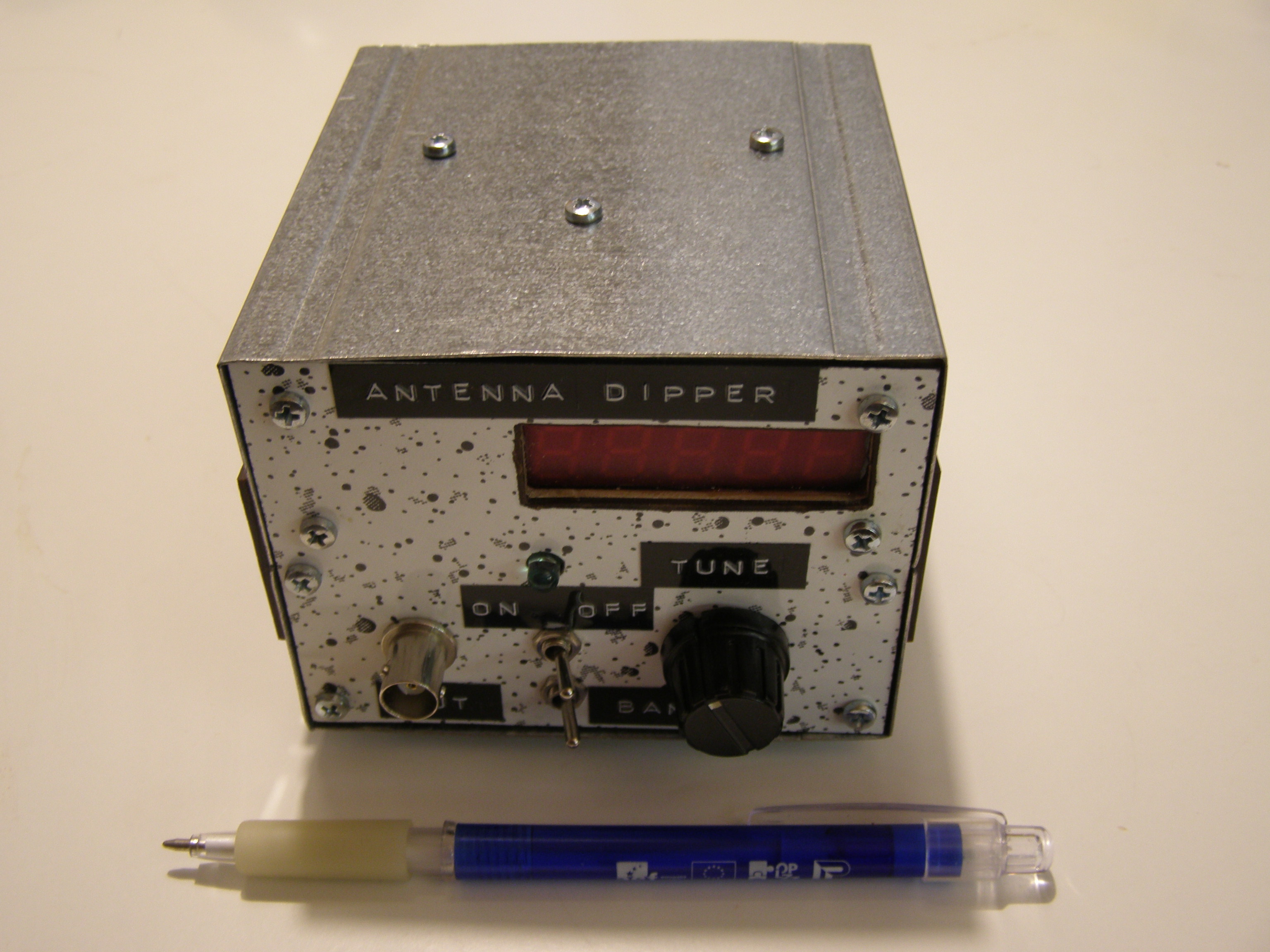

Здесь другой мой вариант корпуса из широкого гипсокартонового профиля(для стен).
Профиль образует верхнюю, нижнюю и боковые стенки, передняя и задняя панель из фольгированного текстолита, усиленного наклеенным пластиком. как-то так

[Avtopilot2011]

Все "хотелки" трудно будет реализовать в задуманном конструктиве - широко доступном корпусе от компьютерного БП с передней панелью (она же основная печатная плата) - уже в этом варианте схемы места впритык - см. эскиз передней панели

ай как я поспешил, вытравил плату сегодня и спаял частично. а эскиза той самой печатной платы нет пока?
я тоже начал делать в корпусе от бп, так что будем умещать это в корпус, а если кому-то что-то еще нужно то всегда можно сделать приставку)))))
посмотрел схему-ну мне так скажем модулятор АМ думаю не нужен, даже если он пищать не будет в динамике я ведь смогу настроить по показаниям вольтметра несущий не модулированный? Наверно можно же делать это все кусками и в том числе плату применить приставки коли уж я ее сделал? Хотя конечно идея отличная, жаль вы ее не опубликовали раньше, я бы подождал)))))

[US5MSQ]

Boris
Хорошо у Вас получилось.
Но, как сказал один умный человек, на вкус и цвет все фломастеры разные
У меня было вот такое видение конструкции. При наличии инструментов, материалов и желания каждый сможет сделать корпус на свой вкус, почему нет ?

Avtopilot2011
К сожалению, всё замерло вот на том этапе, что я привёл. Чертёж печатки в общем-то не сложный, но трудно было определиться с компонентами, доступными и достаточно недорогими, под которые рисовать плату...
Конечно, Радиотестер можно делать и кусками, поэтапно, даже на макетках, но я бы АМ оставил, т.к. без неё крайне неудобно настраивать/ремонтировать АМ приемники.

[Avtopilot2011]

но что бы АМ оставить мне надо переделать плату, в приставке то не было модулятора, а настраивать можно и без модуляции,несущий стрелку с-метра наклонит хоть модулированный хоть нет, или можно как-то добавить модулятор в приставку?

[Avtopilot2011]

если на эмитер VT4 в схеме приставки подавать модулирующий сигнал через разделительный конденсатор C12 из схемы радиотестера это будет работать?

[US5MSQ]

Нет, как вариант можно подать модулирующий сигнал в эмиттер задающего генератора, но модуляция получится грязная (АМ+ЧМ), особенно на ВЧ

[Avtopilot2011]

еще как-то можно или нужно переделывать генератор как в тестере?

[US5MSQ]

Не понял вопроса
