Приемник наблюдателя Полякова ж.Радио, 1976,№2

[RJ]

Здравствуйте. Конечно можно и нужно
Комбинация приставки для измерения индуктивности и частотомера позволяет создать универсальный прибор -см. схему. В его составе
1.Частотомер
2.ГСС от 0,3 до 30 Мгц, с возможностью АМ
3. Измеритель индуктивности
4. Измеритель резонансной частоты контуров
5. Испытатель кварцев

Сергей Эдуардович, а нельзя ли еще добавить хотя бы простейший измеритель добротности к этому универсальному прибору?

[US5MSQ]

Здравствуйте.
В принципе такое возможно, но самостоятельно, без меня...
Мне не хочется сильно усложнять прибор, иначе он будет трудоёмок и дорог в повторении.

[andree75]

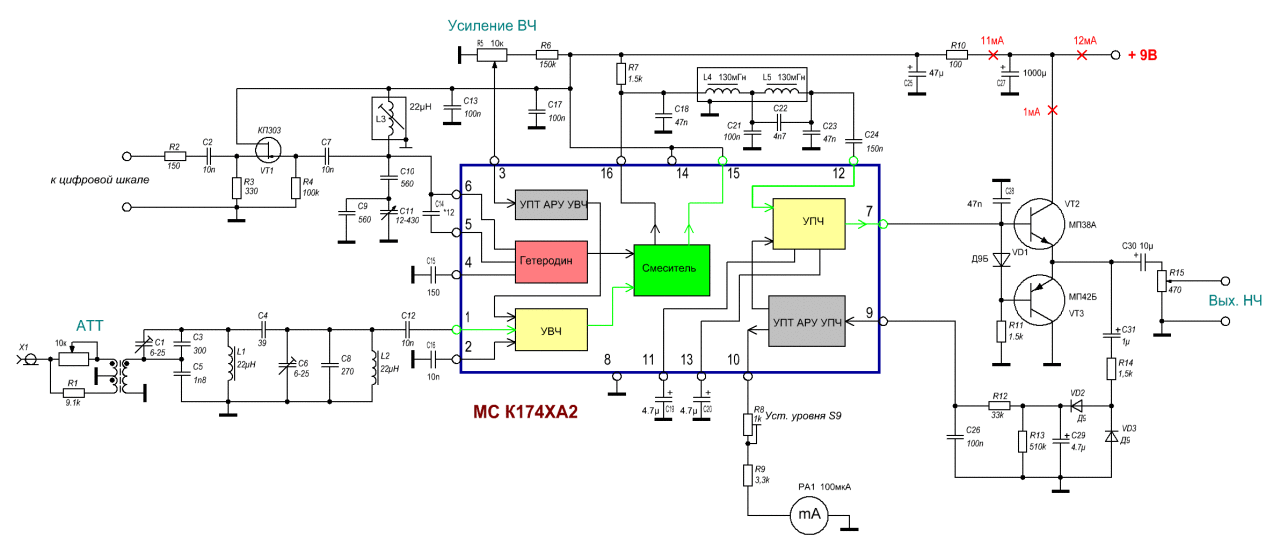

Здравствуйте, Сергей Эдуардович. Вопрос по приемнику с Вашими доработками на К174ха2. Подключил китайскую ЦШ PLJ-6LED-A. С7 при этом получился 10 пф, при бОльших значениях срыв генерации. Так вот при совместном питании от аккумулятора ЦШ и приемника появляется помеха. При раздельном питании все отлично, помехи нет. Я пробовал питать ЦШ при общем питании через отдельный 5 вольтовый стабилизатор (просто под рукой был) - не помогло. Ставил дроссель на плюс питания ЦШ - тоже не помогло. Отключал вход ЦШ от приемника. Помеха по питанию. Что еще можно сделать?

[US5MSQ]

Здравствуйте.
Попробуйте поставить RC фильтр в цепи питания ЦШ, подобно сделанному здесь viewtopic.php?f=23&t=78&start=40#p1970
Если этого будет недостаточно, тогда дополнительно вместо R10 нужно поставить вот такой активный фильтр, а ещё лучше интегральный стабилизатор типа 7806 или 78L06

[andree75]

Спасибо за совет. Всё получилось. Обошелся RC фильтром.

[US5MSQ]

Вот и славно

[ham]

Сергей Эдуардович здравствуйте, есть вопрос по обсуждаемому приемнику Полякова.
Есть у меня ЭМФ 500 кгц верхний , понятно что его можно применить в этой схеме, но полоса пропускания 3 кгц для SSB хорошо но для АМ не очень. Так вот как сохранить прием АМ с приемлемой полосой 6-8 кгц? Короче как убить двух зайцев одним выстрелом))))

[US5MSQ]

Здравствуйте.
Если нужна АМ, тогда нужно применять фильтры с полосой пропускания 6-10 кГц, например керамические бытовые на частоты ПЧ 465 или 455 кГц.
Короче ориентируйтесь на схемы Полякова из ж.Радио, 1976, №2 и Азбуки коротких волн.

[ham]

Спасибо, понял. Если орентироватся по ж.Радио, 1976,№2 то в схеме 3 фильтра, которых днем с огнем не сыщешь.
Но в качестве первого пьезофильтра советуют ставить ПФ1П-2 это восьмикристальный фильтр. Его можно у нас заказать, можно ли все три поставить ПФ1П-2 ?
Есть еще ФП1П1-60.01 на заказ,этот в три раза дешевле, то есть копейки стоит но сколько там кристаллов непонятно.
Мысль такая, первый фильтр тот который после L8 поставить ПФ1П-2 а последующий и в втором гетеродине ФП1П1-60.01. Или как вообще лучше? Катушки мотать не предлагайте, это всегда успею .

[US5MSQ]

Посмотрите схему приемника в Азбуке КВ - там всего один ПФ1П-2
Скачать книгу можно здесь http://www.radioscanner.ru/files/electronics/file7168/
Справочные данные на пьезокерамические фильтры ФП1П1–60 и ФП1П1–61 в приложении
