Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

Сергей Эдуардович посоветуйте УМ не сильно "навороченный". Я уже начал все в корпус собирать, и остается прилично места, вот хочу туда УМ установить

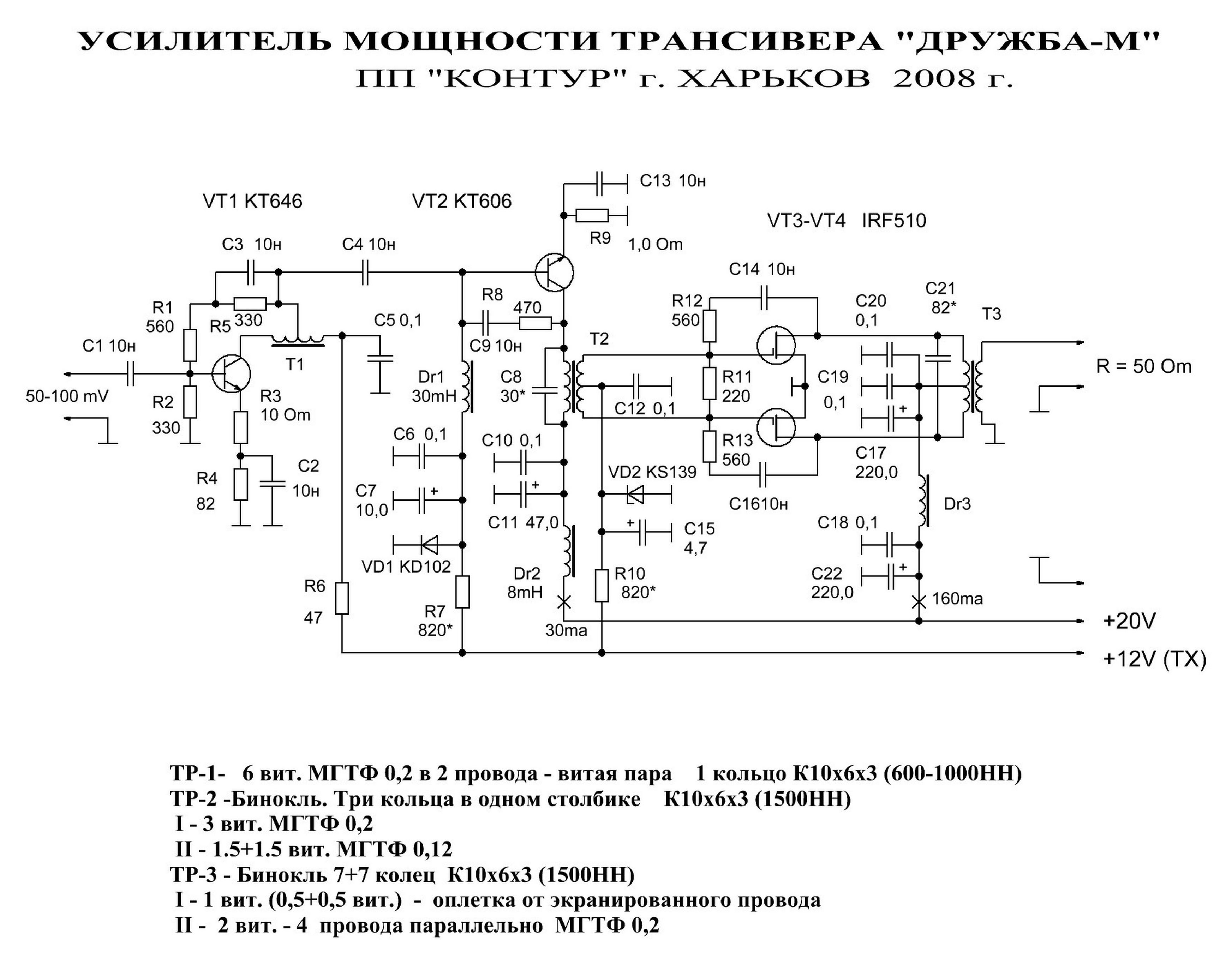

сюда неплохо впишется УМ на IRF510 от ТРХ Дружба, причём 1й каскад у нас уже стоит на плате ПДФ, а на выходе УМА не забудьте поставить реле, запитанное от шины +ТХ (9 или 12 вольт) и в обесточенном виде переключающее блок ФНЧ с выхода Ума на аттенюаторы приемника (этот важный момент при работе на одну антенну обсуждался чуть выше)

[UU5JPP]

Сергей Эдуардович посоветуйте УМ не сильно "навороченный". Я уже начал все в корпус собирать, и остается прилично места, вот хочу туда УМ установить

сюда неплохо впишется УМ на IRF510 от ТРХ Дружба, причём 1й каскад у нас уже стоит на плате ПДФ, а на выходе УМА не забудьте поставить реле, запитанное от шины +ТХ (9 или 12 вольт) и в обесточенном виде переключающее блок ФНЧ с выхода Ума на аттенюаторы приемника (этот важный момент при работе на одну антенну обсуждался чуть выше)

что то я не уловил мысль

[UU5JPP]

простоя я не делал блок ФНЧ, я так понял что придется его делать, тогда и доработки внести нужно, правильно я понимаю ?

[US5MSQ]

что то я не уловил мысль

Вот здесь обсуждалось http://us5msq.com.ua/forum/viewtopic.ph ... rt=10#p176

[US5MSQ]

простоя я не делал блок ФНЧ, я так понял что придется его делать, тогда и доработки внести нужно, правильно я понимаю ?

Можно и так, но тогда на эту плату для управление реле придется заводить шину +ТХ, в то время как она уже есть на плате УМа, так что на мой взгляд, это реле удобнее расположить именно там.

[UU5JPP]

Я тогда завтра сделаю печатные платы Ум и ФНЧ, в плате УМ я исключу первый каскад, а вон в ФНЧ ничего исправлять не нужно, просто подпаять к указанным точкам, контакты реле?

[Victor 55]

Хорошее радио,если нет ошибок монтажа-запускается сразу.Был когда-то набор "Электроника-Контур-80"купил в Рижском универмаге,в старой Риге.Жил я там когдо-то ,в этом городе.Собрал неторопливо-заработало!Но эффекта не понял-не было опыта работы с SSB.Да и" антенна"-суррогат,кусок провода опущеный с окна в центре Риги.Любителей там мало,иногда кого-то слышал,но очень редко...и наступило полное разочарование в этом деле.Потом,ч/з многие годы вернулся к этой конструкции.Переделал,запустил на НЧ диапп.-мне понравилось.В основе схемотехники этого"радива"лежит американский TRX "Атлас".Спасибо Сергею Эдуардовичу за возрождение старого,доброго РАДИО!С ув.Виктор ,Сумы,Украина.

[US5MSQ]

Я тогда завтра сделаю печатные платы Ум и ФНЧ, в плате УМ я исключу первый каскад, а вон в ФНЧ ничего исправлять не нужно, просто подпаять к указанным точкам, контакты реле?

Да, всё верно. перед изготовлением плат покажите их чертежи, вместе проверим на предмет ошибок

[US5MSQ]

...Спасибо Сергею Эдуардовичу за возрождение старого,доброго РАДИО!С ув.Виктор ,Сумы,Украина.

Спасибо и вам Виктор, за добрые слова и светлые воспоминания

[UU5JPP]

Добрый день! Я немного изменил печатную плату УМ, убрал входной каскад, и добавил реле для коммутации антенны для RX, TX. Посмотрите пожалуйста на наличие ошибок.
