Приёмник коротковолновика с низкочастотным ЭМФ

[Dub]

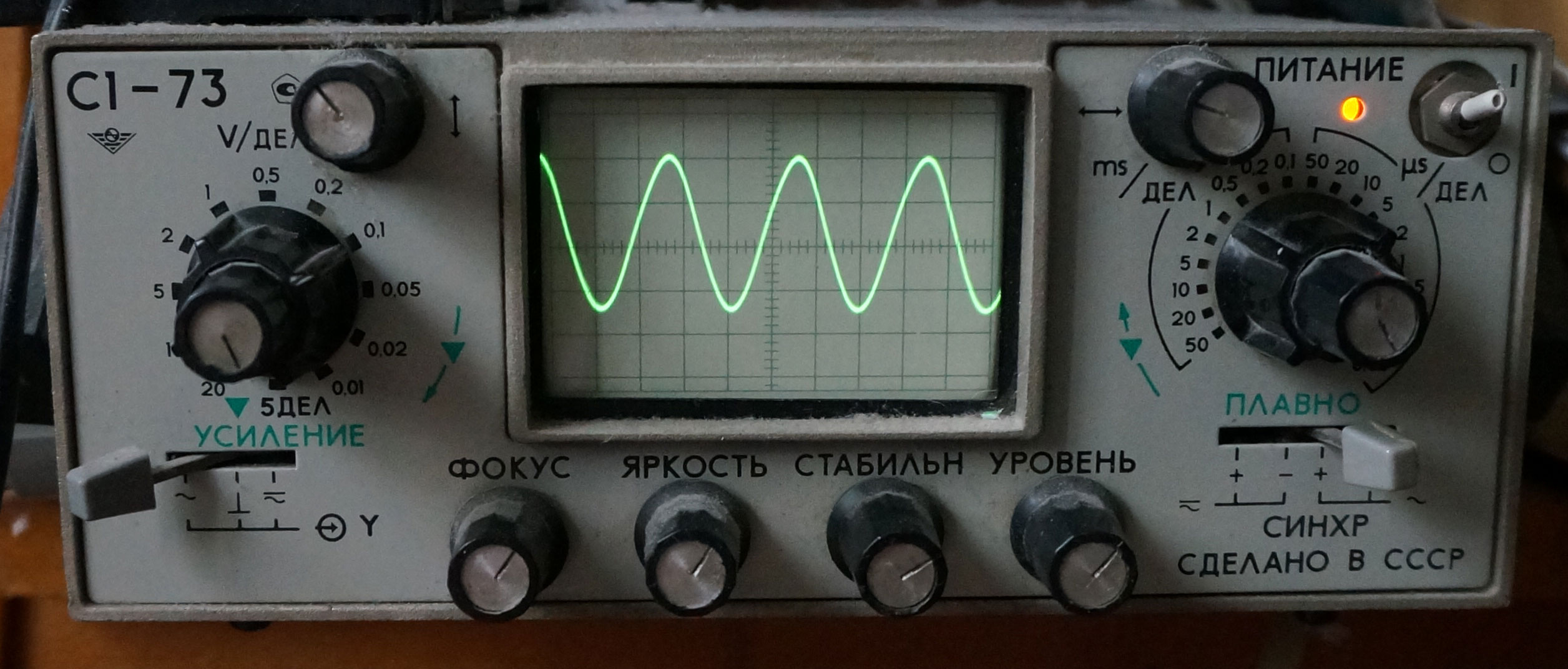

Ткнул осциллографом на базу VT1
Красивый синус, но вышло от 1.7 до 4.6 Вэфф (по схеме 0.8...2.5Вэфф)

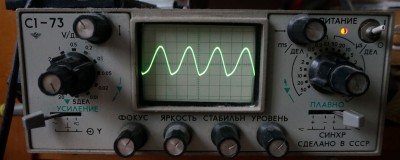

Ткнул осциллографом на R17
Тут всё хорошо, получилось около 2Вэфф (по схеме 1.5...2.5Вэфф)

Настроил опорный гетеродин.

Диапазон уложил без проблем согласно схеме 3200-3820кГц.

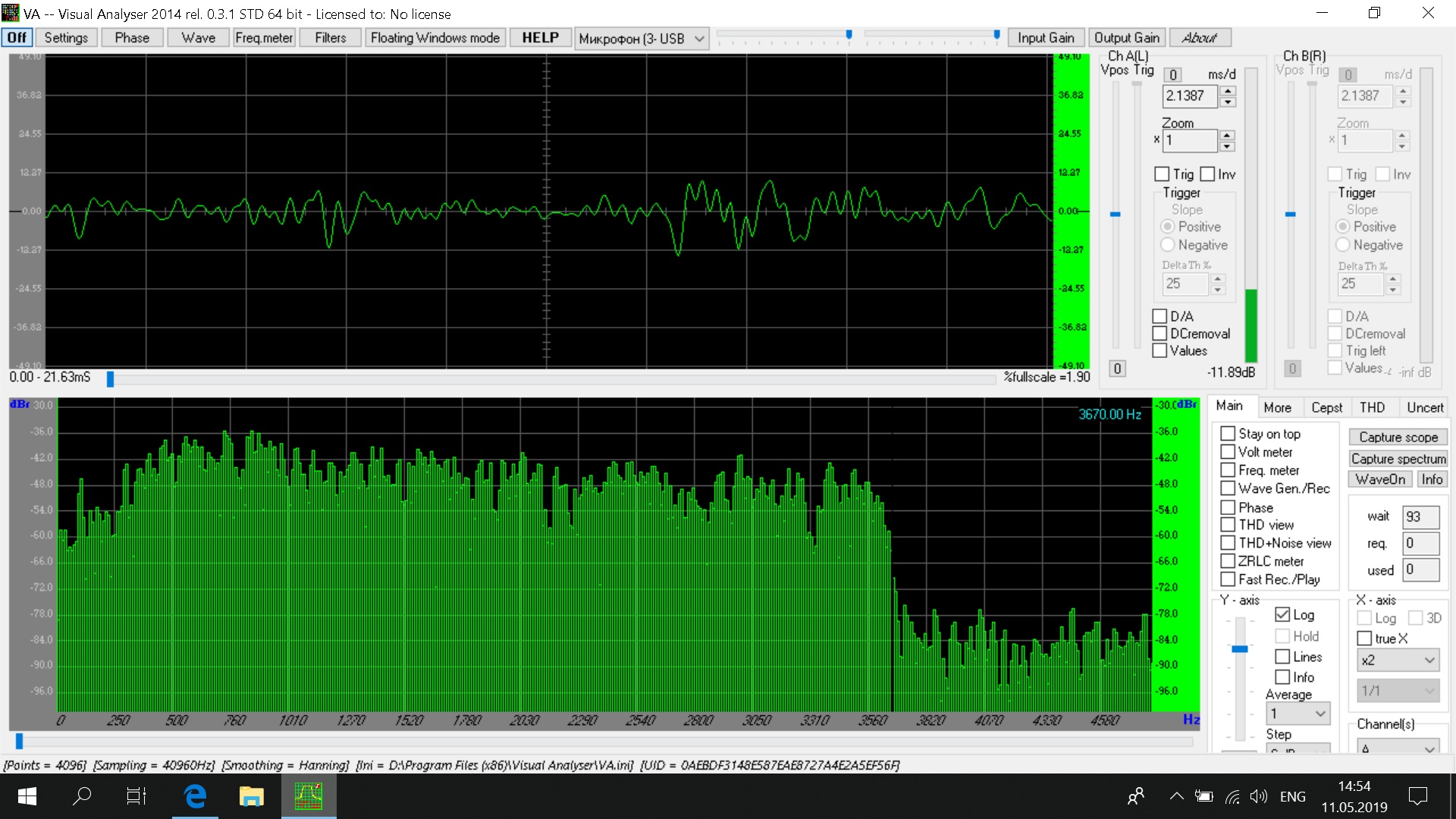

ПЧ отстроил с помощью генератора шума (по максимуму громкости)

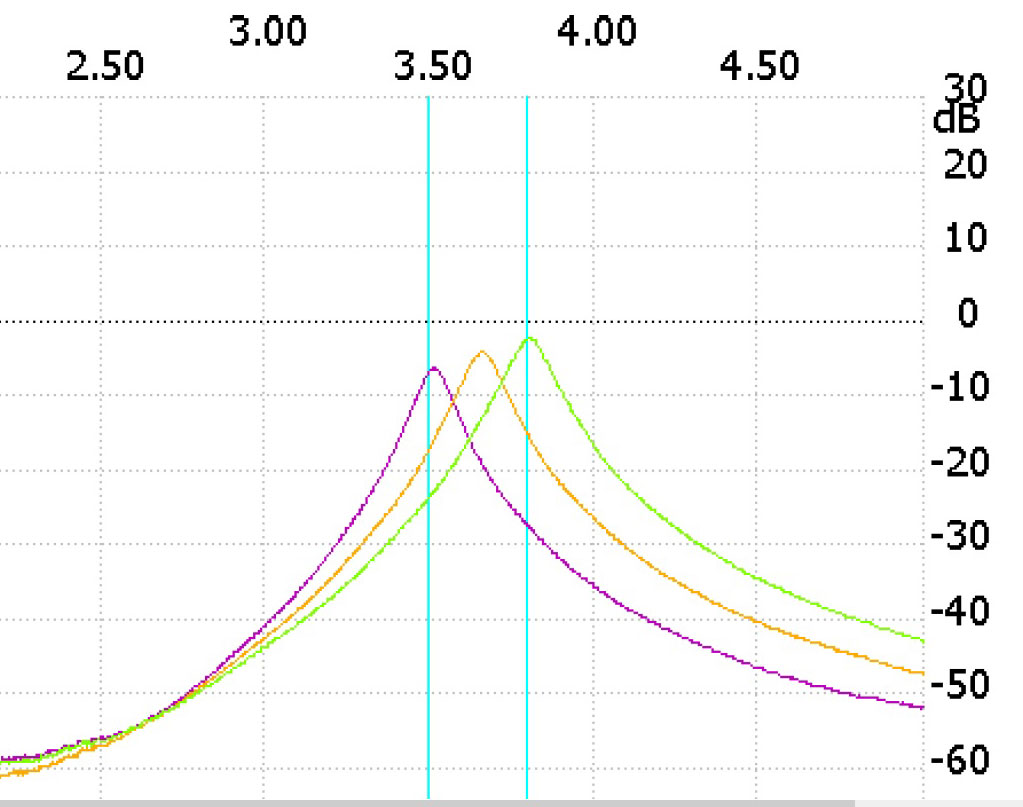

С сопряжением контуров проблем не возникло (NWT-хороший помощник).

[Dub]

Покрутил пару дней приёмник. Работает очень хорошо!
Нашёл для себя минус. Половина КПЕ не задействована.
В том плане, что на 3200-3500 ничего нет, с половины КПЕ начинается морзянка, дальше уже ссб.
Наверное правильно было бы сделать верньер (со временем думаю сделаю и до корпуса доведу),
но я пошёл по другому пути. Не знаю, правильно ли это.

Уменьшил ёмкость конденсатора с11. Хорошо уменьшил и уложил диапазон с 3450 до 3850кГц.
Теперь настройка на станции стала более комфортна.
Но здесь я попал на грабли, потому как возникла проблема с сопряжением контуров.
Пришлось пересчитывать входные ёмкости, но в итоге всё получилось и приёмник радует!

[US5MSQ]

Здравствуйте.
Спасибо за фотоотчёт. С удовольствием посмотрел это прекрасно иллюстрированное пособие по сборке и настройке
А расширенная полоса перестройки нужно была в пятидиапазонном варианте приемника, конечно в однодиапазонном лучше ограничиться строго диапазоном 80м, что собственно Вы успешно сделали.

[Dub]

Здравствуйте Сергей Эдуардович!
Можно сказать, что я всё делал под Вашем чутким руководством и по Вашей системе.
Без Вашего сайта и форума у меня это вряд ли получилось.

[ut5lp]

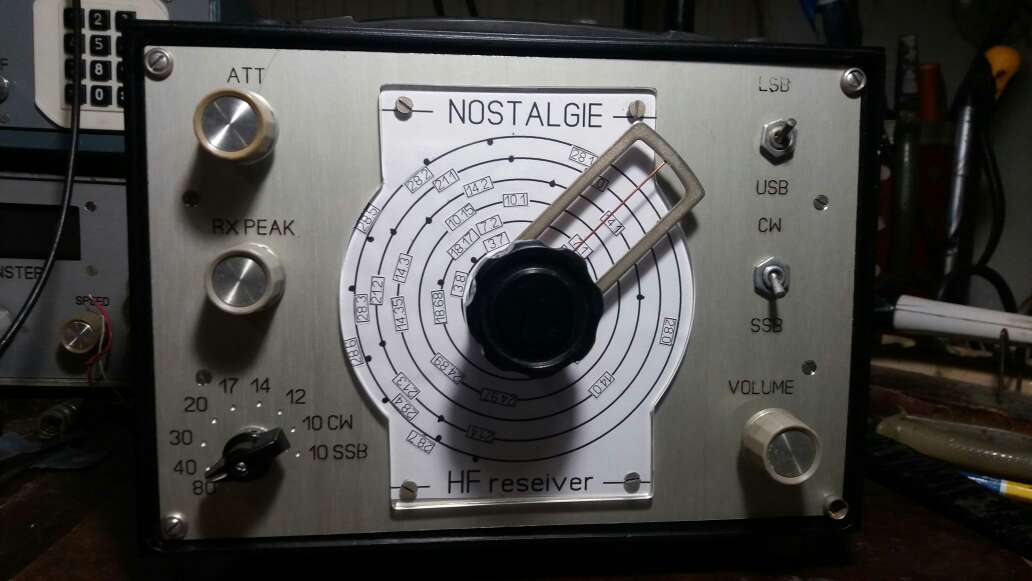

Чо-то захотелось поностальгировать...И тоже сделал этот приемник.
Правда,ЭМФа на 200 не было и пересчитал на 500.Диапазонные кварцы отдельно на каждый диапазон(всегда сверху).
Ввел CW фильтр.Хороший приемник получился!А-ля середина 70-х.

[US5MSQ]

Здравствуйте.
Здорово смотрится Ваш приёмник, добротно и стильно!
Хорошо бы схему выложить и фото внутри, зело интересно поглазеть

[ut5lp]

Так то-ж кварцевый гетеродин сверху.А схема та-же,что в описании,только 2-я ПЧ 500.
А вместо полосовика двухконтурный преселектор,который Вы в ежегоднике описали.

[US5MSQ]

Спасибо, это я "торможу"

[ut5lp]

Хорошо бы схему выложить и фото внутри, зело интересно поглазеть

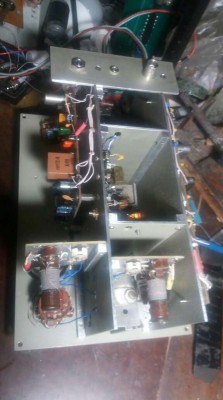

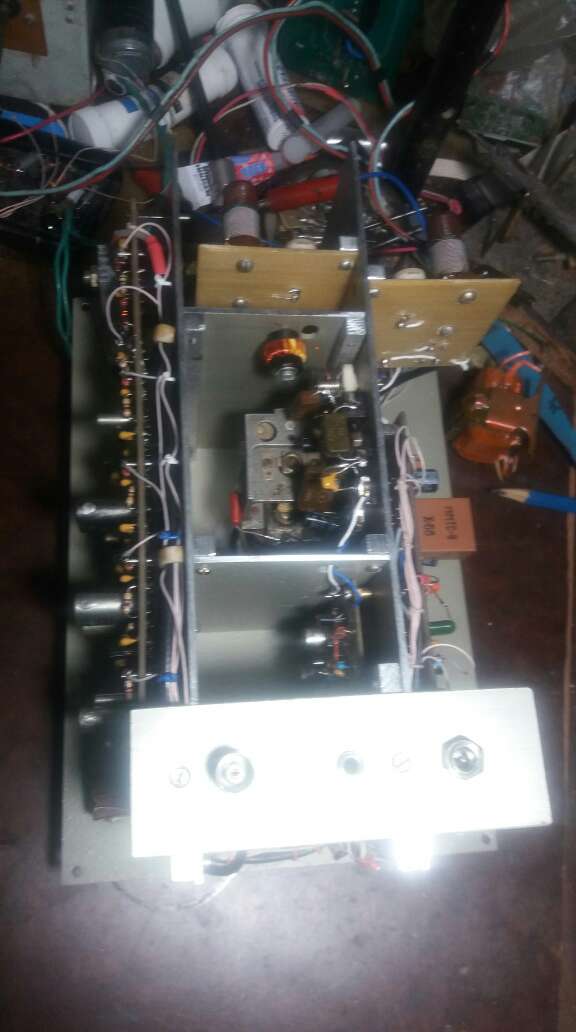

Ну с LED лампой,плохо получилось
ГПД в серединена стойках.КПЕ плохо видно.Катушка на амидоне Т50-6.

[US5MSQ]

Спасибо за фото, жаль только, что не очень разборчиво, но всё же видно, что конструкция и внутри сделано по взрослому , всё в экранированных отсеках, серьёзная работа выполнена - респект!
