Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[Andrej_M]

ПДФ думал настроить когда хоть что-то услышу (на слух) , но пока только свист , ГПД полагаюсь на свой частотомер , как его проверить ума не приложу .

[US5MSQ]

Да ГПД потом сможете подстроить, сейчас главное проверить, что частота опоры порядка 496,3 кГц, иначе толком ничего не примете. затем нужн проверить проходит ли ПЧ сигнал через ЭМФ. Подключите на выход УНЧ осциллограф. Настройте генератор на частоту порядка 497-498 кГц, контролируя частоту частотомером. У ГУКа есть в комплекте штатный аттенюатор? Если нет, сделайте самодельный из обычных резисторов с ослаблением порядка 1000 раз. Подайте минимально возможный сигнал на разъём J1. На выходе долен быть звуковой сигнал с частотй, раной разности частот испытательного и опорного гетеродина. Т.о. перестравиая гГУК в пределах 496-500 кГц. можно проверить и полосу пропускания ЭМФ.
Е сли всё номарльно, переходите к настройке ПДФ, используя ГУК по методике, описанной в статье.

[Andrej_M]

Добрый день . Спасибо за помощь , оторвали меня от этого дела , буду только завтра , тогда и отпишусь что получилось . Спасибо .

[Andrej_M]

Добрый вечер . Все проверил как вы и писали . Опорная 496.3 , подключил генератор звук слышно от 497 до 501( примерно) . Буду настаивать ПДФ . Отпишусь . Спасибо .

[Andrej_M]

Настроить ПДФ по генератору не получается нет на Гук 3,65 МГц , может есть другой способ настроить ?

[Andrej_M]

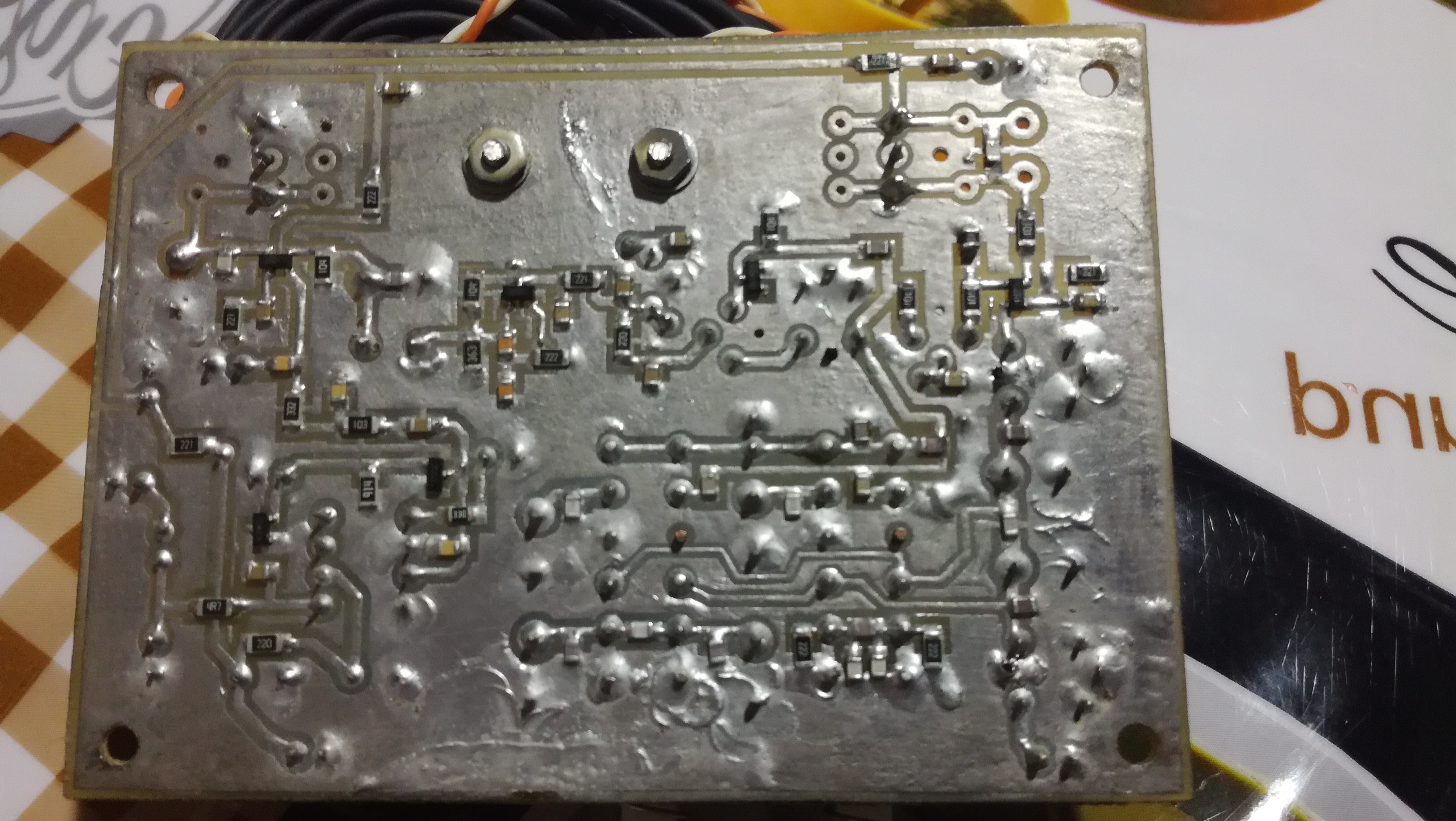

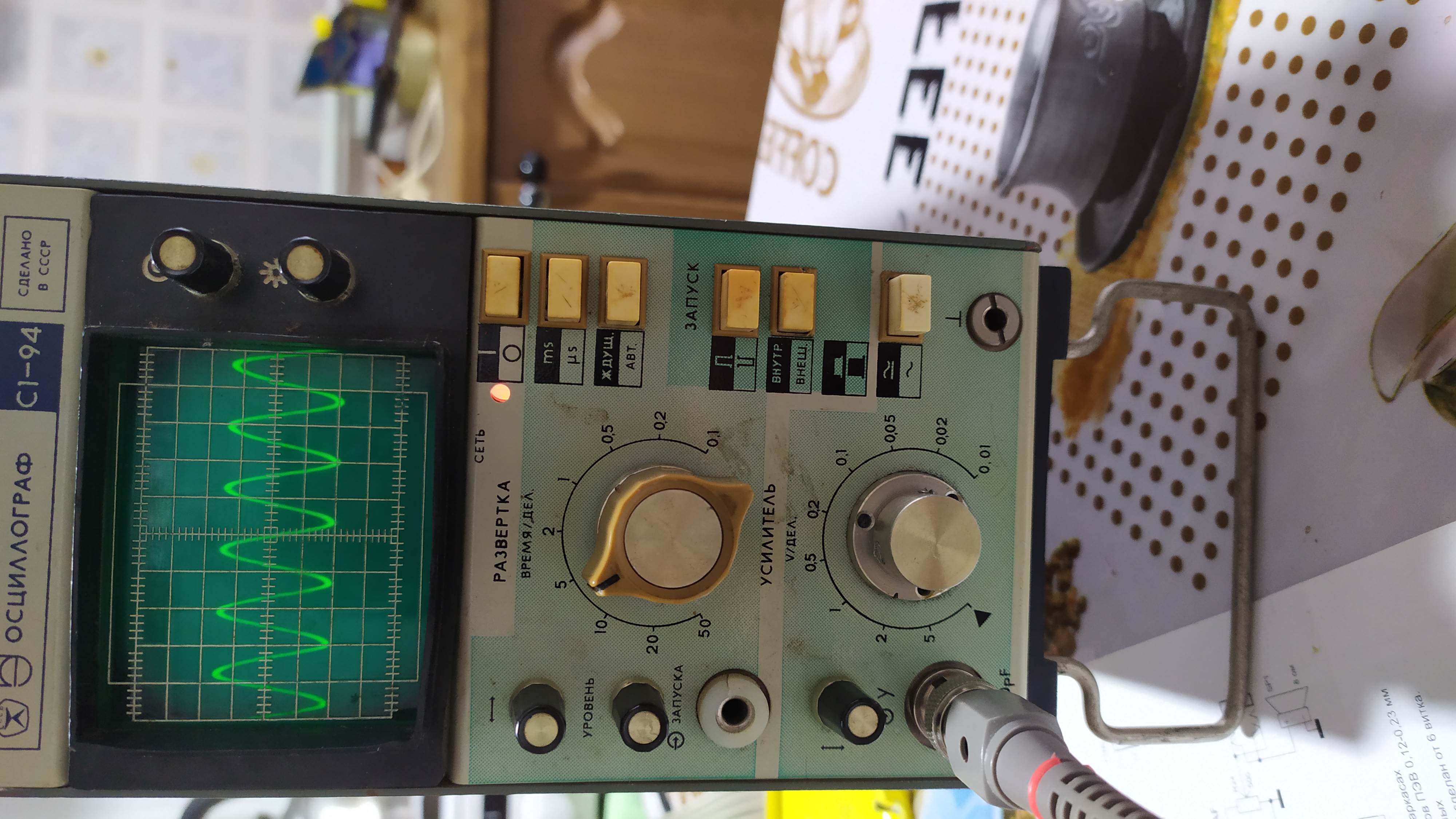

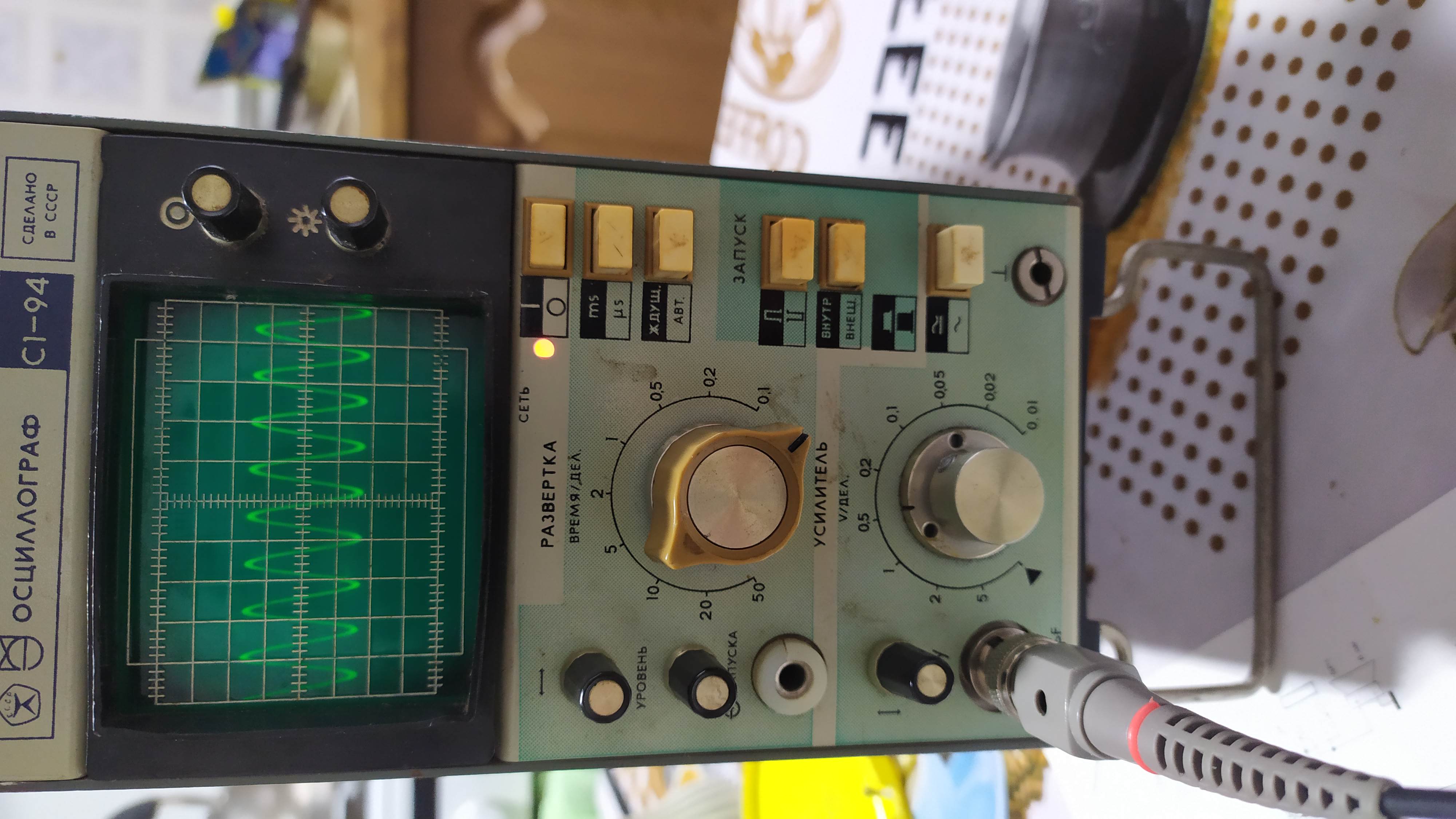

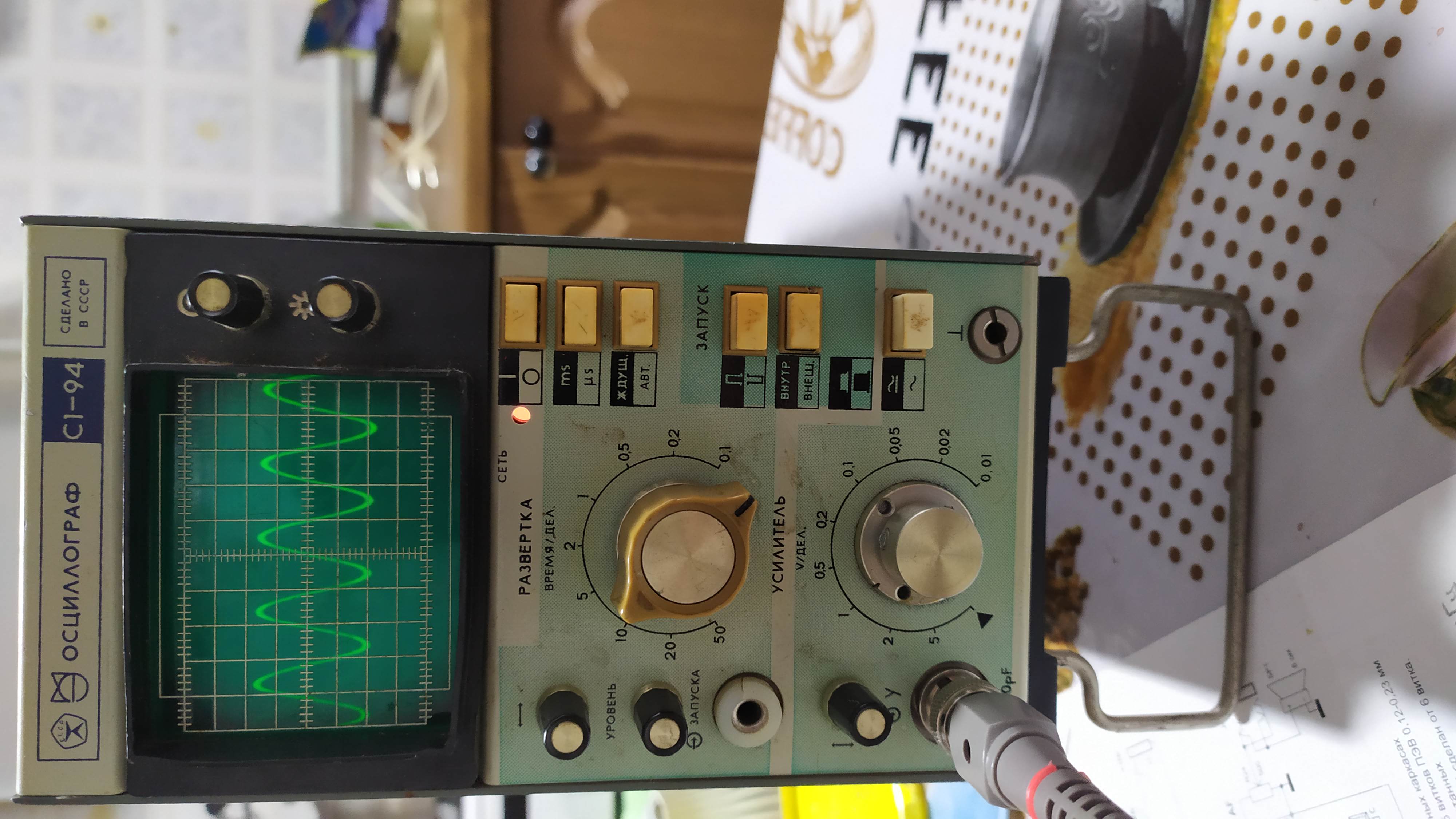

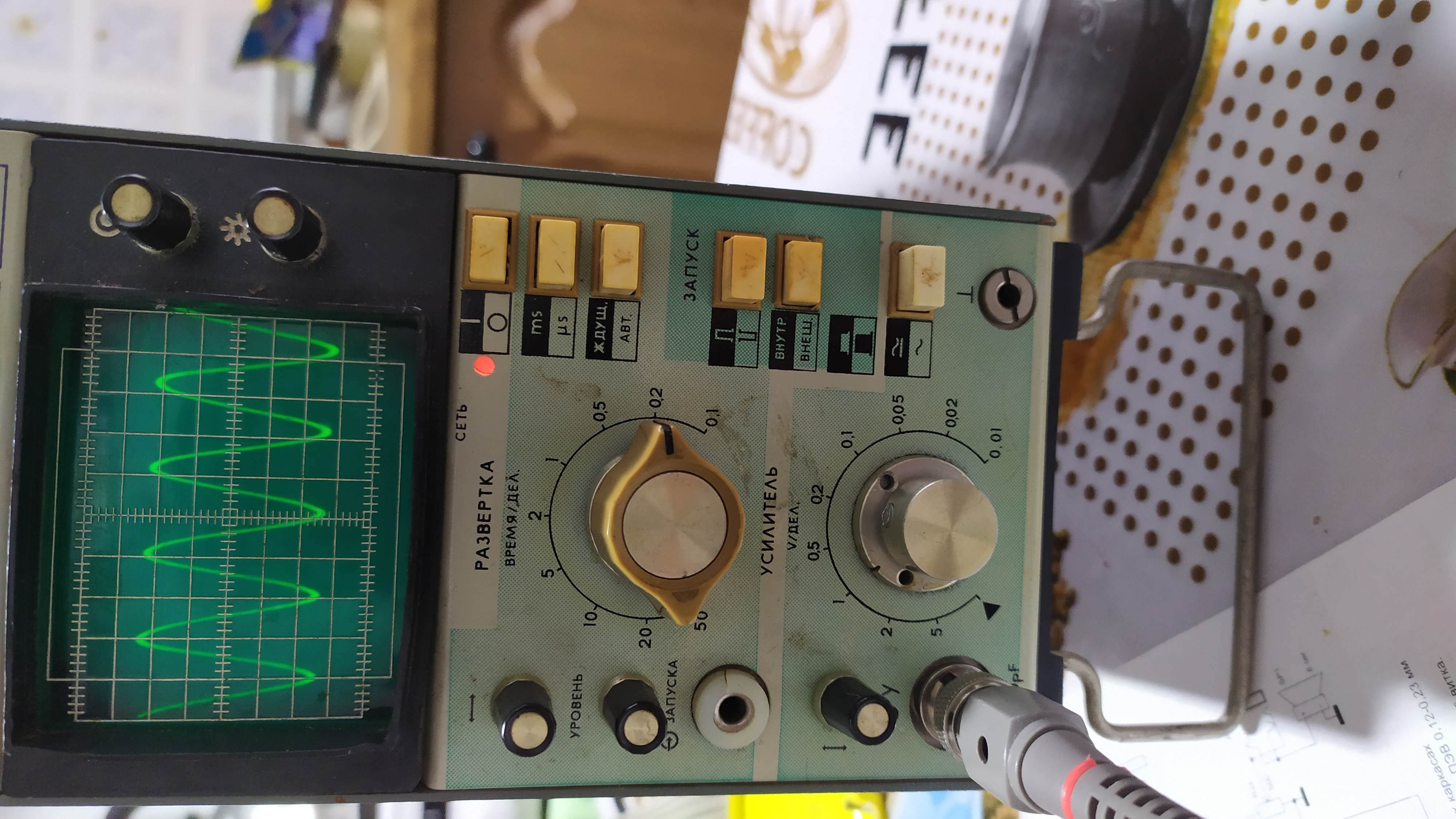

Опорник . Смущает амплитуда почти 8в ? Ну и кроме свиста и китайцев ничего .

[Andrej_M]

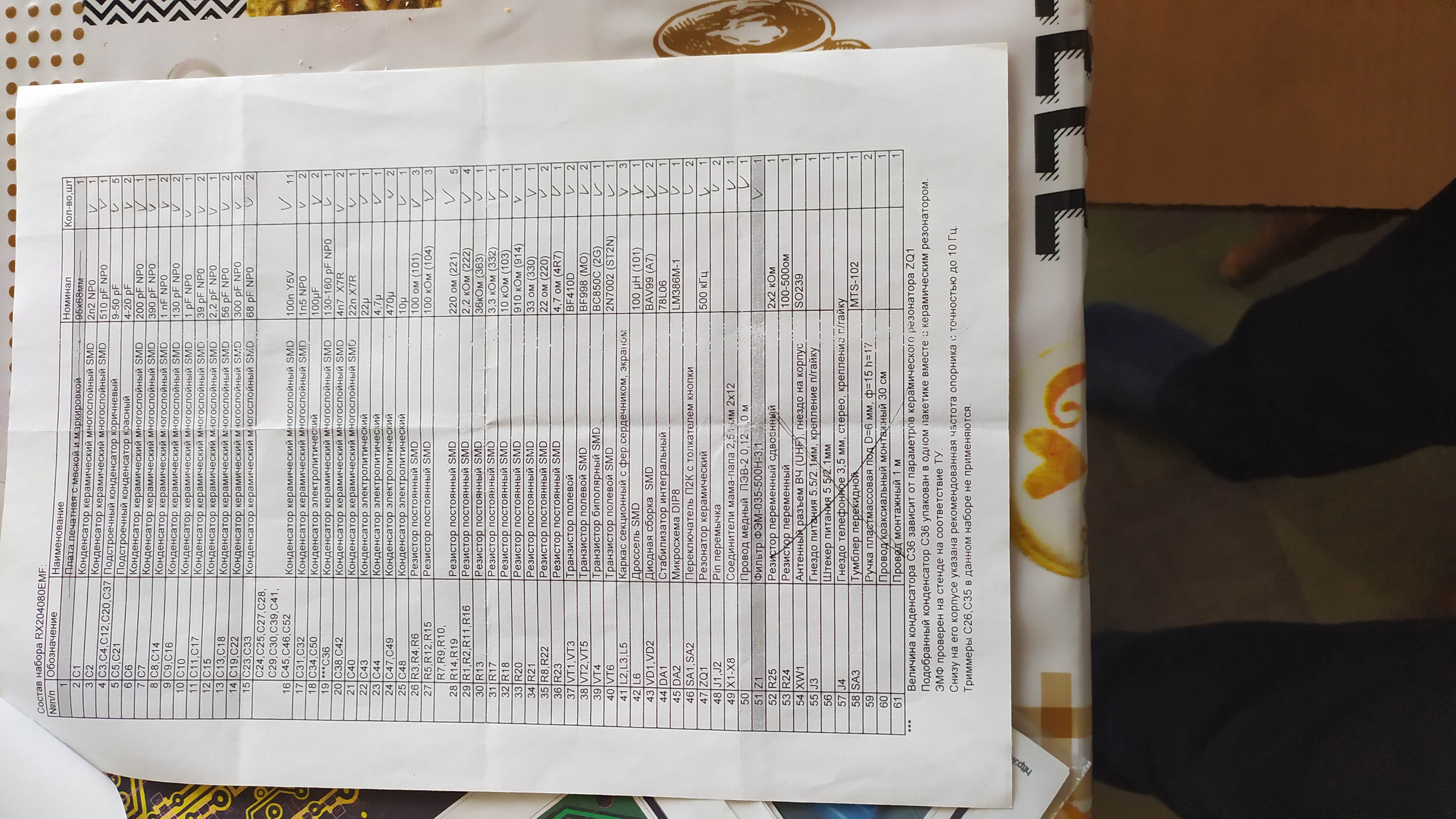

Да нашел вашу накладную на детали , в самом низу про эмф и с36 так что думаю там всё нормально . Спасибо .

[ut5lp]

Настроить ПДФ по генератору не получается нет на Гук 3,65 МГц , может есть другой способ настроить ?

Сейчас не трудно найти кварц на 3,578 от трубчатых телевизоров(стоят возле проца)спаяйте на нем генератор и вперед!

Опорник . Смущает амплитуда почти 8в ?

Если Вы меряли на 2-м затворе,то повесили 100 пикух кабеля параллельно емкостям,последовательных с кварцем.
Т.Е. измерение не корректно.Сделайте ВЧ щуп к мультиметру на сайте его схема есть.

[Andrej_M]

Спасибо за подсказку , завтра посмотрю кварц . Да менял на 2м затворе . Вч щуп Замеры такие ГПД 20м—2,49в 40м—2,4в 80м—1,99в , опорник 1,46в на 2м затворе .

[US5MSQ]

Здравствуйте.
Подказка правильная, щуп осциллографа имеет слишком большую емкость (порядка 100-120 пФ) и напрямую в ВЧ цепи его подключать нельзя, только через малоемкостной щуп или малую ( 3-5 пФ) емкость. А лучше всего для этих измерений применять диодный пробник (его входная емкость порядка 1-3 пФ)
и ещё проверьте, что номиналы базовых резисторов резисторы опорника R12, R13 соответствуют актуальной схеме viewtopic.php?f=23&t=78
