Однополосный гетеродинный приемник с большим ДД

[UB5MHO]

Делаем приемник на основе схемы Сергея, на смд емкостях. Паяю последовательно каскады, проверяю. Пока идёт по плану. Размер платы без дпф 96*44.
Емкостя планируются 47нФ np0. Добавили в схему ещё два звена фазовращателя, фильтр на max7400 перед lm386, чтобы его шумами не попортить общую картинку.

[US5MSQ]

Здравствуйте. Очень интересно, но мало информативно
Хорошо бы для общей картины выложить схему, по которой паяете, и фото текущего монтажа - вот тогда была и пища для размышлений и предмет для обсуждения

[UB5MHO]

Преобразователь на FST3253, схема из ТПП, рис.2(http://us5msq.com.ua/wp-content/uploads ... gif?x70448). Синтезатор формирует два сигнала 0 и 90 градусов, т.е. без формирователя и на рабочей частоте без учетверения.
После FST - схема из сообщ. 7 данной темы.
Основной УНЧ - рис.3 из статьи (http://us5msq.com.ua/wp-content/uploads ... gif?x70448).
Перед регулятором громкости планируется поставить мах7400, для регулировки верхней частоты среза, пока без него.
Цельную схему не рисовал.
Хотелось бы уточнить нижнюю и верхнюю частоты фазовращателей, для подстановки в программу для расчета резисторов. Считал для 200-3500Гц.
Практически попал в стандартный ряд 1%-х резисторов. Надо ли отбирать резисторы дополнительно?

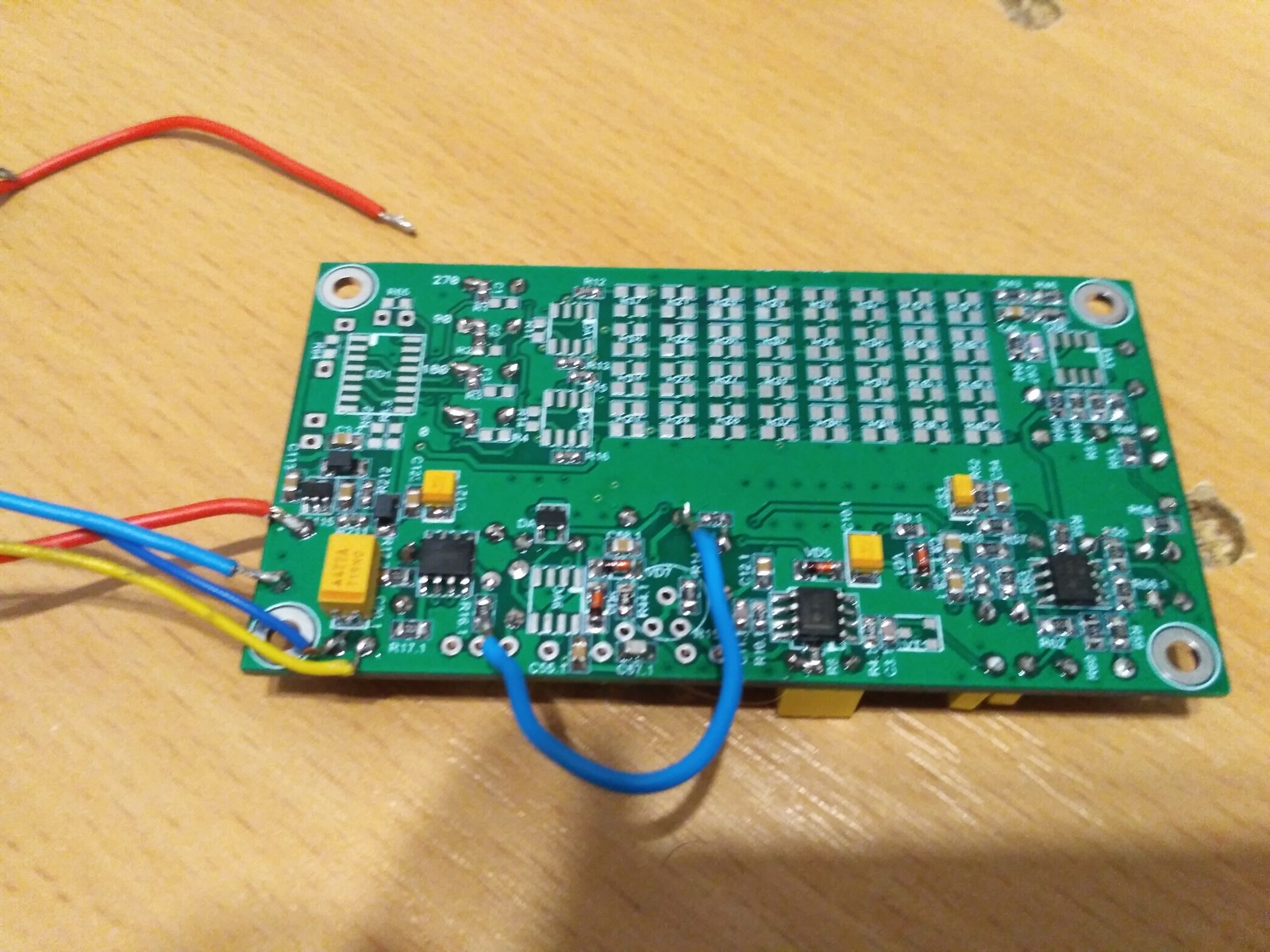

Вехняя сторона

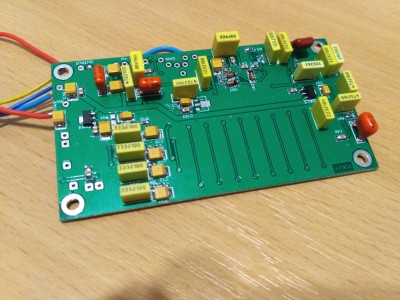

нижняя сторона.

Поставил танталовые конденсаторы на входе первых NE. Или поменять на керамические? Вчера у аудиофилов такого начитался...

[US5MSQ]

Красиво, но фотки маловаты, рассмотреть толком ничего не удаётся.
Т.к. хуже всего фильтрами давятся нижние частоты, то чем ниже нижняя рабочая частота НЧФВ, тем меньше будет "бубнения" от соседа по частоте. 200Гц хороший выбор, но по возможности лучше немного сместить вниз, хотя бы до 150 Гц.
1% это уже хорошо, хотя в данном случае нет предела совершенству

[UB5MHO]

Фотки специально ужимал, в исходном виде были больше 3мб.
По частотам понял.
ARcalcу меня кончился по сроку действия. Накатал в Экселе считалку по известным частотам полюсов. А как частоты полюсов найти?

[US5MSQ]

Вот хорошая считалочка, сразу показывает и график подавления, выбирайте полюса на свой вкус
Там же на второй страничке в качестве примера заготовки разных полифайзеров, в т.ч. и мои

[UB5MHO]

Спасибо. Подобрал варианты. Ну нормально получается из стандартного ряда.
При включении питания шум нарастает секунды 2-3. Это нормально? Ёмкости на делителях напряжения 100мкф.

[US5MSQ]

Многовато что-то. Может быть нормально, а может и нет...
Может сказывается большая постоянная времени цепи АРУ.
Не видя общей схемы трудно точно сказать.

[UB5MHO]

Допаял кондеры фазовращателя без подбора, пока. Работает как часы. Сергею - явный респект. Полистал - даже в таком варианте, подавление второй боковой достаточно для того чтобы не замечать ее. Несколько напрягает повышенный шум на десятке, но это вопросы к синтезу. По полосе, здоровский, спортивный спектр. Сверху придавить хвосты приема надо, Макс, надеюсь, поможет. Оказалось разводка основной платы без заплетов и это хорошо.
Может имеет смысл подгрузить синтез резисторами? В варианте с учетверением частоты и формирователем на десятке лишнего шума нет и при проходе нормально слушалось. Надо смотреть, что сишка там формирует на 28мгц.

[UB5MHO]

С максом сочетнулось. На та56 и узкой полосе, пока 1000гц сверху, очень выпуклые телеграфные сигналы. Шума добавилось очень незначительно. Отстройка по частоте может быть теперь меньше, высокие частоты режет изумительно. При установке макса перед lm386, макс можно брать на алиэкспрессе без подбора, что резко снижает цену на макс. Брал по 95 с доставкой. На героев труда почти две сотни. Вот так вот.
