Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[US5MSQ]

Т.о. Вы уменьшили усиление примерно в 70-90 раз!, зачем тогда ставить каскад на Т3, если его усиление потом практически полностью гасить?
Можно просто нагрузить КФ на характеристическое сопротивление и подключить его к 1 затвору детектора

[Sl]

Ага, понятно. Как тога нужно изменить номиналы этой схемы, для ПЧ 8.000мгц, сопротивление КФ 260 Ом? Каркасы ребристые с ферритовыми чашками от импортных телевизоров.

[US5MSQ]

Можно, конечно, сделать и так, Но судя по тому, что Вы практически полностью загасили усиление УПЧ, можно обойтись без выходного согласующего контура и поставить в цепи 1 затвора простой нагрузочный резистор.

[Sl]

Я не правильно припаял концентраторы и следовательно не правильно нарисовал схему. С4=1000pf С5=150pf. На всякий случай заменил каска упч на нагрузочный резистор, в динамике только шипение УНЧ и больше не чего.
Как правильно подобрать усиление ПЧ? А то получаться допусти на 80м нормальна, а 20 метрах чувствуются не хватка усиления (такое ощущение что работает шумоподавитель ). Плюс к тому я собираюсь в приёмник добавит 10 и 15 метров.

[Sl]

Я что подумал: Что я говорю "много усиления" , мало усилене" эти понятие субъективны и размытые.
Может мне использовать стенд для проверки кварцев в качестве ГСС, через конденсатор подать сигнал на входной контур пч и с помощью пробника измерить напряжения вплоть до выхода динамик?
Будут мои измерение корректны и вообще поможет определить усиление по ПЧ?

[US5MSQ]

Я не правильно припаял концентраторы и следовательно не правильно нарисовал схему...

Круто!
Что-то меня утомляет такое общение... Давайте сделаем паузу...

[Sl]

Как скажете.
Извините, я не специально.

[Sl]

Всё, разобрался я с приёмником. Во всём были виноваты не правильные измерения напряжение на vt5. Опорный генератор искажал показания вольтметра. Сейчас истоковое сопротивление равно 260 Ом и стоковое 2.2 КОм, а было 150 Ом и 1.2 КОм.
Согласование КФ достаточно хорошо получилось с подошью резистора в цепи базы vt5. Побывал LC согласование, но усиления получилась немногим больше чем хотелось, поэтому остановился на резисторе.
Есть не большие проблемы в работе АРУ:
1. При сильной разности сигналов АРУ как бы хлопает. Так и должно быть?
2. Когда мощность сигнала большая, АРУ начинает "резать" высокие частоты что не очень приятно на слух. Есть путь минимизации данного эффекта или эта плата за простату?

[US5MSQ]

Здравствуйте.
1. Хлопки возможны, хотя в реальном эфире при правильно установленном аттенюаторе малозаметны. Это плата за простоу.
2. Такого не должно быть, приведите здесь Вашу точную схему от детектора до выхода на динамик

[Sl]

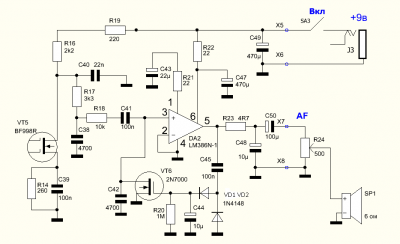

Номиналы деталий полностью соответствуют реальной схеме.
