Как вариант можно попробовать ввести в NWT АМ, например вот так https://us5msq.com.ua/rasshiryaem-vozmo ... noj-metki/
что, по идее позволит увидеть искомую S-кривую, но этот вариант не опробован.
ИЗМЕРЕНИЕ Q И РЕЗОНАНСНОЙ F КОНТУРОВ
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: ИЗМЕРЕНИЕ Q И РЕЗОНАНСНОЙ F КОНТУРОВ
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: ИЗМЕРЕНИЕ Q И РЕЗОНАНСНОЙ F КОНТУРОВ
Всем доброго здравия!

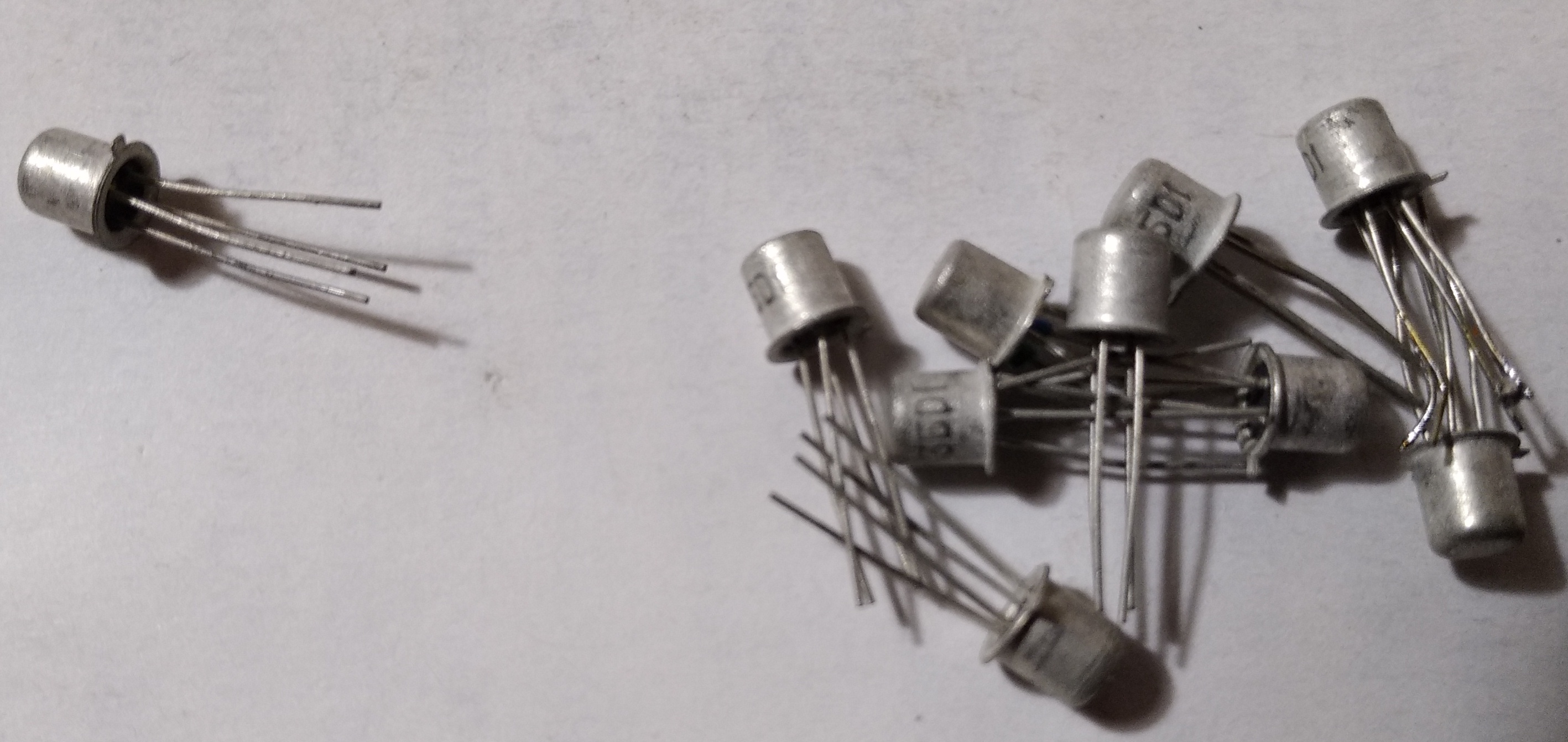

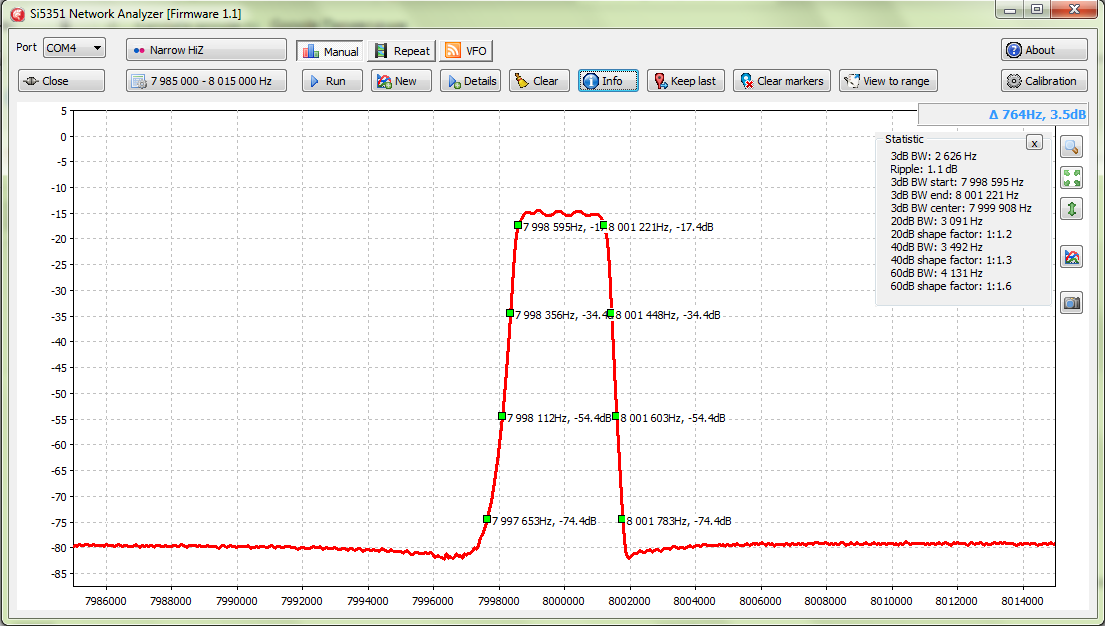

По случаю приобрел десяток КП303 и десяток КП307 (фото прилагаю). Собрал стенд к NWT для кварцевых фильтров, а транзисторы работать не хотят (на коллекторе 2N3906 напряжение 0,08 В и не регулируется). Неужели и среди советских попадается подделка? Может кто сталкивался, отзовитесь!
По случаю приобрел десяток КП303 и десяток КП307 (фото прилагаю). Собрал стенд к NWT для кварцевых фильтров, а транзисторы работать не хотят (на коллекторе 2N3906 напряжение 0,08 В и не регулируется). Неужели и среди советских попадается подделка? Может кто сталкивался, отзовитесь!
Re: ИЗМЕРЕНИЕ Q И РЕЗОНАНСНОЙ F КОНТУРОВ
По качеству изготовления могу судить что это уже не советские, а конца 90-х, а тогда уже могло быть что угодно.stopus писал(а):Всем доброго здравия!
По случаю приобрел десяток КП303 и десяток КП307... Неужели и среди советских попадается подделка? Может кто сталкивался, отзовитесь!
Брал такие же КП303, параметры плясали, но мне видимо всё же повезло
Re: ИЗМЕРЕНИЕ Q И РЕЗОНАНСНОЙ F КОНТУРОВ
to Stopus на фотографии транзисторы кп303б, они вполне могли не подойти по напряжению отсечки
Иван, exUS5MPT
Re: ИЗМЕРЕНИЕ Q И РЕЗОНАНСНОЙ F КОНТУРОВ
Всем доброго здравия!

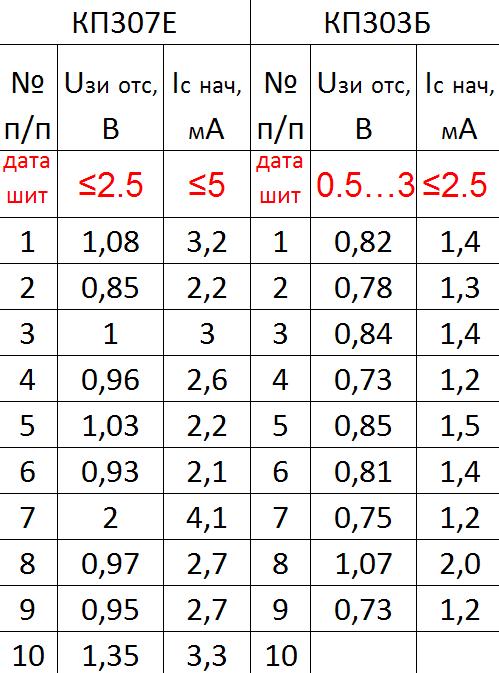

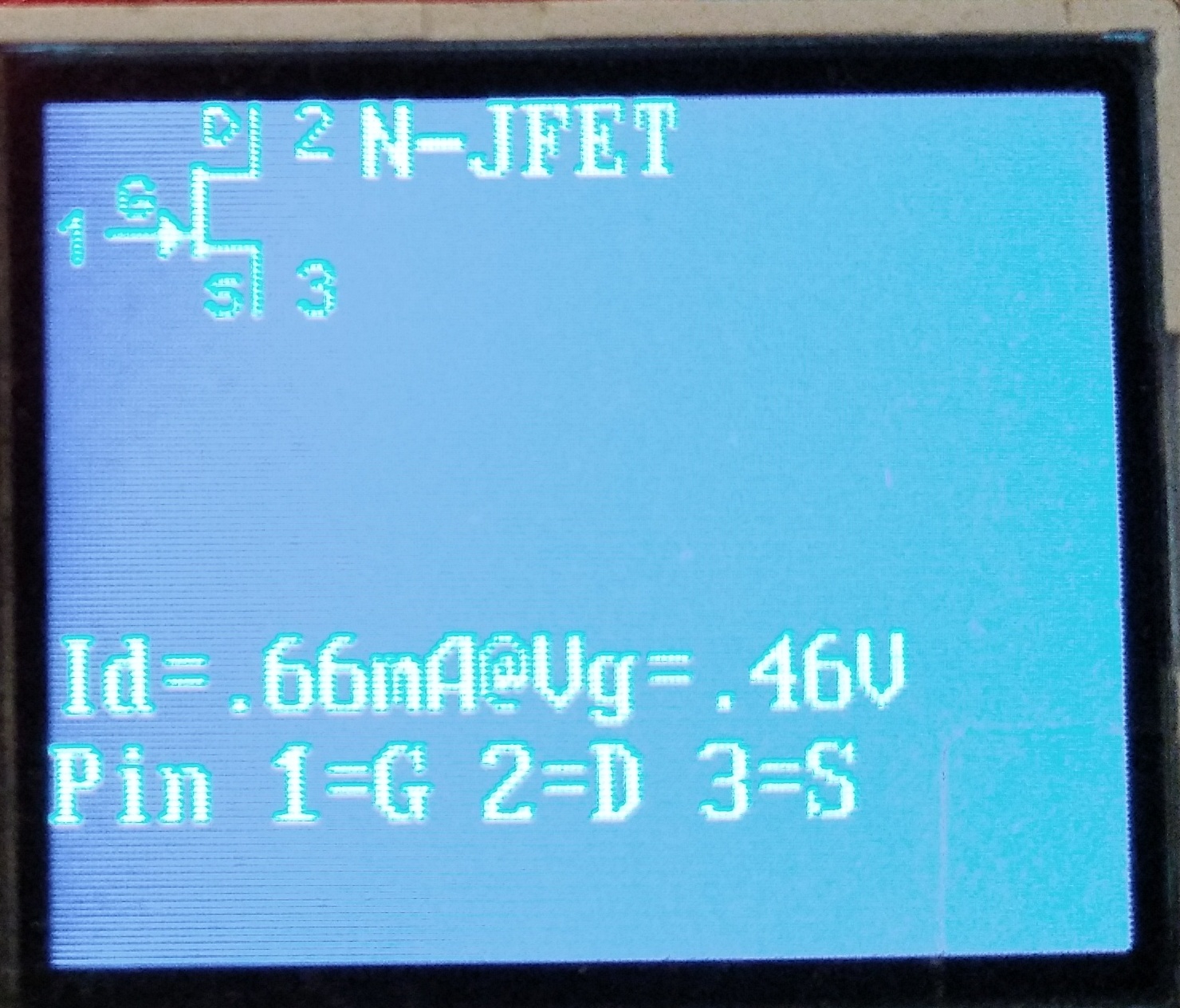

Вроде Сергей Эдуардович писал, что хорошо будут работать транзисторы с Uотс до 5 В (а может я что то не дочитал?). Выше была схема приставки к мультиметру для измерения параметров транзисторов. Сделал на макетке, проверил приобретённые транзисторы. В даташит вложились все (один оказался не рабочий). Подскажите, пойдут они для этих целей или нужно искать другие?
Вроде Сергей Эдуардович писал, что хорошо будут работать транзисторы с Uотс до 5 В (а может я что то не дочитал?). Выше была схема приставки к мультиметру для измерения параметров транзисторов. Сделал на макетке, проверил приобретённые транзисторы. В даташит вложились все (один оказался не рабочий). Подскажите, пойдут они для этих целей или нужно искать другие?
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: ИЗМЕРЕНИЕ Q И РЕЗОНАНСНОЙ F КОНТУРОВ
Здравствуйте.
У Вас замечательные транзисторы, особенно КП307Е, они будут прекрасно работать во многих схемах, но не в этой, слишком малое напряжение отсечки, увы...
У Вас замечательные транзисторы, особенно КП307Е, они будут прекрасно работать во многих схемах, но не в этой, слишком малое напряжение отсечки, увы...
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: ИЗМЕРЕНИЕ Q И РЕЗОНАНСНОЙ F КОНТУРОВ
Спасибо Сергей Эдуардович за ответ! Ну хоть в других схемам будут работать - это радует. А в эту схему найду транзистор.
Re: ИЗМЕРЕНИЕ Q И РЕЗОНАНСНОЙ F КОНТУРОВ
Приветствую!Изваял тут на досуге оный щуп, а теперь сижу и думаю, а есть ли у меня в нём нужда, я ведь пользую АЧХ-метр от UR5FFR. А там есть 3 кОмный вход и 50 Омный вход, но в проге нет автоматического расчёта Q, по кривой графика, хотя это можно сделать и "в ручную", используя данные фильтра. Прошу совета.
Re: ИЗМЕРЕНИЕ Q И РЕЗОНАНСНОЙ F КОНТУРОВ

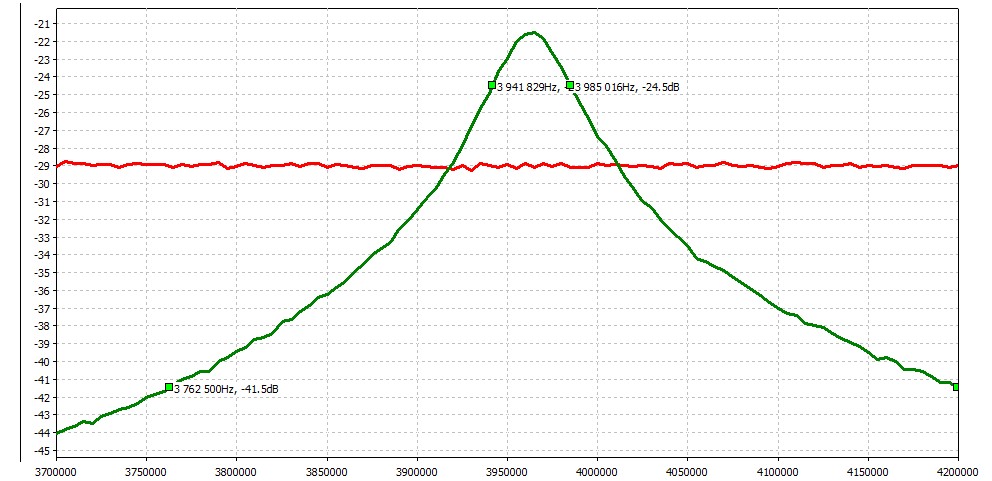

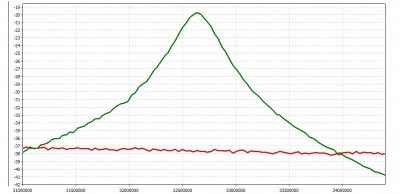

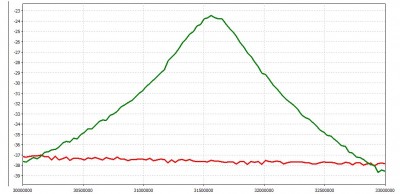

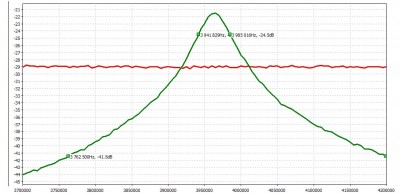

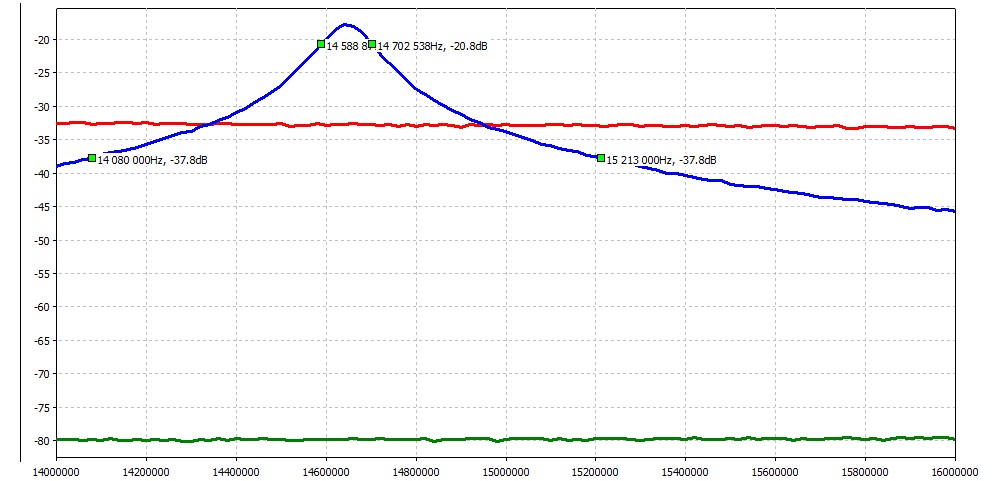

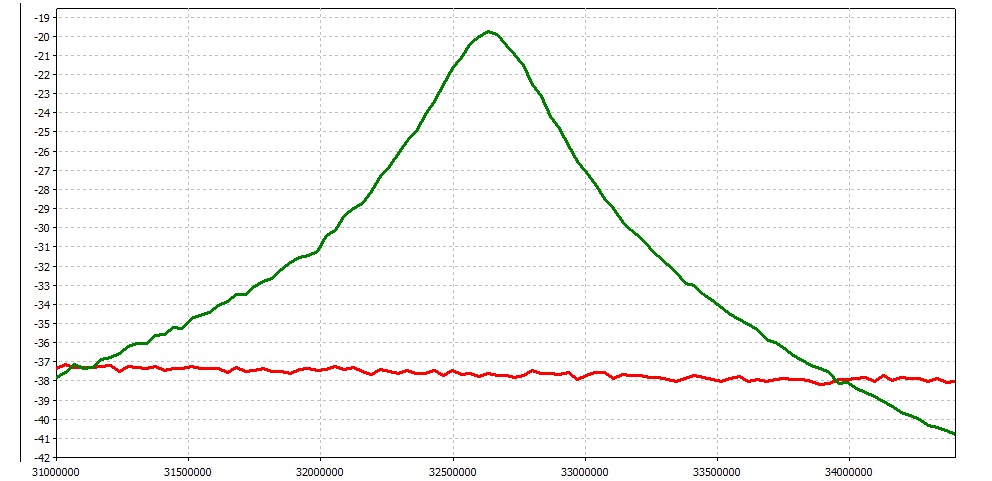

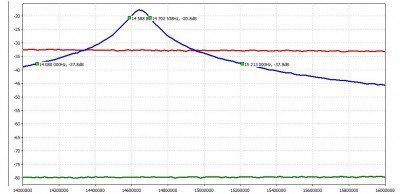

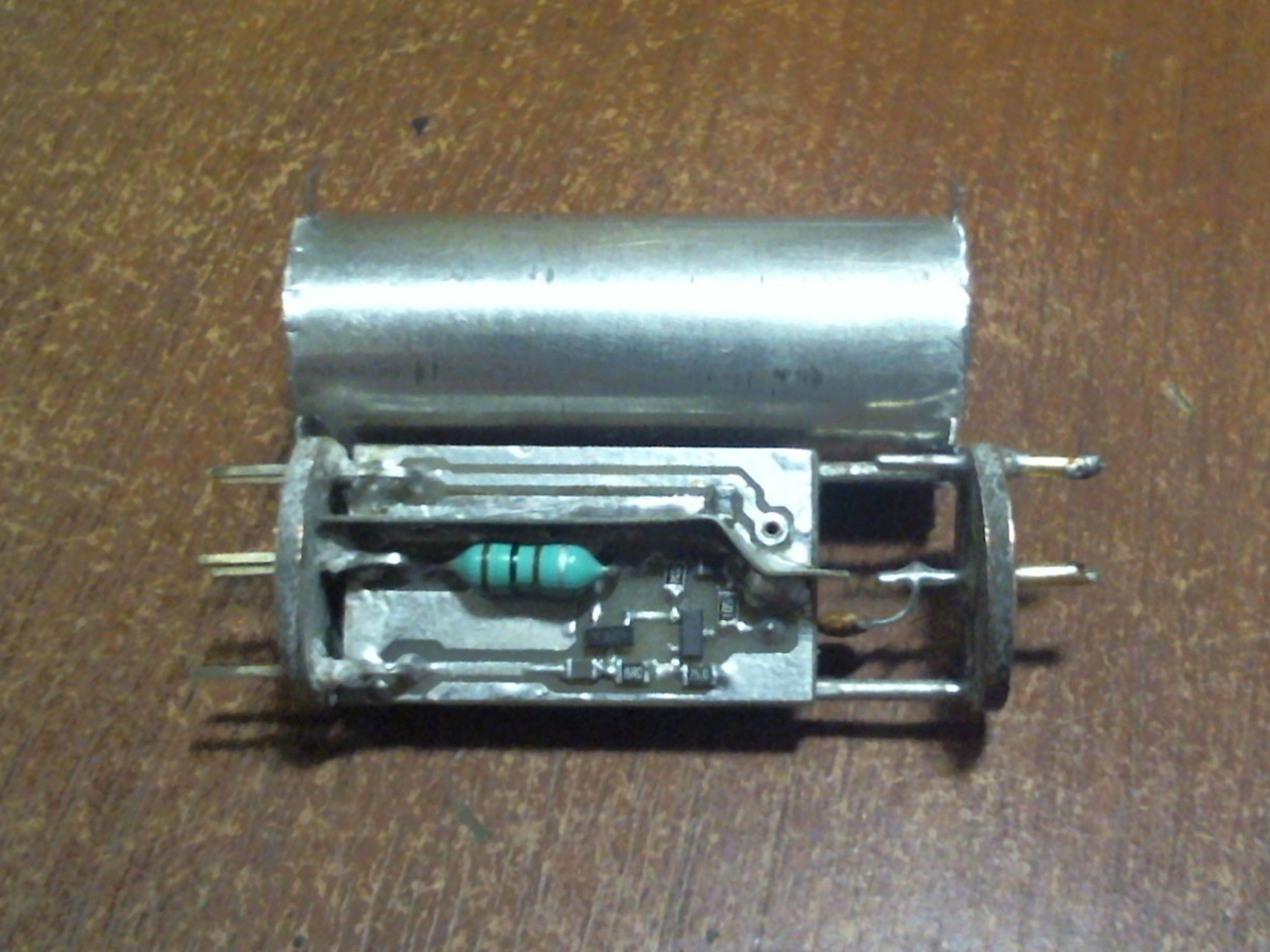

И пришёл к выводу, что катушки с цветной маркировкой и вращающимися чашками, использовать в ДПФ по видимому можно, но всяк контурок можно использовать только на своём месте. красные и жёлтые не выше 4...5 мГц, розовые, оранжевые, зелёные, черные(используются в КВ диапазонах), работают и выше 30 мГц. Чуть не забыл, красная полоса на картинке, это АЧХ без исследуемого контура, калибровка самого прибора выполнена по его стандарту, то есть замкнутый вх/вых на 50 Омах .
