Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[LB4IG]

Поискал и нашел схемку Эдуардовича на форуме cqham. Вечером буду подключать ...

[Aleksa]

Добрый вечер Сергей.
В рекомендованном Вами согласующем ус-ве катушка цилиндрическая с индуктивностью 50 мкГ.
У меня есть готовая катушка на торе, предположительно из карбонильного железа, 22 мм внешн.диам., 12мм - высота, распаянная на 10-ти позиционном галетнике проводом 1мм от какой-то старинной радиостанции индуктивностью 0,01 мГ. Возможно ли ее применение в предложенном Вами СУ?

С уважением.
Александр.

[US5MSQ]

10 мкГн маловато будет, но попробуйте - может с Вашей антенной и будет нормально работать.

[Aleksa]

Антенна In-V. перпендикулярно на 40 и 80м(растяжки стальной мачты высотой 12 м). верхний угол 40-ки немного меньше 90 град., 80-ки - чуть больше 90.
А переменный конденсатор 900 пф достаточно?

[US5MSQ]

По идее должно хватить, но практика - критерий истины...

[Aleksa]

Благодарю.
Едет из Китая DIY KITS 45W ssb linear power amplifier.
Соберу и попробую.

[LB4IG]

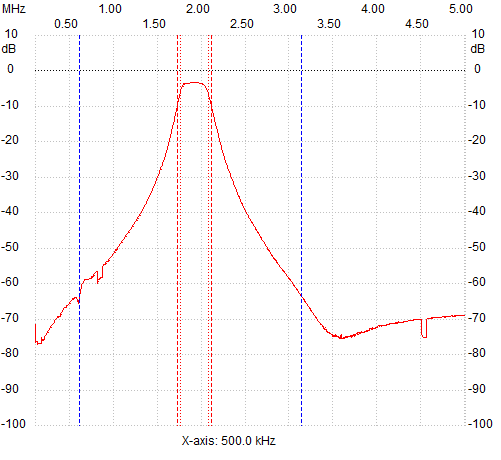

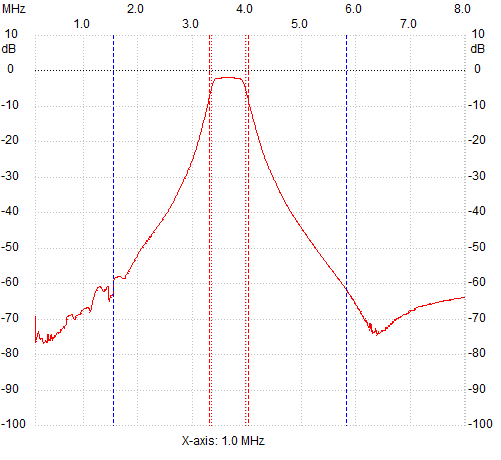

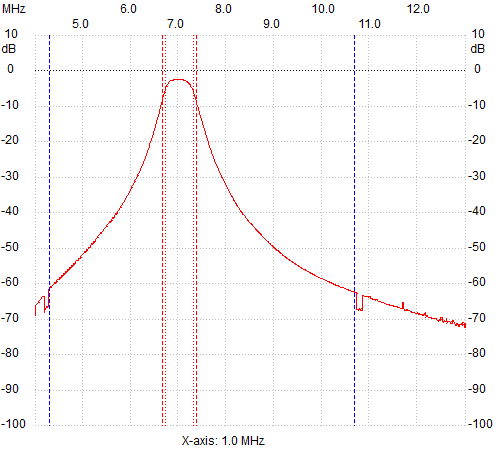

Вчера настроил ДПФ-ы. На сороковке середину выставил на 7МГц, остальные на середину диапазона.

[US5MSQ]

Всё правильно сделали.
Картинки АЧХ прямо как из учебника!

[LB4IG]

Сергей Эдуардович спасибо.

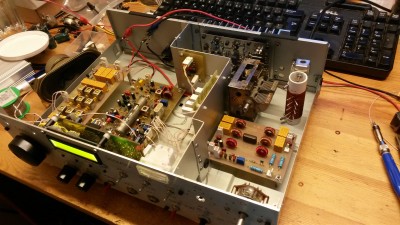

Вчера закончил пилить перегородку и поставил УМ на место. Теперь нужно определиться в расположении ФНЧ и СУ. Сфоткал два варианта. Думаю лучше поставить СУ ближе к переключателям на передней панели а ФНЧ сзади возле УМ.
На днях сделал запись о работе на прием в диапазоне 40м, кому интересно может послушать по ссылке:
https://www.youtube.com/watch?v=e39t_leyY2M

[FOMA]

LB4IG добрый час! Какой у Вас выходной каскад?
