Калькулятор для расчета элементов 3-х контурного ПДФ

[dthc31]

Здравствуйте!

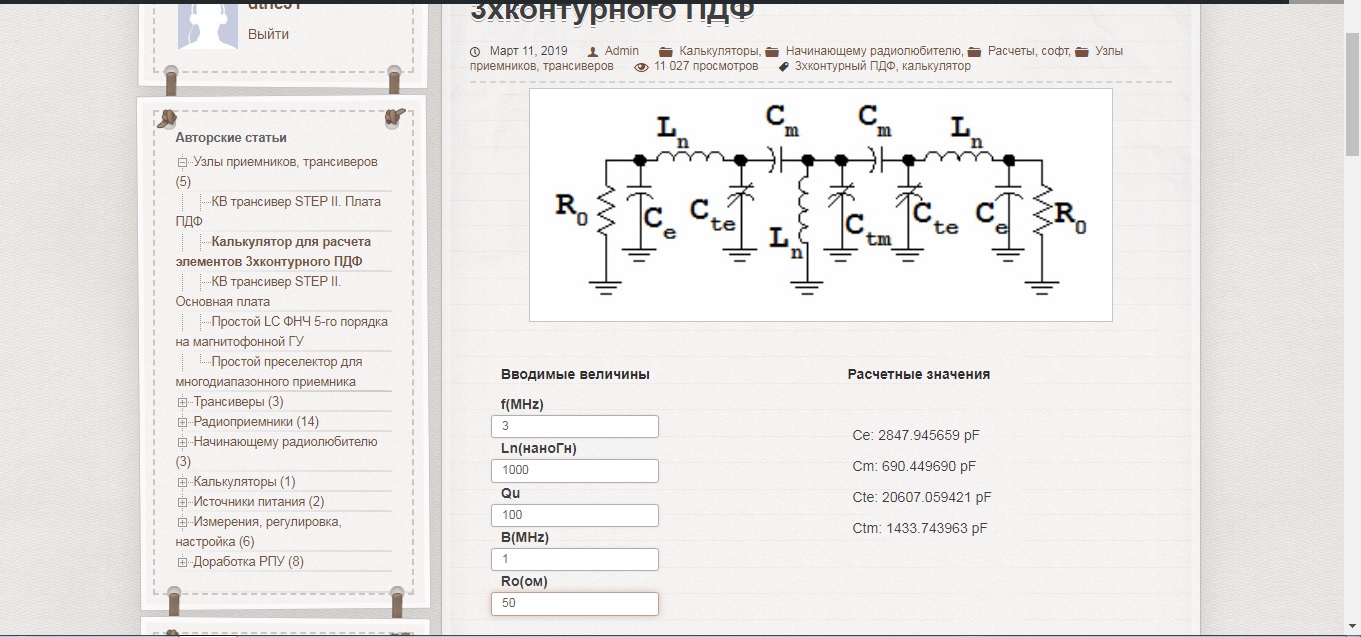

Я рассчитал полосовой фильтр с помощью калькулятора со страницы Сергея Эдуардовича US5MSQ: https://us5msq.com.ua/kalkulyator-dlya- ... rnogo-pdf/

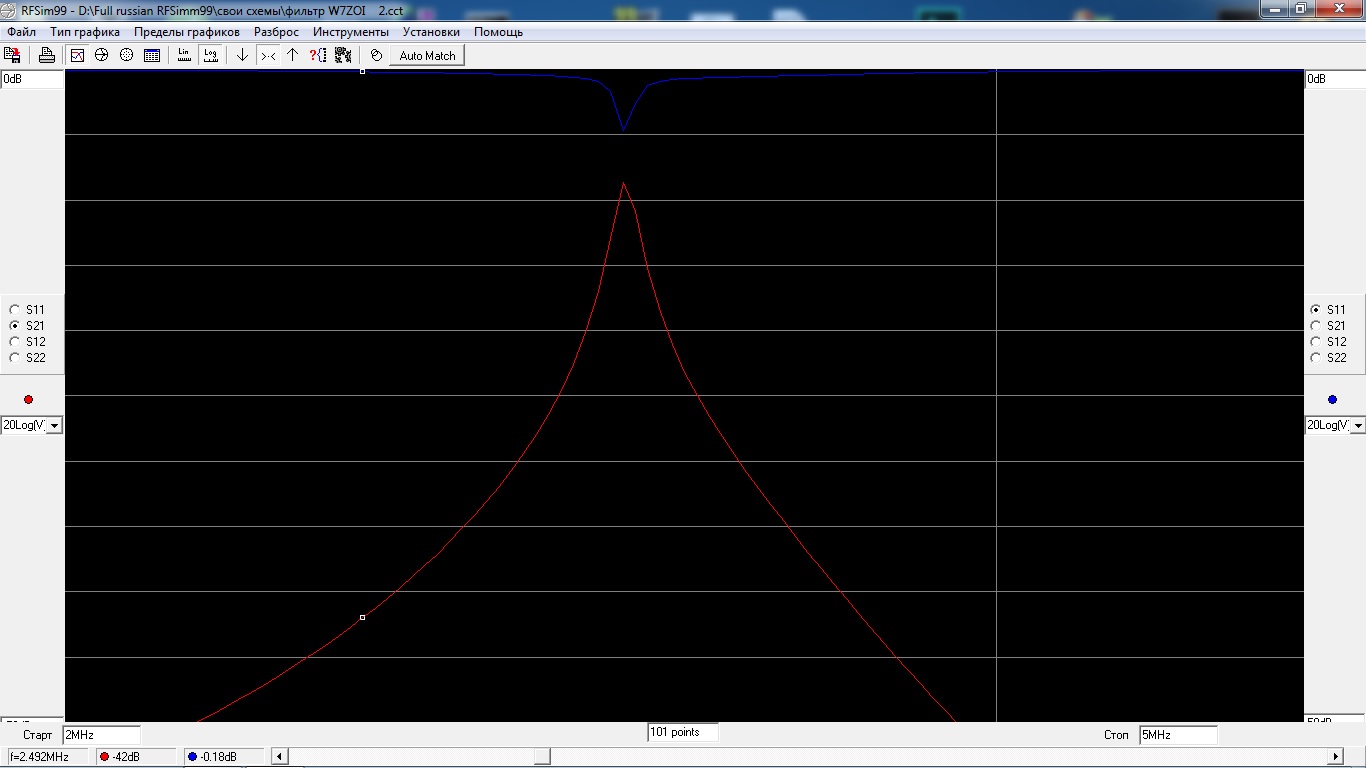

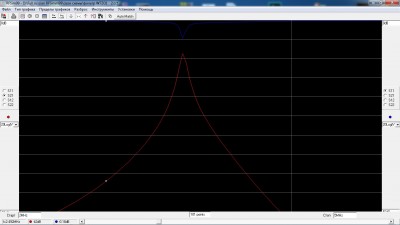

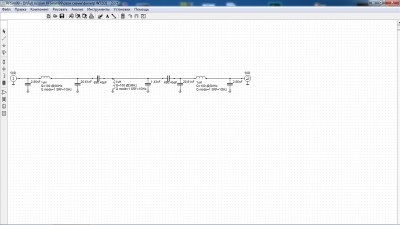

Проблема в том что при симуляции фильтра в RFSimm99 получается острый резонансный пик, не о какой полосе пропускания говорить не приходится, подскажите пожалуйста в чём моя ошибка?

[US5MSQ]

Здравствуйте.
Выбранные Вами значения индуктивности также эктремальные 1 мкГн для 3 МГц - это за гранью разумного
У программы RFSIMM малая разрядность вычислений, а при выбранных Вами значениях получаются малые числа, что и приводит некорректному моделированию
Нормально реализуемые на практике значения реактанса индуктивностей ПДФ лежат в диапазоне 50-400 Ом, а у Вас менее 20 Ом.

p.s. Статья W7ZOI с расчетами удалена с его сайта, но была найдена благодаря way back machine. Выкладываю ее тут для сохранности

[dthc31]

Здравствуйте.
Выбранные Вами значения индуктивности также эктремальные 1 мкГн для 3 МГц - это за гранью разумного
У программы RFSIMM малая разрядность вычислений, а при выбранных Вами значениях получаются малые числа, что и приводит некорректному моделированию
Нормально реализуемые на практике значения реактанса индуктивностей ПДФ лежат в диапазоне 50-400 Ом, а у Вас менее 20 Ом.

Здравствуйте Сергей Эдуардович. Спасибо за помощь! Действительно, увеличение индуктивности катушек даёт адекватные результаты при симуляции в RFSimm99.
